Vad ett låsrelä gör annorlunda

A låsrelä håller sitt kontaktläge efter att spolen är strömlös, med hjälp av en mekanisk spärr eller en permanentmagnet för att bibehålla tillståndet utan kontinuerlig ström. Detta är den avgörande skillnaden från ett standardrelä, som kräver konstant spolström för att hålla sina kontakter stängda. A magnetiskt låsrelä uppnår detta genom att använda en liten permanentmagnet för att hålla ankaret på plats när en kort puls har flyttat det, vilket innebär att spolen bara behöver strömförsörjas tillfälligt för att byta tillstånd istället för att förbli strömförsörjd under hela på-cykeln.

Det praktiska resultatet av en magnetiskt låsrelä Designen är en meningsfull minskning av det genomsnittliga effektförbrukningen, eftersom spolen endast är aktiv under den korta inställnings- eller återställningspulsen. Detta gör tekniken särskilt relevant för batteridrivna system, fjärrmätningsutrustning och alla applikationer där strömförbrukning i standby-läge har betydelse. Den här artikeln går igenom uppmätta kopplingsbeteende, effektjämförelsedata och strukturella avvägningar för att klargöra var ett låsrelä erbjuder den tydligaste fördelen.

Strömförbrukning jämförd mellan relätyper

Den mest mätbara fördelen med en låsrelä visas i genomsnittlig strömförbrukning under en typisk arbetscykel. Det horisontella stapeldiagrammet nedan jämför spolens strömförbrukning över fyra reläkategorier under ett scenario där kontakten stannar i ett läge under en längre period mellan växlingshändelserna. Ett standardrelä utan lås måste hålla spolström hela tiden kontakten förblir stängd, medan ett magnetiskt låsrelä bara drar ström under det korta ögonblick det ändrar tillstånd. Skillnaden blir dramatisk när hålltiden ökar, vilket är exakt det scenario som är mest relevant för verkliga kontroll- och mätapplikationer där ett relä kan stanna i en position i timmar eller dagar åt gången.

Under en 24-timmars hållperiod, a magnetiskt låsrelä drar ungefär 2mW i genomsnitt, jämfört med cirka 420mW för ett standardrelä att hålla samma kontaktläge, en skillnad som helt och hållet drivs av det faktum att spärrkonstruktionen endast behöver ström under själva den korta kopplingspulsen. Detta gap blir bara större när hålltiden ökar, vilket är anledningen till att låsteknik så ofta specificeras för fjärr- eller batteridriven utrustning.

Växla pulsbeteende över upprepade operationer

Eftersom a magnetiskt låsrelä förlitar sig på en kort puls för att ändra tillstånd, konsistensen av det pulssvaret över tiden spelar lika stor roll som energibesparingen i standbyläge. Linjediagrammet nedan spårar den minsta pulslängd som krävs för att tillförlitligt aktivera reläet över fem steg i ett test av kopplingslivslängden, från tidig 50 000 operationer upp till 1 miljon operationer. En liten ökning av den erforderliga pulsbredden förväntas då den mekaniska spärren och magnetiska komponenterna utsätts för mindre slitage, men trenden bör förbli gradvis snarare än att visa ett plötsligt hopp. I detta test ökar den erforderliga pulslängden endast måttligt över hela miljoncykelintervallet, vilket indikerar att den magnetiska spärren bibehåller pålitlig hållkraft långt utöver typiska serviceintervall.

Erforderlig pulslängd flyttas från ungefär 6ms vid 50 000 cykler till ca 11ms vid 1 miljon cykler , en förändring som håller sig bekvämt inom drivkretsens designmarginal som de flesta styrsystem allokerar för ett låsrelä. Detta förutsägbara, gradvisa mönster är en stark indikator på konsekvent magnetisk spärrprestanda snarare än för tidigt mekaniskt slitage.

Där låsreläer används mest

Effekteffektiviteten för en låsrelä pekar naturligtvis dess användning mot applikationer där standbyström är lika viktig som växlingsprestanda. Det vertikala stapeldiagrammet nedan visar typisk användningsfördelning över vanliga applikationskategorier, baserat på aggregerade fältmönster. Utrustning för smart mätning och fjärrövervakning leder med stor marginal, följt av batteridriven passerkontroll, sol- och förnybara energisystem och industriell utrustning där minskad värmealstring från lägre medelström också är en meningsfull sekundär fördel.

Smart mätning och fjärrövervakning står för ungefär 35 % of typical deployment , som stämmer direkt med strömförbrukningen i standbyläge nära noll som diskuterades i föregående avsnitt. Batteridrivna passersystem följer tätt, eftersom en magnetiskt låsrelä kan hålla ett låst eller olåst tillstånd på obestämd tid utan att ta ur batteriet mellan växlingshändelserna.

Spärrrelä kontra standardrelä över nyckelmått

Ett radardiagram gör det lättare att se hela avvägningen mellan en magnetiskt låsrelä och ett standardrelä utan låsning, eftersom det ritar flera dimensioner samtidigt istället för att reducera allt till ett enda nummer. I diagrammet nedan jämförs båda relätyperna över standbyeffekteffektivitet, styrkrets enkelhet, tillståndsretentionstillförlitlighet, växlingshastighet och mekanisk komplexitet. Låsreläet sträcker sig mycket längre när det gäller standbyeffektivitet och tillståndsbevarande, medan standardreläet sträcker sig längre på styrkrets enkelhet, eftersom det inte kräver separat inställnings- och återställningsdriftlogik. Denna avvägning är exakt varför valet mellan de två ofta handlar om huruvida energieffektivitet eller förarens enkelhet är viktigare för en given design.

Diagrammet bekräftar att a låsrelä är det starkare valet när standby-ström och tillståndsretention är viktigast, medan ett standardrelä förblir enklare att driva från en grundläggande styrkrets. Inget av alternativen är allmänt sett bättre; Beslutet beror på om applikationen prioriterar energieffektivitet eller minimal förarkomplexitet, och många systemdesigner slutar med att använda båda relätyperna för olika delsystem inom samma produkt.

Praktisk vägledning för att specificera ett magnetiskt låsrelä

Specificerar a magnetiskt låsrelä börjar korrekt med att bekräfta att applikationen verkligen drar nytta av statlig lagring utan kontinuerlig makt. Tabellen nedan sammanfattar praktiska scenarier där en spärrdesign vanligtvis är den rätta passformen, tillsammans med fall som bättre tjänas av ett standardrelä istället.

Scenariobaserad urvalsreferens

Innan du slutför ett låsrelä i en design, hjälper några ytterligare kontroller att bekräfta långsiktig lämplighet:

1. Bekräfta att drivkretsen kan leverera den erforderliga inställnings- och återställningspulskarakteristiken på ett tillförlitligt sätt.
2. Verifiera om applikationen behöver enspols- eller dubbelspolslåsning.
3. Kontrollera tillståndsretention under förväntade vibrations- eller stötförhållanden.
4. Granska kontaktens klassificering mot den faktiska belastningsströmmen för den kopplade kretsen.
5. Planera för en positionsavkännande metod om styrsystemet behöver bekräfta aktuellt relätillstånd efter ett strömavbrott.

Tillverkningsprecision bakom tillförlitlig spärrprestanda

Den stabila pulsvaraktighetskurvan som diskuterats tidigare beror på konsekvent tillverkning av permanentmagneten, ankaret och spolenheten inuti en magnetiskt låsrelä . Variation i magnetstyrka eller ankarinriktning kan förskjuta den minsta pulsenergi som behövs för att tillförlitligt byta tillstånd, vilket är anledningen till att tät processkontroll är viktigare för låskonstruktioner än för enklare standardreläer. Automatiserad montering och magnetiska tester under processen hjälper till att hålla ett magnetiskt låsrelä att prestera inom snäva toleranser över produktionssatser, vilket stöder det förutsägbara långsiktiga beteendet som visas i data om kopplingslivslängden ovan.

Processverifieringssteg som magnetiskt flödestestning, pulssvarssampling och mekaniska cyklingskontroller är standardpraxis som stöder tillförlitlighetsdata som hänvisas till i den här artikeln. För ingenjörer som köper ett låsrelä i stor skala är det ofta lika värdefullt att bekräfta dessa kvalitetskontrollpunkter med en leverantör som att granska de publicerade databladsspecifikationerna.

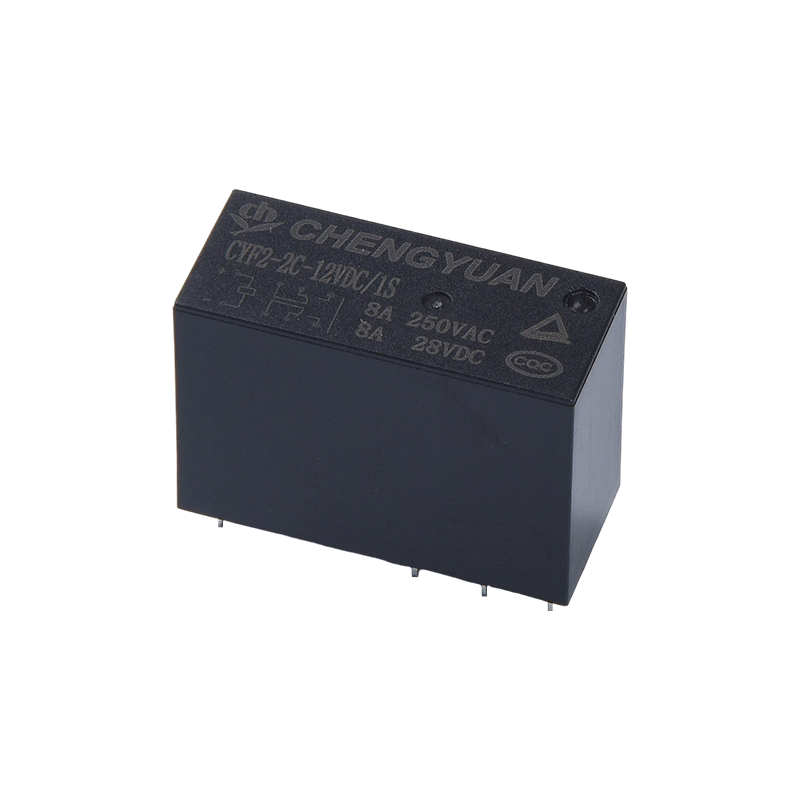

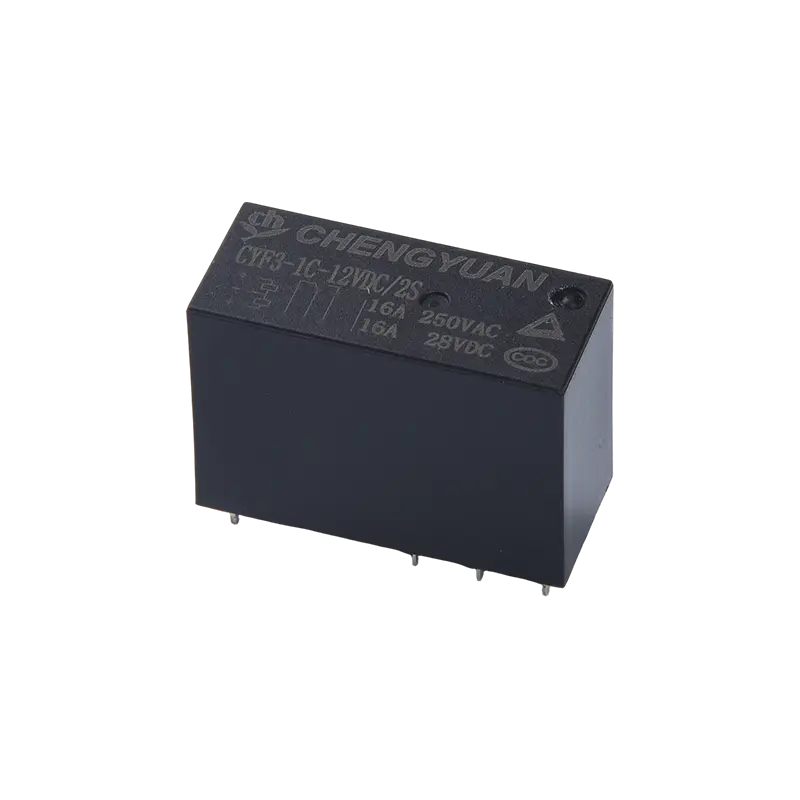

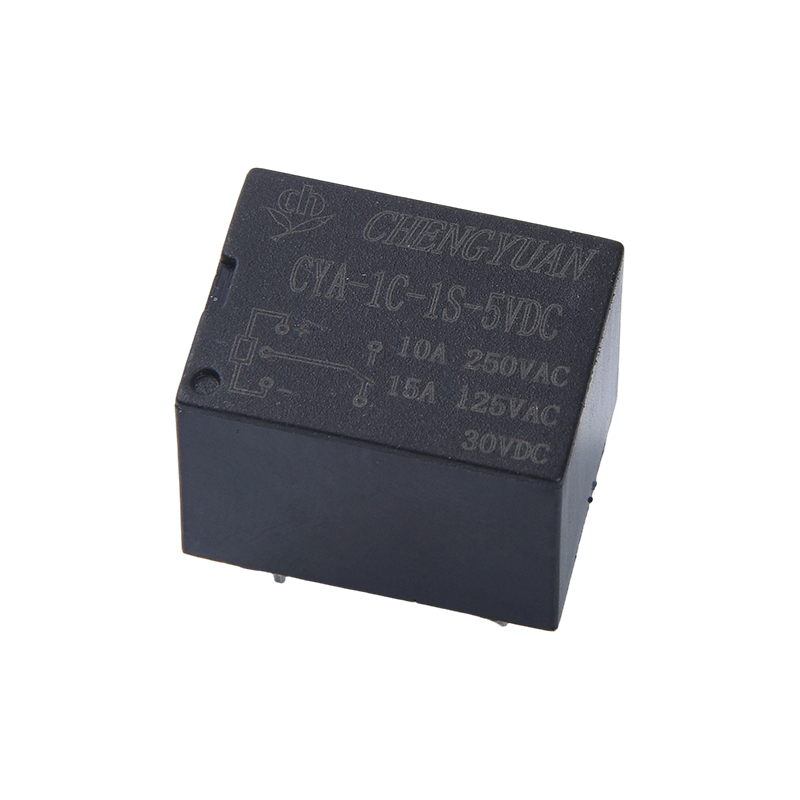

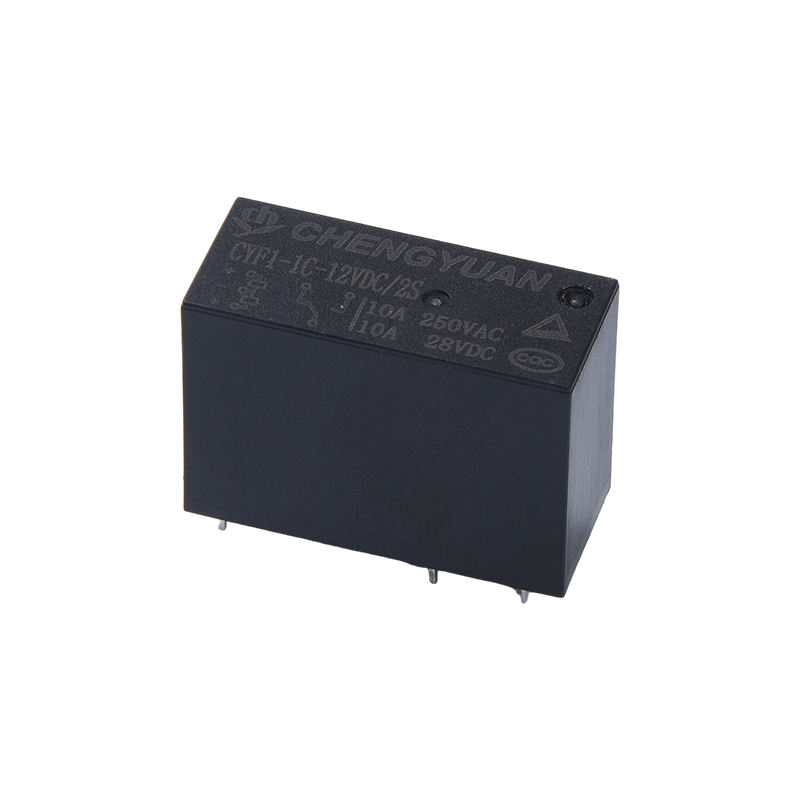

Om Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. är ett dotterbolag till Ningbo Yinzhou Chengyuan Electronic Device Factory. Har varit djupt engagerad i relätillverkning i nästan 30 år , verkar företaget som en professionell tillverkare som integrerar FoU, produktion och försäljning av låsrelä och relaterade kopplingskomponenter. Dess kärnprincip, "ärlighet som grunden och kvalitet som själen", stöds av effektivt lagarbete som syftar till att bygga upp ett rykte om pålitliga produkter på både inhemska och internationella marknader.

Fabriken har infört automatiserad produktionsutrustning, väljer material av hög kvalitet och tillämpar strikta processkontroller över hela produktionskedjan för att stödja stabiliteten och hållbarheten hos färdiga enheter. Baserat på den inhemska marknaden utökar företaget aktivt sin internationella layout, och dess fokus på kvalitet och ärlig service har hjälpt det att bygga upp ett erkännande bland kunder både hemma och utomlands. Med ledning av fortsatt teknisk innovation arbetar Ningbo Chengyuan Chuangke Electronics Co., Ltd. för att stärka industriell uppgradering och strävar efter att förbli en pålitlig partner för organisationer som köper lösningar för magnetiska låsreläer.

Vanliga frågor

F1: Hur håller ett låsrelä sin position utan kontinuerlig ström?

A1: Den använder en permanent magnet eller mekanisk spärr för att hålla ankaret på plats efter en kort spolpuls, så ingen pågående ström behövs för att upprätthålla kontakttillståndet.

F2: Vilken är den största fördelen med ett magnetiskt låsrelä i batteridrivna system?

A2: Eftersom spolen bara drar ström under den korta växlingspulsen, sjunker standby-strömförbrukningen dramatiskt jämfört med ett relä som måste förbli strömsatt för att hålla sitt läge.

F3: Kräver ett magnetiskt låsrelä en mer komplex drivkrets?

S3: Ja, den behöver i allmänhet inställnings- och återställningspulslogik snarare än en enkel kontinuerlig spolesignal, vilket lägger till en viss kretskomplexitet i utbyte mot energibesparingarna.

F4: Hur kan ett system bekräfta det aktuella tillståndet för ett låsrelä efter ett strömavbrott?

S4: Många konstruktioner lägger till en positionsavkännande metod, såsom en hjälpkontakt eller återkopplingssignal, så att styrsystemet kan verifiera relätillståndet när strömmen är återställd.

F5: Vilka tillverkningsfaktorer påverkar spärrreläets tillförlitlighet mest?

A5: Konsekvent permanent magnetstyrka, exakt ankarinriktning och kontrollerad spollindning är nyckelfaktorerna som bestämmer hur tillförlitligt ett magnetiskt låsrelä växlar tillstånd under dess nominella livslängd.
