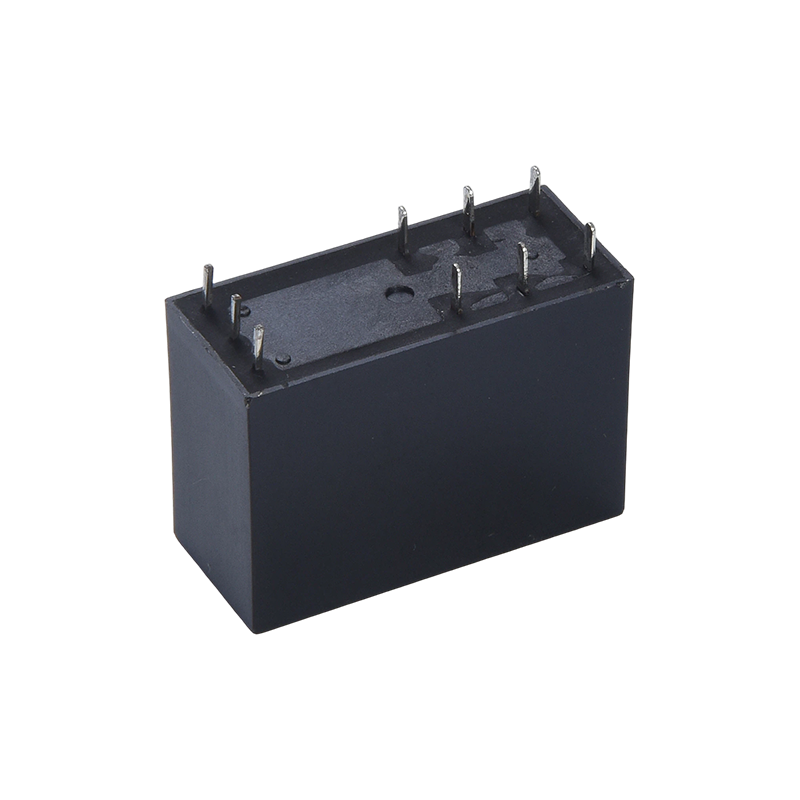

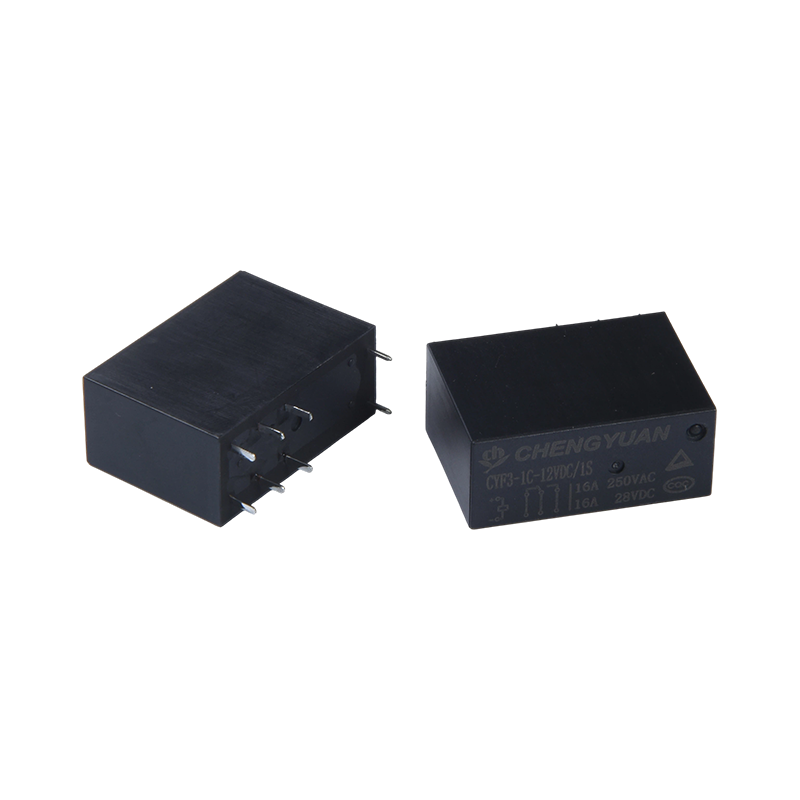

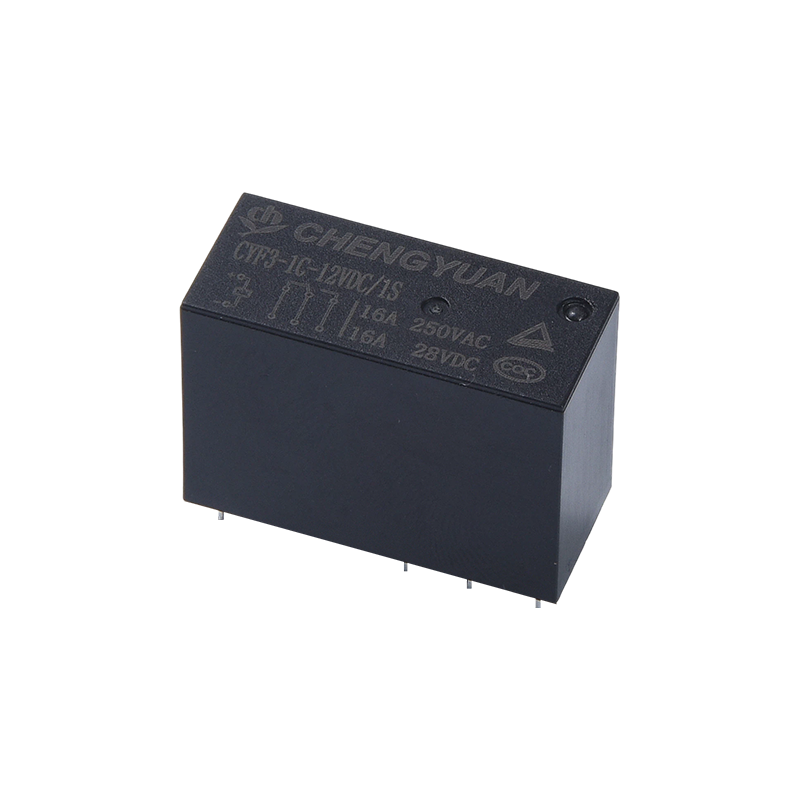

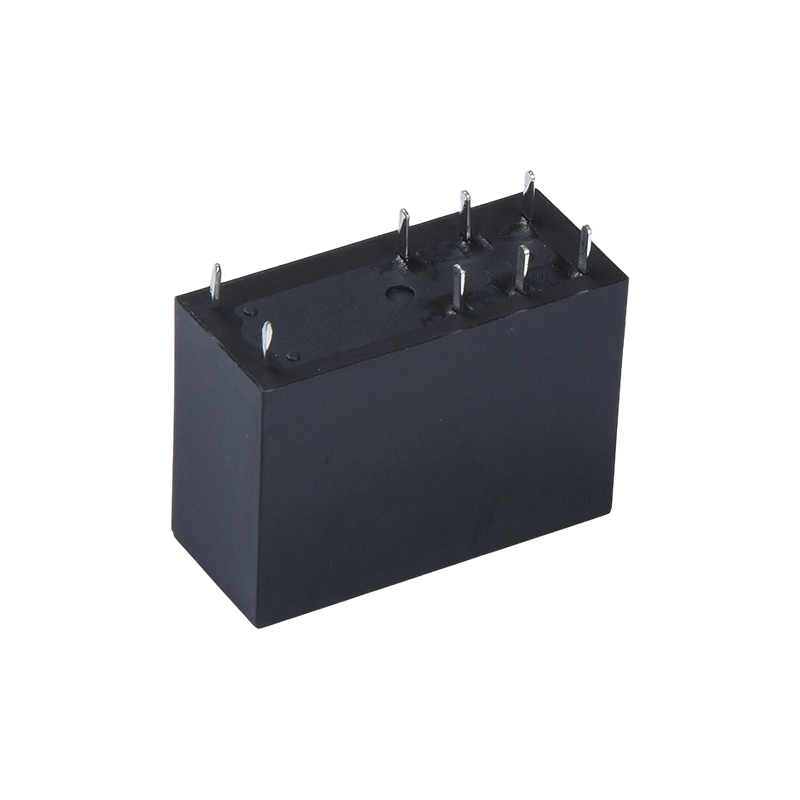

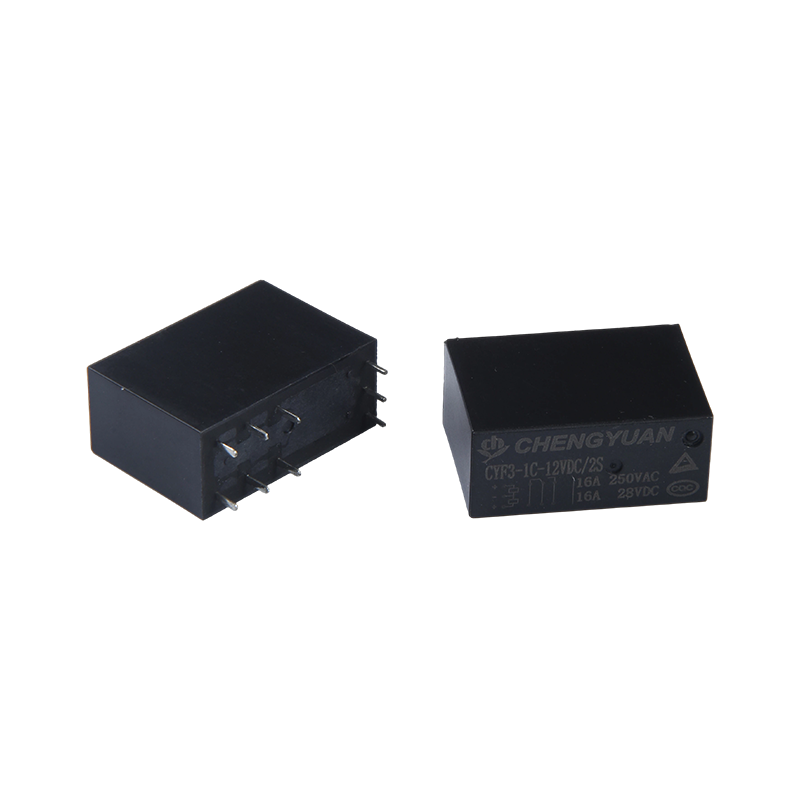

I. Produktstruktur och installationsfunktioner
1. Kärnstruktur: Antar en magnetisk låsstruktur, vilket säkerställer att det nuvarande tillståndet bibehålls även efter att strömmen har tagits bort från kontrolländen, vilket uppnår nolleffektomkoppling.
2. Installationsegenskaper: Liten storlek, lämplig för installationsscenarier med hög densitet, vilket effektivt sparar PCB-kortutrymme;
3. Anpassningsbar till automatiserad montering: Den strukturella designen är kompatibel med standardinstallationsprocesser, vilket underlättar massmontering och förbättrar produktionseffektiviteten.
II. Tillämpliga scenarier
1. Kommunikationsutrustning: Lämplig för kretskoppling och kontroll i olika kommunikationsenheter, vilket säkerställer stabil signalöverföring;
2. Säkerhetsutrustning: Lämplig för säkerhetsövervakning, larmsystem och annan säkerhetsutrustning, vilket säkerställer säker drift med dess höga tillförlitlighet och spänningsmotstånd.
3. Kontorsutrustning: Används för intern kretskontroll i kontorsutrustning som skrivare och kopiatorer;
4. Hushållsapparater: Lämplig för belastningskontroll och kretsbyte i hushållsapparater som luftkonditionering och mikrovågsugnar.
III. Kärnfördelar
1. Hög belastningskapacitet: 17A kontaktomkopplingskapacitet, lämplig för medelstora och högeffekts utrustningskontrollbehov, med ett bredare utbud av applikationer;
2. Högspänningsmotstånd: 5000V spänningsmotstånd, förbättrar säkerheten i komplexa kretsmiljöer;
3. Flexibel installation: Liten storlek för högdensitetsinstallation, vilket sparar internt utrymme;
4. Låg strömförbrukning och långvarig retention: Magnetisk spärrstruktur uppnår nolleffektomkoppling och långvarigt tillståndsbevarande, vilket minskar energiförbrukningen.
5. Auktoritativ certifiering: TUV- och CQC-certifierad, vilket minskar risken för fel och förbättrar tillförlitligheten.
Kontaktdata
| Typ | CYA |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100 mΩ max. (vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 10A250VAC |
| Max. byter ström | 15A |
| Max. omkopplingsspänning | 250VAC |
| Max. strömbrytare | 2500VA |
| Min. byte av last | 6V 1A |
Egenskaper
| Drifttid (vid märkt spolespänning) | 8 ms Max. ( Ingen diod) |
| Släpptid | 5ms Max. ( Ingen diod) |
| Isoleringsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter:750VAC, 50/60Hz i 1min |
| Mellan spole och kontakt: 1500VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10 000 000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃~ 85℃( ingen kondens) |
| Vikt | Cirka 8,5 g |
Spoledata (vid 20 ℃)
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 3 | 120 | 25 | Cirka 0,36W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Data som visas ovan är initiala värden. Använd inte högsta tillåtna spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.
Konturdimension, Kopplingsschema, PCB layout (Enhet: mm)
Karakteristiska kurvor
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYA
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: C Från C ; H Från A ; B Från B
4: Nominell spänning: 3,5,6,9,12,18,24,48VDC
5: Kapslingsfärg: T -Vit; H-svart; L-Blå 6: Spoleeffekt: D-0,45W L-0,36W
7: Skyddskonstruktion: S-Flux proofed,
SH- Förseglad typ tvättbar
8: Specialparameter: Noll-standardtyp
Bokstav eller siffra - Särskilda krav
(1): Flödessäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
(2): Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
(3): Kundspecifika krav (XX) kommer att utvärderas av vårt företag och sedan markeras med karakteristiska symboler.
