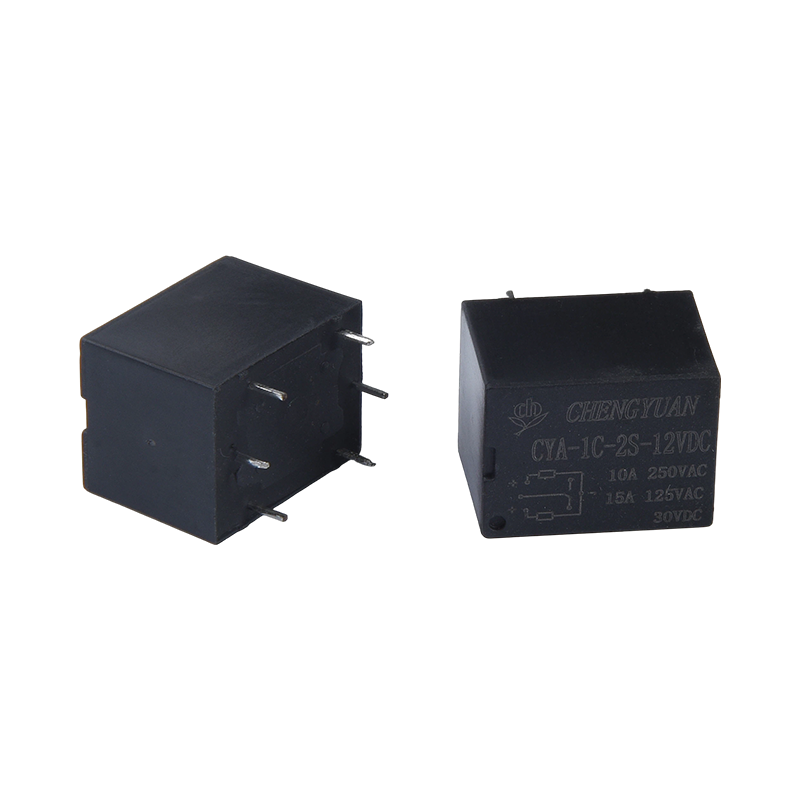

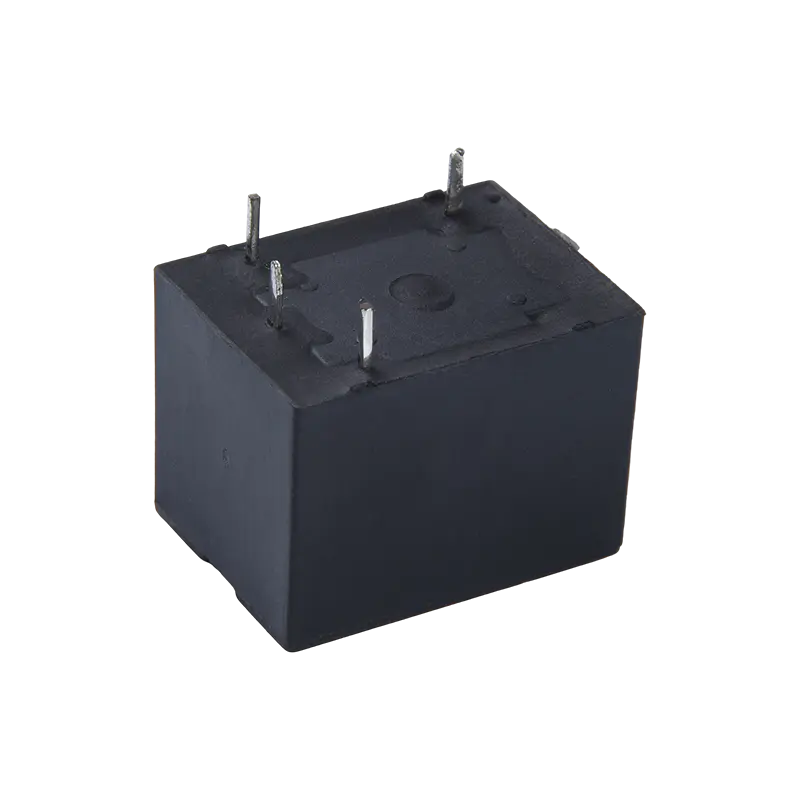

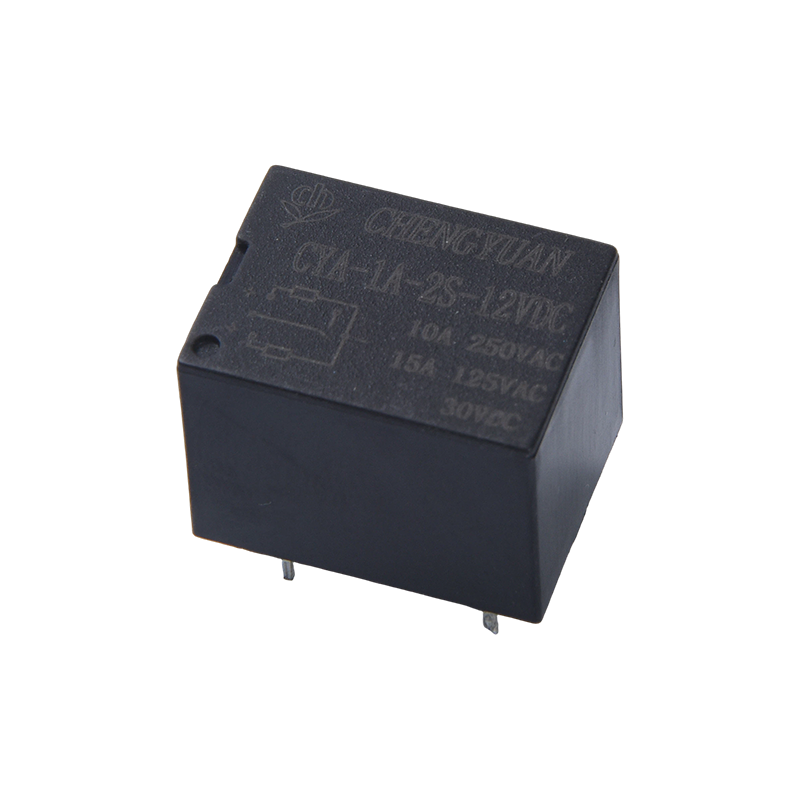

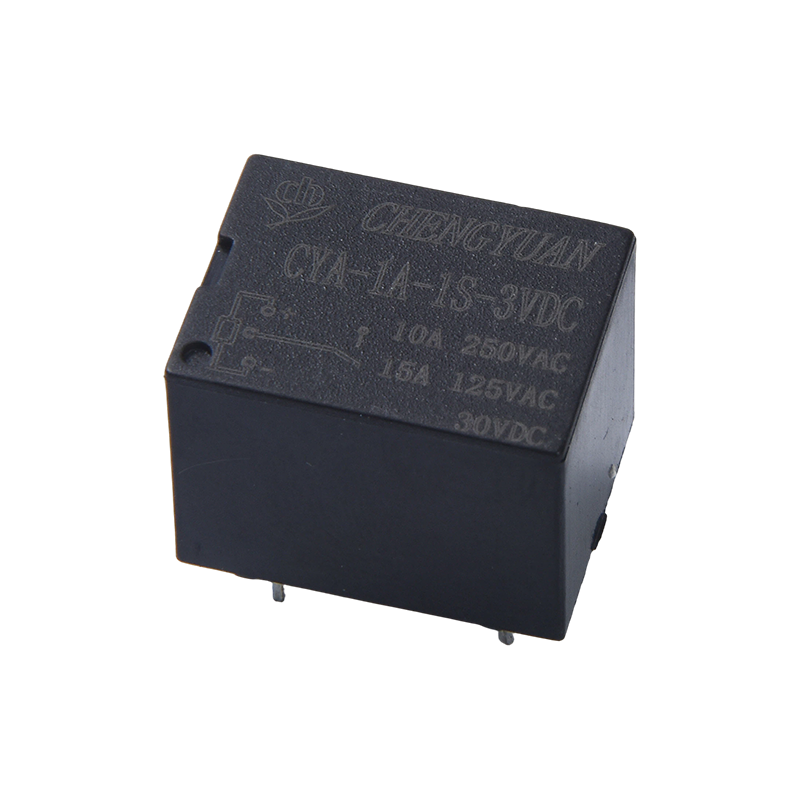

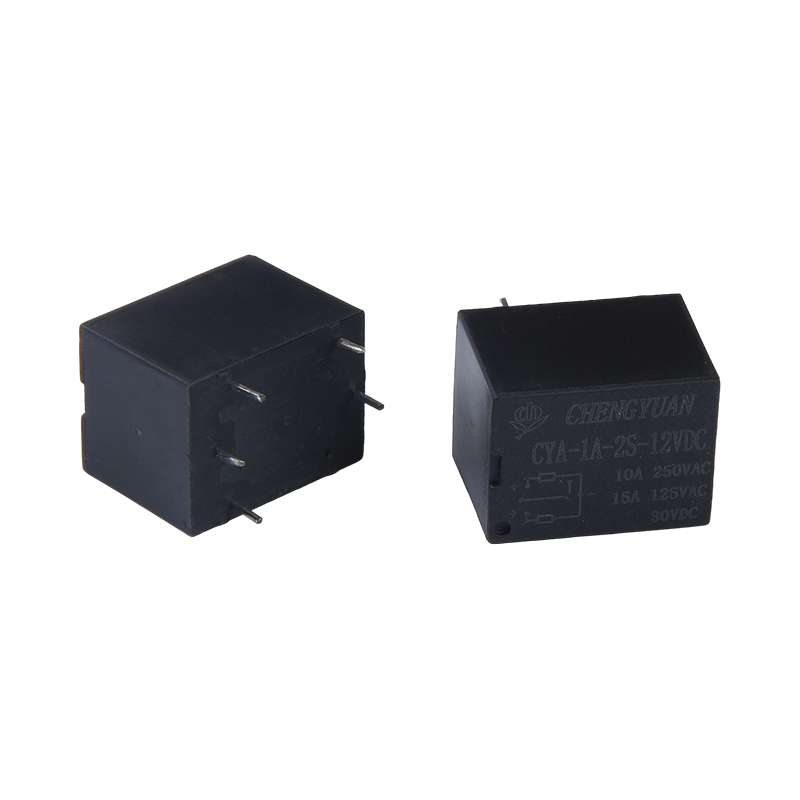

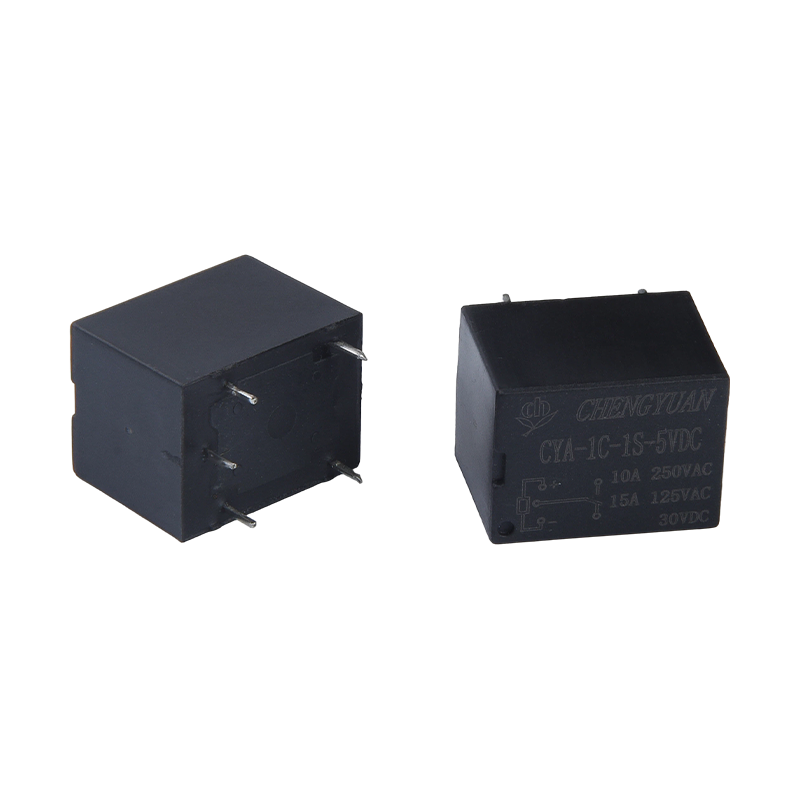

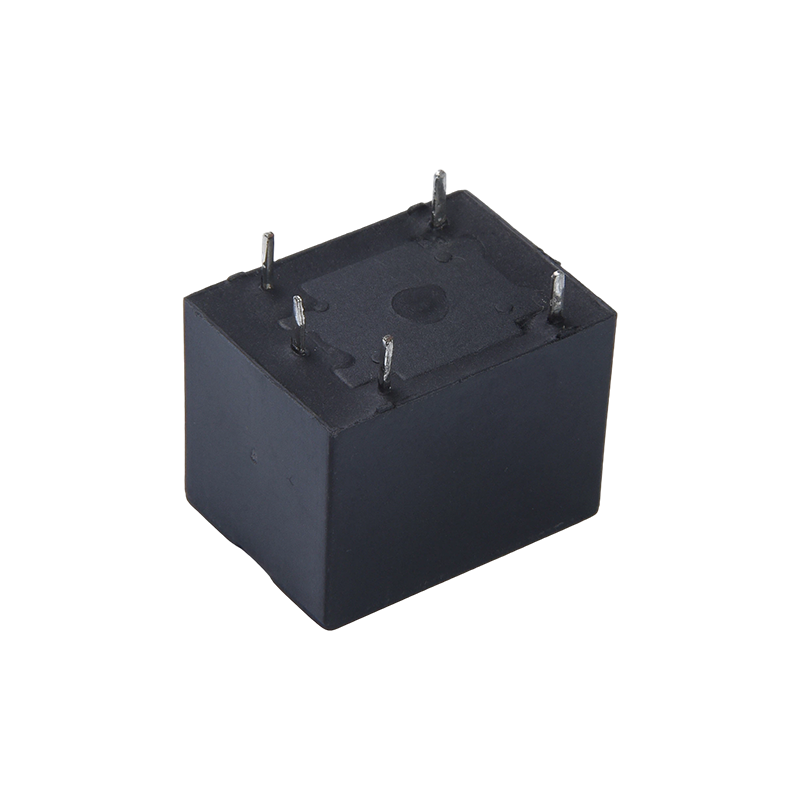

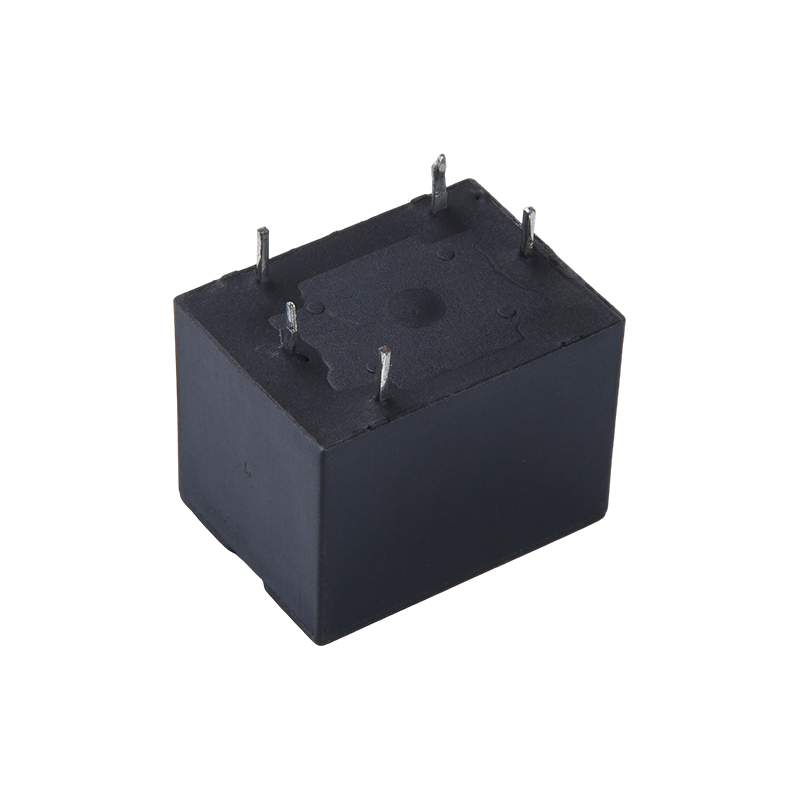

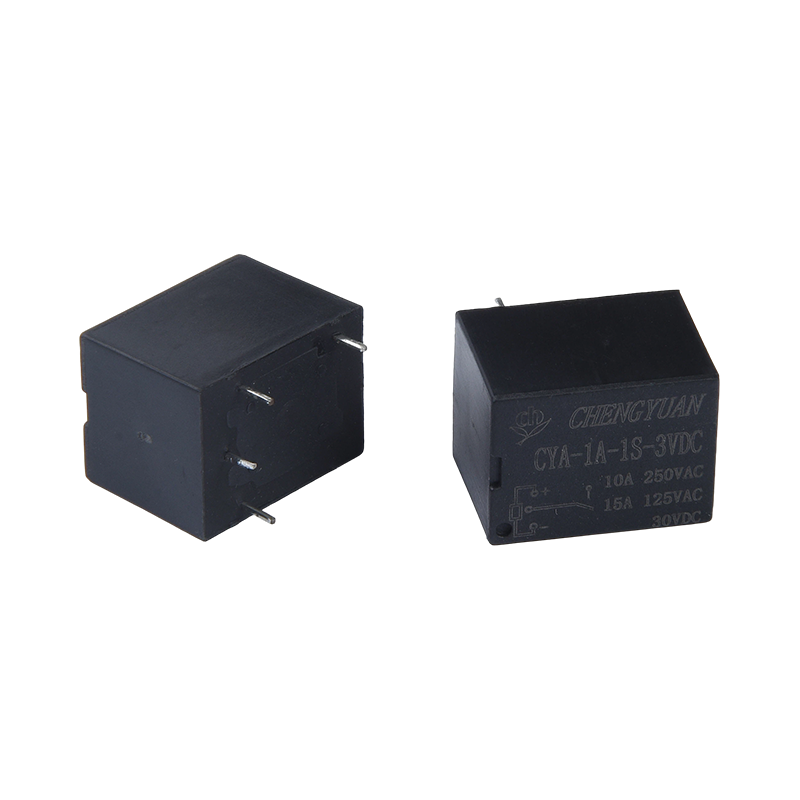

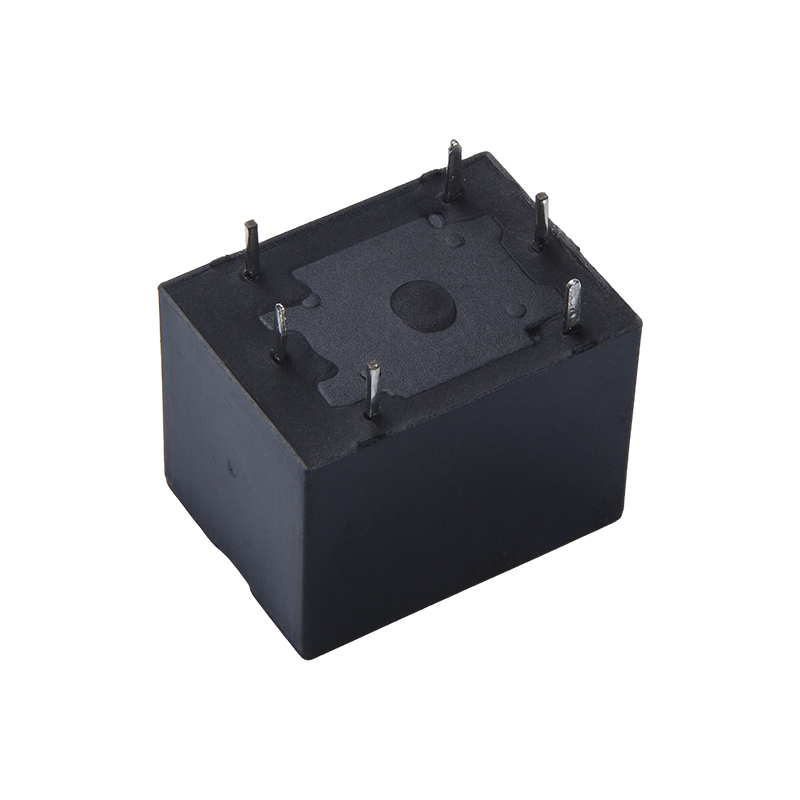

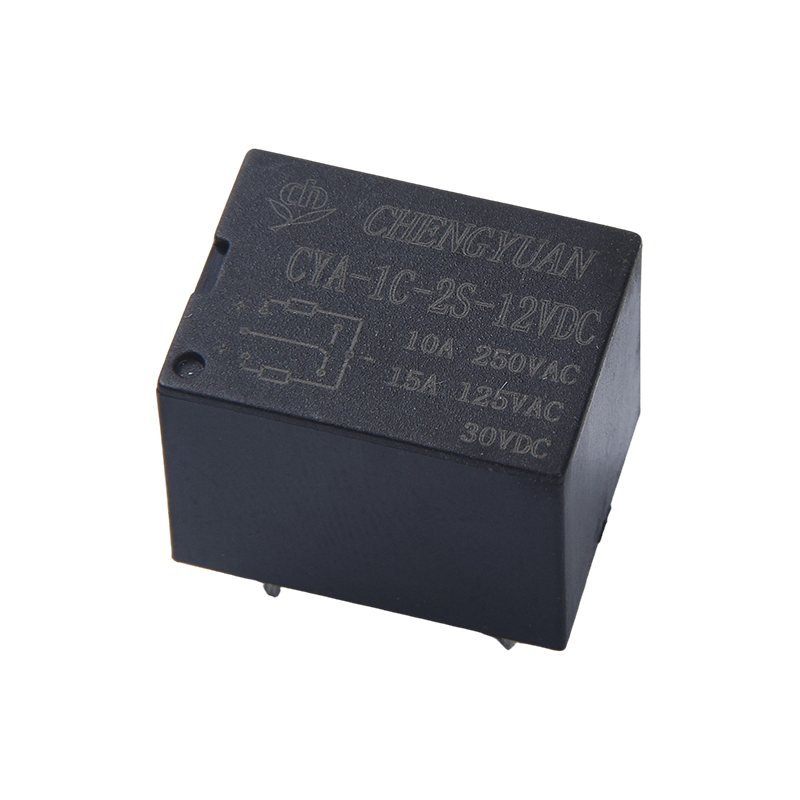

I. Funktioner
1. Kontaktformulär: Tillhandahåller ett normalt öppet och ett växlingskontaktformulär för att möta olika kretsdesignkrav.
2. Installationsegenskaper: Använder standard kretskortstift för enkel PCB-montering, lämplig för automatiserade monteringsprocesser;
3. Förpackningsalternativ: Två förpackningsalternativ finns tillgängliga: plastförseglad och lödbeständig, för att passa olika miljökrav.
4. Kärnstruktur: Använder en enspols eller dubbelspols magnetisk spärrstruktur för att säkerställa långvarig tillståndsbevarande efter strömavbrott.
II. Kärnfunktioner och tillämpliga scenarier
1. Kärnfunktion: Uppnår nolleffektkretskoppling, ger automatisk växling och signalisolering och bibehåller det aktuella tillståndet efter att styrströmmen stängts av, lämplig för långtidshållningsapplikationer.
2. Smart Grid Field: Tillämpligt på scenarier som elmätning och fjärrkontrollbrytare, vilket möjliggör lågeffekt, exakt kontroll;
3. Nytt energifält: Kan användas i ny energiutrustning som växelriktare för solenergi, vilket säkerställer ett stabilt kretstillstånd.
4. Industri- och hemområden: Lämplig för industriell automation, smarta hem, ljusstyrning och andra scenarier;
5. Instrumenteringsfält: Tillämpligt på kretskontrolllänkarna för olika instrument och mätare. III. Utnyttja Core Advantages
1. Fördel med noll strömförbrukning: Behåller det aktuella tillståndet efter ett strömavbrott, vilket ger noll strömförbrukningsväxling, lämplig för applikationer med låg effekt.
2. Hög kontaktomkopplingskapacitet: 15A kontaktomkopplingsbelastning, lämplig för medel- och högeffektkontrollbehov;
3. Flexibel installation och val: Ultraliten storlek, standard PCB-stift och flera paketalternativ, lämpliga för tät installation och olika miljöer;
4. Miljööverensstämmelse: Uppfyller RoHS-standarder, uppfyller kraven för miljövänliga produkter;
5. Stark scenspecificitet: Särskilt lämplig för fjärrkontroll och långsiktiga underhållsscenarier, med enastående mångsidighet och funktionalitet.
Kontaktparametrar
| Kontaktkonfiguration | 1A | 1C |
| Kontakta motståndet | 100 mΩ (1A 6VDC) |
| Kontaktmaterial | AgSnO2, AgCdO |
| Kontaktbelastning (resistiv) | 10A 277VAC/28VDC |
| Maximal kopplingsspänning | 277VAC / 30VDC |
| Maximal kopplingsström | 15A | 10A |
| Maximal kopplingseffekt | 2500VA |
| Mekanisk hållbarhet | 1×10⁷ cykler |
| Elektrisk hållbarhet | 5×10⁴ cykler |
| Parameter | Specifikation |
| Isolationsmotstånd | 100MΩ (500VDC) |
| Dielektrisk motstå spänning | Mellan kontakt och spole | 1500VAC i 1 min |
| Mellan öppna kontakter | 750VAC i 1 min |
| Drifttid (vid märkspänning) | ≤5ms |
| Utlösningstid (vid märkspänning) | ≤5ms |
| Chock | Stabilitet | 100 m/s² (10 g) |
| | Styrka | 1000m/s² (100g) |
| Vibration | 10Hz~55Hz, 1,5 mm dubbel amplitud |
| Fuktighet | 35%~85% RH |
| Temperaturområde | -40°C ~ 85°C |
| Terminaltyp | PCB typ |
| Vikt | Cirka 10g |
| Förpackningstyp | Plastförseglad typ, lödbeständig typ |
Anmärkningar:
(1) Alla ovanstående värden är initiala värden;
Shengyuan Relay
Spoleparametrar
| Nominell spoleeffekt | Enkelspole ≤550mW |
| Dual Coil ≤750mW |
Spolespecifikationstabell 23℃
| Märkspänning (VDC) | Ställ in/återställ spänning (VDC) | Pulsbredd (ms) | Dubbla spolemotstånd (Ω±10%) | Enkelspolemotstånd (Ω±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Säkerhetscertifieringar
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7,5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |
| 1C | 7,5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |
Exempel på beställningsmärke
Relämodell(1)CYA
Spolespänning 3 5 6 9 12 18 24 48VDC
Kontaktformulär 1A: En uppsättning normalt öppna 1C: En uppsättning omkoppling
Spoleform 1S: enkelspole 2S: dubbelspole
Kontaktmaterial T: AgSnO2, Inget: AgCdO
Anmärkningar: (1) I en miljö som innehåller skadliga gaser såsom H2S, SO2, NO2, etc., rekommenderas att använda plastförseglade produkter, och vänligen utför tester och bekräftelse vid faktisk användning; när övergripande rengöring inte krävs, rekommenderas det
Det rekommenderas att prioritera flussmedelsbeständiga produkter;
(2) Denna produkt är en miljövänlig produkt. Vänligen markera motsvarande funktionsnummer vid beställning, där (551) anger RoHS-överensstämmelse (kontakter innehåller kadmium) och (555) anger RoHS-överensstämmelse (kontakter innehåller inte kadmium).
