Vad ett vassrelä är och var det utmärker sig

A vassrelä är en omkopplingsenhet byggd kring ett par ferromagnetiska reed-kontakter förseglade inuti en glaskapsel, aktiverad av en omgivande spole som genererar ett magnetfält för att dra ihop vassen. Denna förseglade konstruktion är vad som sätter en reed reläbrytare bortsett från elektromekaniska konstruktioner med öppen ram: kontakterna förblir isolerade från damm, fukt och oxidation, vilket stöder konsekvent omkoppling med lågt motstånd över mycket höga cykler. Som en kategori av elektromagnetiskt reed-relä , den är särskilt väl lämpad för lågströmssignalomkoppling, testutrustning och applikationer där snabb, exakt drift är viktigare än rålastkapacitet.

Den direkta fördelen med en elektriskt reed relä är hastighet kombinerad med kontaktrenhet: eftersom omkopplingsmekanismen är kompakt och tät, är drifttiderna vanligtvis mycket snabbare än vanliga elektromekaniska reläer, och kontaktstuds tenderar att vara minimal. Den här artikeln går igenom uppmätta kopplingsdata, livscykelbeteende och strukturella jämförelser för att klargöra var ett reed-relä passar bäst inom en bredare kontrollsystemdesign.

Kärnomkopplingsegenskaper jämfört med standardmått

Vid utvärdering av a reed reläbrytare mot allmänna elektromekaniska växlingsriktmärken framträder fem egenskaper tydligast: drifthastighet, kontaktstudskontroll, tätad tillförlitlighet, mekanisk livslängd och spolens känslighet. Det horisontella stapeldiagrammet nedan ger poäng för varje egenskap på ett index på 0-100 byggt från typiska reed-relädatabladsintervall. Drifthastighet och förseglad tillförlitlighet ger högst betyg, vilket återspeglar den grundläggande designfördelen med en förseglad glaskapsel som inrymmer vassen på avstånd från miljöföroreningar. Spolens känslighet är också bra, eftersom den kompakta tunganordningen kräver jämförelsevis liten magnetisk kraft för att aktiveras. Mekanisk livslängd är något lägre i förhållande till de andra måtten bara för att reedkontakter, även om de är hållbara, är tunnare än reläblad för tyngre reläer, en avvägning som gjorts medvetet i utbyte mot snabbare byte.

Denna indexbaserade vy bekräftar att ett reed-reläs kärnstyrka ligger i snabb, ren växling snarare än hantering av tung last, vilket är just därför som det dominerar applikationer som testfixturer, medicinsk instrumentering och precisionssignaldirigering där en elektriskt reed relä måste byta snabbt och konsekvent utan att införa kontaktljud.

Kontaktmotståndsbeteende över förlängda kopplingscykler

Eftersom de förseglade kontakterna på ett reed-relä förblir skyddade från luftburna föroreningar, tenderar kontaktmotståndet att förbli ovanligt stabilt över mycket höga cykler jämfört med reläkonstruktioner med öppen ram. Linjediagrammet nedan spårar kontaktresistans för en elektromagnetiskt reed-relä över fem stadier av ett växlingslivstest, som sträcker sig från 100 000 cykler upp till 5 miljoner cykler, vilket är ett realistiskt intervall för många reedapplikationer på signalnivå. Kurvan visar en långsam, kontrollerad stigning snarare än något skarpt hopp, vilket återspeglar fördelen med det hermetiskt förseglade glashöljet som skyddar kontaktytorna från oxidation. Den här typen av förutsägbara nedbrytningsmönster ger ingenjörer förtroende när de specificerar en reed-reläomkopplare för applikationer med mycket höga kopplingsfrekvenskrav, såsom automatiserad testutrustning som cyklar tusentals gånger per dag.

Motståndet stiger bara från ungefär 35 mΩ vid 100 000 cykler till cirka 70 mΩ vid 5 miljoner cykler , en ovanligt platt kurva för en reläteknik, vilket understryker varför ett reed-relä ofta är det föredragna valet för högfrekvent, lågströmskoppling där kontaktförsämring måste förbli minimal under en mycket lång livslängd.

Där Reed Reläer dyker upp i applikationer

Tillämpningen spridning av en elektriskt reed relä ser helt annorlunda ut än ett standard elektromekaniskt relä, eftersom dess styrkor pekar mot precision och hastighet snarare än strömbrytning. Det vertikala stapeldiagrammet nedan visar typisk användningsfördelning över vanliga applikationskategorier, baserat på aggregerade fältmönster. Test- och mätutrustning leder med stor marginal, följt av telekommunikationsväxling, medicinsk instrumentering och säkerhets- eller passerkontrollsystem, med en mindre andel som går till allmänna signaldirigeringsuppgifter.

Enbart test- och mätutrustning står för ungefär 34 % of typical reed relay deployment , driven av behovet av snabb, repeterbar omkoppling i automatiserade testbänkar där ett elektromekaniskt standardrelä skulle introducera för mycket fördröjning eller kontaktstuds. Telekommunikationstillämpningar är också mycket beroende av den förseglade, lågbrusiga omkopplingen som en reed-reläomkopplare tillhandahåller för val av signalväg.

Reed Relä Versus Standard Elektromekaniskt Relä

Ett radardiagram är ett användbart sätt att visualisera hur en vassrelä jämförs med ett standard elektromekaniskt relä över flera dimensioner samtidigt. Tabellen nedan visar båda relätyperna över driftshastighet, kontaktrenhet, belastningskapacitet, storlekskompakthet och mekanisk livslängd. Reläets form sträcker sig mycket längre när det gäller drifthastighet och kontaktrenhet, vilket återspeglar dess förseglade, låga omkopplingsmekanism, medan standardreläet sträcker sig längre på belastningskapaciteten, eftersom dess tyngre kontaktblad är byggda för att avbryta större strömmar. Ingen av formerna dominerar varje axel, vilket är kärnan: de två teknologierna kompletterar snarare än konkurrerar över alla användningsfall.

Denna sida vid sida vy förstärker att en elektromagnetiskt reed-relä är det starkare valet för snabb, ren omkoppling med låg ström, medan ett elektromekaniskt standardrelä förblir bättre lämpat för högre strömbelastningar. Ingenjörer som designar ett blandat styrsystem använder ofta båda teknikerna tillsammans, och tillämpar reed-reläer på signalnivåväxling och standardreläer på effektnivåväxling inom samma panel.

Praktisk vägledning för att specificera en Reed Relay Switch

Att välja rätt reed reläbrytare börjar med att bekräfta att applikationen verkligen kräver lågström, höghastighetsväxling snarare än tyngre lastavbrott. Tabellen nedan sammanfattar praktiska scenarier där ett reed-relä vanligtvis passar, tillsammans med fall som är bättre betjänade av en alternativ reläteknik.

Scenariobaserad urvalsreferens

Innan du slutför ett reed-relä i en design, hjälper några ytterligare kontroller att bekräfta långsiktig lämplighet:

1. Bekräfta att spolens spänning och strömkrav matchar drivkretsens utgångskapacitet.
2. Kontrollera att kontaktklassificeringen är lämplig för signalnivå snarare än effektnivåväxling.
3. Kontrollera drift- och släpptidsspecifikationerna mot applikationens tidskrav.
4. Granska förväntad kopplingsfrekvens mot den nominella mekaniska livslängden för reedkontakterna.
5. Tänk på behov av magnetisk skärmning om reed-reläet kommer att placeras nära andra spoldrivna komponenter.

Tillverkningsprecision bakom tillförlitlig reedväxling

Den stabila kontaktresistanskurvan som diskuterats tidigare beror på exakt tillverkning i varje steg: rörinriktning inuti glaskapseln, kontaktpläteringskvalitet och förseglingsintegriteten hos själva kuvertet. Även mindre inkonsekvenser i reed gap eller pläteringstjocklek kan skifta driftsspänning eller introducera inkonsekvent studsbeteende över en produktionssats. Automatiserad montering och elektriska tester under processen hjälper till att hålla en elektromagnetiskt reed-relä presterar inom snäva toleranser, vilket är särskilt viktigt i test- och mättillämpningar där kopplingstidpunkten måste förbli konsekvent över tusentals enheter.

Processverifieringssteg som hermetisk tätningstestning, kontaktresistansprovtagning och drifttidsmätning är standardpraxis som stöder tillförlitlighetsdata som hänvisas till i denna artikel. För ingenjörer som köper ett elektriskt reed-relä i stor skala är det ofta lika värdefullt att bekräfta dessa kvalitetskontrollpunkter med en leverantör som att granska de publicerade databladsspecifikationerna.

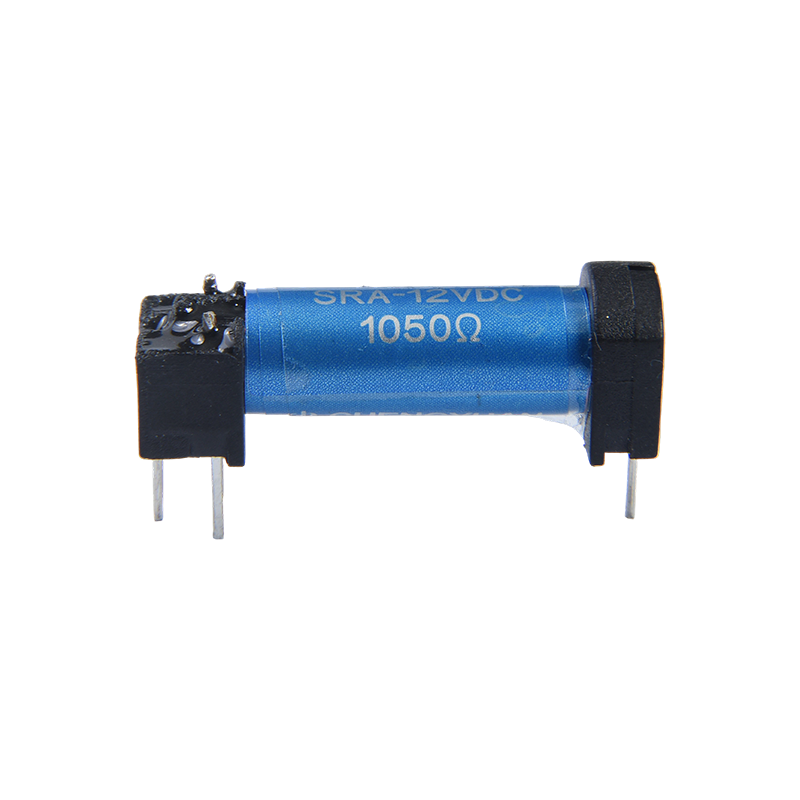

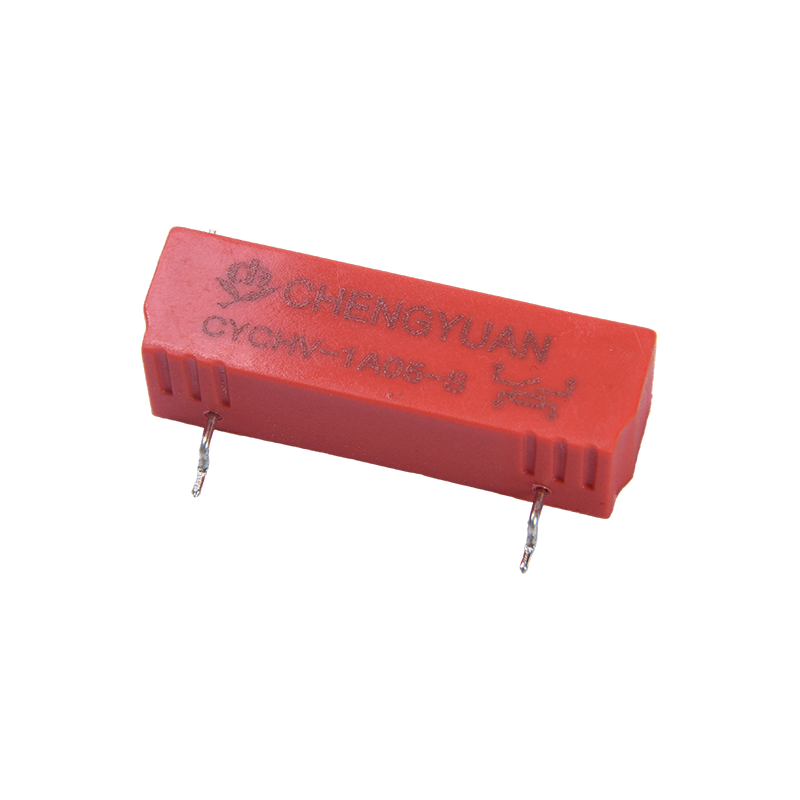

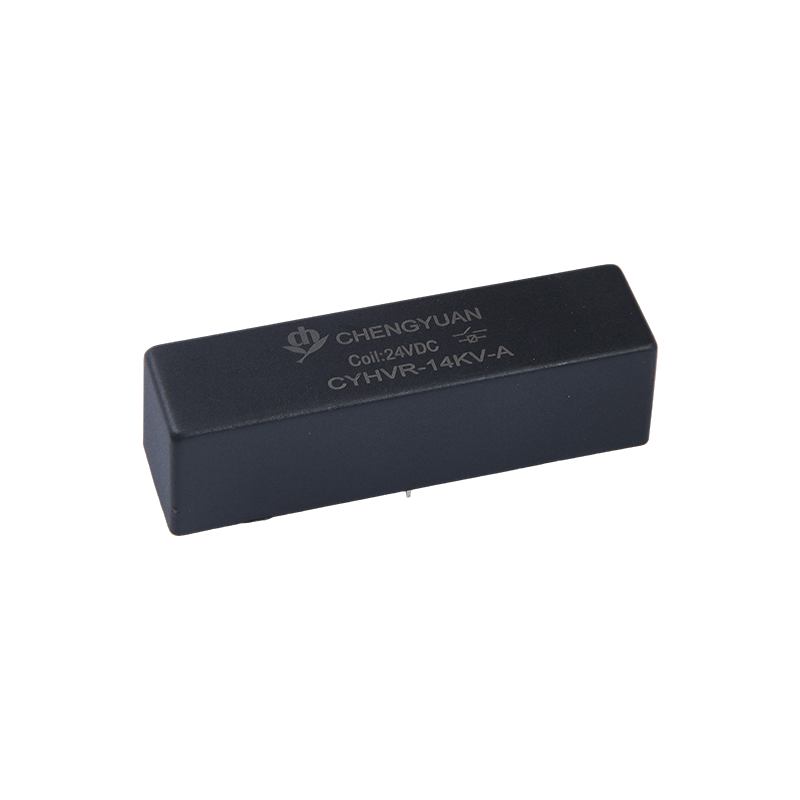

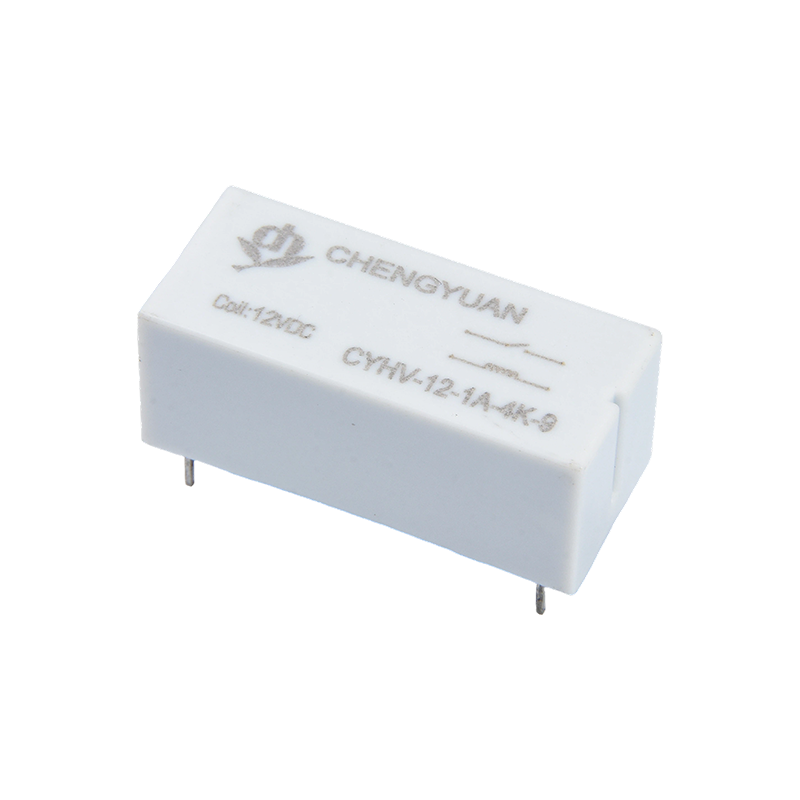

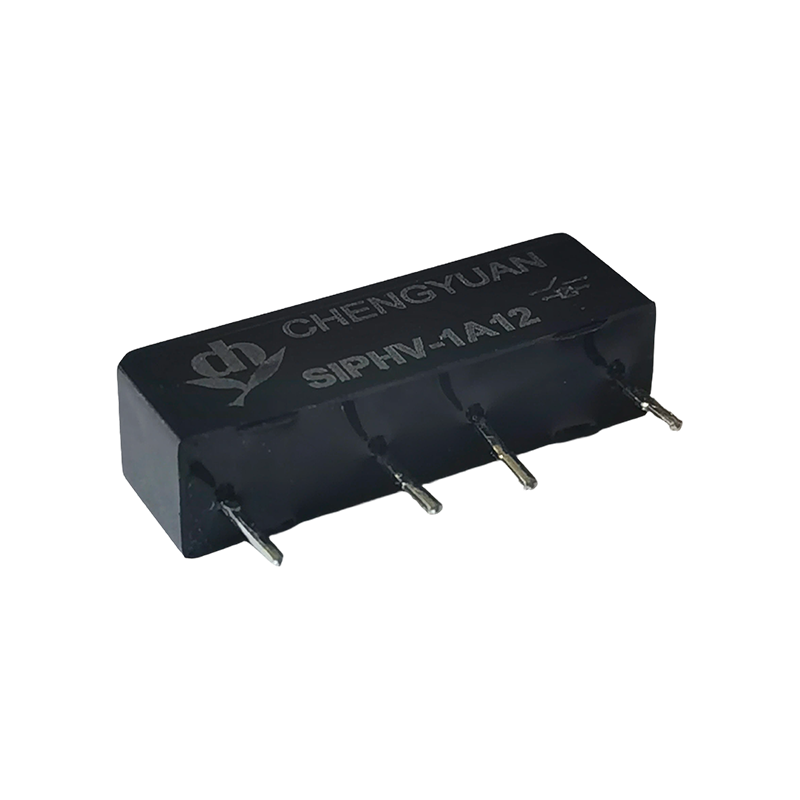

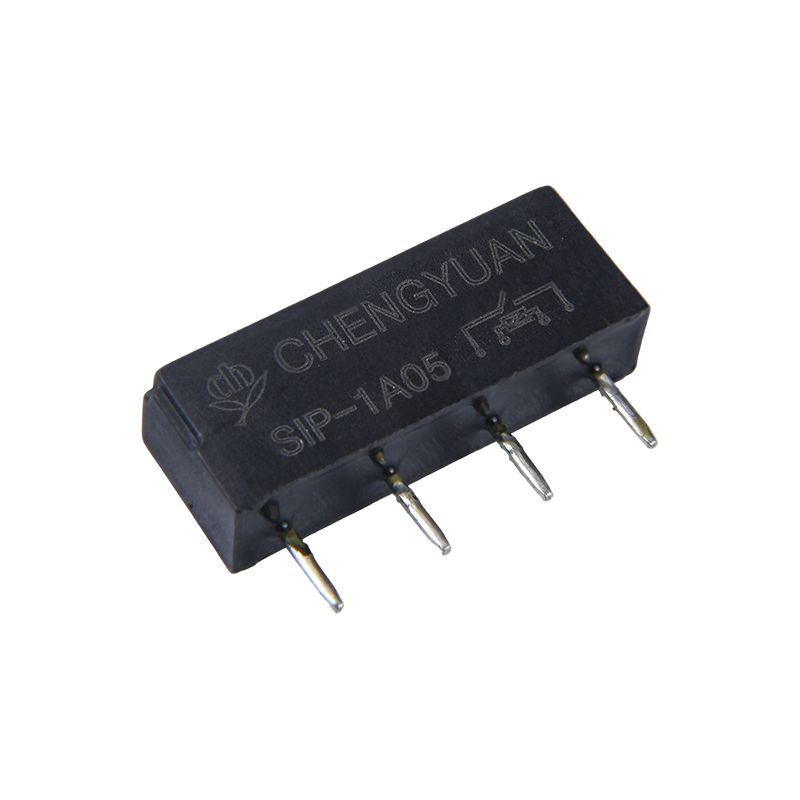

Om Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. är ett dotterbolag till Ningbo Yinzhou Chengyuan Electronic Device Factory. Har varit djupt engagerad i relätillverkning i nästan 30 år , verkar företaget som en professionell tillverkare som integrerar FoU, produktion och försäljning av vassrelä och relaterade kopplingskomponenter. Dess kärnprincip, "ärlighet som grunden och kvalitet som själen", stöds av effektivt lagarbete som syftar till att bygga upp ett rykte om pålitliga produkter på både inhemska och internationella marknader.

Fabriken har infört automatiserad produktionsutrustning, väljer material av hög kvalitet och tillämpar strikta processkontroller över hela produktionskedjan för att stödja stabiliteten och hållbarheten hos färdiga enheter. Baserat på den inhemska marknaden utökar företaget aktivt sin internationella layout, och dess fokus på kvalitet och ärlig service har hjälpt det att bygga upp ett erkännande bland kunder både hemma och utomlands. Med ledning av fortsatt teknisk innovation arbetar Ningbo Chengyuan Chuangke Electronics Co., Ltd. för att stärka industriell uppgradering och strävar efter att förbli en pålitlig partner för organisationer som köper lösningar för elektromagnetiska reed-reläer.

Vanliga frågor

F1: Vad gör ett reed relä omkopplare snabbare än ett standardrelä?

A1: Reed-kontakterna är lätta och inneslutna i en liten förseglad kapsel, så det finns väldigt lite massa att röra sig när spolen aktiveras, vilket tillåter drifttider mycket kortare än typiska reläkonstruktioner med öppen ram.

F2: Varför används reed-reläer vanligtvis i test- och mätutrustning?

S2: Deras snabba, lågstudsande omkoppling och förseglade kontakttillförlitlighet gör dem väl lämpade för automatiserade testsystem som behöver cykla snabbt och upprepade gånger utan att introducera signalbrus.

F3: Hur påverkar en förseglad design det långvariga kontaktmotståndet?

S3: Eftersom kontakterna är skyddade från luftburna föroreningar, tenderar motståndet att öka långsamt och förutsägbart även efter miljontals växlingscykler, snarare än att försämras kraftigt.

F4: Kan ett elektromagnetiskt reed-relä hantera högre strömbelastningar?

A4: Reed-reläer är vanligtvis avsedda för signalnivå- och lågströmsomkoppling, så applikationer som involverar motorer eller värmare kräver vanligtvis ett elektromekaniskt standardrelä istället.

F5: Vilka tillverkningsfaktorer har störst betydelse för reläets tillförlitlighet?

A5: Exakt reedinriktning, konsekvent kontaktplätering och hermetisk tätningsintegritet är nyckelfaktorerna som avgör hur förutsägbart ett elektriskt reedrelä presterar över en produktionssats.
