En högeffektskontakteller börjar spela roll när ett vanligt relä inte längre kan absorbera belastningen. Rent praktiskt börjar många kontaktorer över 15 A, och industrimodeller kan byta hundratals eller tusentals ampere. Om du väljer en för en motor, batterisystem, värmebank eller kraftfördelningspanel, stannar beslutet sällan vid nuvarande klassificering. Det beror också på startström, arbetscykel, spänningstyp, ljusbågskontroll, spoldrift och miljön där enheten kommer att leva.
Välj en kontaktor när belastningen är tung, byten är frekvent och ljusbågsenergin vid kontaktöppning är betydande. Välj ett högströmsrelä eller en kompakt modul när belastningen är måttlig, förpackningen är liten och kopplingsplikten är lättare. Gränsen är inte fixerad. Ett 30 A-relä kan fungera bra i ett skåp och misslyckas tidigt i ett annat eftersom belastningen är en motor snarare än en resistiv värmare.
Vad en högeffektkontaktor gör under belastning
Inuti en kontaktor finns fyra funktionella grupper: spolen, magnetkärna och ankare, huvudkontakter och bågundertryckningssystem. En styrsignal för låg effekt aktiverar spolen. Magnetisk kraft drar ankaret och stänger huvudkontakterna. När spolen blir strömlös återför en fjäder ankaret och öppnar kontakterna. I en normalt öppen kontaktor är huvudkretsen avstängd tills spolen matas. Detta arrangemang låter en PLC-utgång, termostat eller pilotenhet styra en mycket större krets på ett säkert sätt.
Den främsta designutmaningen är inte att sluta kontakterna. Det öppnar dem. När kontakter separeras under belastning kan ström upprätthålla en ljusbåge som eroderar metall, höjer temperaturen och fördröjer avbrottet. Kontaktorer lägger därför till ljusbågsrännor, magnetiska utblåsningsspolar, splitterplattor, vakuumkammare eller gasfyllda kammare. Den korrekta metoden beror på ström, spänning och om matningen är AC eller DC.
Kontaktorer skiljer sig också från reläer i förväntad drift. En kontaktor kan starta en motor tusentals gånger per år, så fjäderkraft, kontaktmaterial och terminaltemperaturhöjning är avgörande. Högströmsreläer sitter mellan signalreläer och kontaktorer.

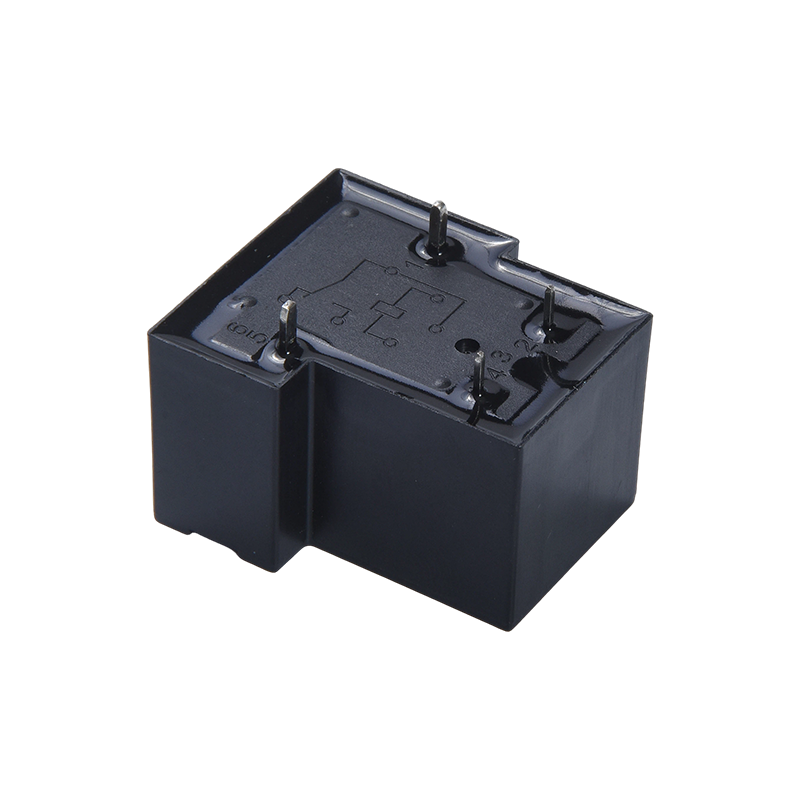

För kompakta konstruktioner som fortfarande behöver högre ström kan ett högströmsrelä vara ett praktiskt alternativ. CY T90-serien är ett högströms SPDT-relä som erbjuds i 30 A och 40 A versioner.

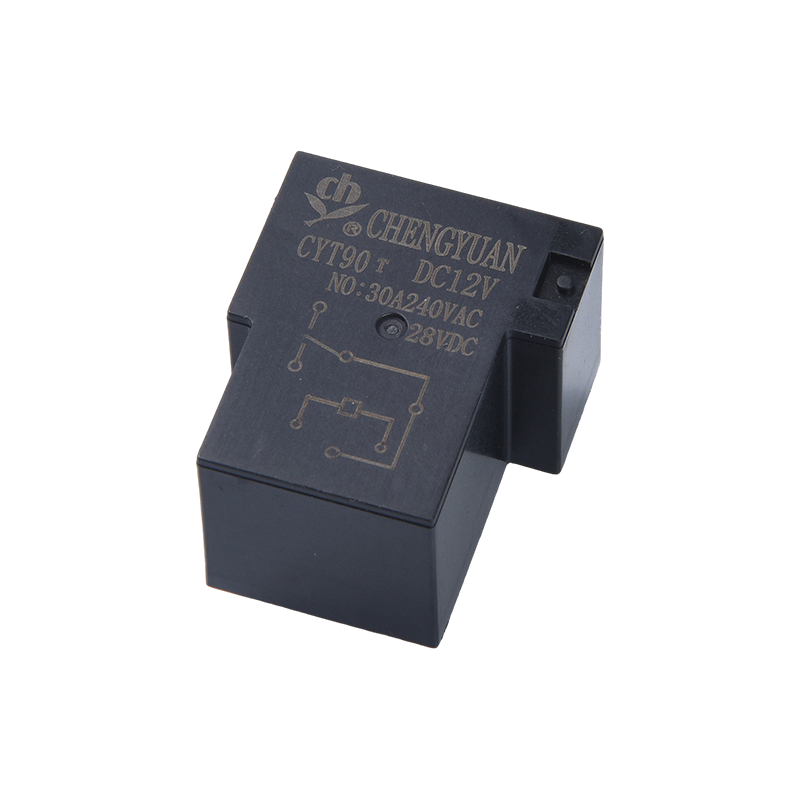

CYT90 High-Current SPDT Power Relay Kompakt högströms SPDT-relä för omkoppling av laster där utrymmet är trångt; användbar innan man jämför IEC-kontaktorvärden och bågbeteende. Visa produkt → Betyg och användningskategorier som spelar roll
Databladsströmmen räcker inte. En kontaktor märkt 40 A för en resistiv belastning kan ha en mycket lägre motorkapacitet. IEC-användningskategorier beskriver denna skillnad. AC-1 täcker icke-induktiva eller lätt induktiva belastningar. AC-3 täcker ekorrburmotorer där kontaktorn stänger vid låst rotorström och öppnar vid märkström. AC-4 täcker inching och plugging duty, där kontaktorn öppnar vid hög ström och står inför kraftiga ljusbågar. DC-kategorier är lika krävande eftersom DC-bågar inte självslocknar vid en nollgenomgång.
Använd tabellen nedan för att jämföra hur kontaktorer och högströmsreläer vanligtvis används. Värdena är allmän vägledning, inte en ersättning för tillverkarens datablad och tillämplig standard.
Tabell som jämför högeffektskontaktorer och högströmsreläer för beslut om lastomkoppling. | Funktion | Högeffektskontaktor | Högströmsrelä |
| Typisk ström | Ofta över 15 A, upp till tusentals ampere | Vanligtvis 10 A till 40 A, några högre |
| Primärt designfokus | Motorstart, hög brytförmåga, ljusbågskontroll | Kompakt omkoppling, isolering, PCB eller panelintegration |
| Bågkontroll | Bågränna, utblåsning, vakuum eller gaskammare | Mindre ljusbågsdämpning, kontaktavstånd och material |
| Arbetscykel | Frekventa omkopplingar och motorbelastningar | Måttlig omkoppling, resistiva eller lätta induktiva belastningar |
| Spoledrivning | Högre spoleeffekt, dedikerad styrkrets | Lägre spoleffekt, ofta driven av elektronik |
| Montering | Panel, DIN-skena, samlingsskena | PCB, plug-in, DIN-skena modul |
| Bäst passform | Motorer, batterisystem, kraftfördelning | Styrkretsar, kompakta laster, relämoduler |
Andra klassificeringar inkluderar spolspänning, isolationsspänning, tillverknings- och brottkapacitet, mekanisk livslängd, elektrisk livslängd, terminaltyp och montering. En kontaktor med rätt ström men fel spolespänning fungerar inte tillförlitligt.

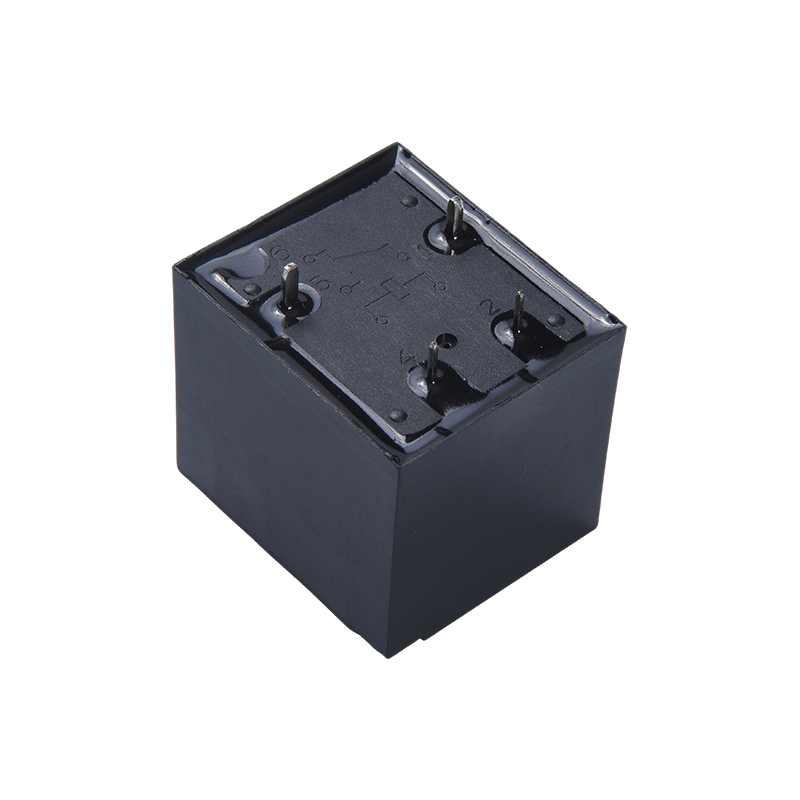

När den erforderliga märkningen fortfarande är inom reläområdet, kan ett 30 A till 40 A SPDT-relä som CY T91 ge högströmskoppling i ett mindre paket.

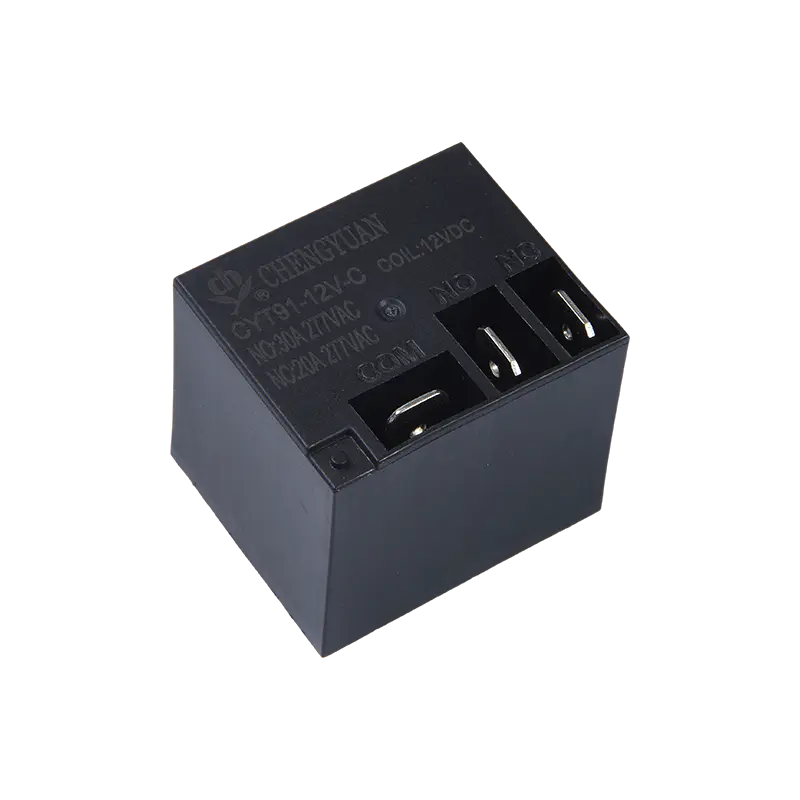

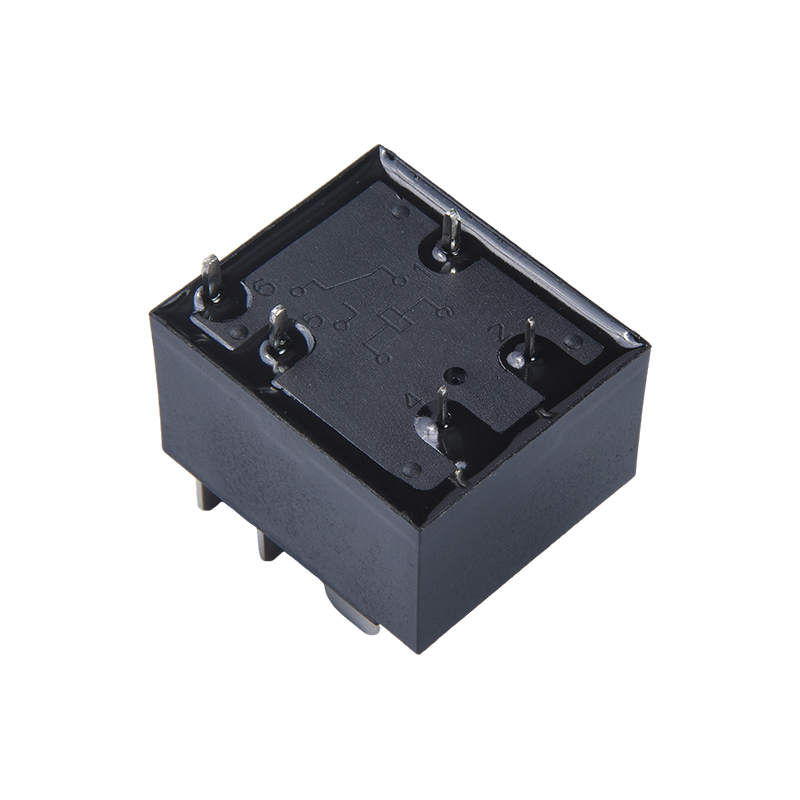

CYT91 / T91 High-Current SPDT Power Relay Kompakt 30 A SPDT-strömrelä för högströmsomkoppling i trånga utrymmen; ett reläalternativ innan man överväger AC- eller DC-kontaktorbågens beteende. Visa produkt → AC- och DC-omkoppling är inte utbytbara
AC-kontaktorer drar nytta av naturliga nollor, så ljusbågar har en chans att släckas. DC-kontaktorer möter en kontinuerlig båge som måste sträckas, kylas och delas snabbt, annars måste kontaktgapet motstå full spänning. Det är därför en DC-kontaktor ofta har en annan kontaktstruktur, magnetisk utblåsning och större fysisk storlek än en AC-enhet med samma strömklass.
Högspänningslikströmstillämpningar gör denna skillnad uppenbar. Batteripaket, solcellspaneler och laddningssystem kan leverera farlig energi även efter att huvudströmbrytaren öppnas. Kontaktorn måste bryta kretsen säkert, isolera belastningen och motstå svetsning. Verifiera den faktiska tidskonstanten, kortslutningsström och maximal spänning, inte bara nominell spänning.
AC-spolar och DC-spolar är också olika. Matcha spolen med styrmatningen och bekräfta upptagning, bortfall och hållström.
En urvalschecklista för högeffektkontaktorprojekt
- Definiera belastningen. Identifiera resistiv, induktiv, kapacitiv, motor-, transformator- eller batteribelastning. Notera konstant ström och inkopplingsström.
- Bekräfta kopplingsspänningen. Registrera nominell, maximal och transient spänning. Separata AC- och DC-krav.
- Välj användningskategori. Använd AC-1, AC-3, AC-4, DC-1 eller den kategori som matchar den verkliga driften.
- Matcha spolen. Verifiera spolspänning, AC eller DC, pickup, bortfall och hållström.
- Kontrollera arbetscykeln. Beräkna drift per timme och förväntad elektrisk livslängd. Motorjoggning kan snabbt förkorta livet.
- Granska ljusbågsdämpning och terminaler. Bekräfta ljusbågskammare, utblåsningsriktning, anslutningsmoment och samlingsskena eller PCB-layout.
- Validera miljö och standarder. Kontrollera omgivningstemperatur, luftfuktighet, vibrationer, föroreningsgrad och obligatorisk certifiering.
- Testa prototypen. Utför fabrikat- och brotttester i värsta fall spänning och ström innan produktionssläppet.
För panelbyggare kan rälsmonterade moduler förenkla kabeldragning och byte. En DIN-skena relämodul med en 16 A kontakt, såsom MCYF3 14F rälsrelämodul, kan hantera kompakta industriella styruppgifter där en full kontaktor skulle vara överdimensionerad.

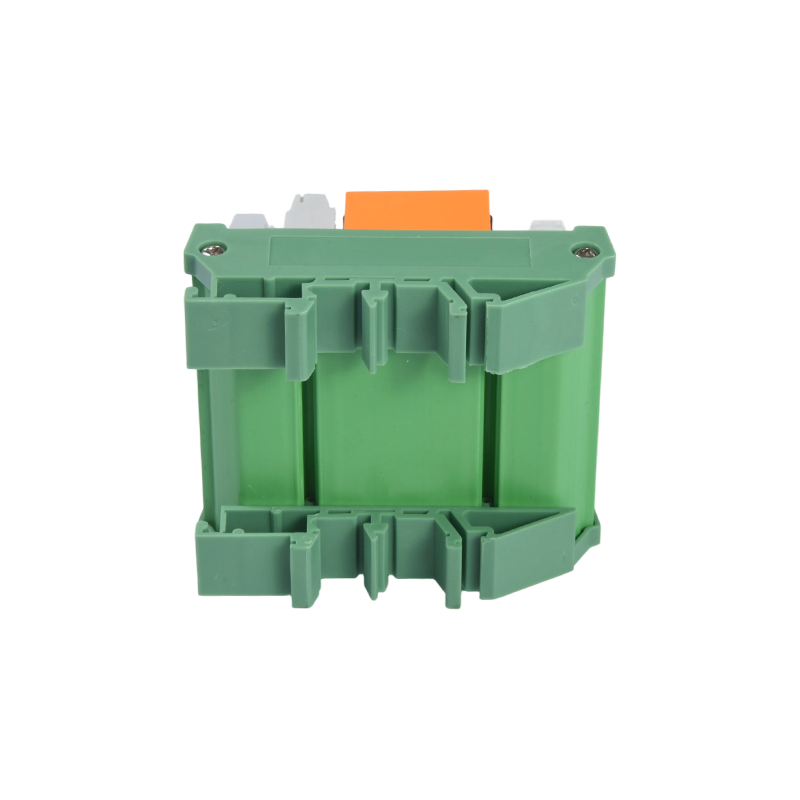

MCYF3 14F DIN-rälsrelämodul Modular 16 En rälsmonterad relämodul för centraliserad industriell styrning, förenklar kabeldragning och byte där en full kontaktor skulle vara överdimensionerad. Visa produkt → Applikationer och integrationspunkter
Högeffektskontaktorer uppträder där en lågeffektsignal måste styra en högenergikrets. Vanliga exempel inkluderar:
- Motorstartare och pumpmanöverpaneler, där kontaktorer hanterar startström.
- VVS-kompressorer och fläktar, där frekvent cykling och induktiva belastningar kräver robusta kontakter.
- Batterienergilagring och DC-distribution, där isolering och ljusbågsdämpning är säkerhetskritiskt.
- Solväxelriktare och laddningsutrustning, där högspänning DC måste kopplas pålitligt.
- Industriella värme- och belysningsbanker, där resistiva belastningar fortfarande kan kräva stor strömkapacitet.
Integration spelar lika stor roll som själva kontaktorn. Kapslingens storlek påverkar värmeökningen. Ledningslängden påverkar spänningsfall och överspänning. Spolundertryckning kan förhindra skada på PLC-utgången. Använd en RC-dämpare, flyback-diod eller varistor som är lämpligt för spoltypen.
Vanliga upphandlingsrisker och hur man kan minska dem
Det vanligaste misstaget är att endast jämföra rubrikens nuvarande betyg. Ett 40 A-relä och en 40 A-kontaktor kan se likadana ut på en specifikationslinje, men deras brytkapacitet, arbetscykel och termiska beteende kan vara mycket olika. En annan risk är att anta att en kontaktor klassad för AC fungerar på DC. Det gör det vanligtvis inte, åtminstone inte säkert eller länge.
Upphandlingsteam bör också kontrollera databladets revision, spolspänning, kontaktarrangemang, terminalorientering och certifieringsdokument. När applikationen involverar säkerhetsfunktioner, begär testdata och ett prov för validering.
För anpassade eller måttliga volymprojekt kan att arbeta direkt med en relätillverkare förkorta urvalsslingan. Företaget bakom denna sajt har tillverkat reläer och industriella styrmoduler sedan 1996 och kan granska krav på belastning, spole och montering mot tillgängliga produkter. Du kan granska företagets bakgrund or skicka ansökningsuppgifter för en offert .
Matcha enheten med den verkliga belastningen
Börja med laddningen, inte katalogsidan. Definiera ström, spänning, inkoppling, arbetscykel, miljö och livslängd. Bestäm sedan om en högeffektskontaktor, ett högströmsrelä eller en DIN-skenamodul är rätt kopplingsnivå. Kontaktorer är byggda för tunga belastningar och frekvent drift. Högströmsreläer och moduler är bättre när belastningen är måttlig och paketet måste förbli kompakt.
Om applikationen är på gränsen, testa den. En enhet som klarar ett bänktest vid rumstemperatur kan misslyckas i ett förseglat skåp vid 60 C. En kontaktor som håller en resistiv belastning kan svetsa vid en motorstart. Det extra valideringssteget är vanligtvis billigare än ett fältfel.
