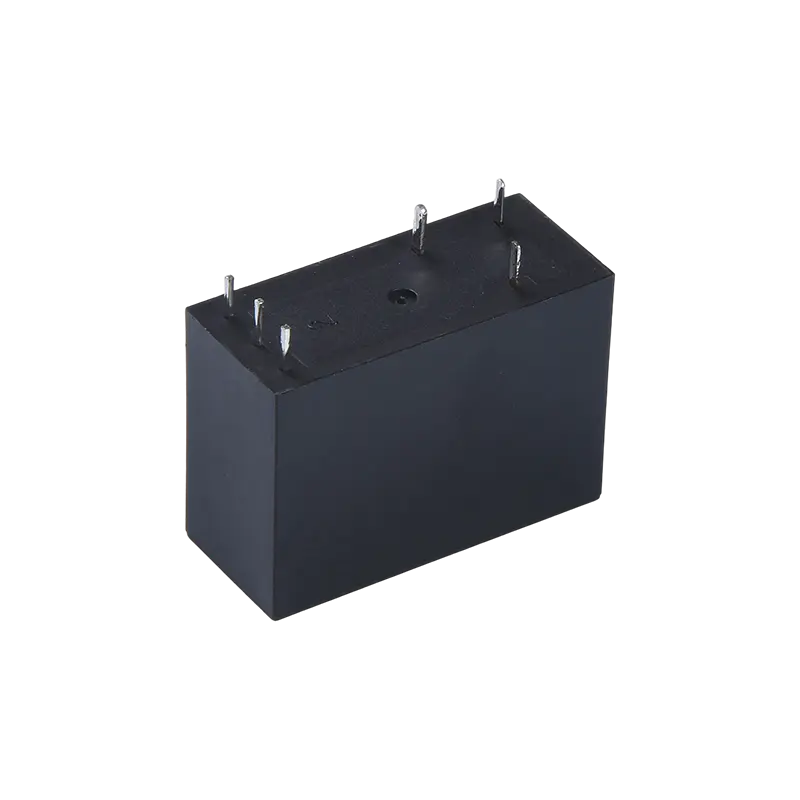

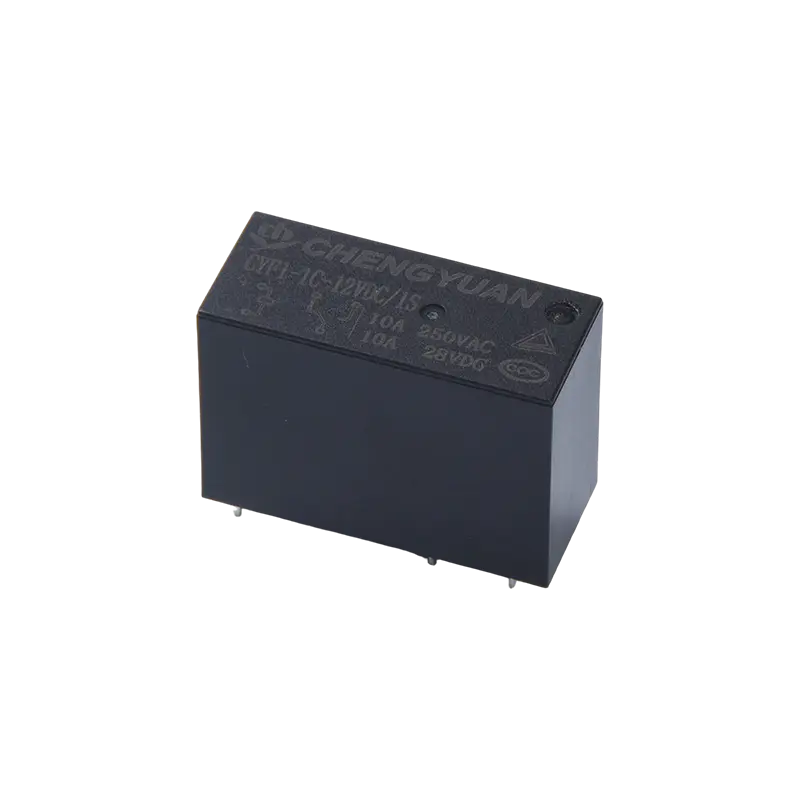

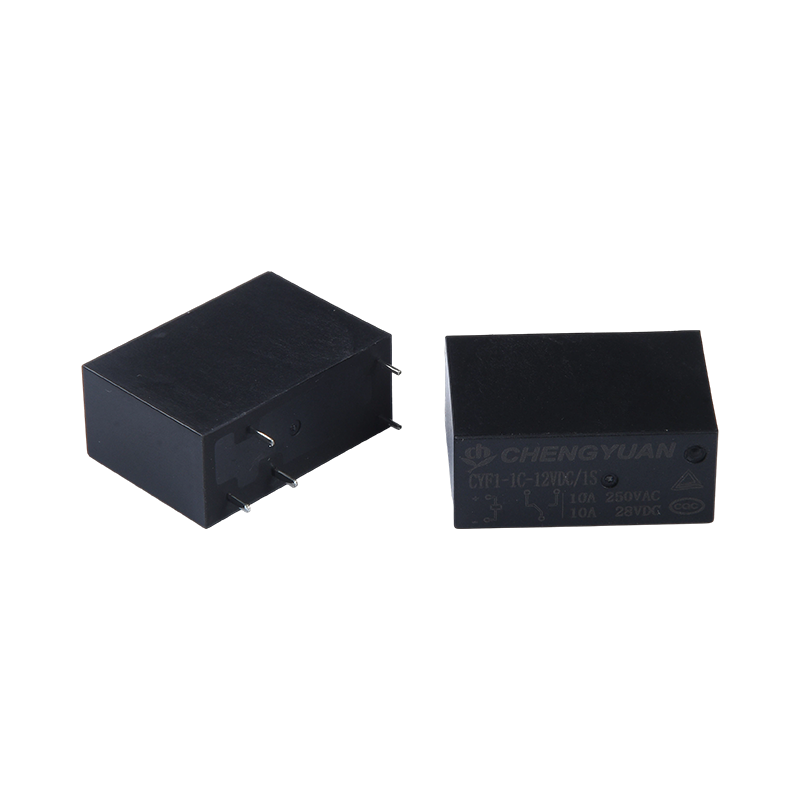

Produktfördelar:
• Noll statisk strömförbrukning: Genom att använda den magnetiska låsningsprincipen bibehålls kontakttillståndet utan kontinuerlig strömförsörjning efter aktivering, vilket avsevärt minskar strömförbrukningen i standby-systemet.
• Hög belastning, kompakt design: Uppnår en maximal kontaktomkopplingskapacitet på 16A i ett ultralitet paket, erbjuder hög effekttäthet och sparar PCB-utrymme.
• Power-Off State Memory: Kontaktpositionen förblir oförändrad efter strömavbrott, och det ursprungliga tillståndet bibehålls utan körning vid strömåterställning, lämpligt för reservkretsar eller säkerhetsspärrar.
Funktioner:
• Max 16A kontaktomkopplingskapacitet
• Finns i enkelpoliga och dubbelpoliga växlingskontakter
• Ultraliten standardkretskortsstift
• Finns i förseglade och flussmedelssäkra typer
• Miljövänlig produkt (ROHS-kompatibel)
• Mått: (28,9*12,6*20,6)mm
Huvudapplikationer:
• Smarta mätare och energihantering: Används för fjärrstyrning av växling i förbetalda mätare och smarta strömbrytare, vilket ger låg strömförbrukning genom magnetisk låsning.
• Energibesparande apparater: Integrerad i huvudströmkontrollen för apparater som luftkonditionering och varmvattenberedare för att minska strömförbrukningen i standbyläge och uppfylla energieffektivitetsstandarder.
• Avbrottsfri strömförsörjning och energilagring: Används i utgångskopplingskretsarna på UPS och fotovoltaiska växelriktare, vilket säkerställer systemets kontinuitet genom att bibehålla tillståndet under strömavbrott.
• Säkerhet och brandskyddssystem: Används i larmsystem och kontrollkretsar för nödbelysning för att säkerställa tillförlitlig strömbrytarstatus vid plötsliga strömavbrott.
Kontaktparametrar
| Kontaktkonfiguration | 1A/IC | 2A/2C |
| Kontakta motståndet | < 50 mΩ (1A 6VDC) |
| Kontaktmaterial | AgSnO2, AgCdO |
| Kontaktbelastning (resistiv) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maximal kopplingsspänning | 250VAC / 28VDC |
| Maximal kopplingsström | 20A/16A/10A | 8A/5A |
| Maximal kopplingseffekt | 5000VA/480W | 1200VA/150W |
| Mekanisk hållbarhet | 1×10⁷ cykler |
| Elektrisk hållbarhet | 1×10⁵ cykler |
Spoleparametrar
| Nominell spoleeffekt - | Enkelspole 540mW |
| Dual Coil ≦1W (effekten varierar beroende på specifikation) |
| Spolens temperaturökning | 26°C (47°F) vid märkspänning |
| Maximal temperatur | 130°C (266°F) |
Spolespecifikationstabell
| Märkspänning (VDC) | Ställ in/återställ spänning (VDC) | Pulsbredd (ms) | Dubbla spolemotstånd (Ω±10%) | Enkelspolemotstånd (Ω±10%) |
| Spole 1 | Spole 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Prestandaparametrar
| Isolationsmotstånd | 100MΩ (500VDC) |
| Dielektrisk motstå spänning | Mellan kontakt och spole | 5000VAC i 1 min |
| Mellan öppna kontakter | 750VAC i 1 min |
| Drifttid (vid märkspänning) | ≤10 ms |
| Utlösningstid (vid märkspänning) | ≤5ms |
| Chock | Stabilitet | 100 m/s² (10 g) |
| Styrka | 1000m/s² (100g) |
| Vibration | 10Hz~55Hz, 1,5 mm dubbel amplitud |
| Fuktighet | 35%~85% RH |
| Temperaturområde | -40°C ~ 85°C |
| Terminaltyp | PCB typ |
| Vikt | Cirka 10g |
| Förpackningstyp | Plastförseglad typ, lödbeständig typ |
Säkerhetscertifieringar
| CQC | 1A/IC | 16A 250VAC 16A 28VDC10A |
| 1A/IC | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/IC | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/IC | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Exempel på beställningsmärke
Relä modell CYF
Spolespänning 5 6 9 12 18 24 48 VDC
Kontaktformulär 1A: en grupp av normalt öppna, 1C: en grupp av konvertering, 2A: två grupper av normalt öppna, 2C två grupper av konvertering
Spoleform 1S: enkelspole 2S: dubbelspole
Kontaktmaterial T: AgSnO2, Inget: AgCdO
Anmärkningar: (1) I en miljö som innehåller skadliga gaser såsom H2S, SO2, NO2, etc., rekommenderas att använda plastförseglade produkter, och vänligen utför tester och bekräftelse vid faktisk användning; när övergripande rengöring inte krävs, rekommenderas det
Det rekommenderas att prioritera flussmedelsbeständiga produkter;
- Denna produkt är en miljövänlig produkt. Vänligen markera motsvarande funktionsnummer vid beställning, där (551) anger RoHS-överensstämmelse (kontakter innehåller kadmium) och (555) anger RoHS-överensstämmelse (kontakter innehåller inte kadmium).
Kopplingsschema, monteringshål storlek enhet: mm
(1) Måtttoleranser är inte specificerade för vissa yttre dimensioner av produkten. När de yttre måtten är ≤1 mm är toleransen ±0,2 mm; när de yttre måtten är mellan 1~5 mm är toleransen ±0,3 mm.
När den totala storleken är >5 mm är toleransen ±0,4 mm;
(2) Monteringshålets dimensioner utan dimensionstolerans är ±0,1 mm.
Saker att notera:
- Fabrikstillståndet för det magnetiska låsreläet är återställningstillståndet, men på grund av faktorer som påverkan under transport eller installation av reläet kan det ändras till åtgärdstillstånd. Därför, vid användning (strömförsörjning
När du är ansluten, återställ den till åtgärdsläget eller återställ tillståndet efter behov.
- För att säkerställa att det magnetiska låsreläet agerar eller återställs, måste magnetiseringsspänningen som appliceras på spolen nå märkspänningen och pulsbredden måste vara större än 5 gånger åtgärds- eller återställningstiden. Gör inte det
När du lägger spänning på åtgärden och återställer spolarna, lägg inte spänning på spolarna under en längre tid (mer än 1 minut).
- Under produkttransport, förvaring och applicering, håll produkten borta från starka magnetfält för att undvika förändringar i driftspänning och återställningsspänning.
