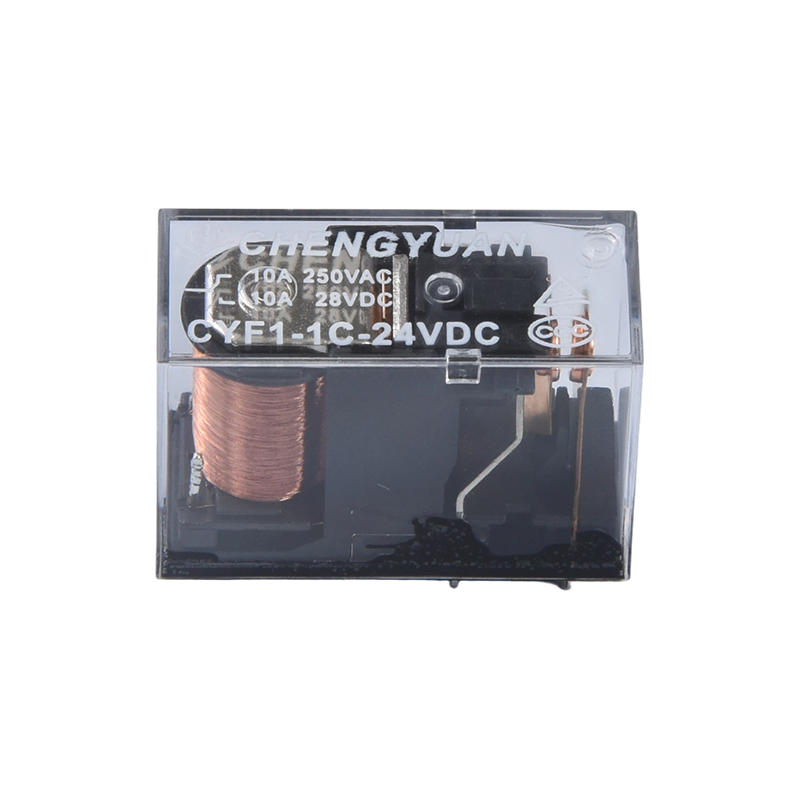

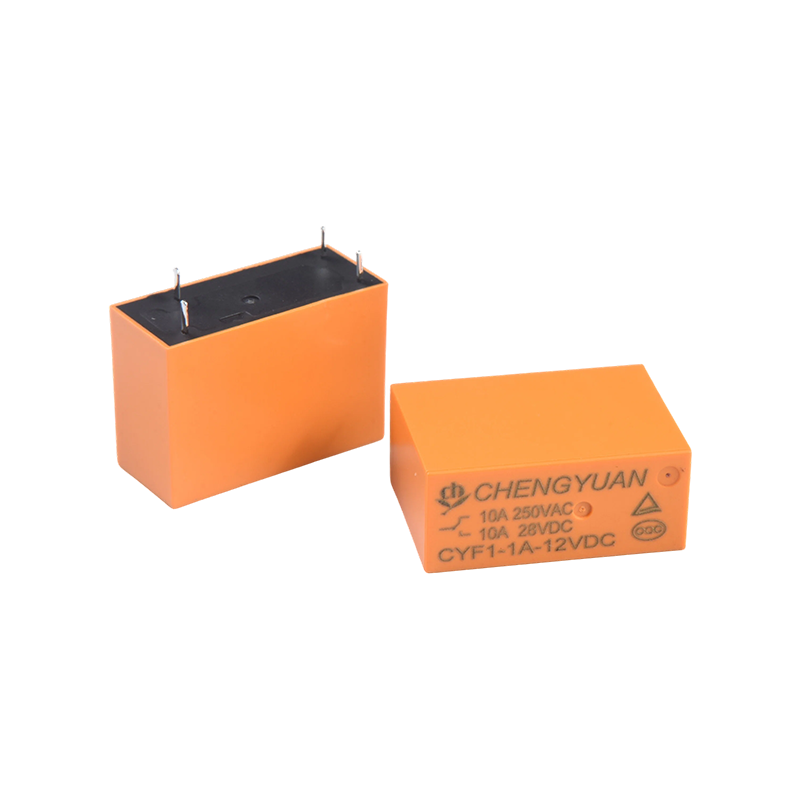

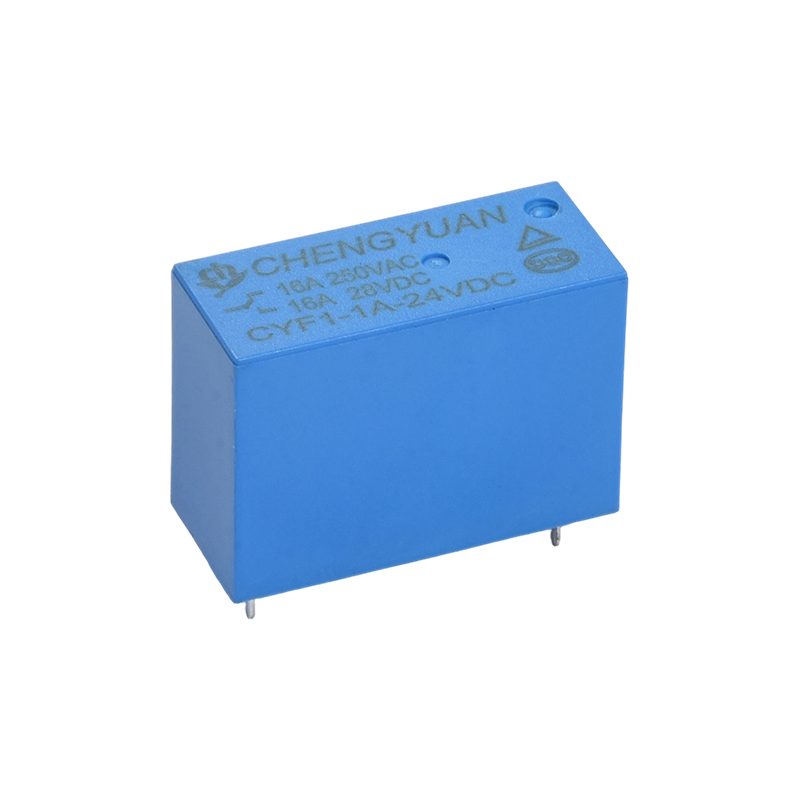

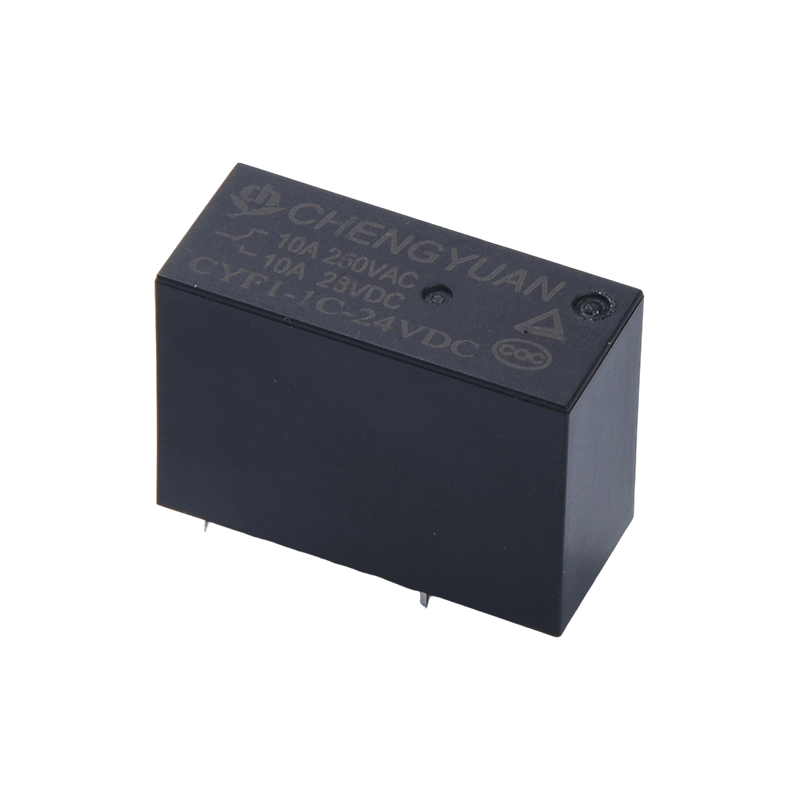

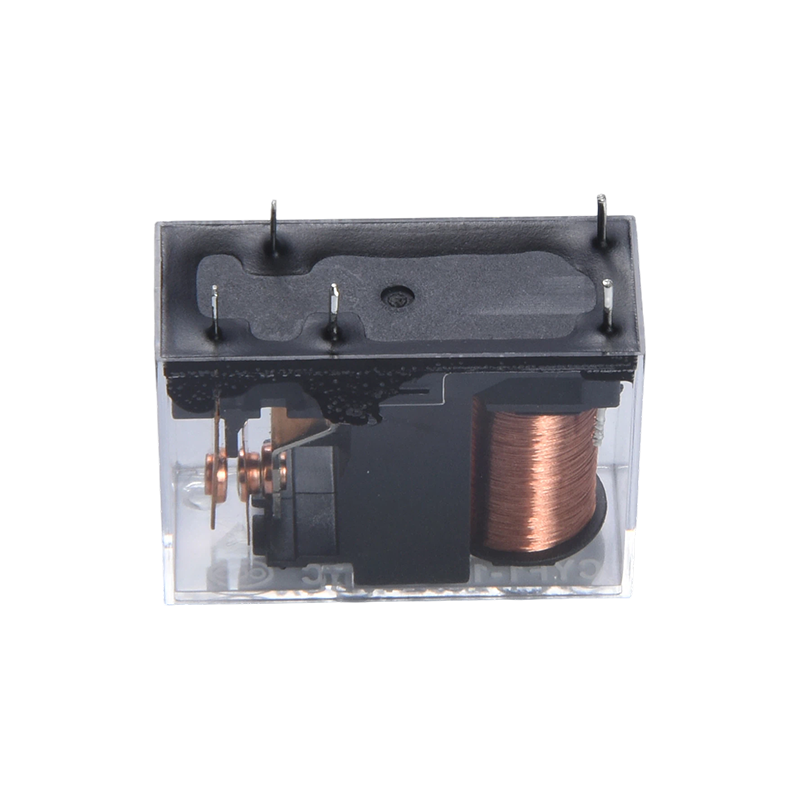

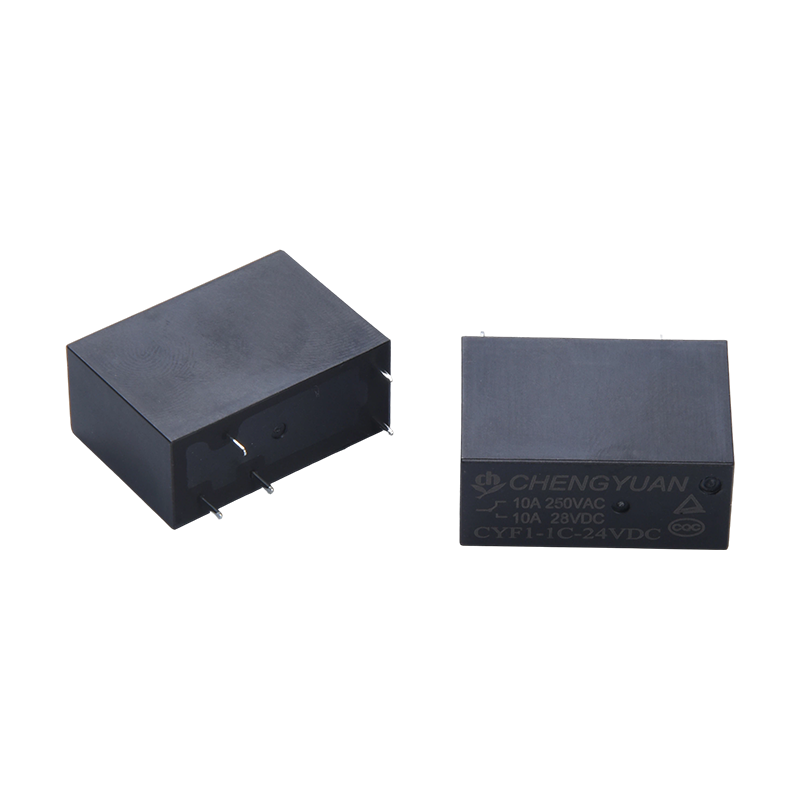

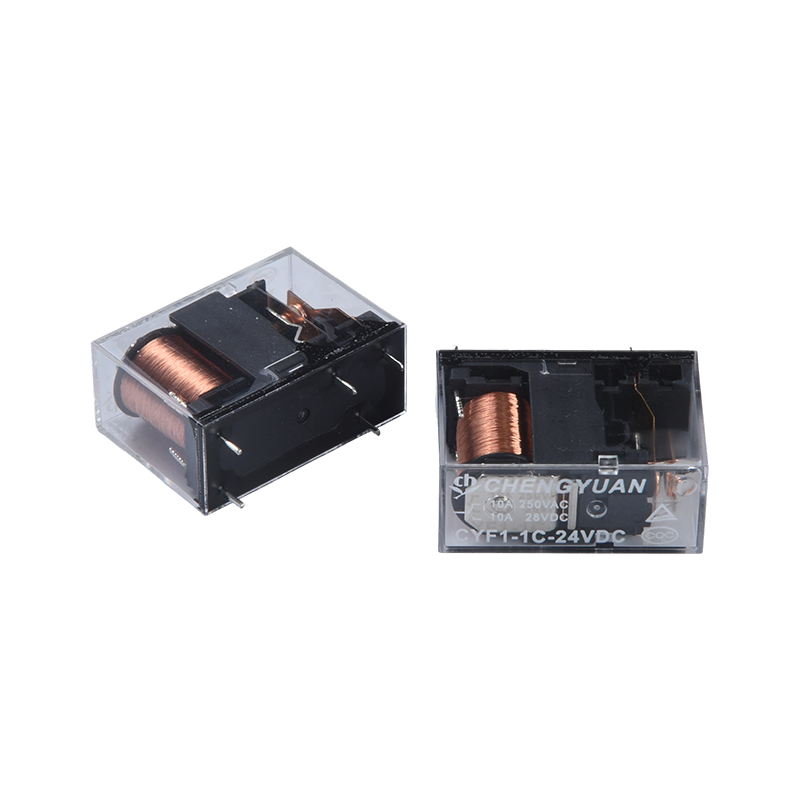

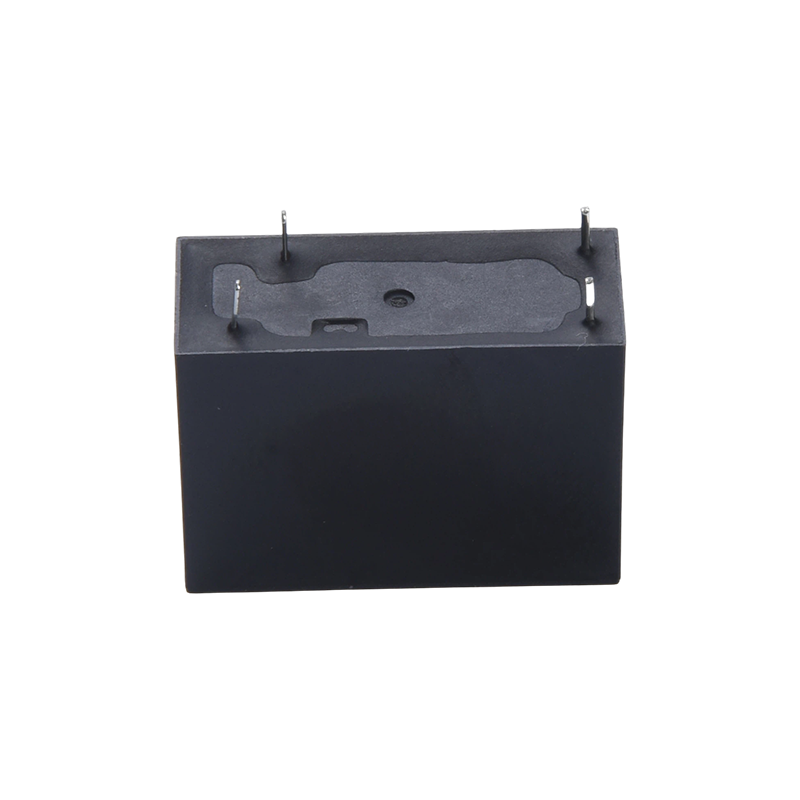

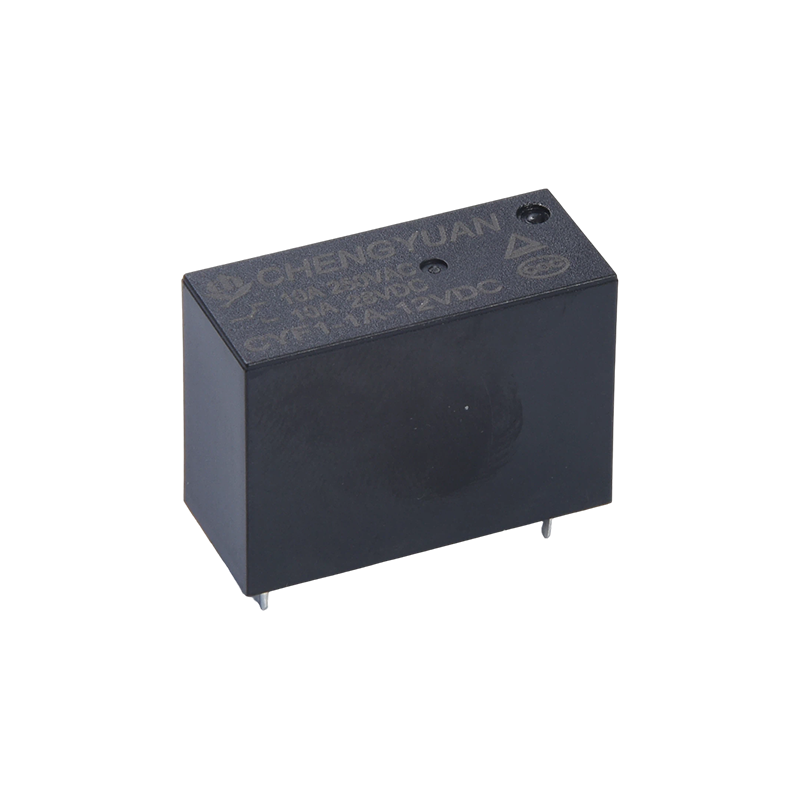

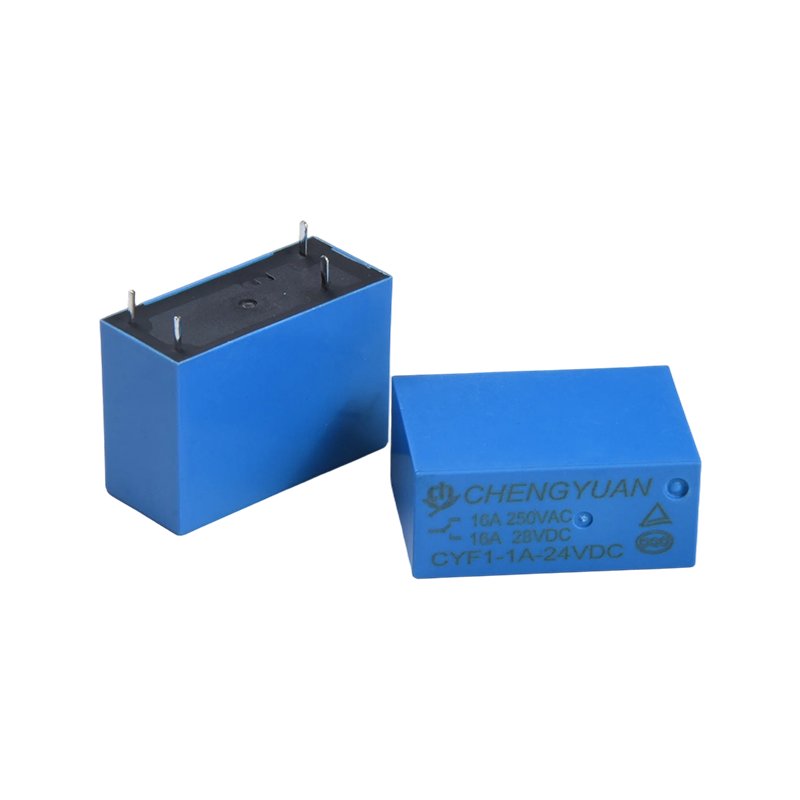

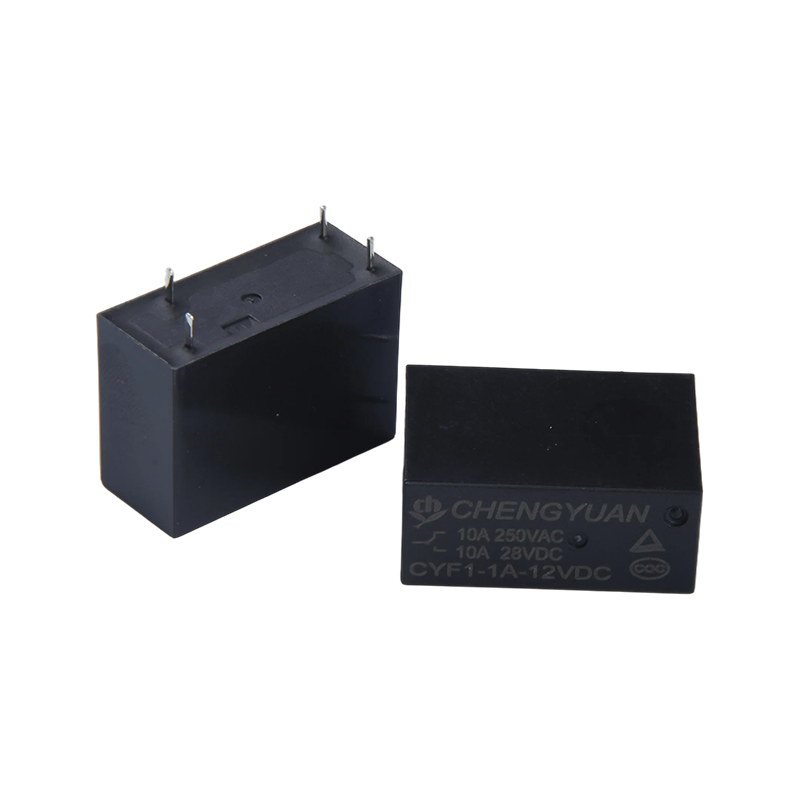

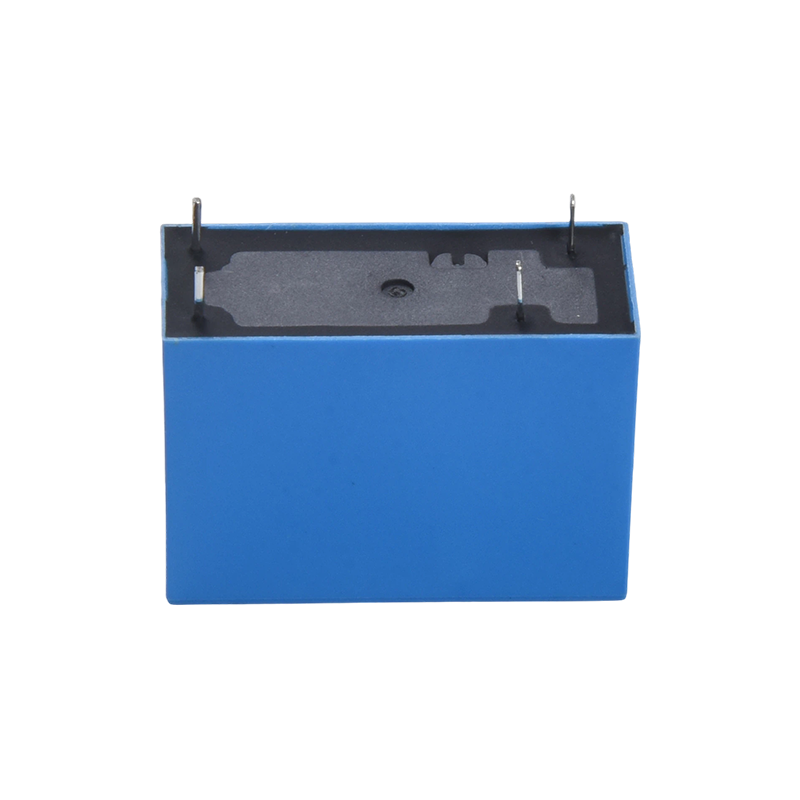

Funktioner:
• Tål prestanda för ultrahög spänning: Tål upp till 5000 volt, ger utmärkt isoleringsprestanda, minskar risken för kretsbrott och förbättrar utrustningens driftsäkerhet.
• Flexibel spolespänning: Stöder ett brett spolespänningsområde på 3VDC-48VDC, som direkt matchar olika styrkretsspänningsspecifikationer utan behov av ytterligare spänningsomvandlingskomponenter.
• Kompakt strukturell design: Liten storlek, lämplig för scenarier för montering av kretskort med hög densitet, vilket sparar intern utrustningsutrymme och förbättrar flexibiliteten i kretslayouten.
• Hög belastningsomkopplingskapacitet: Kontaktomkopplingskapacitet upp till 17 ampere, med nominell belastning som täcker 10A 250VAC/28VDC och 16A 250VAC/28VDC, lämplig för kretskopplingsbehov med medel till hög effekt.
• Dubbel auktoritativ certifiering: Certifierad av TUV och CQC, överensstämmer med internationella och inhemska säkerhetsstandarder, uppfyller behoven hos slutproduktapplikationer på flera marknader.

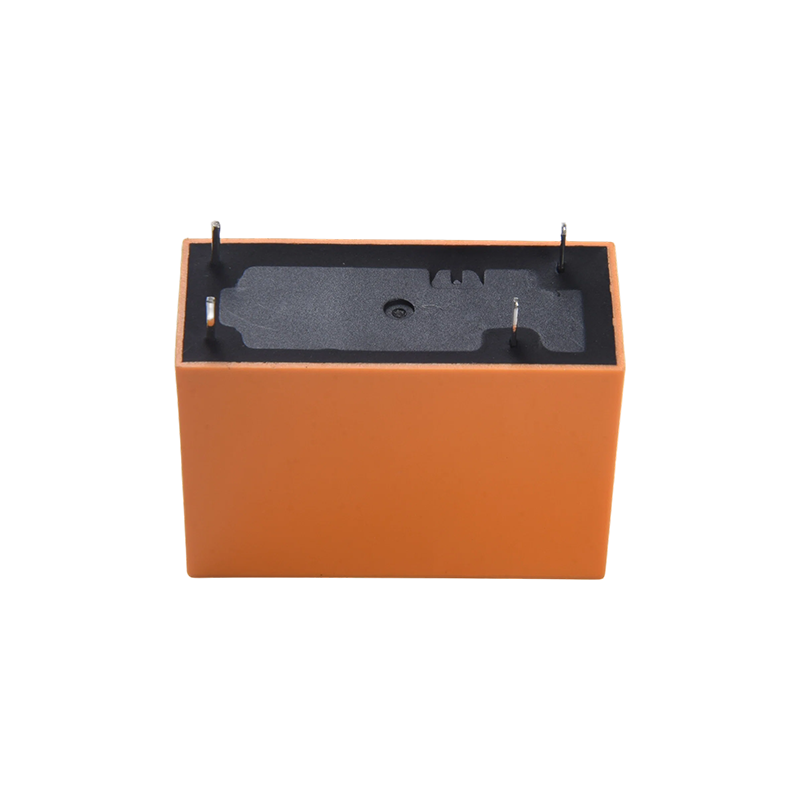

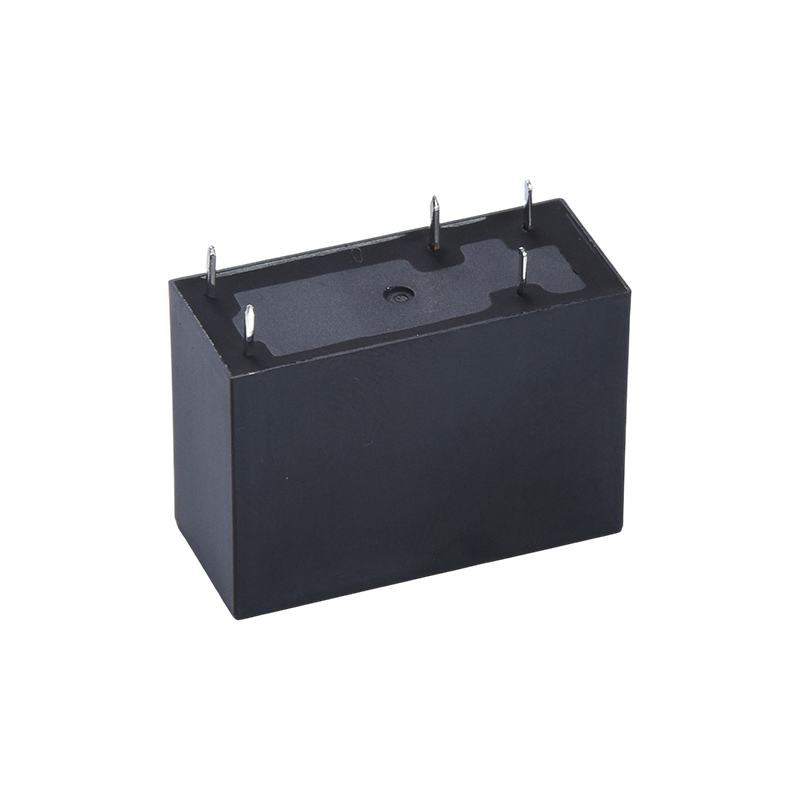

• Bekväm PCB-montering: Använder en 5-stiftsstruktur, vilket underlättar lödning och fixering på kretskort, vilket resulterar i hög monteringseffektivitet och kompatibilitet med automatiserade produktionsprocesser.
• Stabil kopplingsprestanda: Använder en enpolig enkelgångskontakt (SPST) som ger tydlig kopplingslogik och stabilt kontaktmotstånd, vilket säkerställer tillförlitligheten hos kretsens på/av-omkoppling.
Tillämpliga scenarier:
• Hushållsapparater: Ström på/av-kontroll för små apparater med hög effekt (som elvärmare, induktionsspisar) och automatisk styrning av köksapparater.
• Industriell styrning: Signalomkoppling och effektstyrning för industriell automationsutrustning, små PLC-styrmoduler och motorstyrkretsar. • Smart kraftutrustning: Smarta fördelningsboxar, kraftfördelningsmoduler och laddningsstaplars hjälpstyrkretsar, anpassade för scenarier med hög spänning och hög belastning.
• Säkerhetsutrustning: Strömförsörjning för säkerhetsövervakning och kretsväxling för passersystem, som förlitar sig på stabil prestanda för att säkerställa kontinuerlig drift av utrustningen.
Kontaktdata
| Typ | CYF1 |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Max. byter ström | 12A | 17A |
| Max. omkopplingsspänning | 277VAC |
| Max. strömbrytare | 3324VA | 4709VAC |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 15 ms Max. (Ingen diod) |
| Släpptid | 5ms Max. ( Ingen diod) |
| Isoleringsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 1000VAC, 50/60Hz i 1min |
| Mellan spole och kontakt: 5000VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃ ~ 85℃ (ingen kondens) |
| Vikt | Ca. 14g |
Spoledata (vid 20 ℃)
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | (Max.) Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 3 | 240 | 12.5 | Cirka 0,72 W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Cirka 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Uppgifterna som visas ovan är startvärden. Applicera inte högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.

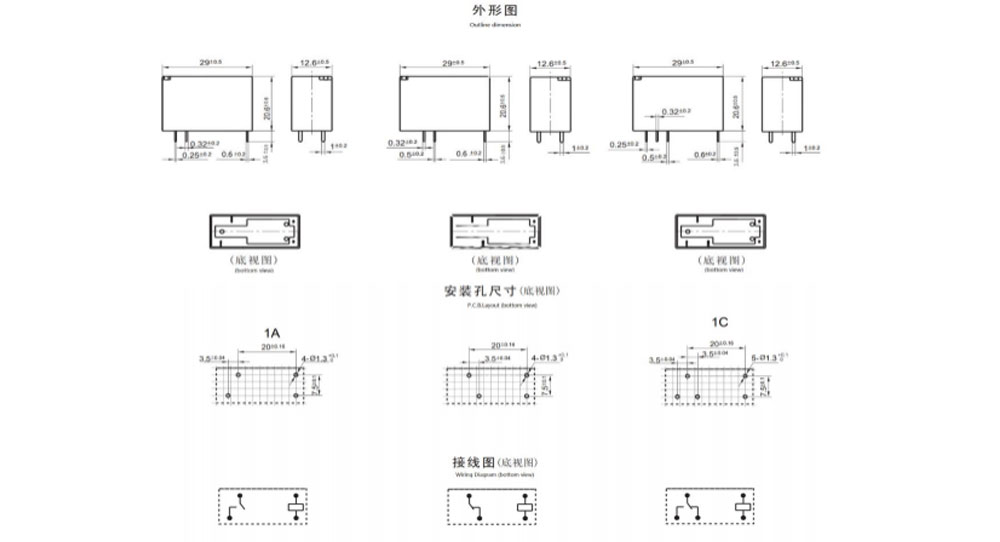

Konturdimension, Kopplingsschema, PCB layout (Enhet: mm)

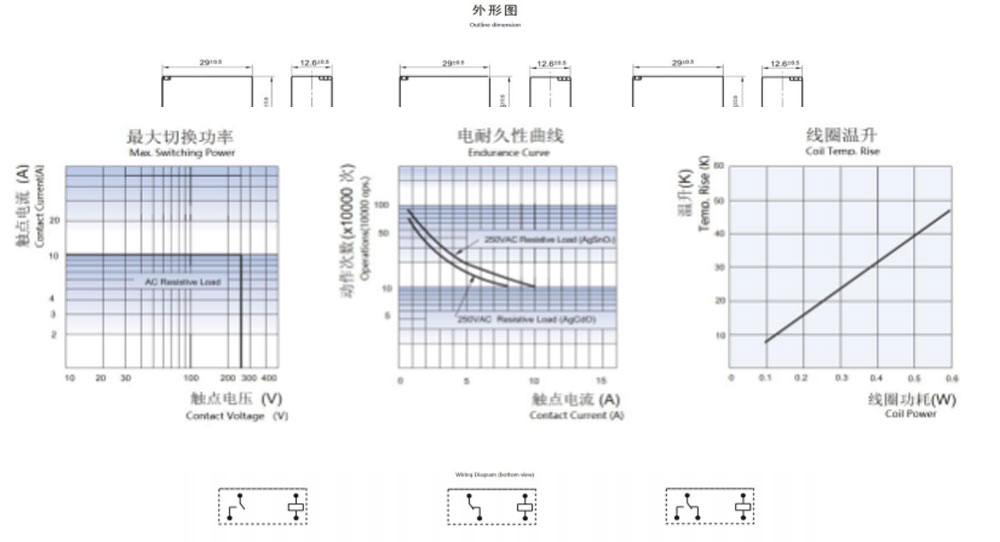

Karakteristiska kurvor
Beställningsinformation
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1： Typ：CYF1
2: Med H: Högkontaktbelastning, 16A Utan H: Standardbelastning, 10A
3: Antal poler: 1-1 pol
4: Kontaktarrangemang: C Fom C ; H Från A ; B Från B
5: Nominell spänning: 3,5,6,9, 12, 18,24,48VDC
6: Kapslingsfärg: T -Transparent, H-Black, L-Blue
7: Spoletyp: D-0,72W L-0,54W
8: Skyddskonstruktion: S-Fluxsäker,
SH-Sealed typ tvättbar
9: Specialparameter: Noll-standardtyp
Bokstav eller siffra - Särskilda krav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
