Ugnskontaktorguide: Spolespänning, kontaktvärden, testning och utbyte

Ett no-heat call på årets kallaste morgon slutar vanligtvis vid samma komponent. Termostaten ringer, styrkortet skickar 24 VAC, transformatorn checkar ut och värmeelementen är fortfarande kalla. Ugnskontaktorn är den del som slutade göra sitt jobb.

En ugnskontaktor är en kraftig elektrisk strömbrytare. En lågspänningsspole, nästan alltid 24 VAC i bostadsutrustning, drar in nätspänningskontakter som bär hela strömmen från värmeelement eller en fläktmotor. Tre siffror definierar den korrekta delen: spolspänning, kontaktströmsmärke vid den applicerade spänningen och polkonfiguration. Matcha alla tre och kontaktorn går under år av uppvärmningssäsonger. Missa en och resultatet är svetsade kontakter, en tjattrande spole, eller samma no-heat call nästa vinter.

Vad en ugnskontaktor gör i kretsen

Kontaktorn finns för att hålla lågspänningsstyrledningar borta från nätspänning. Termostater och styrkort arbetar vid 24 V AC, vilket är säkert att dra genom tunn termostatkabel. Värmeelement, fläktmotorer och kompressorer arbetar på 120, 208, 240 eller 277 VAC och kan dra tiotals ampere. Kontaktorn sitter på den gränsen. Dess spole är ansluten till styrkretsen, dess kontakter är anslutna till linjekretsen, och de två rör aldrig elektriskt.

Var delen bor beror på utrustningen:

• Elektriska ugnar och lufthanterare: kontaktorn växlar grupper av värmeelement och arbetar ofta tillsammans med sequencers som sätter in elementen under flera sekunder.
• Gasolugnar: en kontaktor eller fläktrelä kopplar fläktmotorn till nätspänning när styrelsen bestämmer att värmeväxlaren är tillräckligt varm.
• Förpackade enheter och utomhussektioner: kontaktorn växlar kompressor och kondensorfläkt tillsammans, varför dess klassificering anges i låsta rotorförstärkare såväl som löpande ampere.

Det är värt att separera kontaktorn från de små reläerna på ett ugnsstyrkort. Kortreläer kopplar om gasventilen, induceraren eller en luftfuktare och hanterar en förstärkare eller två. Kontaktorn klarar den tunga belastningen, och den skillnaden i drift driver varje klass som är tryckt på dess etikett.

Siffrorna som är viktiga innan du anger eller ersätter

Spolespänningen kommer först. En 24 VAC-spole kommer inte att dra in tillförlitligt på en 120 VAC-krets, och en 240 VAC-spole på en 24 VAC-krets kommer helt enkelt inte att röra sig. De flesta ugnstransformatorer för bostäder är 24 VAC och märkta runt 40 VA, tillräckligt för en kontaktorspole plus en gasventil och ett kort. Spolar tolererar en viss sänkning, men när transformatorn är svag eller termostatkabeln är underdimensionerad, tjattrar kontaktorn istället för att stänga rent, och klapprande bränner en spole snabbare än något annat.

Kontaktbetyg kommer på andra plats och har två delar. Resistivvärdet, ofta 25, 30 eller 40 A vid 240 till 277 VAC, täcker värmeelementbanker. Motorns klassificering anges som fulllastförstärkare och låsta rotorförstärkare, och det är antalet som spelar roll när en kompressor sitter på kontakterna. En 40 A resistiv kontaktor är inte automatiskt en 40 A kompressorkontaktor.

Sedan kommer de mekaniska detaljerna:

• Polkonfiguration: enkelpolig för ett ben, tvåpolig för 240 VAC enfas, trepolig för trefas.
• Terminaltyp: skruvterminaler, kvartstums snabbkopplingar eller boxklackar.
• Monteringsfotavtryck, konsolstil och placeringen av spolterminalerna.

När belastningen är liten använder en del utrustning ett kraftrelä som löds fast på styrkortet istället för en separat panelkontaktor. En del som CYF3 SPST PCB-relä, klassad 16 A vid 250 VAC, täcker ombordkoppling där en full kontaktor skulle vara överdimensionerad.

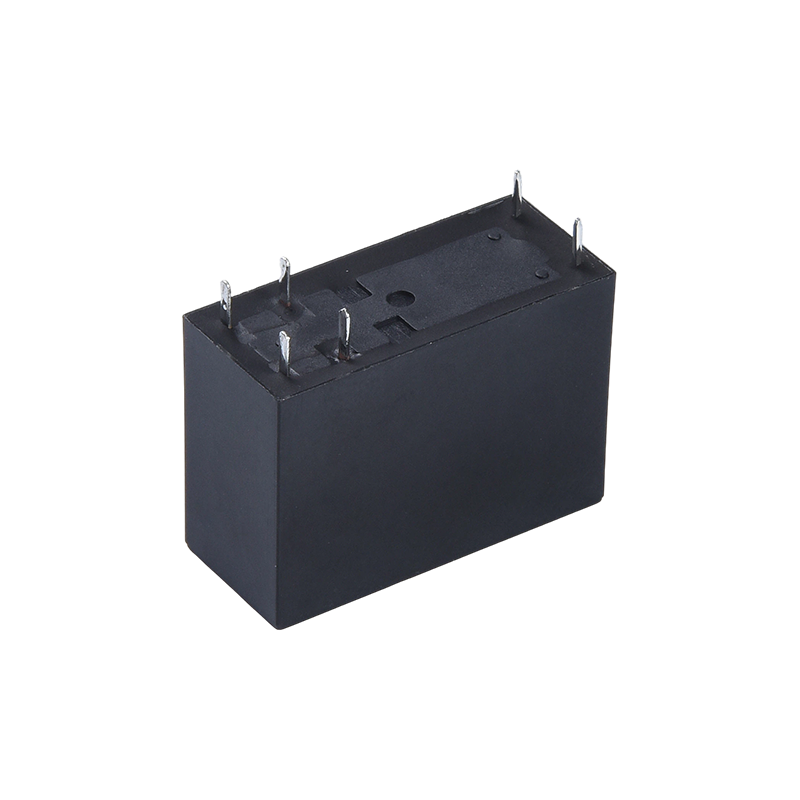

CYF3 PCB-relä för ombordkoppling Ett kompakt 16 A 250 VAC PCB-relä för styrkortskoppling där en separat panelkontaktor skulle vara överdimensionerad; isolering med hög spolkontakt stöder kompakt utrustning. Visa produkt →

Symtom som talar om för dig att kontaktorn inte fungerar

En kontaktor misslyckas sällan utan förvarning. Misslyckandemönstret brukar peka på den exakta delen som gav upp.

• Ingen värme med fläkten igång: spolen är öppen eller kortet levererar inte 24 VAC till den. Kontrollera spänningen vid spolen innan du fördömer delen.
• Skrattande eller surrande: spolen får inte tillräckligt med spänning för att hålla ankaret inne, ofta en svag transformator eller en korroderad anslutning.
• Värme som inte stängs av: kontakterna är stängda. Den övre gränslägesbrytaren är det enda som stoppar elementen, och den kommer att lösa ut upprepade gånger tills kontaktorn byts ut.
• Bränd lukt eller en missfärgad spole: spolens isolering har misslyckats, vanligtvis efter en lång period av prat eller en kortsluten styrkrets.
• Gropiga eller svärtade kontakter: kontaktorn stänger fortfarande, men motståndet över de slutna kontakterna har klättrat, värme byggs upp vid terminalerna och jobbet förvandlas till en ledningsreparation istället för ett byte av delar.

Ett spänningsfallstest fångar det sista fallet innan det blir dyrt. Med kontaktorn stängd och lasten igång, mät över ledningsterminalerna på varje pol. En sund uppsättning kontakter tappar bara en bråkdel av en volt. När avläsningen väl klättrar förbi ungefär en halv volt vid märkström, är gropbildningen väl igång och delen hör hemma i nästa servicebesök, inte nästa haveri.

Testa en ugnskontaktor i sex steg

Testningen tar cirka femton minuter med en multimeter.

1. Stäng av strömmen vid ugnsfrånskiljaren och vid brytaren, kontrollera sedan med en mätare vid ledningsterminalerna.
2. Fotografera terminallayouten innan du tar bort någon ledning.
3. Koppla bort spolkablarna och mät spolresistansen. Jämför med märkskyltens värde eller en känd bra enhet. En öppen läsning betyder en trasig spole.
4. Applicera 24 VAC från en känd transformator direkt till spolen. Ett fast enda klick betyder att magnetkretsen fungerar. Surrande eller tystnad pekar på en spole eller ett mekaniskt fel.
5. Med spolen strömlös, kontrollera kontinuiteten över varje pol. Den ska läsas öppen. Aktivera spolen och bekräfta att varje pol läser stängd.
6. Återanslut allt, återställ strömmen och mät spänningsfallet över de slutna kontakterna under belastning. Det här steget är det som oftast hoppas över, och det är det som förutsäger ett upprepat samtal.

Att välja en ersättare utan att nedgradera kretsen

Den säkraste ersättningen matchar originalet vad gäller spolspänning, kontaktmärke vid pålagd spänning, polantal och montering. Det vanligaste misstaget är att montera en del eftersom konsolen och terminalerna är i linje medan kontakten är lägre än originalet. En 30 A-kontaktor i stället för en 40 A-del kommer att fungera på en mild dag och svetsar sina kontakter den första kalla morgonen när varje elementbank aktiveras på en gång.

Två vanor förhindrar återuppringningar:

• Verifiera den faktiska lasten, inte bara den gamla etiketten. Om en fläktmotor eller kompressor ersattes med en annan modell kan fulllastförstärkarna ha ändrats.
• Kontrollera spolspänningen vid terminalerna medan termostaten anropar. En avläsning långt under 24 VAC betyder att kontaktorn inte är grundorsaken, och att transformatorn eller styrledningarna behöver åtgärdas först.

Högströmsomkoppling i värme- och kompressorkretsar kommer ofta ner på ett robust enpoligt effektrelä med generöst kontaktavstånd och en spole som håller stadigt vid låg spänning. En del som CYT90 högströms SPST-relä, klassad 30 A till 40 A, är byggd för exakt denna klass av belastning.

CYT90 högströmsrelä för tung växling Ett kompakt 30A/40A strömrelä med silverlegeringskontakter, flera monteringsalternativ och högströmsomkoppling för apparater, värmare och industriell styrutrustning. Visa produkt →

Där ett relä slutar och en kontaktor börjar

Gränsen mellan de två är en fråga om plikt och konstruktion snarare än en hård teknisk gräns. Kontaktorer är byggda för bestämda syften omkoppling med bredare kontaktgap, tyngre fjädrar och terminaler som accepterar linjeledning. Principen nedan är densamma som alla andra allmänt elektromagnetiskt relä : en spole genererar ett magnetfält som drar en armatur och flyttar kontakter. Det som förändras är strömmen, kontaktmaterialet och de rörliga delarnas mekaniska styrka.

Panelbyggare brukar dela upp arbetet på två nivåer. Strömbrytning sker vid kontaktorn eller högströmsreläet. Isolering och mellanläggning sker på rälsmonterade moduler, vilket är där en del som MCYF3 14F rälsrelämodul med 16 A-kontakter passar in i ett ugnsstyrskåp eller en större värmepanel.

MCYF3 14F Rail Relay Module för panelbyggare En skenmonterad 14F relämodul med 16 A-kontakter och upp till 32 kanaler, lämpad för centraliserad styrning och insättning i ugnar eller värmepaneler. Visa produkt →

Frågor värda att ställa när du köper i volym

För OEM och panelbyggare är kontaktorn eller reläet en liten artikel med stor effekt på garantikostnaden. Tre punkter är värda att bekräfta innan du gör en beställning.

• Kontaktmaterial och livslängd: silvertennoxid och silverkadmiumoxid beter sig olika under resistiva och induktiva belastningar. Fråga vilket material som används och vilket antal cykler som testades vid märkström.
• Spolens konsistens: batch-till-batch-variation i upptagnings- och bortfallsspänning visar sig som pladder i fält. Fråga hur spolar testas före montering.
• Produktionsspårbarhet: datumkoder, inkommande materialkontroller och testning av kontaktresistans vid slutet av linjen.

Leverantörsbakgrunden är lika viktig som databladet. Ningbo Chengyuan Chuangke Electronics Co., Ltd., som verkar genom cyrelays.com, har tillverkat reläer och elektroniska komponenter i Ningbo sedan 1996 och beskriver sig själv som en tillverkare som kombinerar utveckling, produktion och försäljning, med patent som täcker magnetiska lås- och snäpppassningsstrukturer. Mer information finns på om sidan .

En ugnskontaktor är en enkel del med tre kritiska nummer. Spolespänning, kontaktmärke vid den applicerade spänningen och polkonfigurationen avgör om den överlever en uppvärmningssäsong eller går sönder den kallaste morgonen av en. Gör det rätt, verifiera den verkliga belastningen istället för den gamla etiketten, och kontaktorn slutar vara en återkommande serviceartikel.
