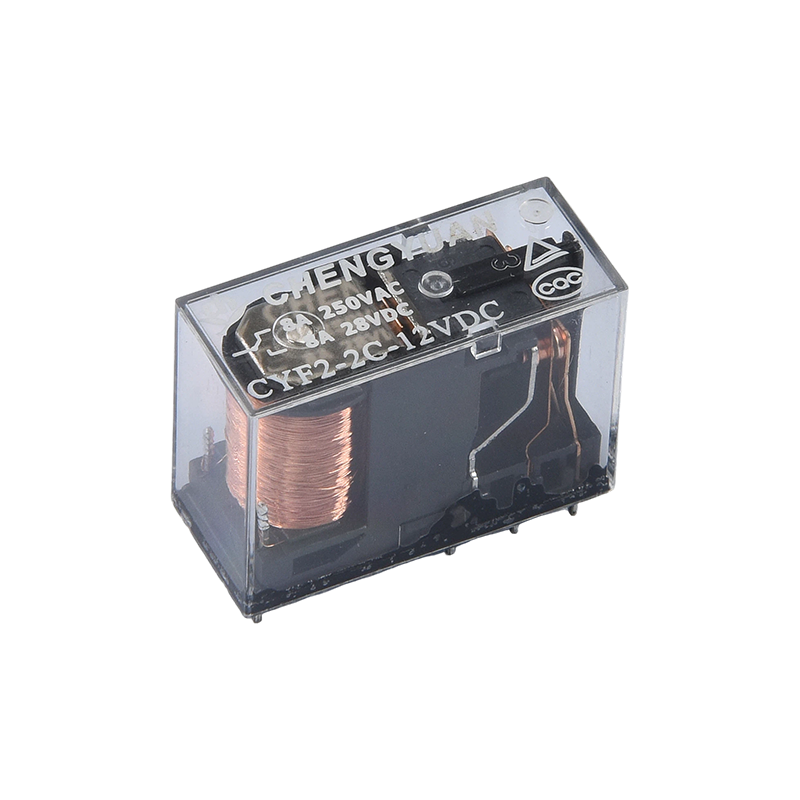

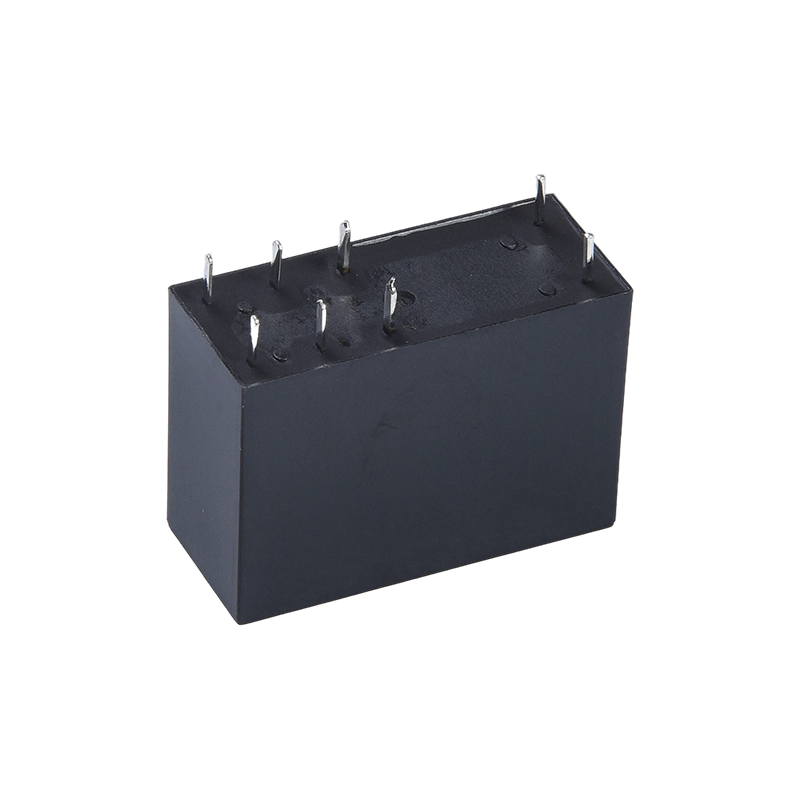

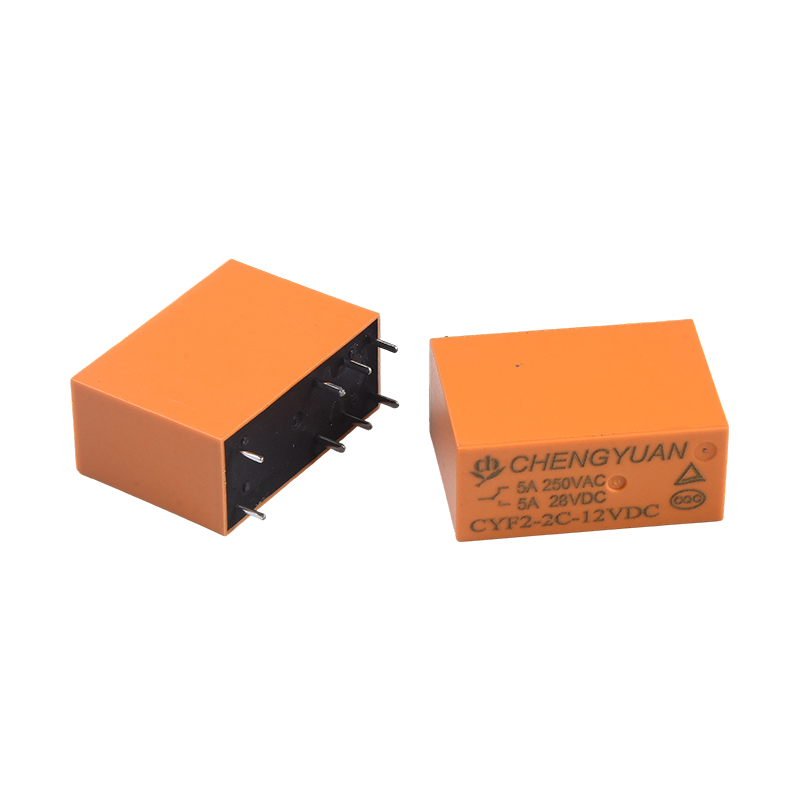

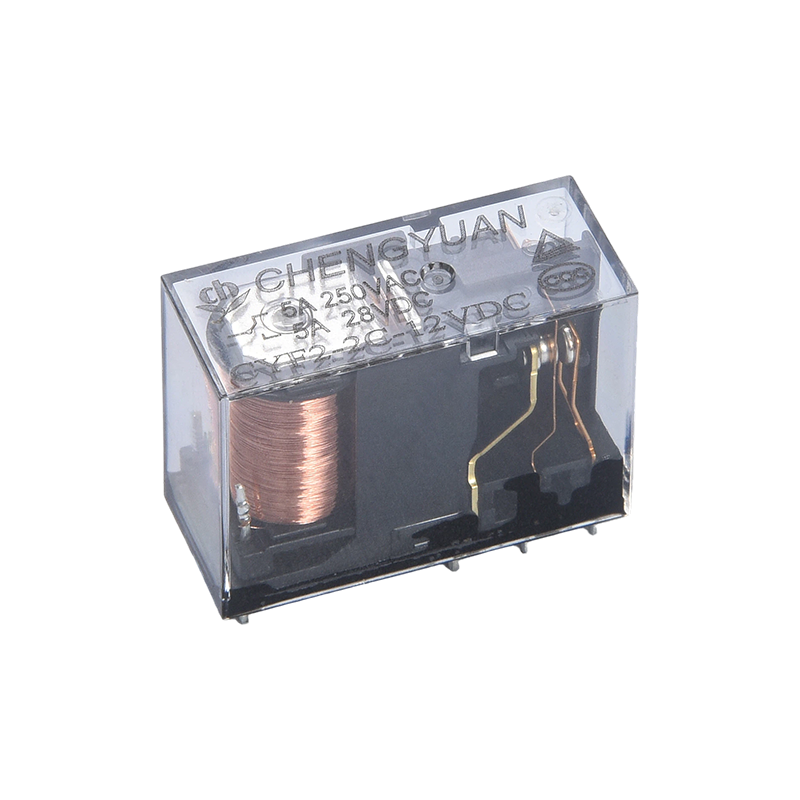

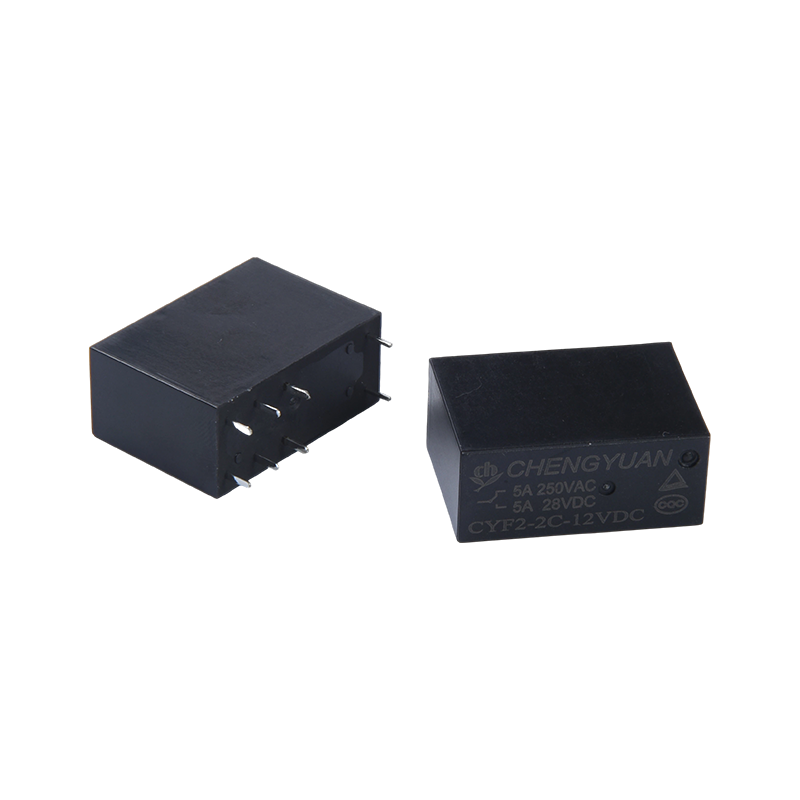

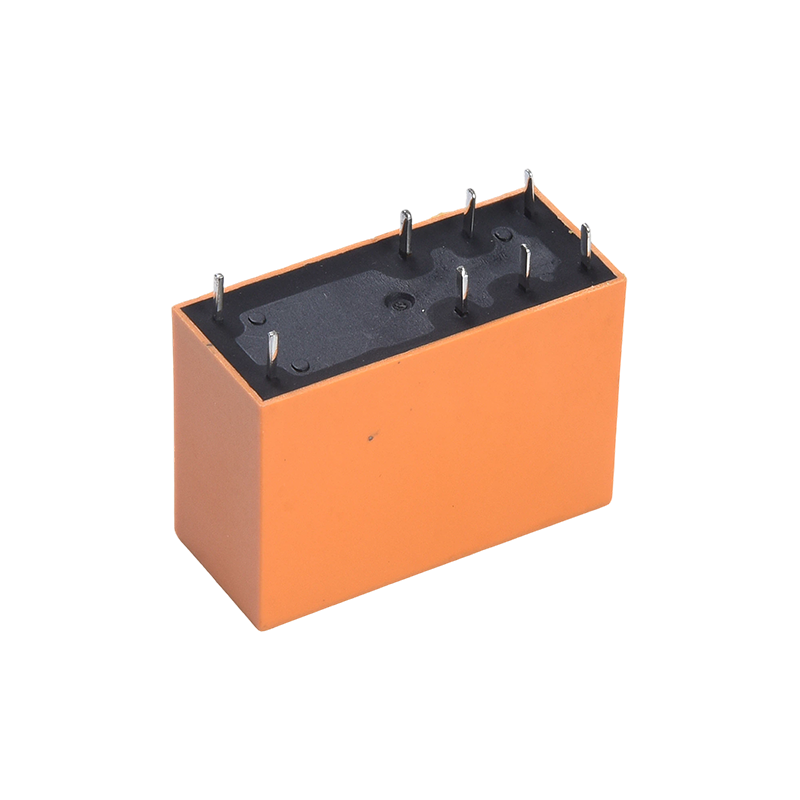

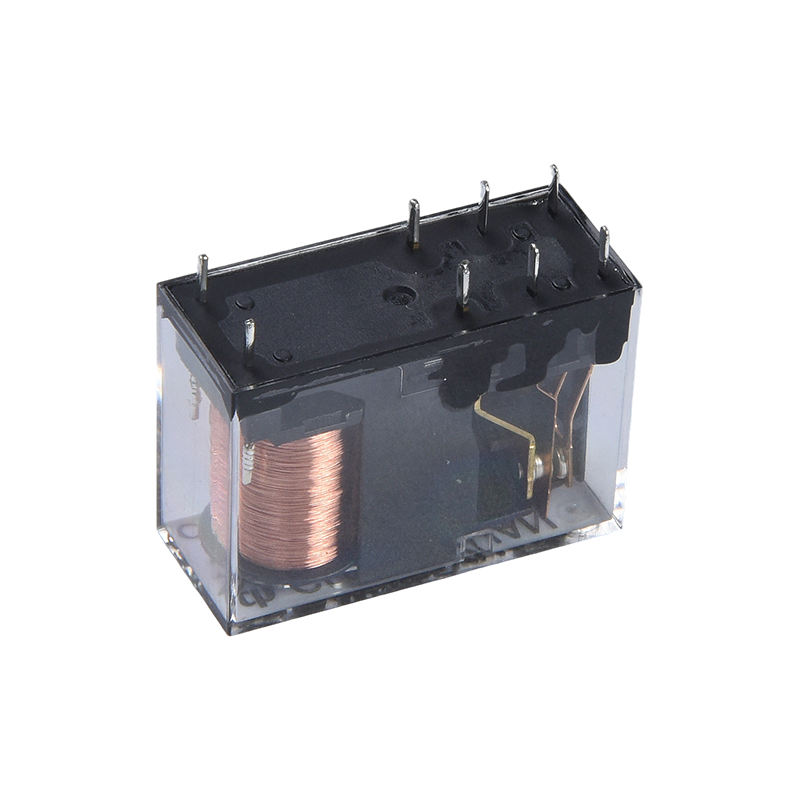

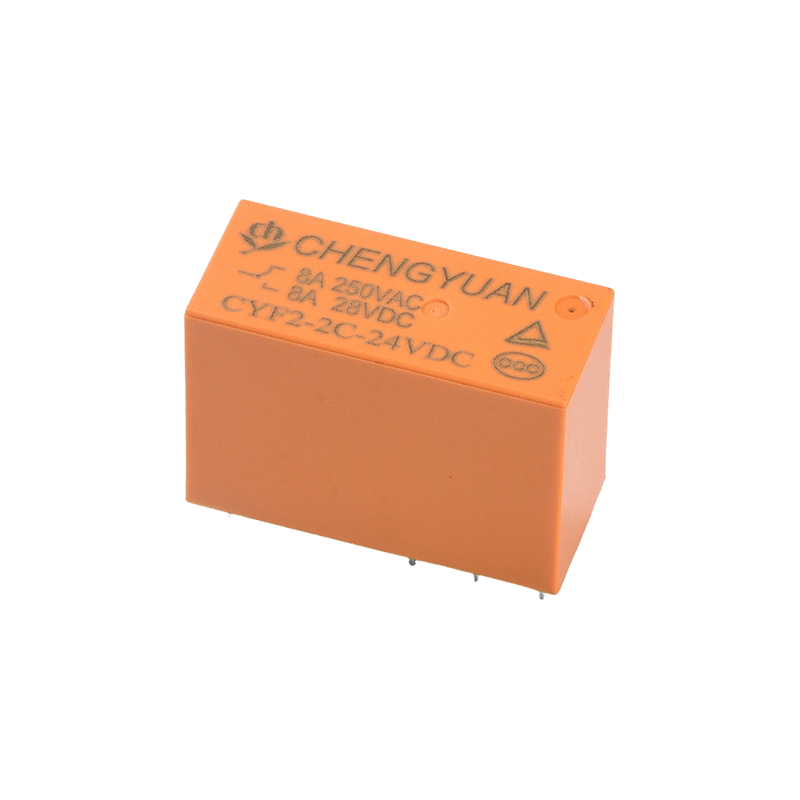

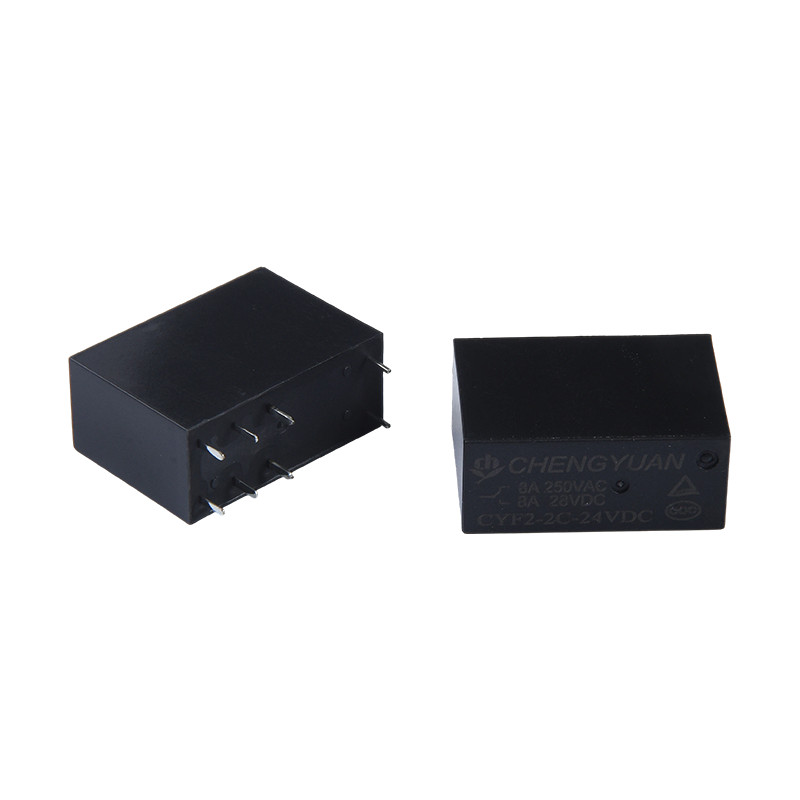

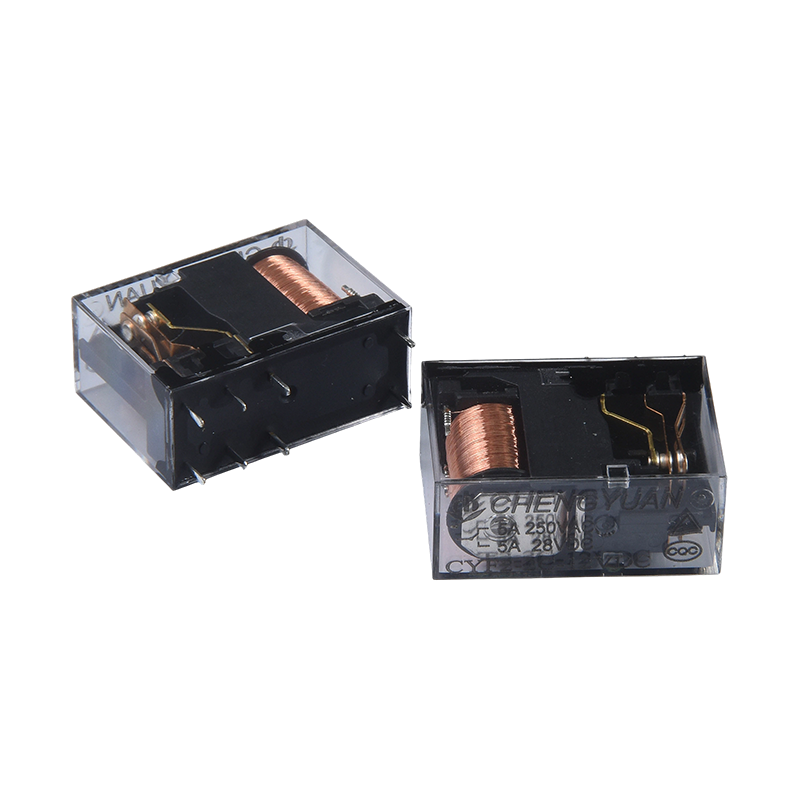

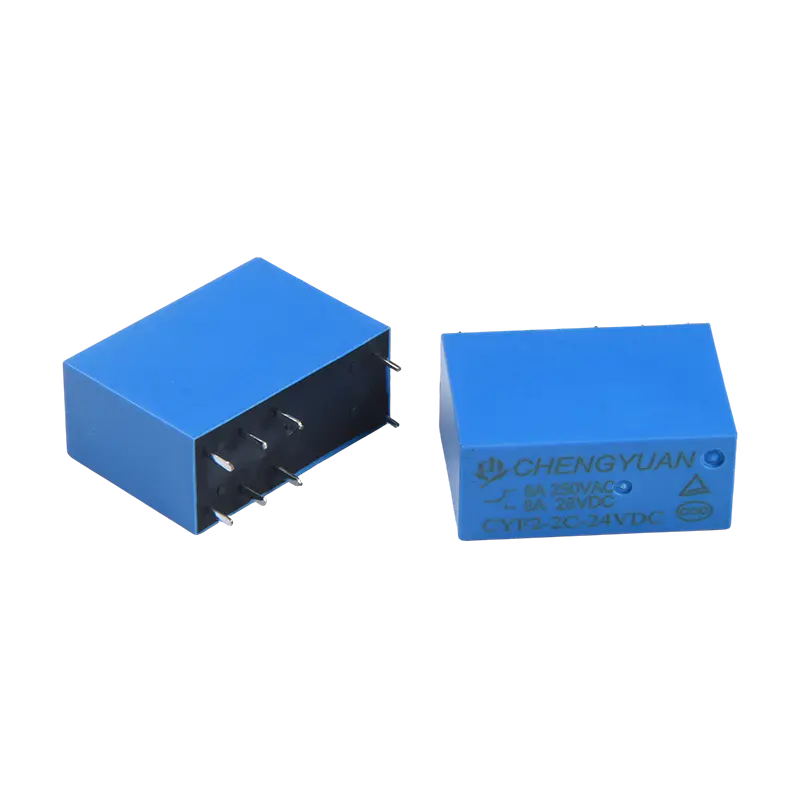

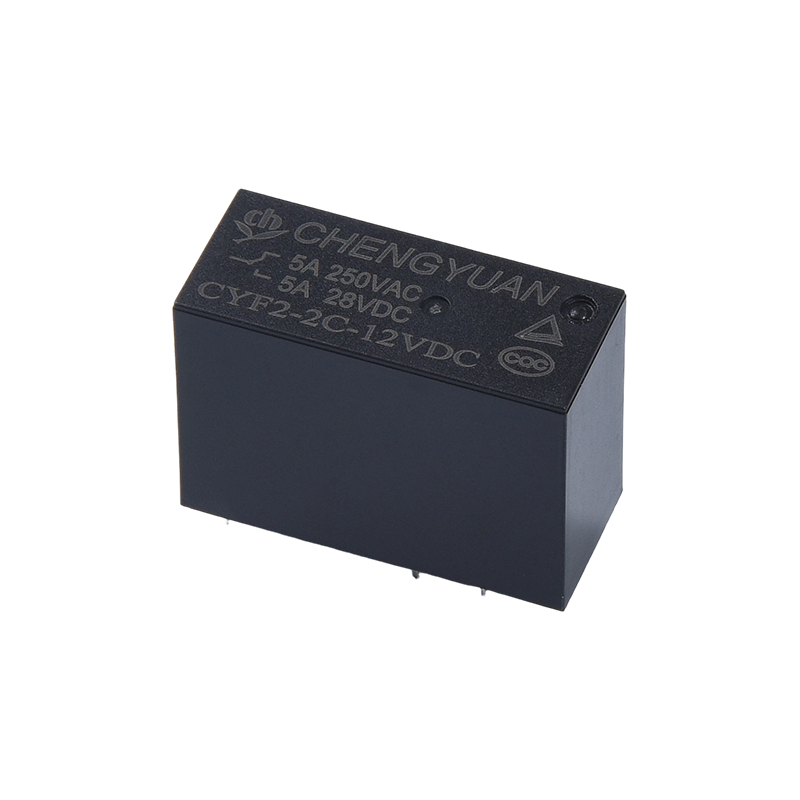

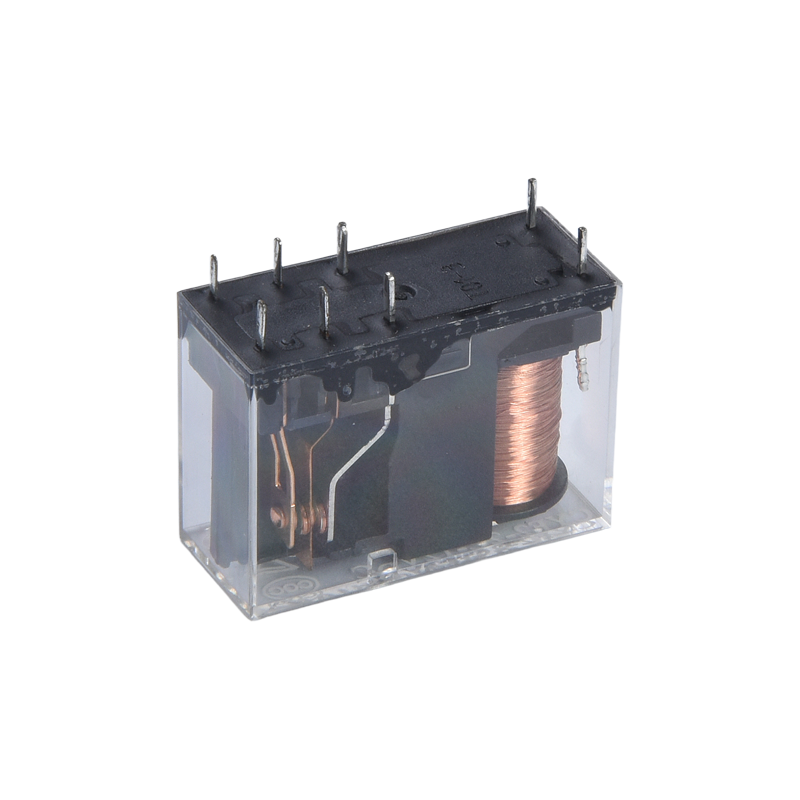

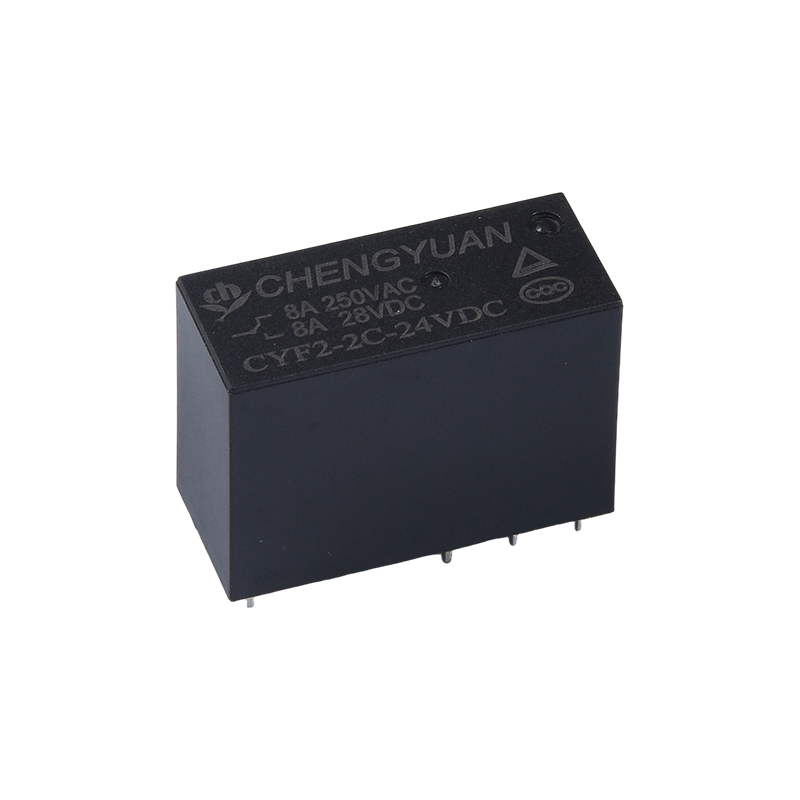

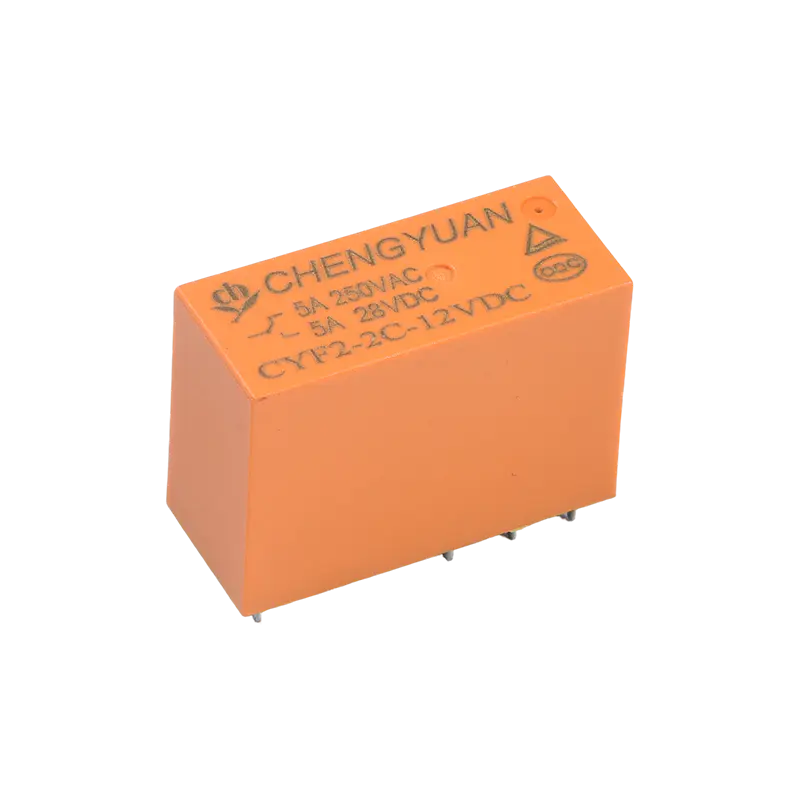

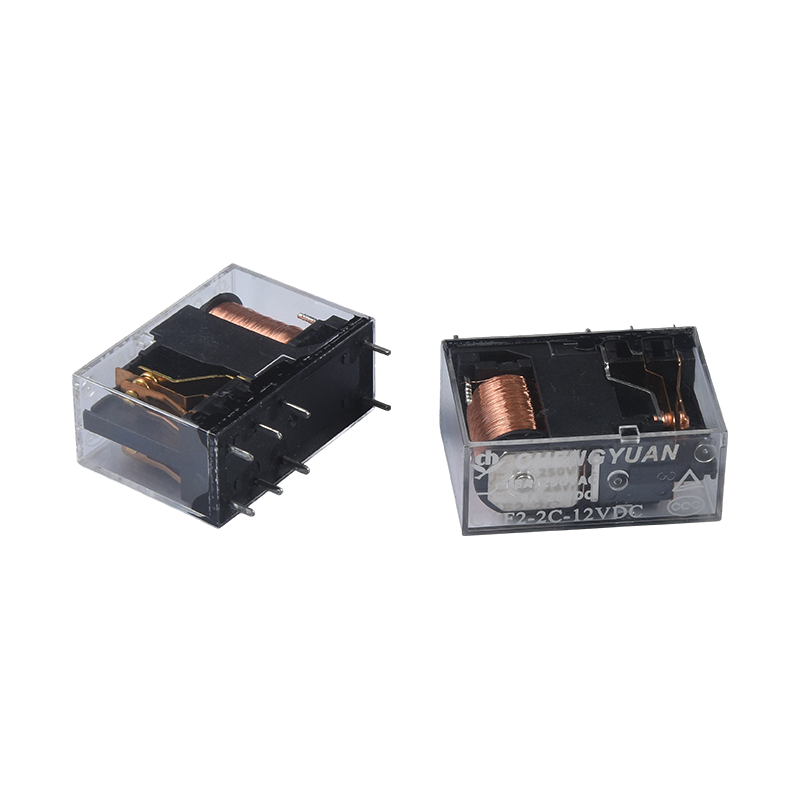

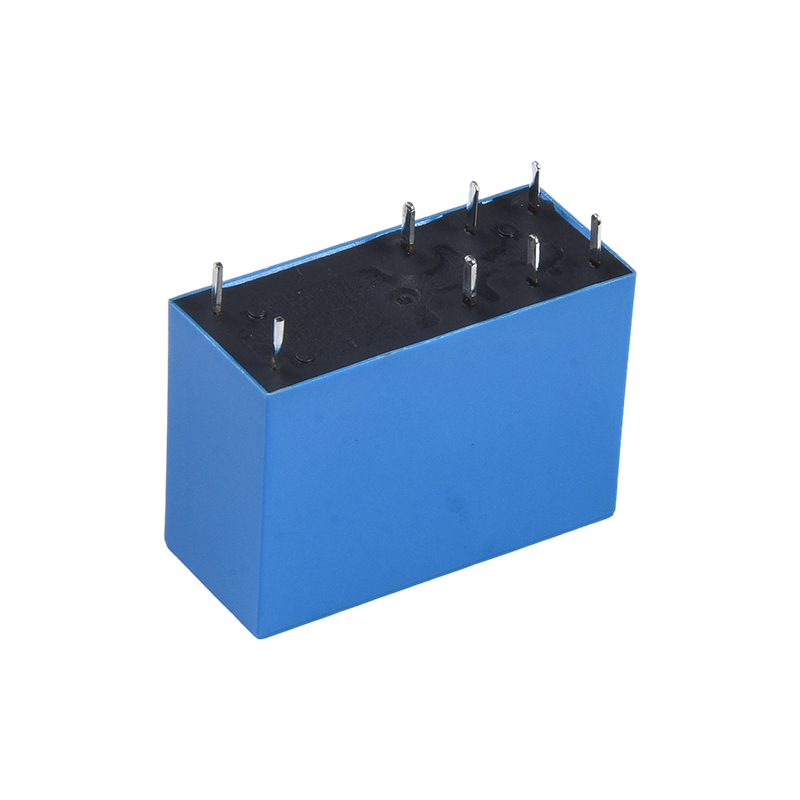

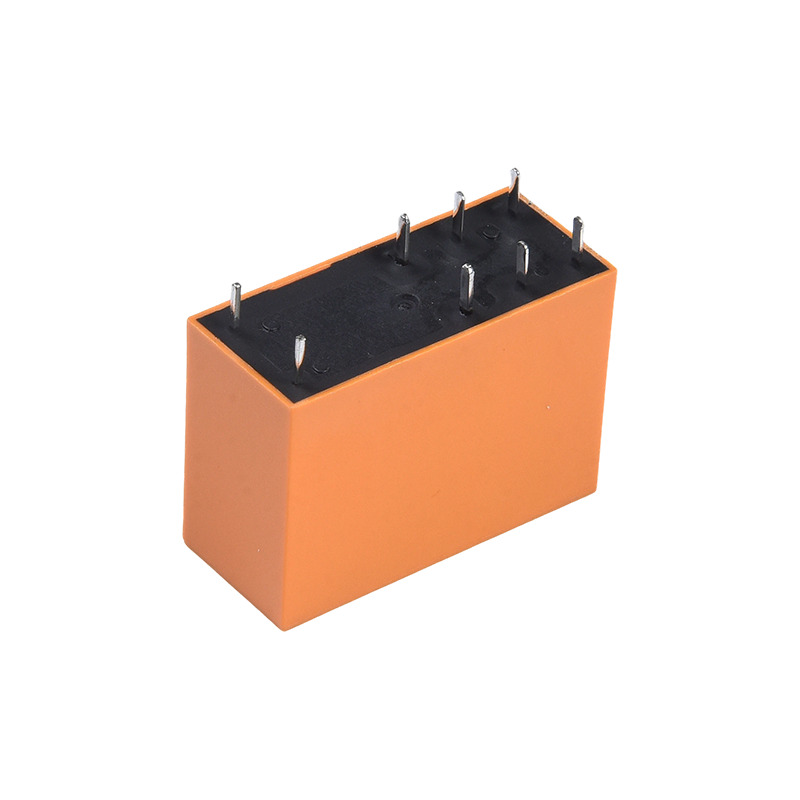

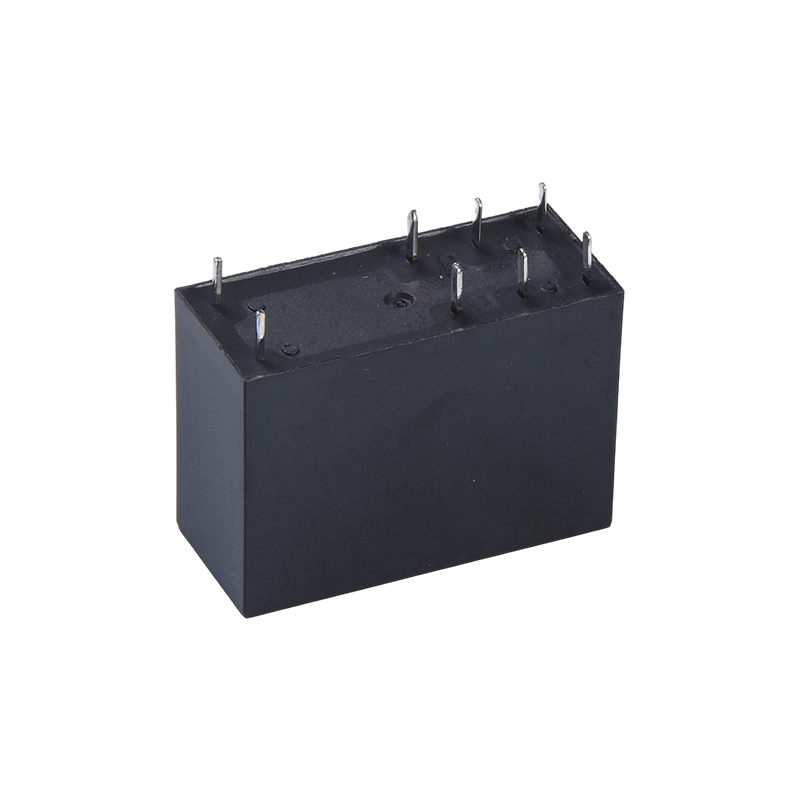

Funktioner:
Högbelastningsanpassning: 17 amp kontaktomkopplingskapacitet, täcker flera belastningsspecifikationer (2 uppsättningar 5A/8A, 1 uppsättning 10A/12A/16A), lämplig för olika kraftkretskrav;
DPDT-struktur: Dubbelpolig dubbelkastkonstruktion möjliggör samtidig/oberoende omkoppling av två uppsättningar kretsar, utökar kontrollfunktionerna och minskar antalet komponenter.
Högspänningsmotståndsisolering: 5000 volt tål spänning mellan spole och kontakter, utmärkt isoleringsprestanda, vilket minskar risken för kretsbrott;
Bred spänningskompatibilitet: 3VDC-48VDC spolespänningsområde, direkt kompatibel med olika styrkretsar utan behov av ytterligare spänningsomvandlingskomponenter;
Kompakt installation: Liten storlek, 8-stiftsstruktur, lämplig för kretskortslayouter med hög densitet, vilket sparar intern utrustningsutrymme;
Auktoritativ certifiering: Certifierad av TUV och CQC, uppfyller internationella och inhemska säkerhetsstandarder, lämplig för flera regionala marknader.
Stabil drift: Pålitlig kopplingskontroll baserad på elektromagnetiska principer, stabilt kontaktmotstånd, snabb respons, lämplig för kontinuerlig drift i miljöer med låg effekt.
Bekväm montering: Vanlig 8-stiftsstruktur underlättar automatiserad lödning, förbättrar produktionseffektiviteten och minskar monteringsfel. Tillämplig
Scenarier:
Industriellt område: Signalomkoppling och effektstyrning för industriell automationsutrustning, PLC-styrsystem och elektriska system för verktygsmaskiner;
Strömförsörjningsskydd: Omkopplingskretsar för UPS avbrottsfria strömförsörjningssystem, som säkerställer en kontinuerlig strömförsörjning;
Hushållsapparater: Styrkretsar för stora hushållsapparater som tvättmaskiner, kylskåp och luftkonditioneringsapparater, som möjliggör lastväxling och lägesval;
Audiovisuellt och säkerhet: Signalväxling för ljudutrustning och kretskontroll för säkerhetslarmsystem;
Andra elektroniska enheter: Styrkretsar för tv-apparater (TV-apparater) och strömhanteringsmoduler för små elektroniska instrument.
Kontaktdata
| Typ | CYF2 |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 5A/8A 250VAC |
| Max. byter ström | 8A |
| Max. omkopplingsspänning | 277VAC |
| Max. strömbrytare | 2216VA |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 15 ms Max. (Ingen diod) |
| Släpptid | 5ms Max. (Ingen diod) |
| Isolationsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellan spole och kontakt: 5000VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10-55Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10-55Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vikt | Ca. 14g |
Spoledata (vid 20 ℃)
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 3 | 240 | 12.5 | Cirka 0,72W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Cirka 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Uppgifterna som visas ovan är startvärden. Applicera inte den högsta tillåtna spänningen på spolen i mer än 10 minuter för att undvika överhettning av spolen.

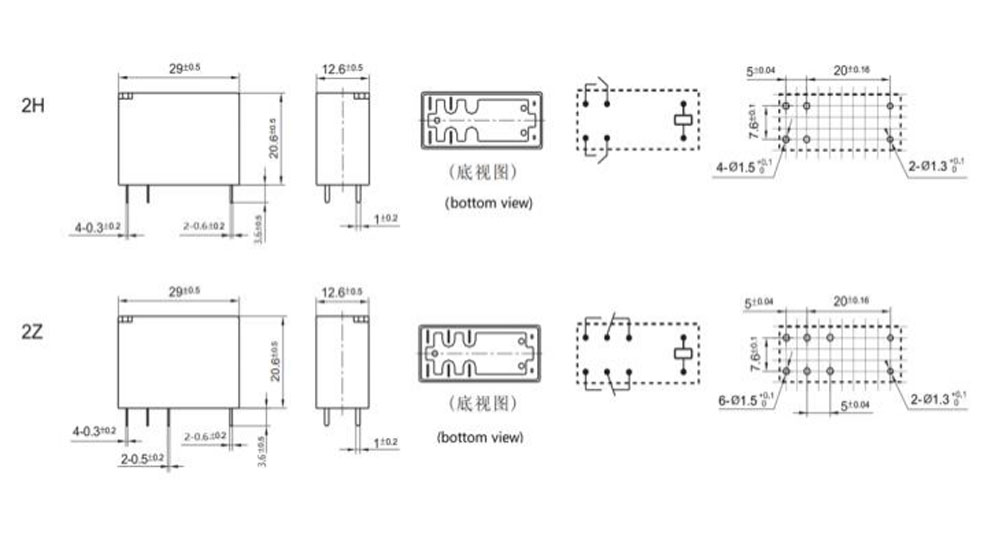

Konturdimension, Kopplingsschema, PCB layout (Enhet: mm)

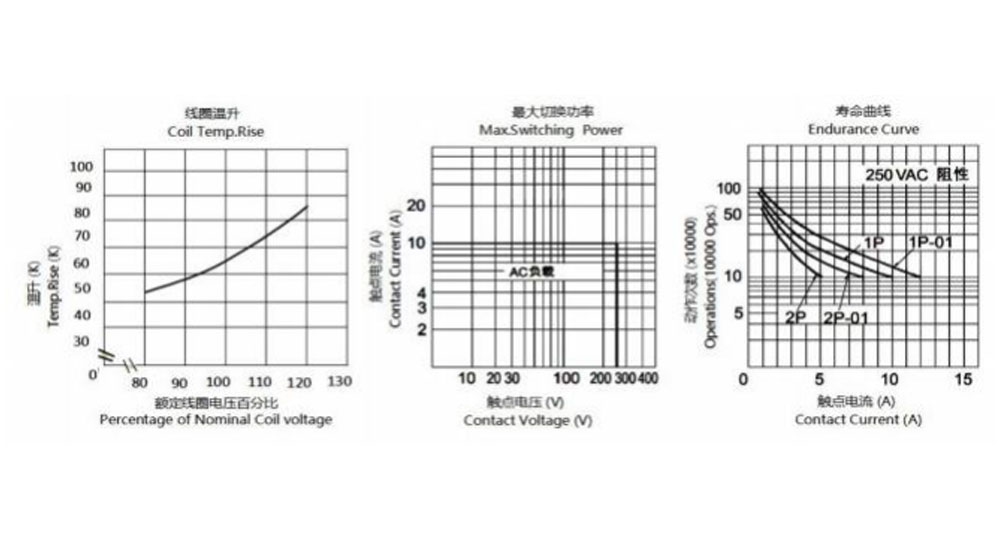

Karakteristiska kurvor
Beställningsinformation
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：Typ：CYF2
2： Hans 8A Noll -5A
3: Antal poler: 2-2 poler
4: Kontakt Arrangemang: C Från C ; H Från A ; B Från B
5: Nominell spänning: 3,5,6,9,12,18,24,48VDC
6: Kapslingsfärg: T -Transparent, H-Black, L-Blue
7: Spole Pwor: D-0,72W L-0,54W
8: Skyddskonstruktion: S-Flux säker,
SH-Sealed typ tvättbar
9: Special parameter: noll-standardtyp
Bokstav eller nummer-Specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera alla prestanda och alla parametrar för alla möjliga applikationer. Därför bör användarna vara i rätt position att välja
Lämplig produkt för sin egen applikation. För förseglade reläer, efter installation och rengöring öppna ventilationshålet i väskan före användning. Om det finns någon fråga, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
