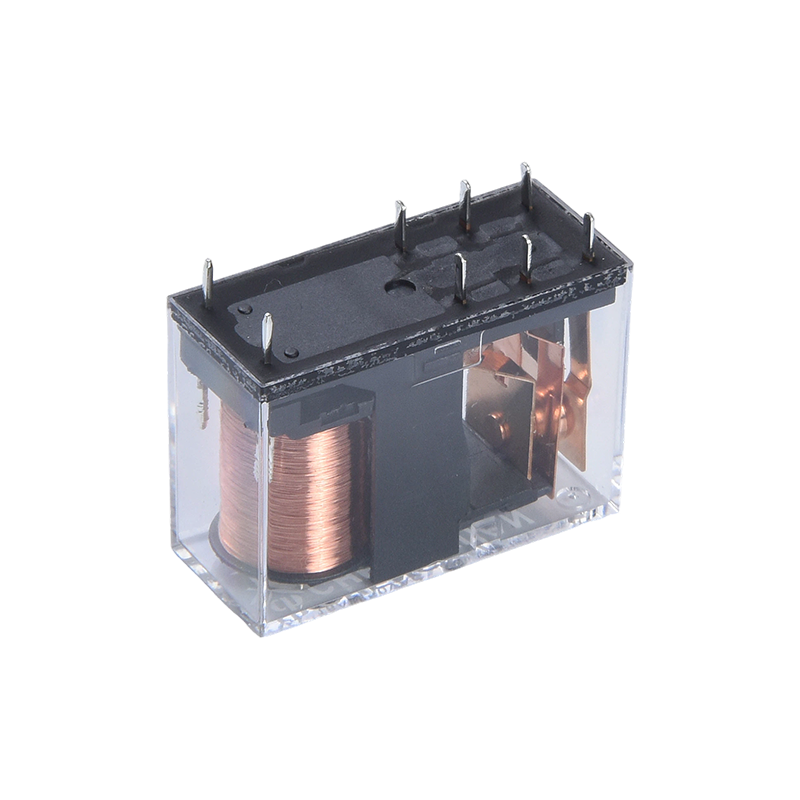

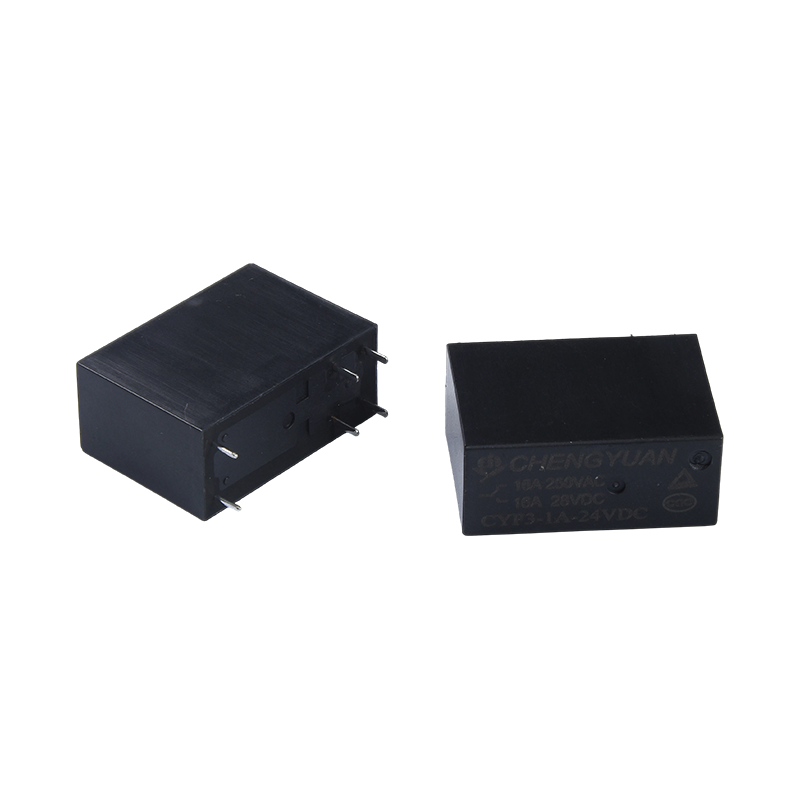

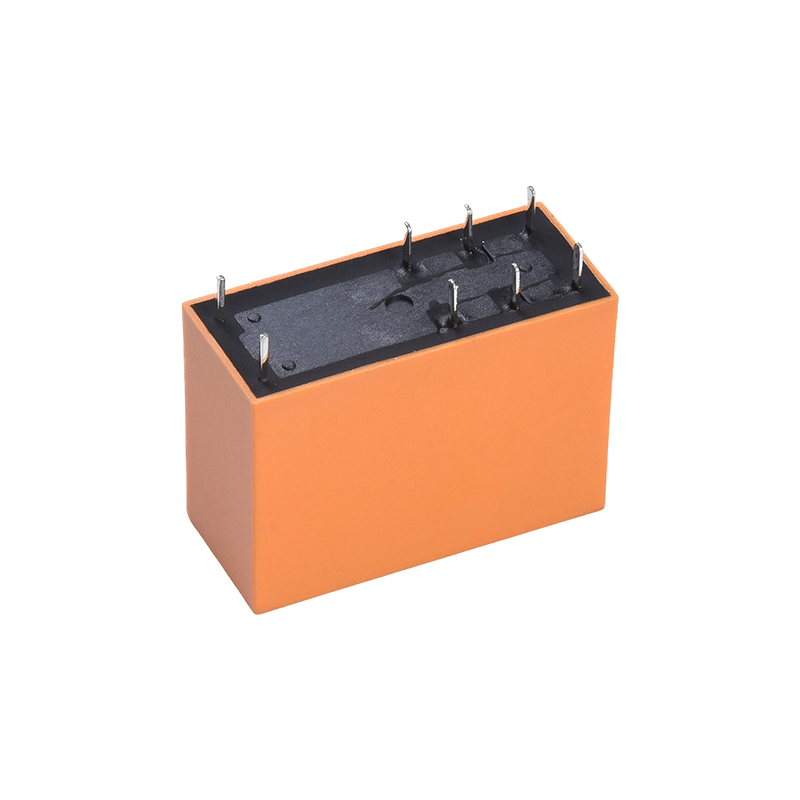

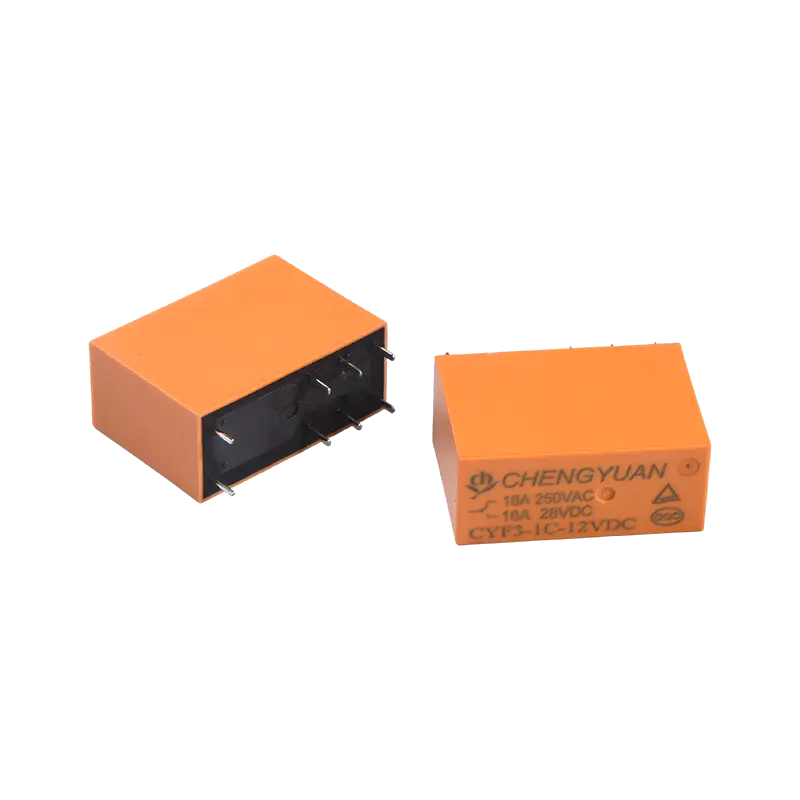

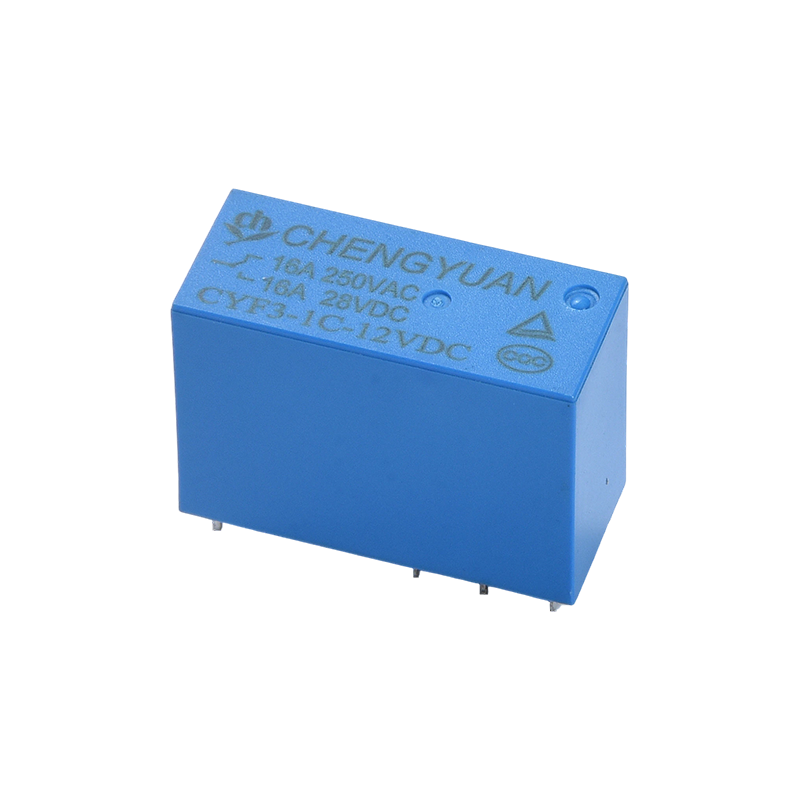

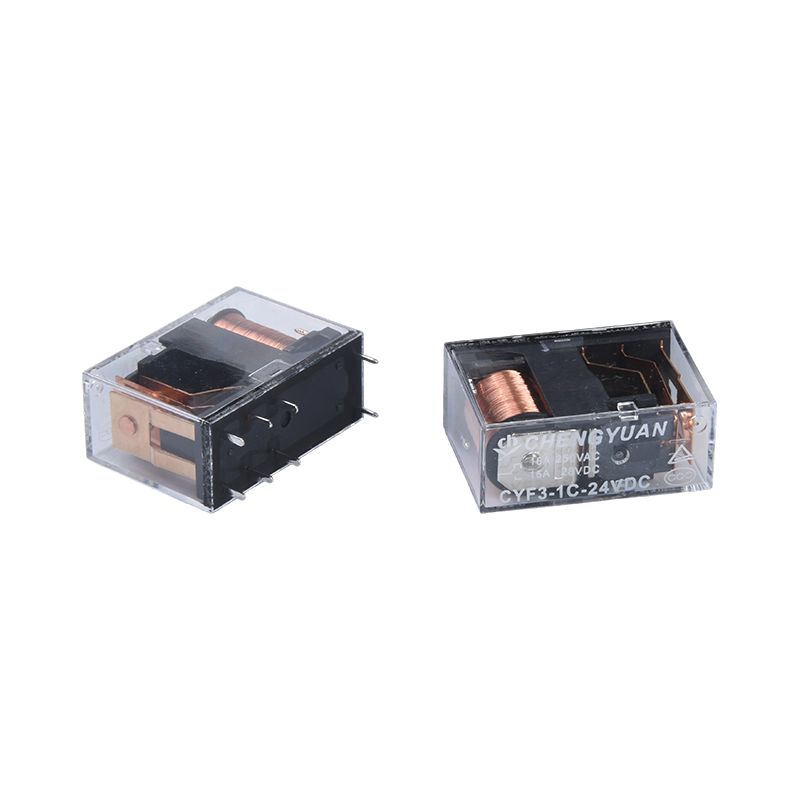

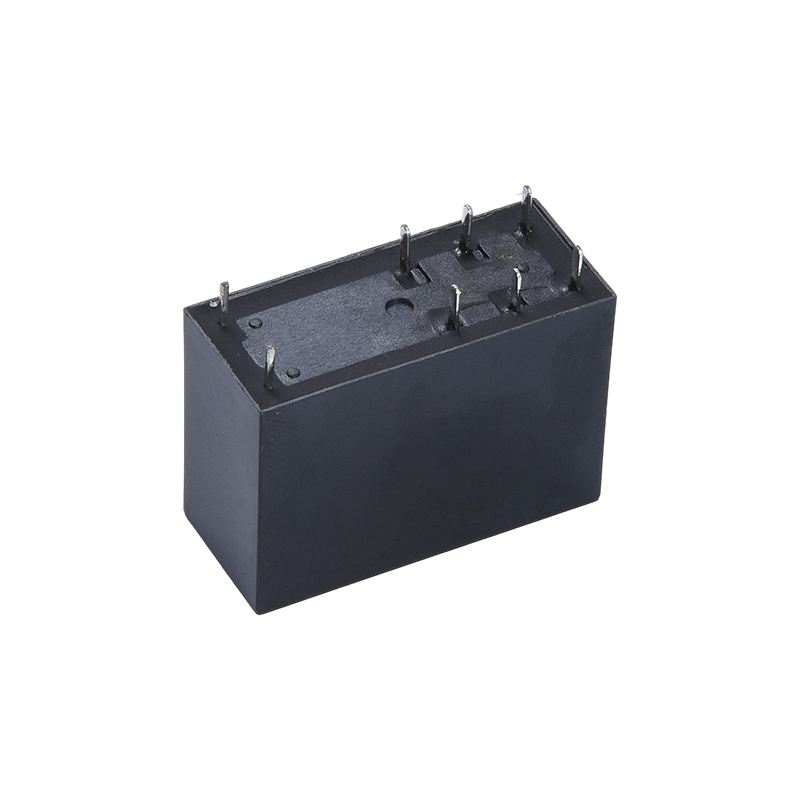

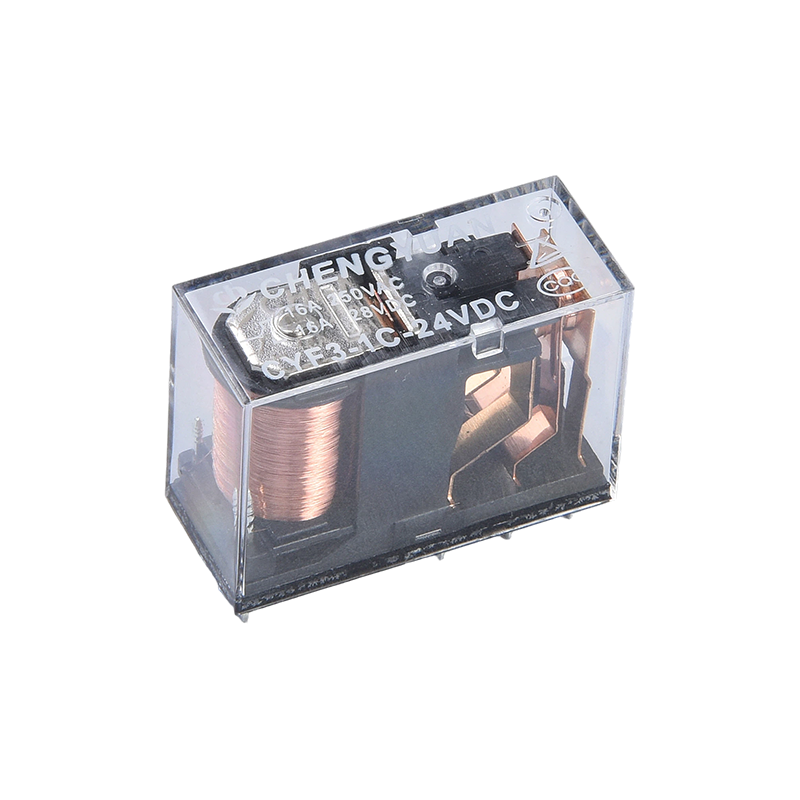

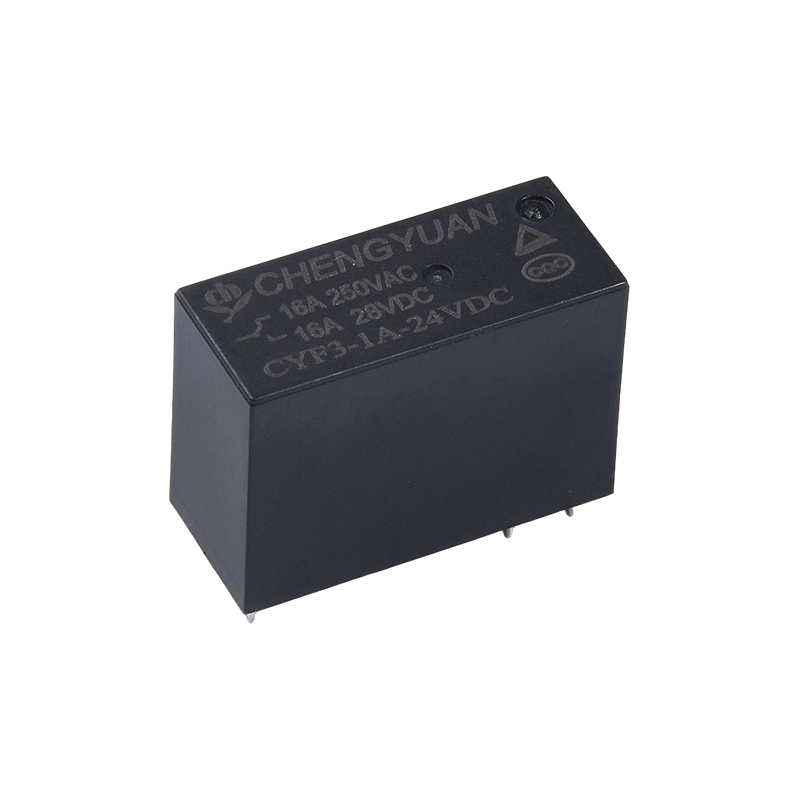

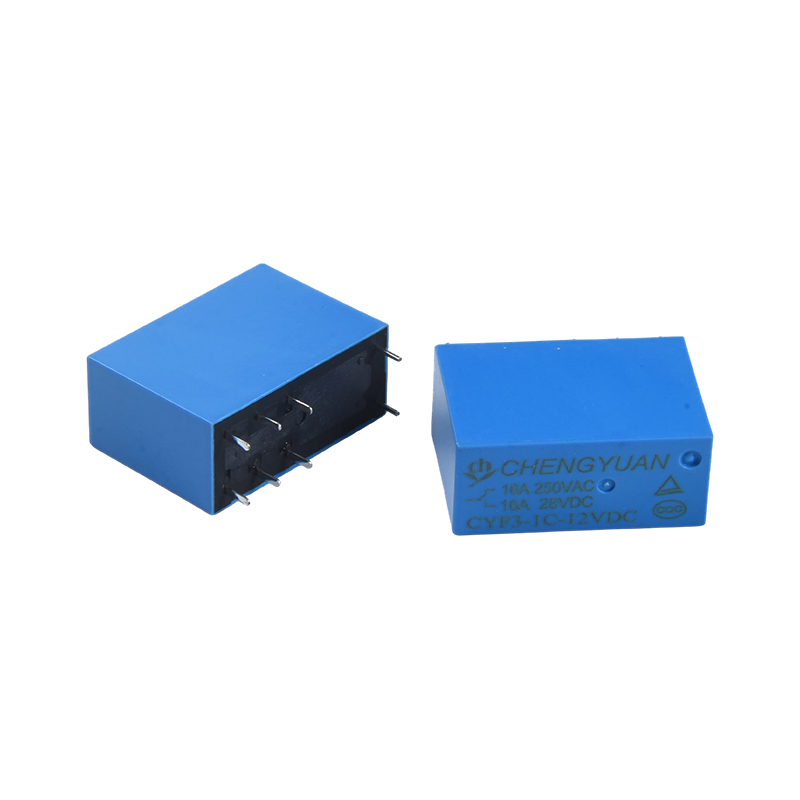

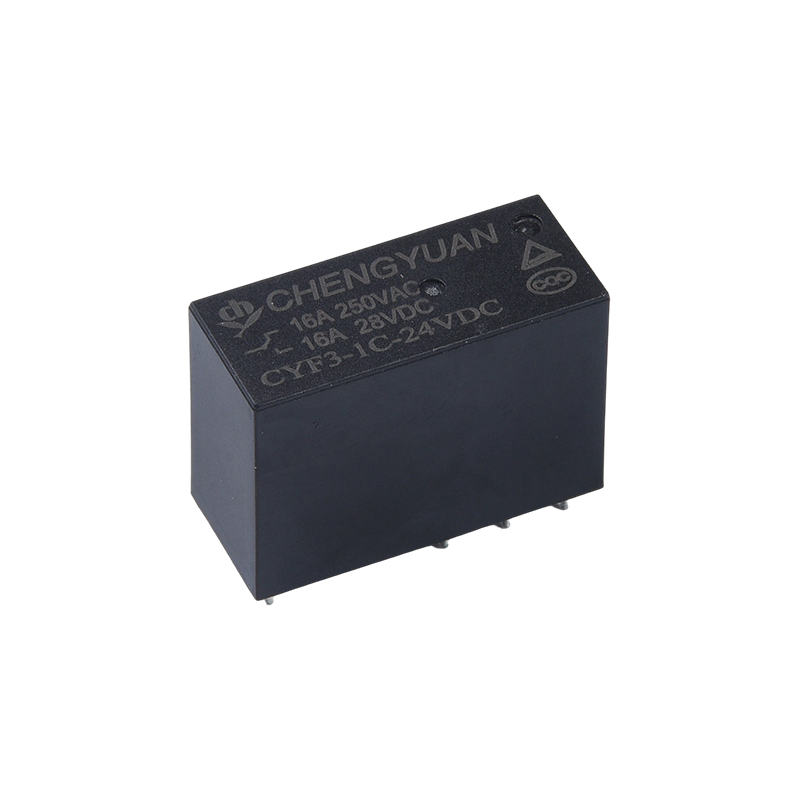

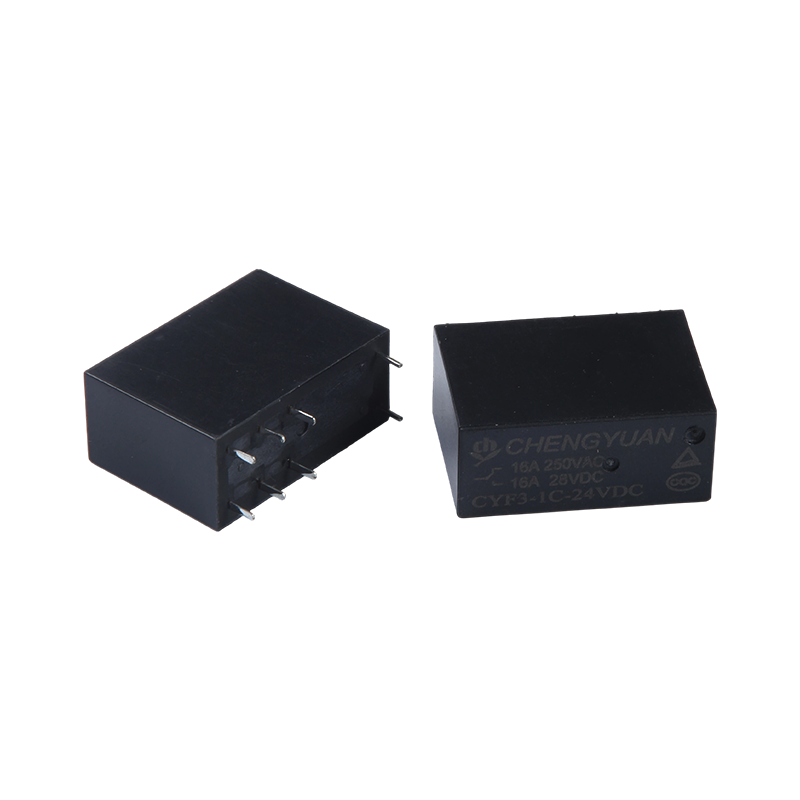

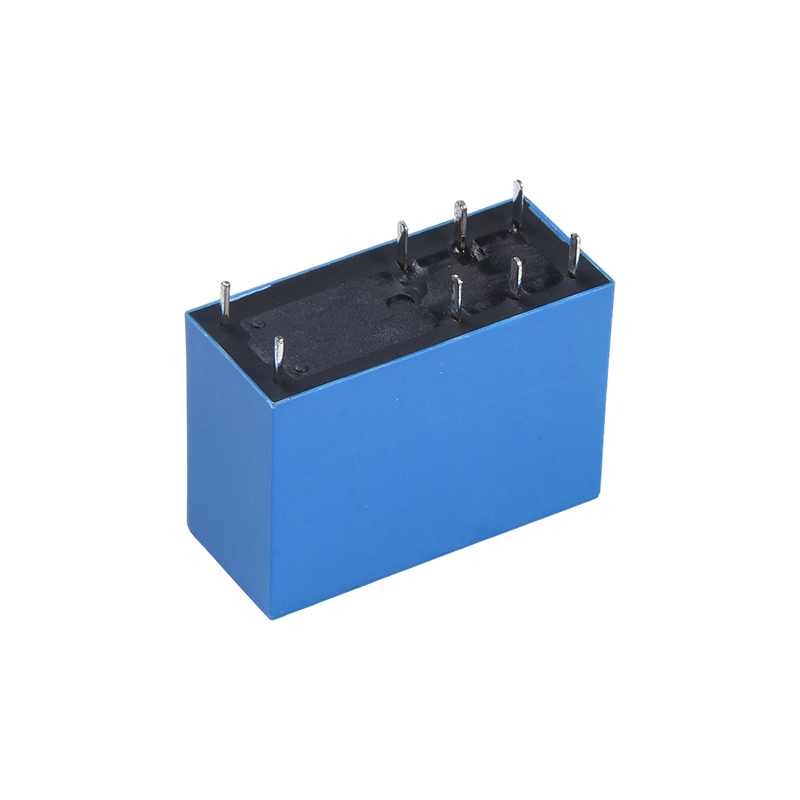

Produktinformation:
Hög belastning och dielektrisk styrka: Kontaktomkopplingskapacitet upp till 17 ampere, 5000 volt dielektrisk styrka mellan spole och kontakter, lämplig för miljöer med hög belastning och hög isolering.
Kompakt design: Liten storlek, lämplig för kretskortsmontering med hög densitet, vilket sparar internt utrymme i utrustningen.
Brett utbud av applikationer: Lämplig för kommunikationsutrustning, säkerhetssystem, kontorsutrustning och hushållsapparater som luftkonditionering och mikrovågsugnar. Används även inom industriell automation, UPS-strömförsörjning, elsystem för verktygsmaskiner och ljudkontroll.
Tillförlitlig kontaktkonfiguration: Ger flera kontaktbelastningsalternativ, inklusive 2 uppsättningar av 5A/8A och 1 uppsättning av 10A, 12A och 16A konfigurationer, som möter behoven hos olika automatiska styrkretsar.
Tillämplig miljö:
Elektrisk miljö: Lämplig för mikroeffektstyrkretsar med frekvent växling av styrspänning och lastström.
Fysisk miljö: Kan installeras i utrymmesbegränsade PCB-layouter med hög densitet, som vanligtvis finns inuti olika elektriska styrkort.
Driftsförhållanden: Lämplig för de flesta inomhusmiljöer för elektrisk och industriell utrustning, vanligen påträffad i välventilerade platser utan kraftiga vibrationer.
Kompatibla system: Kan integreras i system för automatisk styrning, energihantering och säkerhetslarm för att uppnå tillförlitlig kretsisolering och omkopplingskontroll.
Kontaktdata
| Typ | CYF3 |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 16A250VAC /17A 277VAC |
| Max. byter ström | 16A |
| Max. omkopplingsspänning | 277VAC |
| Max. strömbrytare | 4709VA |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 15 ms Max. (Ingen diod) |
| Släpptid | 5ms Max. (Ingen diod) |
| Isoleringsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter:1000VAC, 50/60Hz i 1min |
| Mellan spole och kontakt: 5000VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet （10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃~ 85℃( ingen kondens) |
| Vikt | Ca. 14g |
| Spoledata (vid 20 ℃) |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 3 | 240 | 12.5 | Cirka 0,72W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Cirka 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Data som visas ovan är initiala värden. Applicera inte högsta tillåtna spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.

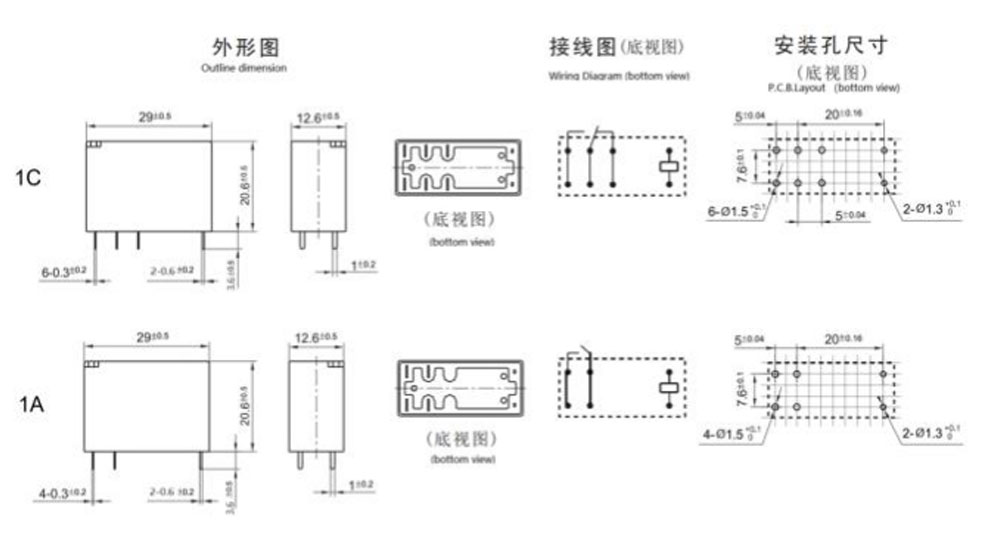

Konturdimension, Kopplingsschema, PCB layout (Enhet: mm)

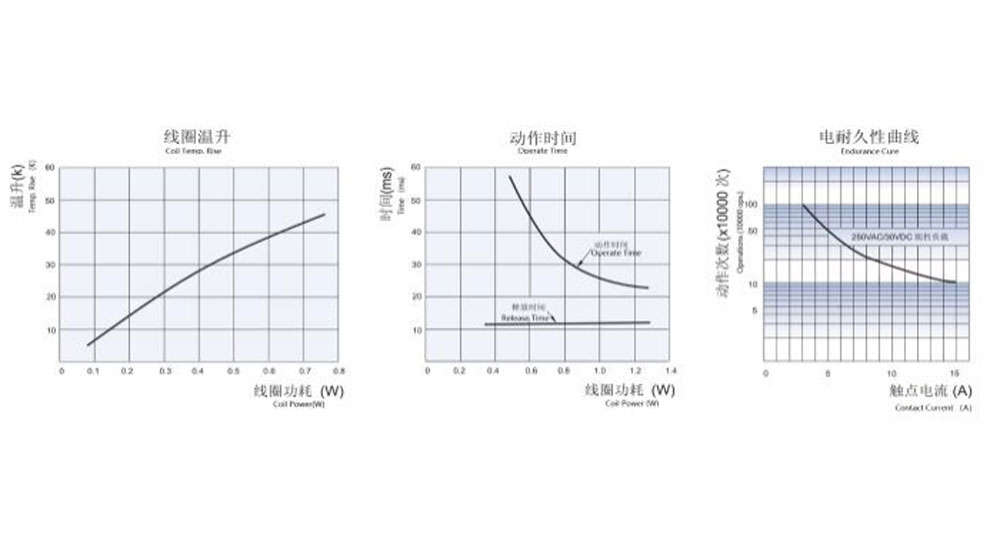

Karakteristiska kurvor
Beställningsinformation
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CYF3
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: C Från C ; H Från A ; B Från B
4: Nominell spänning: 3,5,6,9,12,18,24,48VDC
5: Kapslingsfärg: T -Transparent, H-Black, L-Blue
6: Spole Pwor: D-0,72W L-0,54W
7: Skyddskonstruktion: S-Flux säker,
SH-Sealed typ tvättbar
8: Specialparameter: Noll-standardtyp
Bokstav eller siffra - Särskilda krav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
