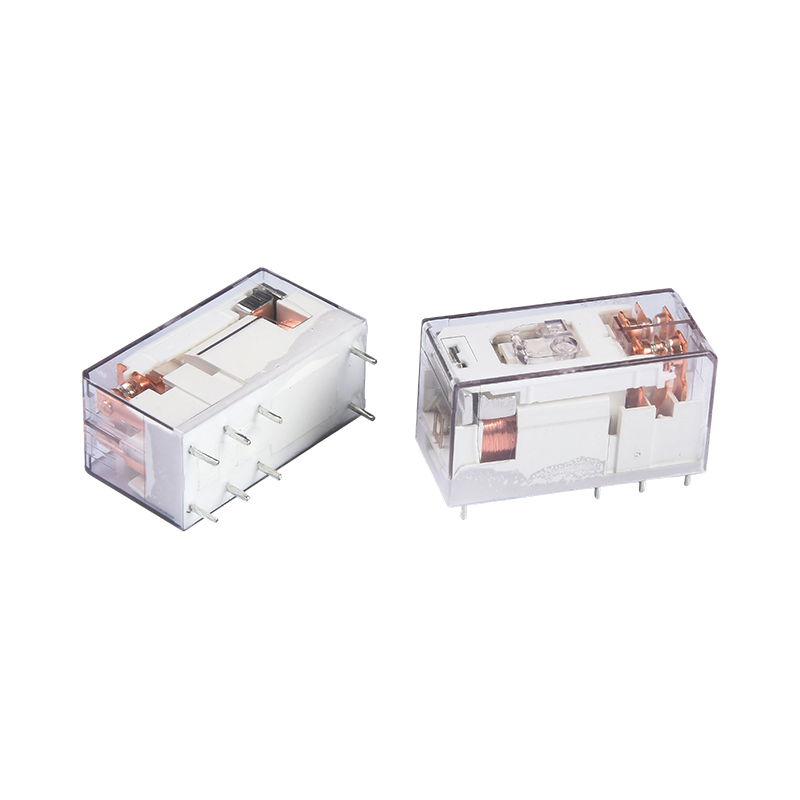

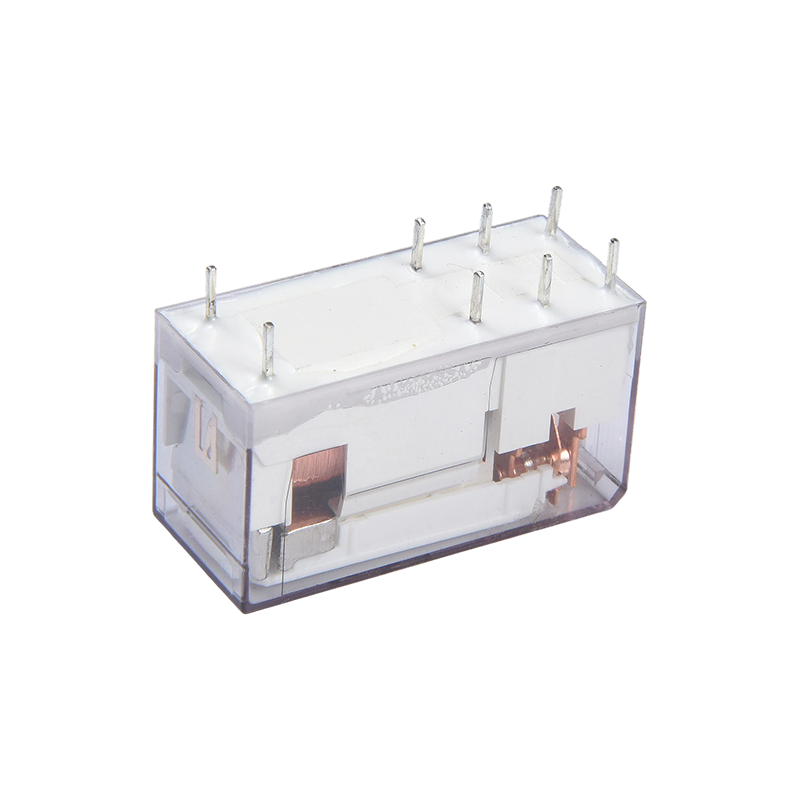

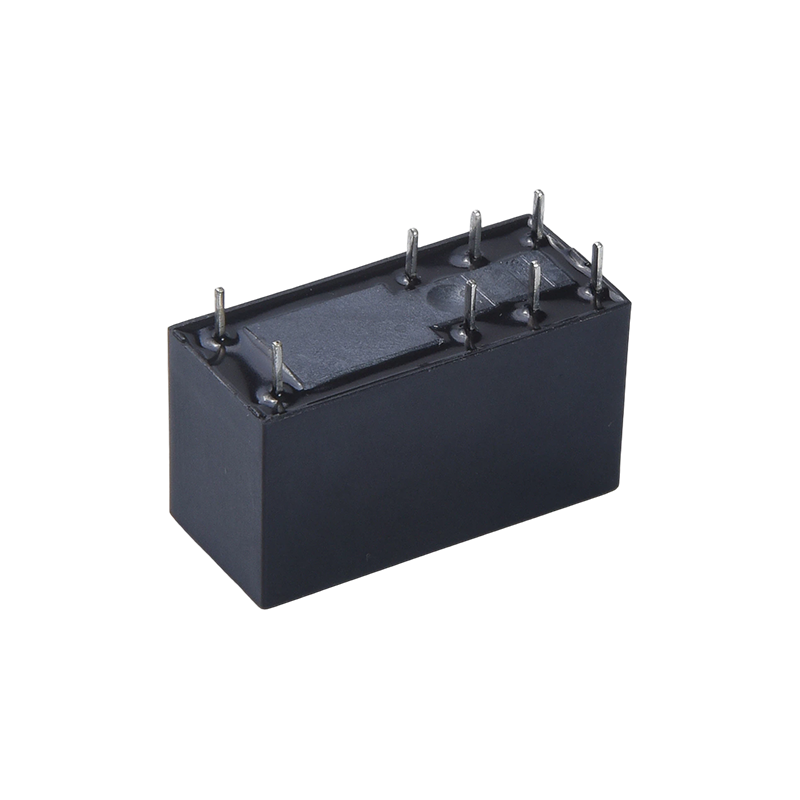

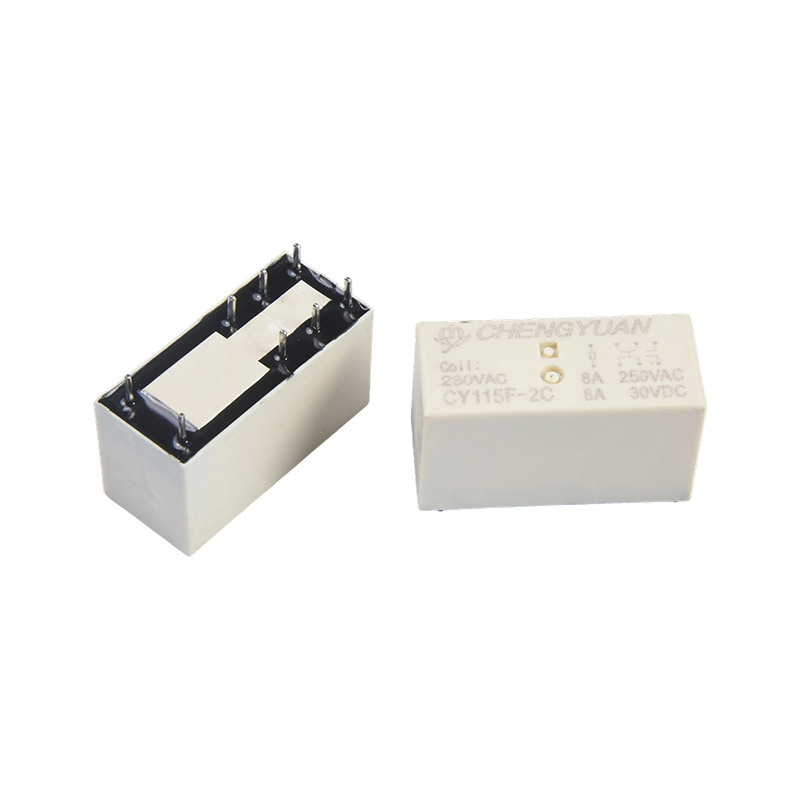

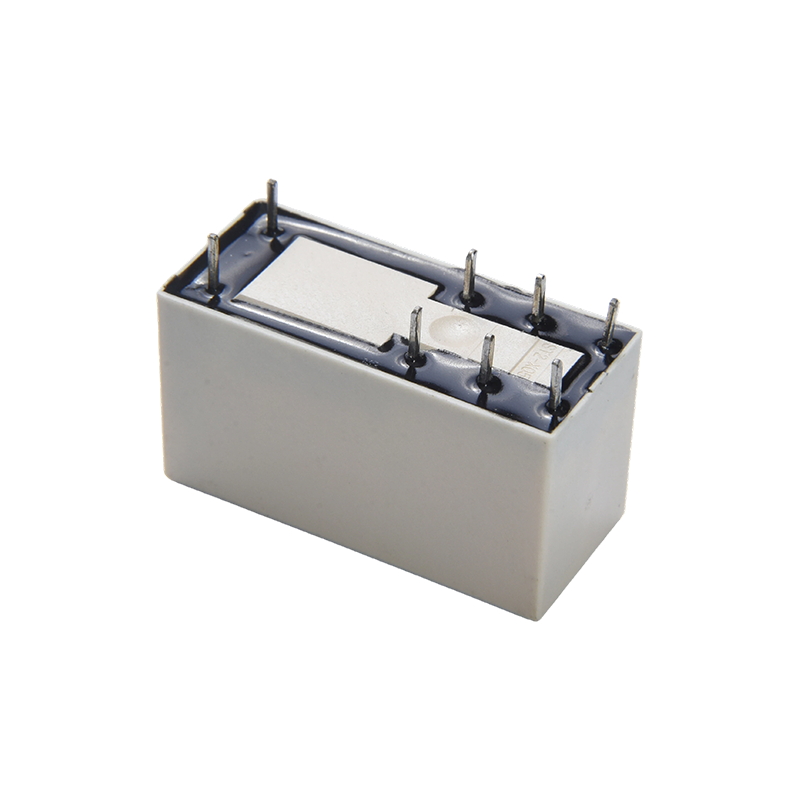

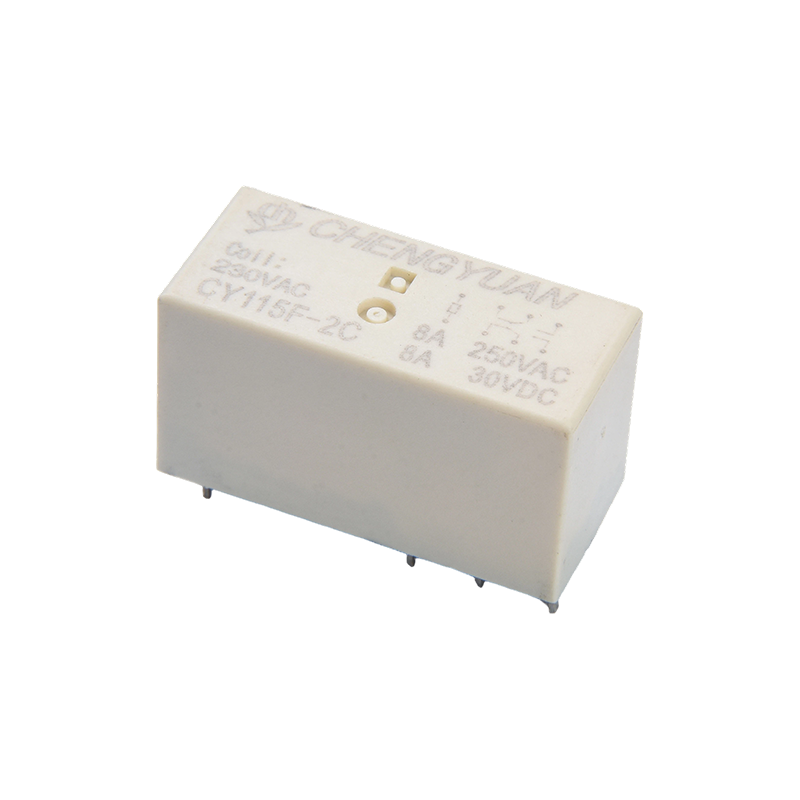

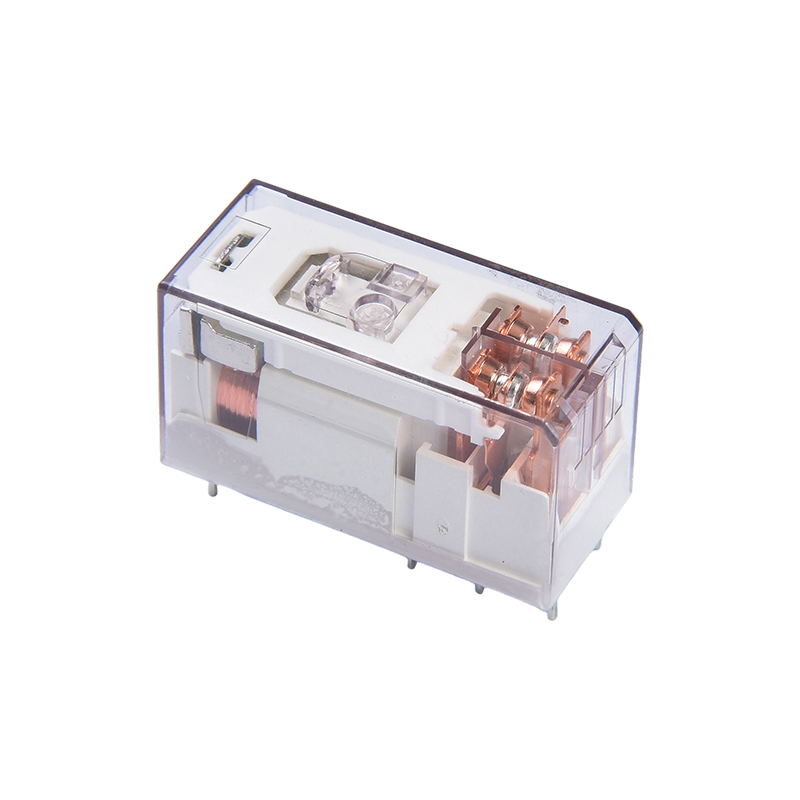

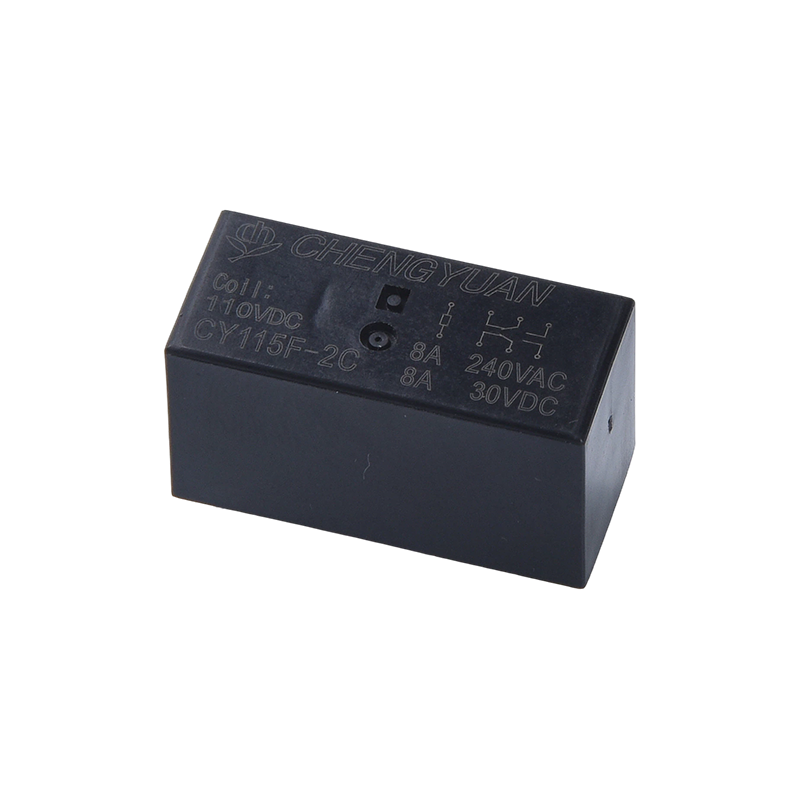

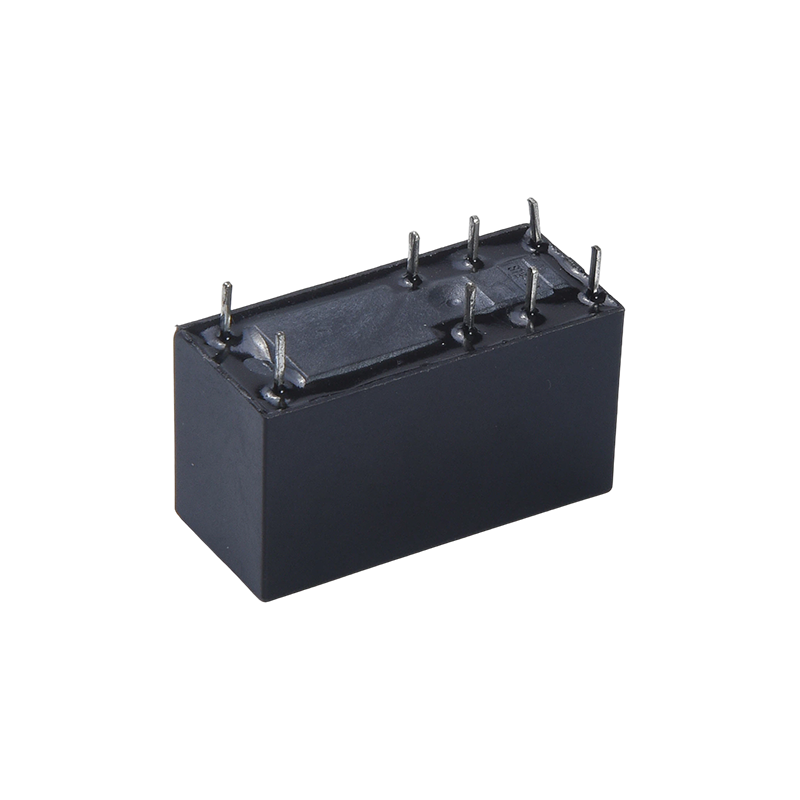

Produktegenskaper:
• Hög belastningsomkopplingskapacitet: Kontakterna stöder 8 amperes strömväxling, kontrollerar effektivt högeffektskretsar och uppfyller olika belastningskrav.
• Design med låg strömförbrukning: Spolens känslighet är så låg som 0,4W, vilket hjälper till att minska enhetens totala energiförbrukning och värmegenerering.
• Högspänningsmotstånd och isolering: Spänningsmotståndet mellan spolen och kontakterna når 5000 volt, vilket ger pålitlig elektrisk isolering och säkerställer säker drift.
• Kompakt struktur: Den lilla storleken optimerar utrymmesutnyttjandet, vilket gör den idealisk för tät montering på kretskort.
• Känslig kontroll: Styr högeffektskretsar med svaga signaler, vilket möjliggör fjärrkontroll och isolering i automatiserade system.
Typiska tillämpningar:
• Hushållsapparater: Används i tvättmaskiner, luftkonditioneringsapparater, mikrovågsugnar och andra enheter för kretsstyrning av motorer eller värmeelement.
• Industriell automation: Lämplig för PLC-styrsystem, motor- och magnetventildrifter, vilket ger stabil automatiserad omkoppling.
• Ny energiutrustning: Används i UPS avbrottsfri strömförsörjning, energilagringssystem och växelriktare som en pålitlig automatisk strömbrytare.
• Smart Home: Används för att styra luftkonditioneringsapparater, golvvärme, gardiner och andra system för intelligent fjärrstyrning.
• Audiovisuell och bildskärmsutrustning: Används i ljudsystem, monitorer och andra enheter för att säkerställa korrekt växling av signaler och ström.
Kontaktdata
| Typ | CY115F |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 6VDC) |
| Bedömd belastning (resistiv belastning) | 8A 250VAC |
| Max. byter ström | 10A |
| Max. omkopplingsspänning | 277VAC |
| Max. strömbrytare | 2500VA |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 15ms Max. (Ingen diod) |
| Släpptid | 5ms Max. (Ingen diod) |
| Isolationsmotstånd | Min. 1000MΩ (vid 500VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellan spole och kontakt: 5000VAC, 50/60Hz i 1min |
| Mellan kontaktuppsättningar: 2 500 VAC, 50/60 Hz i 1 min |
| Vibrationsmotstånd | Destruktivt | 10-55Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10-55Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min. |
| Destruktivt | 100G min. |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vikt | Cirka 13,5 g |
| Spoledata (vid 20 ℃) |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 5 | 80.00 | 62.5 | Cirka 0,4 W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Uppgifterna som visas ovan är startvärden. Applicera inte högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.

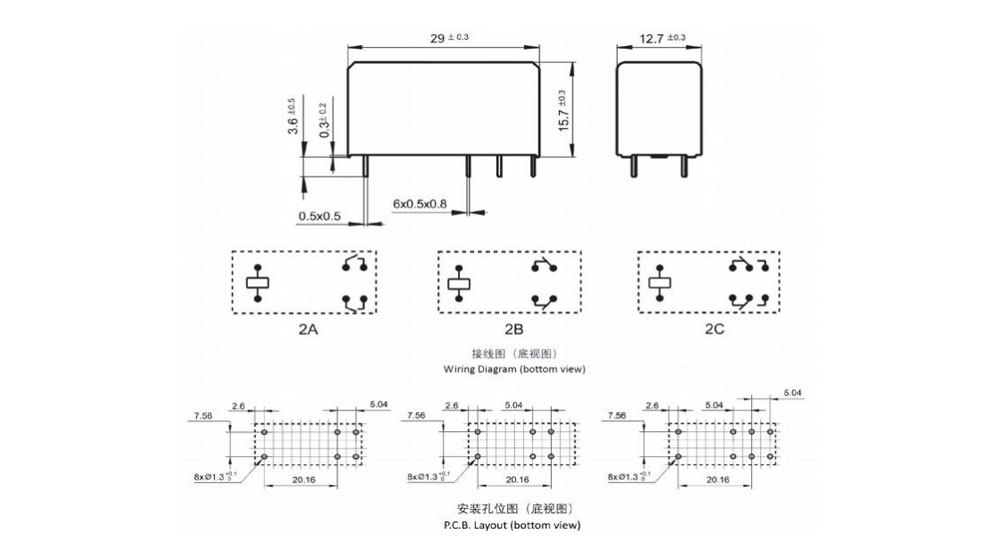

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)

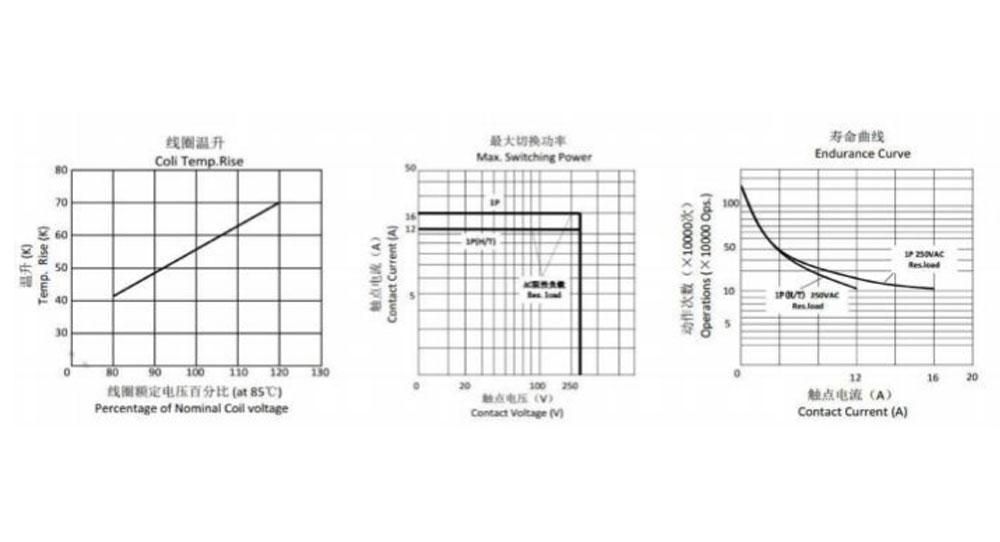

Karakteristiska kurvor
Beställningsinformation
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CY115F
2: Antal poler: 2-2 poler
3: Kontaktarrangemang: A-formulär A ; B-Form B ; C-Form C
4: Nominell spänning: 5,6,9,12,18,24,48VDC
5: Kapslingsfärg: B-svart
6: Spole Pwor: D-0,4W
7: Skyddskonstruktion: S-Flux säkrad,
SH-Sealed typ tvättbar
8: Specialparameter: Noll-standardtyp
Bokstav eller siffra - Särskilda krav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S , SO2 , NO2 , damm, etc.
Vattenrengöring eller ytprocess rekommenderas inte efter att de flödessäkra reläerna har monterats på PCB.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera alla prestanda och alla parametrar för alla möjliga appar. Därför bör användarna i rätt position att välja
lämplig produkt för sin egen applikation. För förseglade reläer, efter installation av fläktrengöring öppna ventilationshålet i väskan innan användning. Om det finns någon fråga kontaktar du Chengyuan för tekniska tjänster. Men det är användarens ansvar att bestämma vilken produkt som ska användas.
