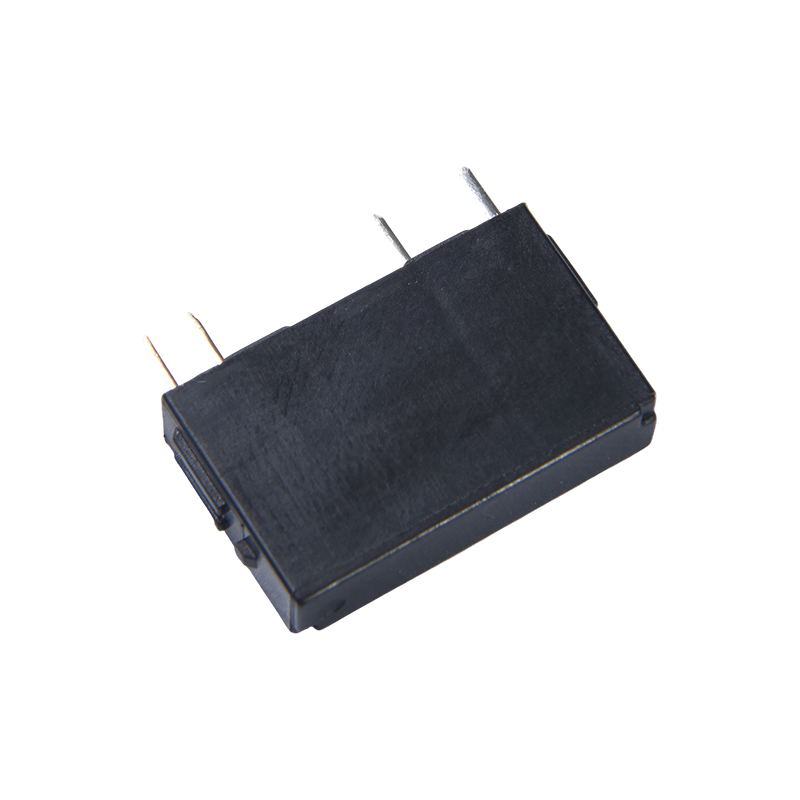

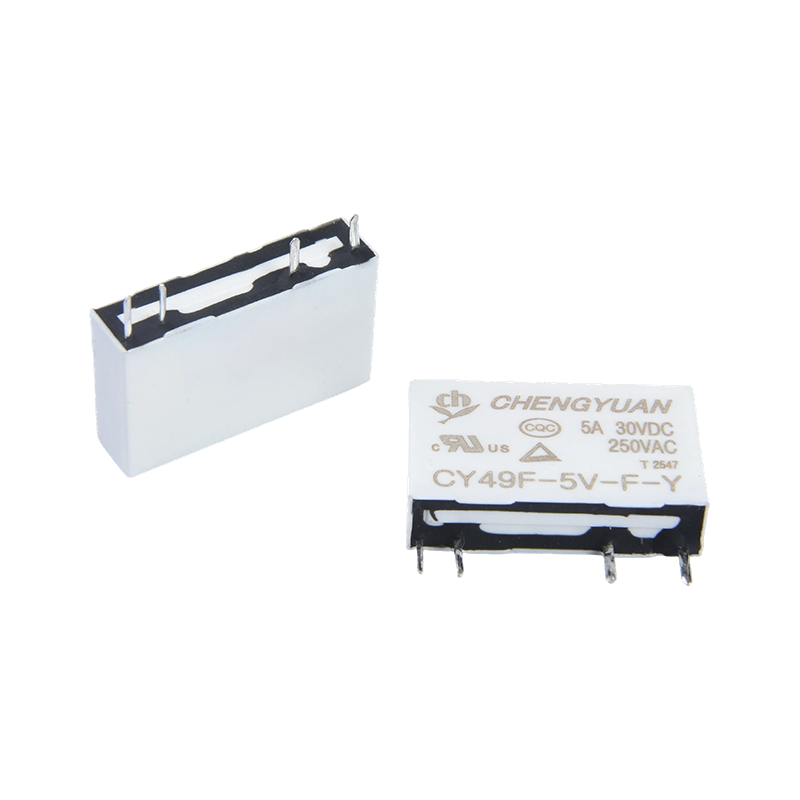

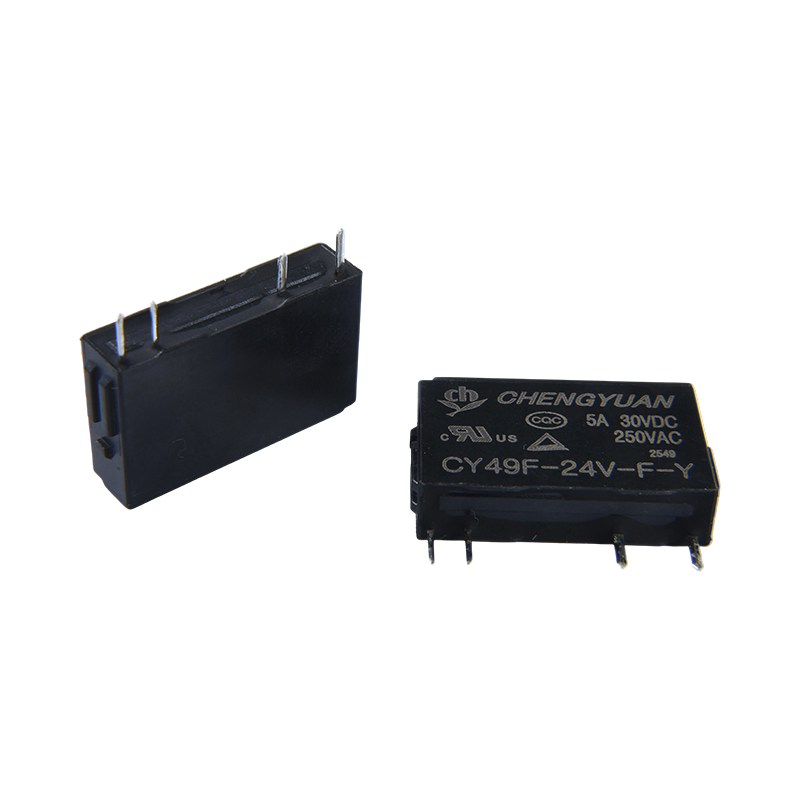

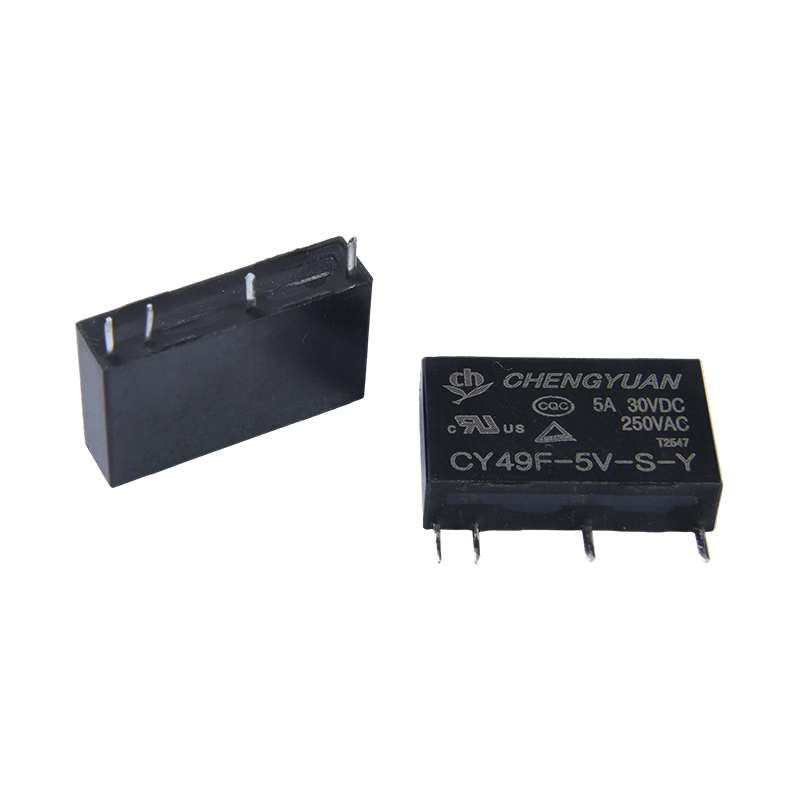

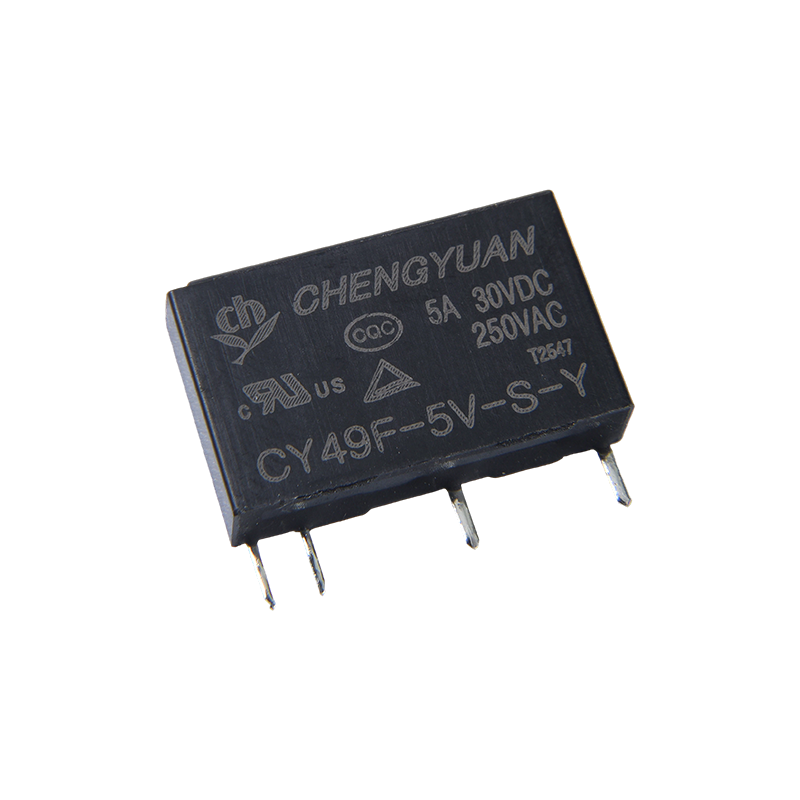

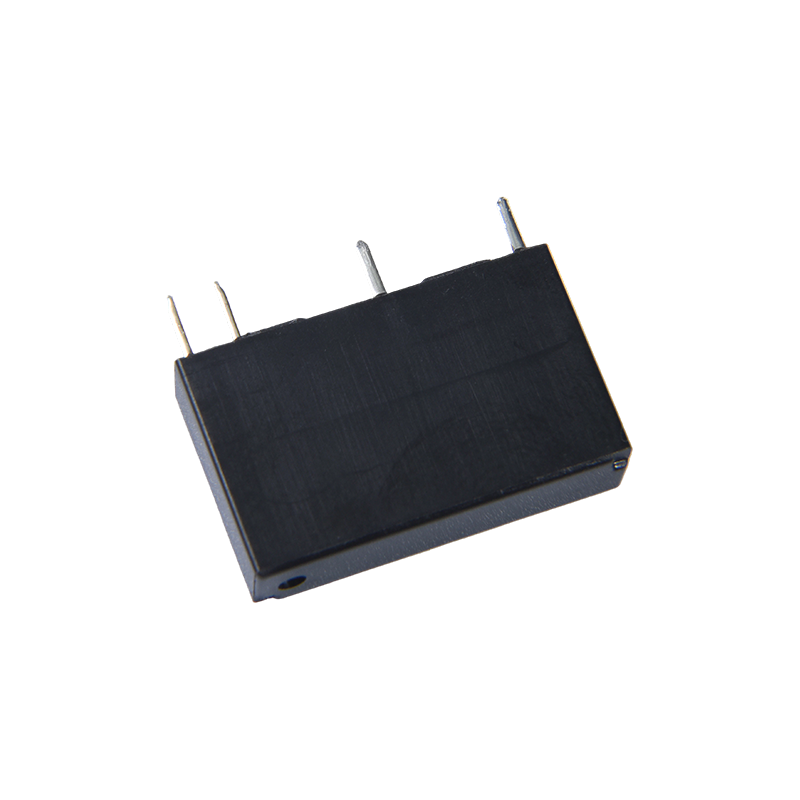

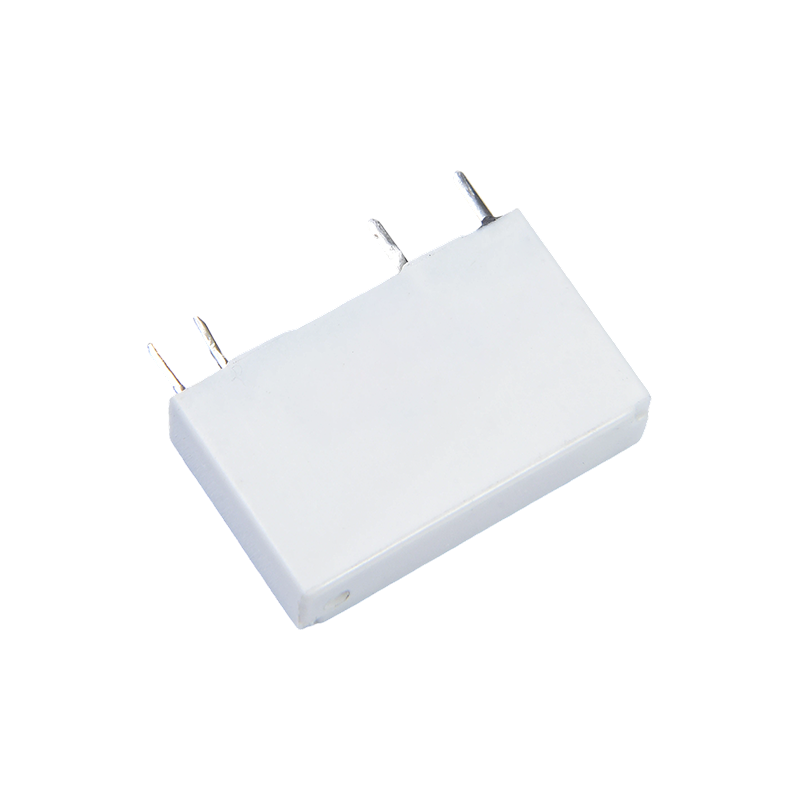

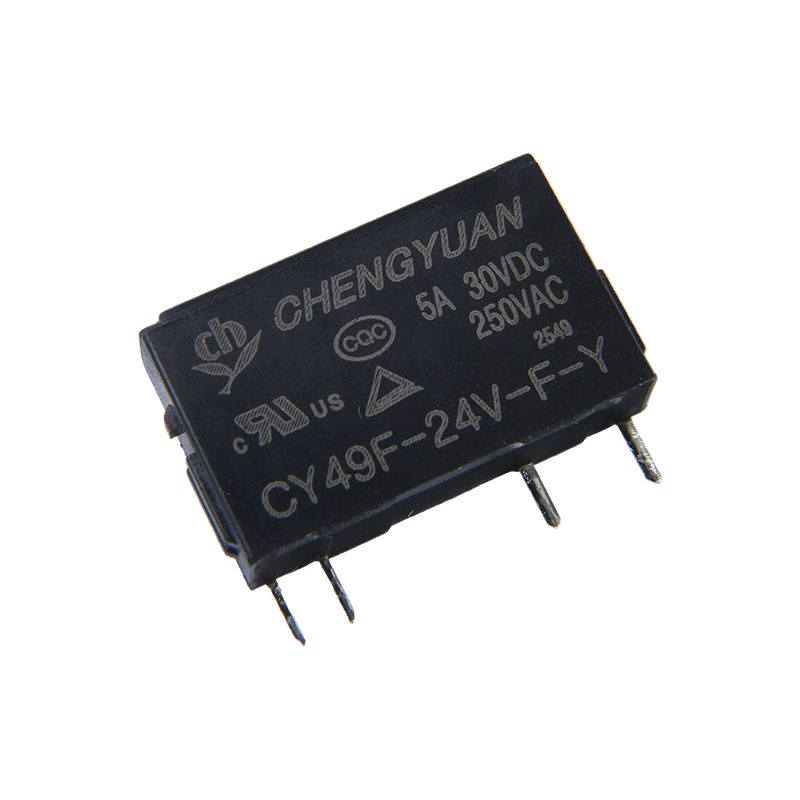

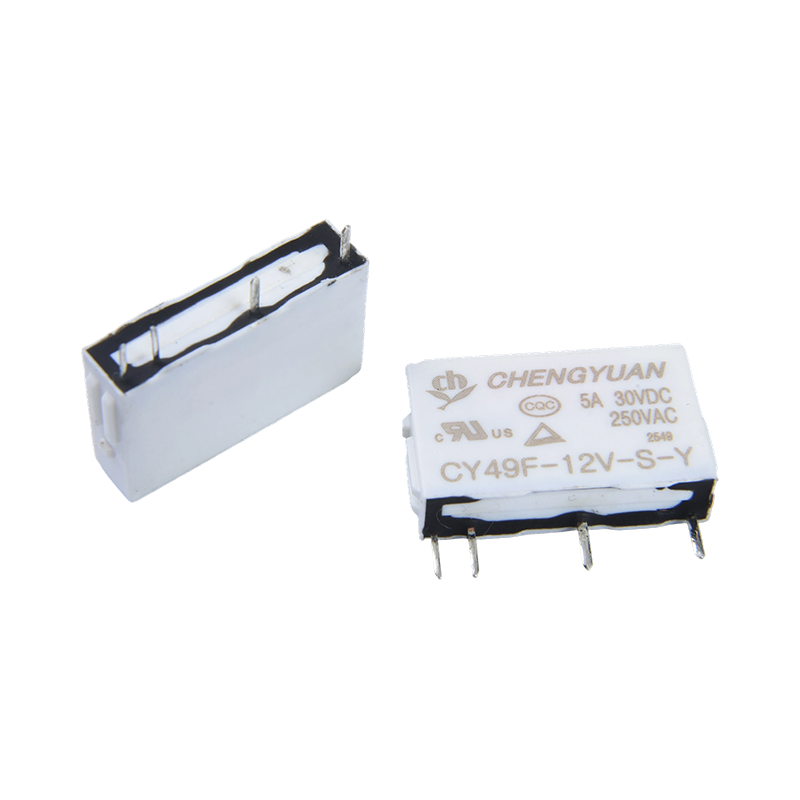

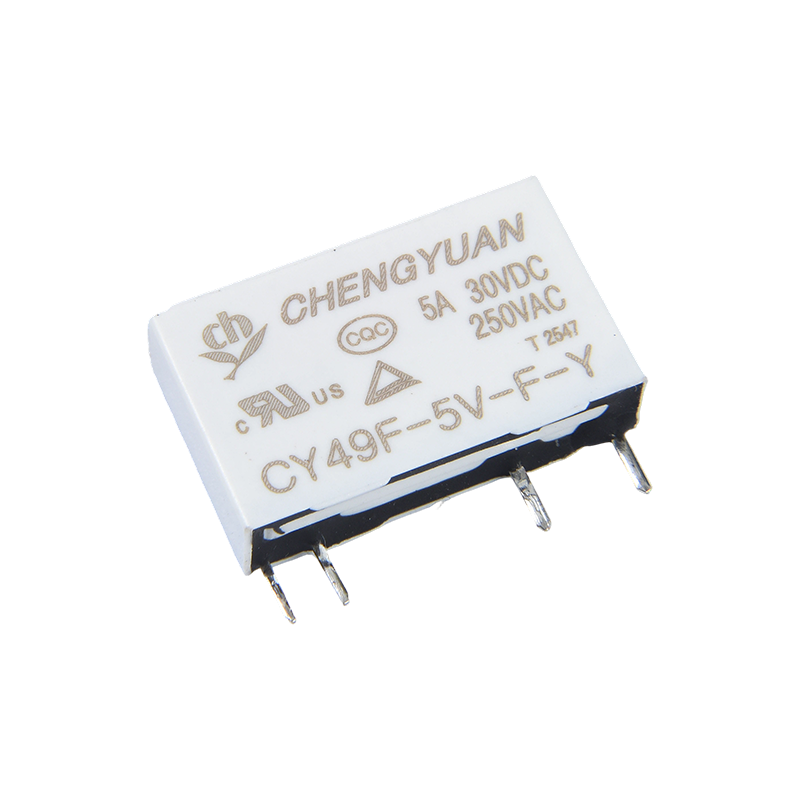

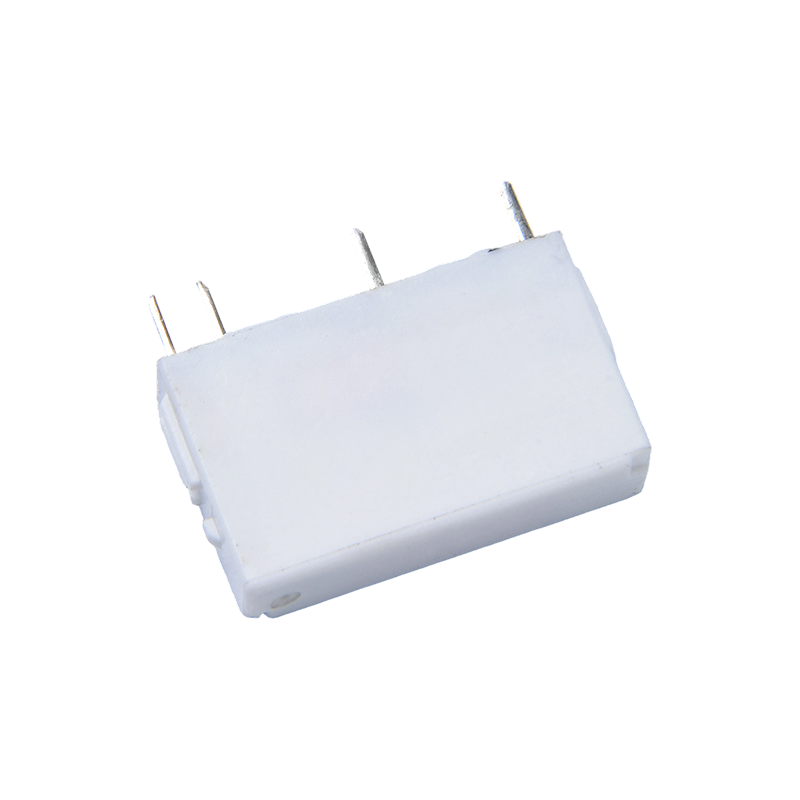

Funktioner:
• Lastkapacitet: 5A kontaktomkoppling
• Ultratunn, ultraliten, lämplig för högdensitetsmontering (5 mm bredd, 12,5 mm höjd)
• Tål upp till 3000V
• Hög känslighet, strömförbrukning på endast 0,12W
Typiska tillämpningar:
Industriell automation och kontrollkretsar: Vanligtvis förekommande i kommunikationsutrustning, nätverksutrustning, mätinstrument och hisskontrollsystem, som utför kretskopplingar, säkerhetsskydd eller överströmsskyddsfunktioner.
Bilelektronik och nya energiområden: Tillämpas i fordonsutrustning, nya energiledningssystem, etc., som uppfyller de tillförlitliga omkopplingskraven i fordonsmiljöer.
Medicinsk elektronik och flyg: I medicinsk utrustning, säkerhetsövervakning och rymdtillämpningar där hög stabilitet krävs, ger den kretsisolering och skydd.
Kontaktdata
| Typ | CY49F |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 5A250VAC /30VDC |
| Max. byter ström | 5A |
| Max. omkopplingsspänning | 270VAC |
| Max. strömbrytare | 1250VA/150W |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | ≤ 10 ms Max. |
| Släpptid | ≤ 5ms Max. |
| Isoleringsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter:1000VAC, 50/60Hz i 1min |
| Mellan spole och kontakt: 3000VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vikt | Ca. 3g |
| Spoledata (vid 20 ℃) |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 5 | 24 | 208 | Cirka 0,12W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Cirka 0,18W |
Uppgifterna som visas ovan är startvärden. Använd inte apple högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av den tredje spolen.

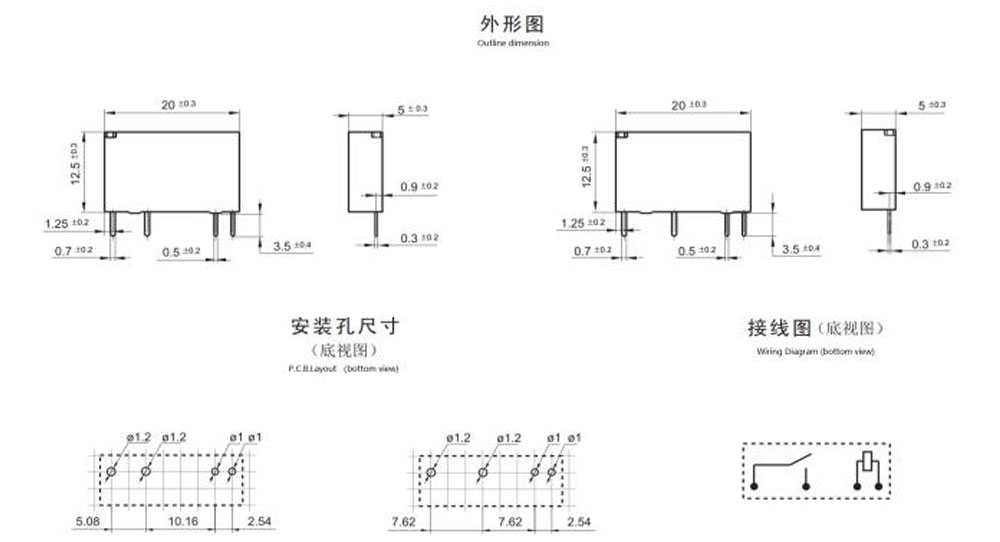

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)

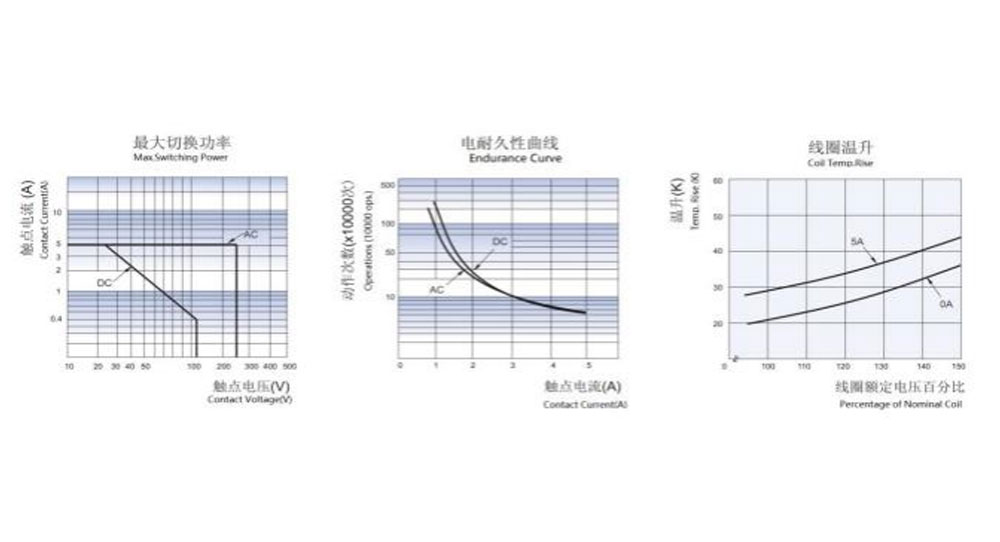

Karakteristiska kurvor
Beställningsinformation
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1：Typ：CY49F
2: Nominell spänning: 5,6,9,12,18,24VDC
3: Kontaktstiftsavstånd： F：5,08 mm S: 7,62 mm
4: Kontakttyp：Y： Enskild kontakt， E： Bifurkerad kontakt
5: Kapslingskategori : B indikerar bältesspännet. Inga: Inte har
6: Höljesfärg： H-svart; B-vit
7: Skyddskonstruktion: S-Flux säker,
SH-Sealed typ tvättbar
8: Special parameter: Noll-standard typ
Bokstav eller nummer-Specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera alla prestanda och alla parametrar för alla möjliga applikationer. Därför bör användarna vara i rätt position att välja
Lämplig produkt för sin egen applikation. För förseglade reläer, efter installation och rengöring öppna ventilationshålet i väskan före användning. Om det finns någon fråga, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
