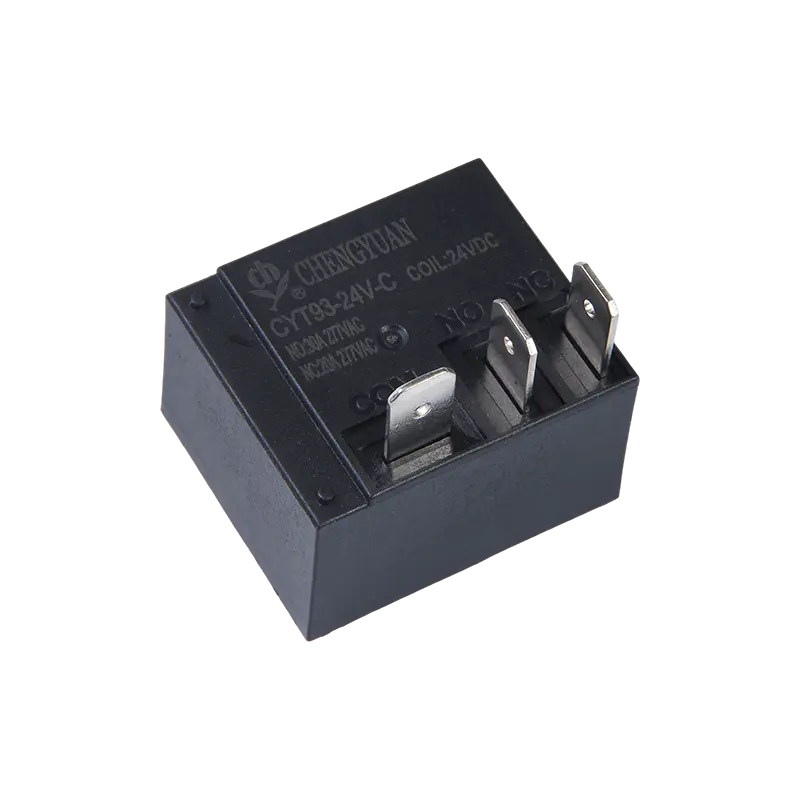

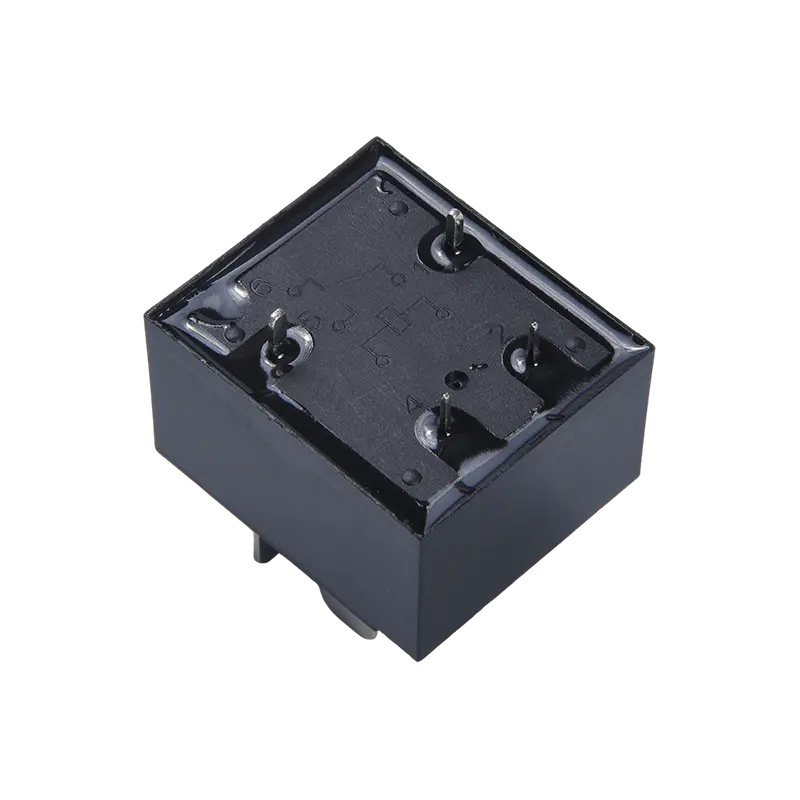

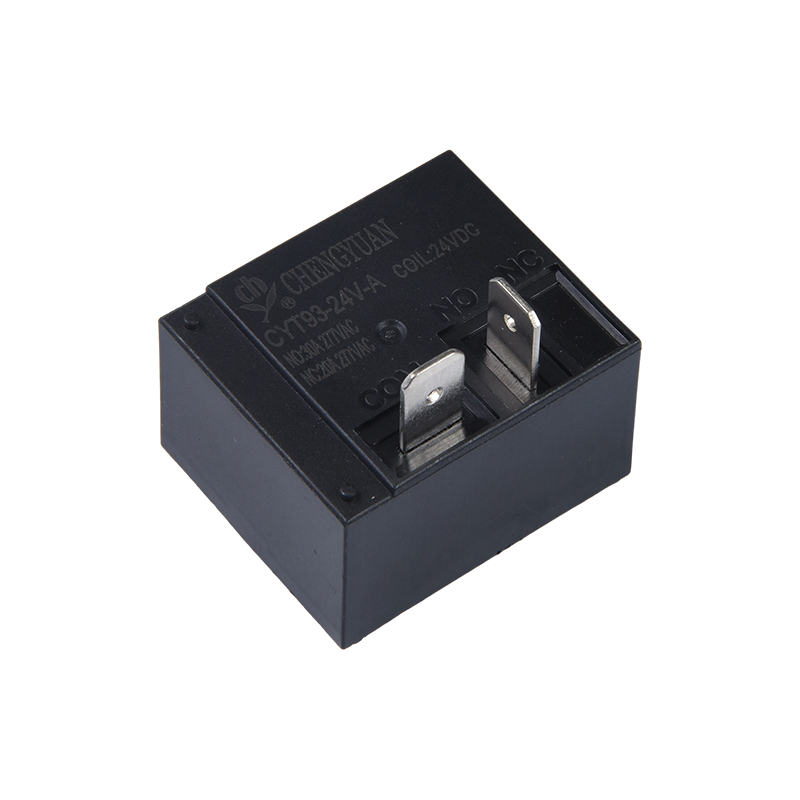

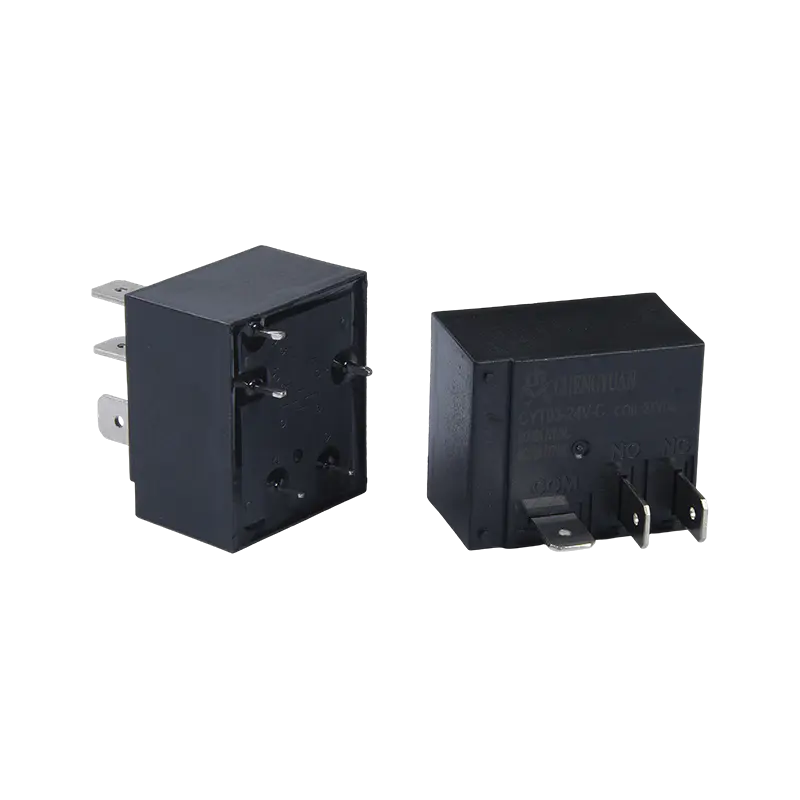

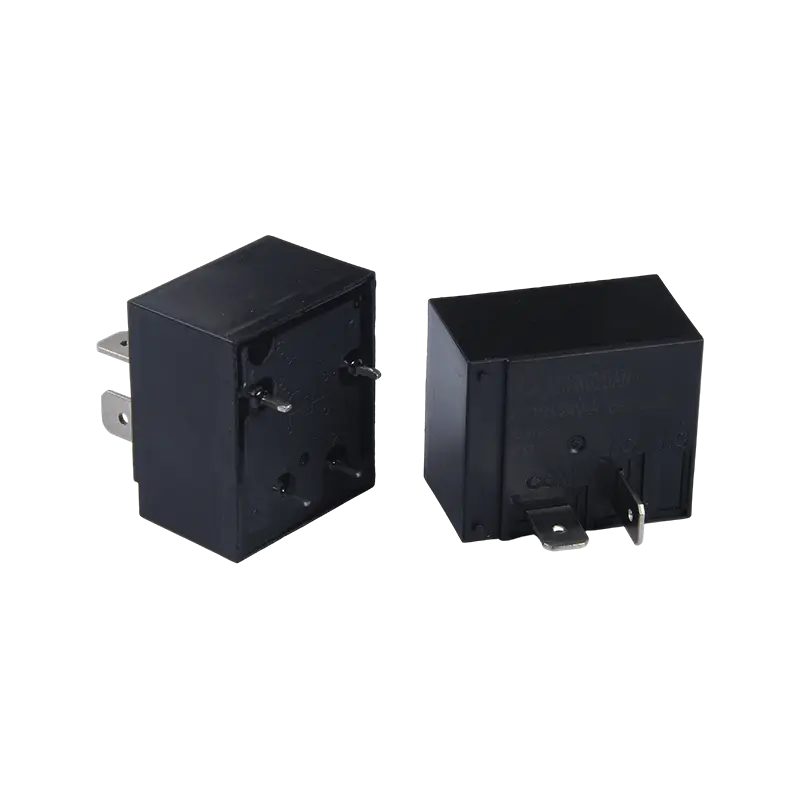

Produktegenskaper:
• Växlingskapacitet för hög belastning: Stöder en maximal växlingsbelastning på 30 ampere (vissa specifikationer upp till 40A), som kan hantera kontrollbehoven för högeffektsutrustning.
• Kompakt design: Liten storlek, lämplig för högdensitetsinstallation i elboxar eller kontrollpaneler med begränsat utrymme.
• Låg strömförbrukning: Batteriets strömförbrukning så låg som 0,9 W, vilket effektivt minskar systemets energiförbrukning och värmegenerering.
• Flera terminalalternativ: Kopparterminalprodukter finns tillgängliga för att säkerställa utmärkt ledningsförmåga och kontakttillförlitlighet vid hantering av höga strömmar.
• Brett spänningsområde: Spolespänningen täcker 3VDC till 48VDC, kompatibel med olika styrsystemspänningsnivåer.
Typiska tillämpningar:
• Bilelektronik: Används för hög effekt lastkontroll i bilar, såsom värmare, fläktmotorer och belysningssystem.
• Värme- och ventilationsutrustning: Lämplig för VVS-utrustning för industri och hushåll, styrning av värmeelement eller ventilationsfläktar.
• Hushållsapparater: Används för att styra strömbrytaren i hushållsapparater med hög effekt som elektriska ugnar och mikrovågsugnar.
• Industriell styrning: Används som ställdon i automationsutrustning som kräver högströmskoppling.
| Kontaktdata |
| Typ | CYT93 |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 6VDC) |
| Bedömd belastning (resistiv belastning) | 20A/30A 250VAC |
| Max. byter ström | 20A/30A |
| Max. omkopplingsspänning | 250VAC |
| Max. strömbrytare | 5000VA/7500VA |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 15 ms Max. ( Ingen diod) |
| Släpptid | 10 ms Max. ( Ingen diod) |
| Isoleringsmotstånd | Min. 1000MΩ (vid 500VDC) |
| Dielektrisk styrka | Mellan öppna kontakter:1500VAC, 50/60Hz i 1min |
| Mellan spole och kontakt: 2500VAC , 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10-55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10-55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min. |
| Destruktivt | 100G min. |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| | Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃~ 85℃( ingen kondens) |
| Vikt | Cirka 28g |
Spoledata (vid 20 ℃)
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 5 | 180 | 27 | Cirka 0,9 W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Uppgifterna som visas ovan är startvärden. Använd inte apple högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av den tredje spolen.

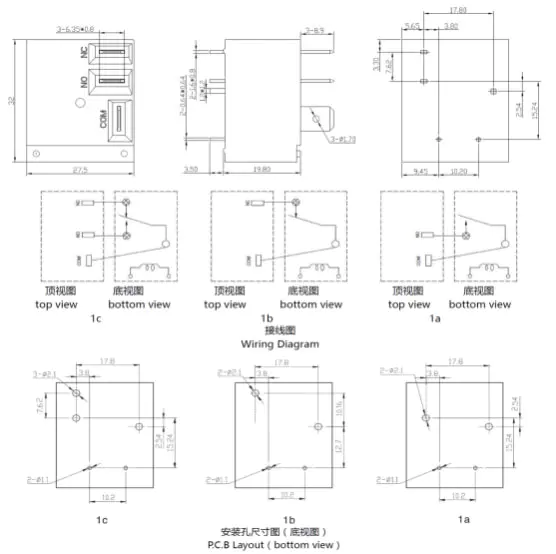

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)

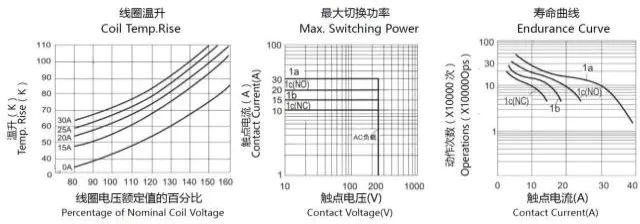

Karakteristiska kurvor
Beställningsinformation
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Typ： CYT93
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: : A formulär A ; B Form B ; C Form C
4: Nominell spänning: 5,6,9,12,15,18,24,48VDC
5: Kapslingsfärg: H-svart
6: Spole Pwor: D-0,9W
7: Skyddskonstruktion: S-Flux säker,
SH- förseglad typ tvättbar
8: Special parameter: Noll-standard typ
Bokstav eller nummer-Specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
