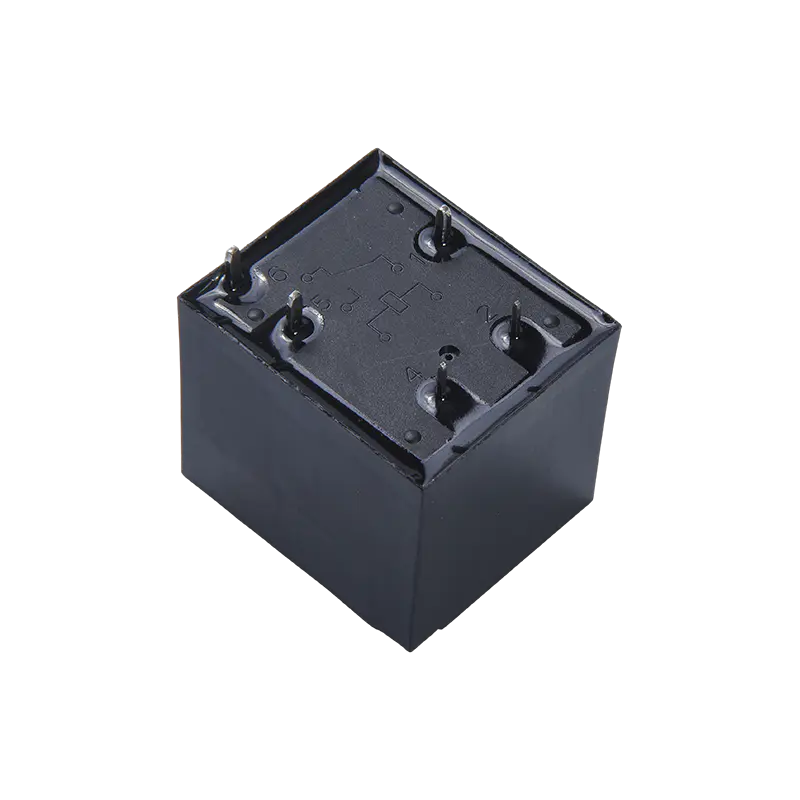

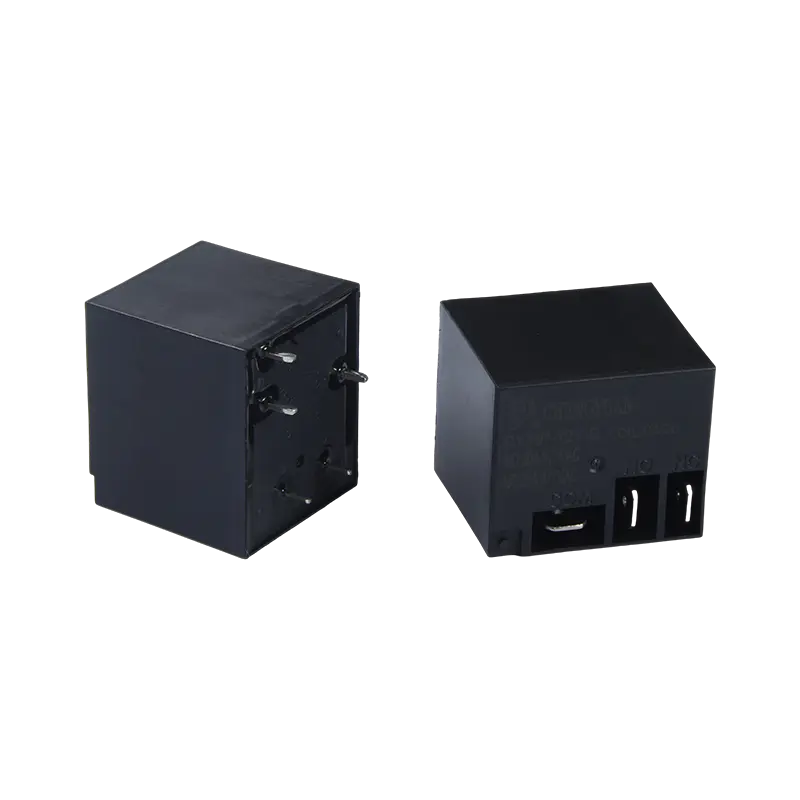

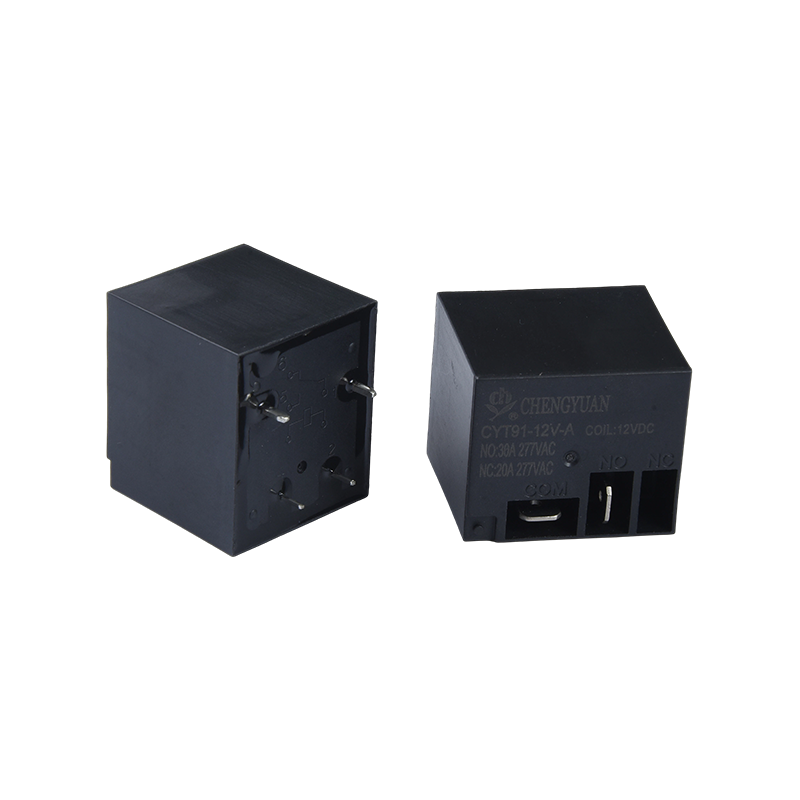

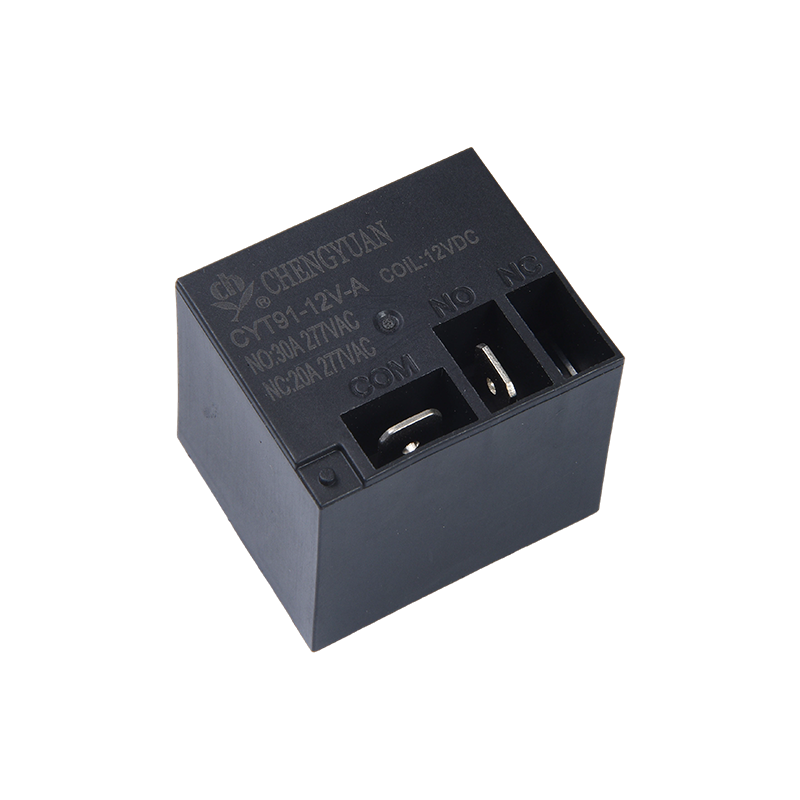

1. Produktfördelar
Kompakt design med hög ström: Uppnår hög belastningsomkopplingskapacitet på 20A/30A i en liten volym, erbjuder hög effekttäthet och sparar installationsutrymme.
Förstärkt strömförande struktur: Valfri kopparterminalversion ger lägre kontaktmotstånd och starkare strömförande kapacitet, minskar värmeutvecklingen och förbättrar långsiktig tillförlitlighet under hög ström.
Bred spänningsdrift: Brett spoledriftspänningsområde (3-48VDC), speciellt lämplig för bilelektronik, batteridriven utrustning och olika DC-kontrollsystem.
2. Nyckelfunktioner
Lastkapacitet: Stöder lastväxling upp till 30A @ 250VAC eller 28VDC, vilket uppfyller kontrollbehoven för de flesta resistiva och induktiva laster med hög effekt.
Kontaktkonfiguration: Använder en SPDT-struktur (Single Pole Double Throw), som ger en normalt öppen och en normalt sluten kontakt, lämplig för enkel kretskoppling eller på/av-kontroll.
Effektiv drivning: Typisk strömförbrukning för spolen är 0,9 W, vilket ger hög köreffektivitet och låg belastning på styrkretsen.
Hållbar design: Robust struktur, kontaktmaterial och tryck optimerade för högströmsbågbildning, vilket resulterar i en lång elektrisk livslängd.
3. Huvudapplikationer
Bilelektronik: Används i elfordon och traditionella fordon för batterihantering, förladdningskretsar, värmare, fläktar och högeffektsbelysningskontroll.
Industriell utrustning: Styr små och medelstora motorer, kompressorer, industrivärmare och kraftdistributionsenheter.
Hushållsapparater: Används i snabbvattenberedare, högeffektiva köksapparater, luftkonditioneringskompressorer och värmeutrustning som kräver högströmsomkoppling.
Energikontroll: Fungerar som huvudkontrollbrytare för högströms DC-kretsar i solsystem och laddningsutrustning.
| Kontaktdata |
| Typ | CYT91 |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 6VDC) |
| Bedömd belastning (resistiv belastning) | 20A/30A 250VAC |
| Max. byter ström | 20A/30A |
| Max. omkopplingsspänning | 250VAC |
| Max. strömbrytare | 5000VA/7500VA |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 15 ms Max. (Ingen diod) |
| Släpptid | 10 ms Max. ( Ingen diod) |
| Isoleringsmotstånd | Min. 1000MΩ (vid 500VDC) |
| Dielektrisk styrka | Mellan öppna kontakter:1500VAC, 50/60Hz i 1min |
| Mellan spole och kontakt: 2500VAC , 50/60Hz i 1 min |
| Vibrationsmotstånd | Destruktivt | 10-55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10-55 Hz, vid dubbel amplitud på 1,5 mm |
| hasbeständighet | Funktionell | 10G min. |
| Destruktivt | 100G min. |
| Uthållighet | Mekanisk uthållighet （10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃~ 85℃( ingen kondens) |
| Vikt | Cirka 28g |
Spoledata (vid 20 ℃)
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 5 | 180 | 27 | Cirka 0,9 W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Data som visas ovan är initiala värden. Applicera inte högsta tillåtna spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.

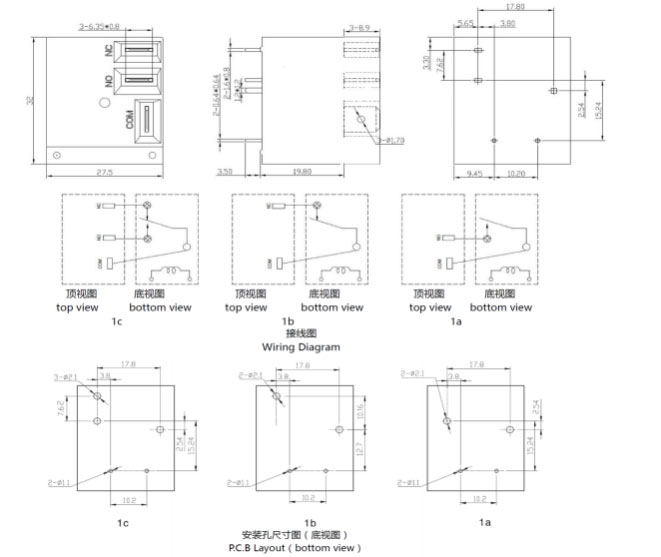

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)

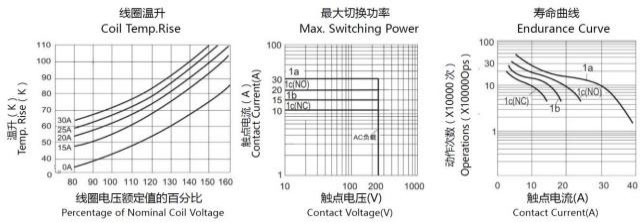

Karakteristiska kurvor
Beställningsinformation
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：Typ：CYT91
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: : A formulär A ; B Form B ; C Form C
4: Nominell spänning: 5,6,9,12,15,18,24,48VDC
5: Kapslingsfärg: B-svart; L-blå
6: Spole Pwor: D-0,9W
7: Skyddskonstruktion: S-Flux säker,
SH- förseglad typ tvättbar
8: Special parameter: Noll-standard typ
Bokstav eller nummer-Specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling föreslås inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
