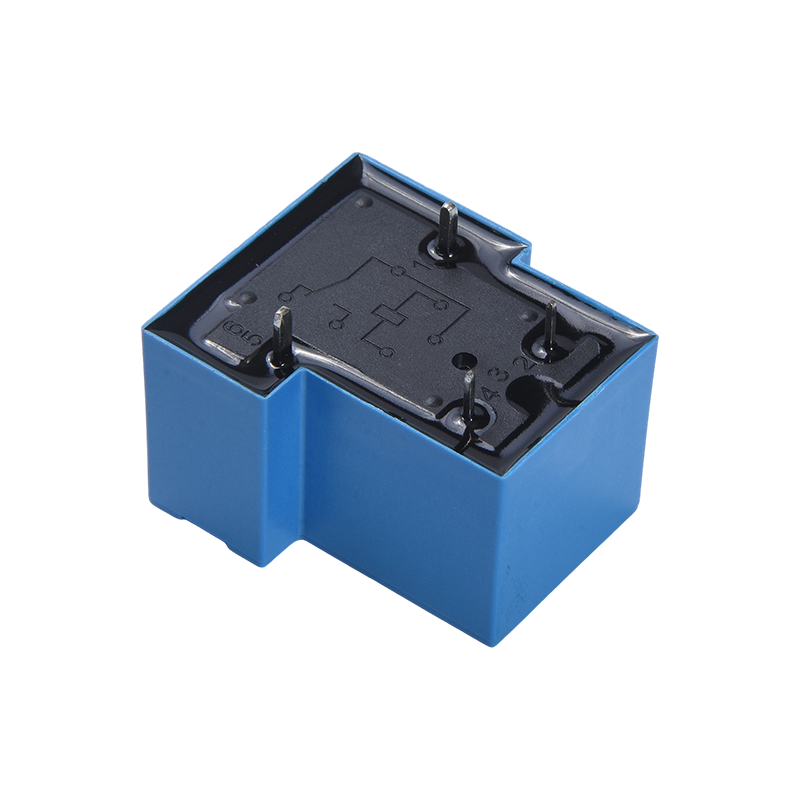

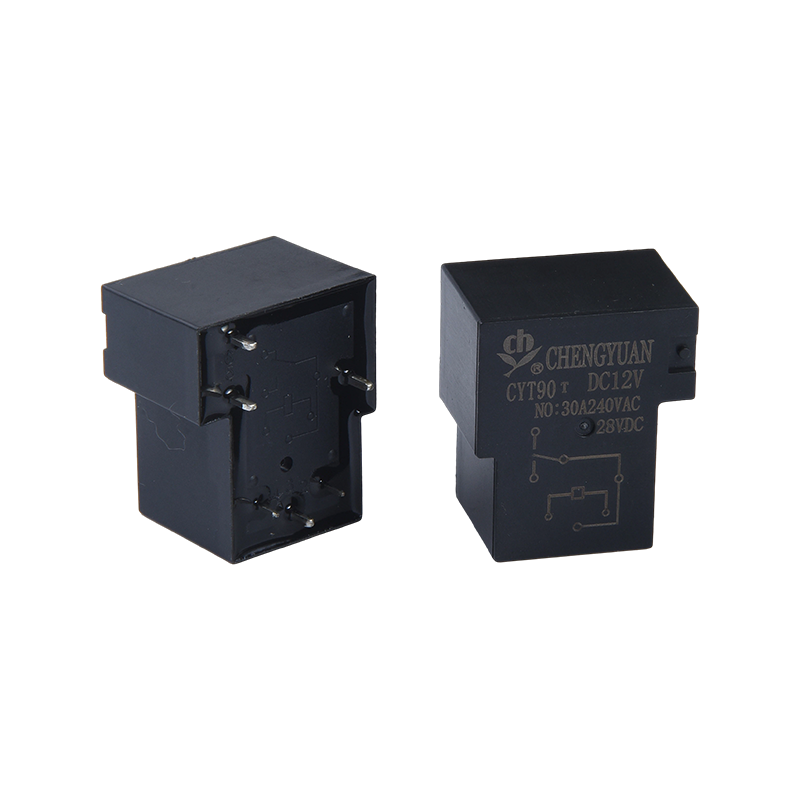

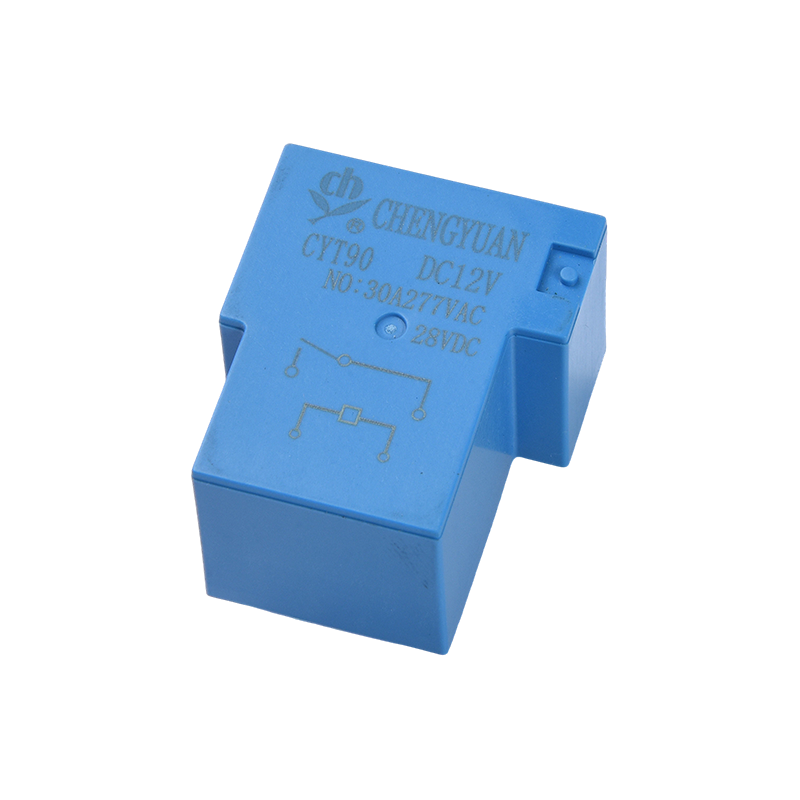

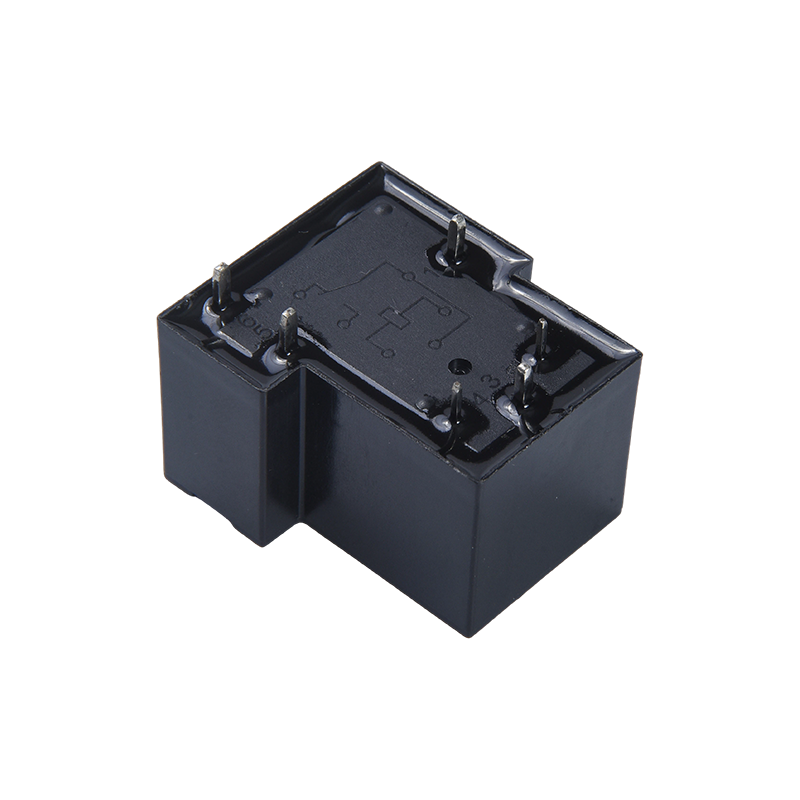

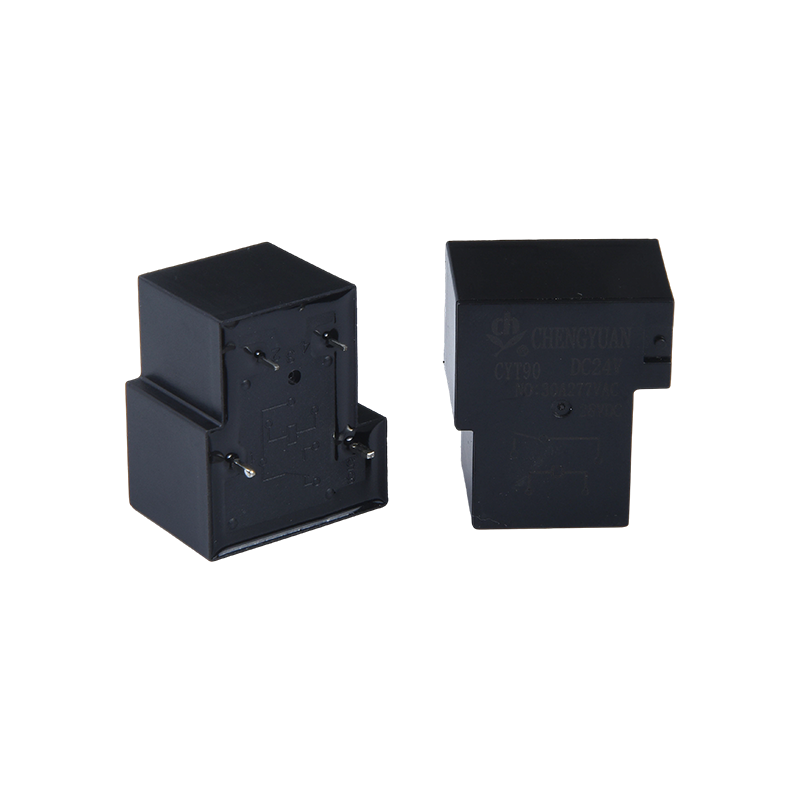

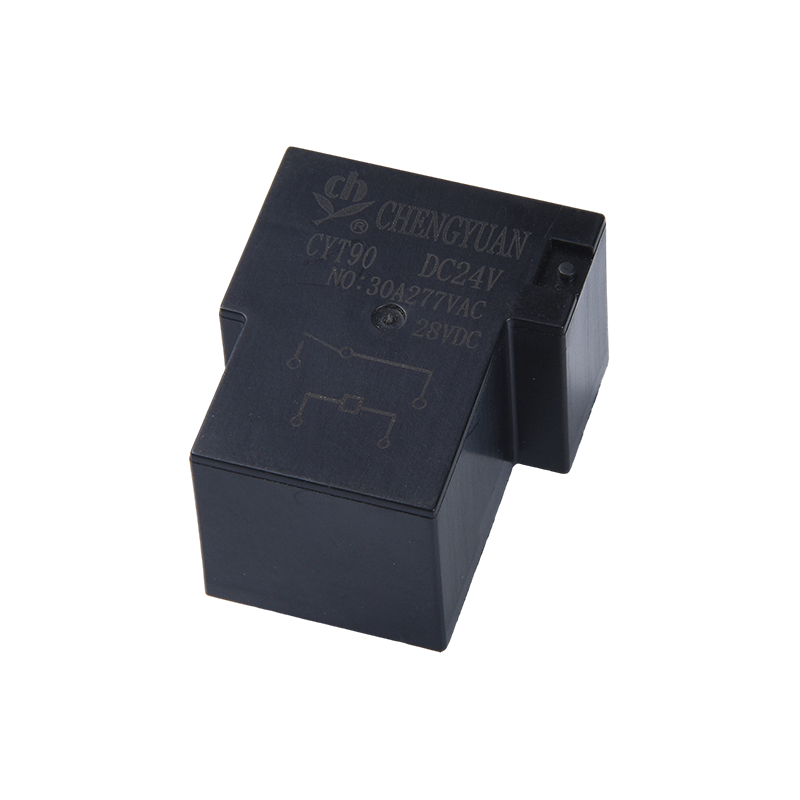

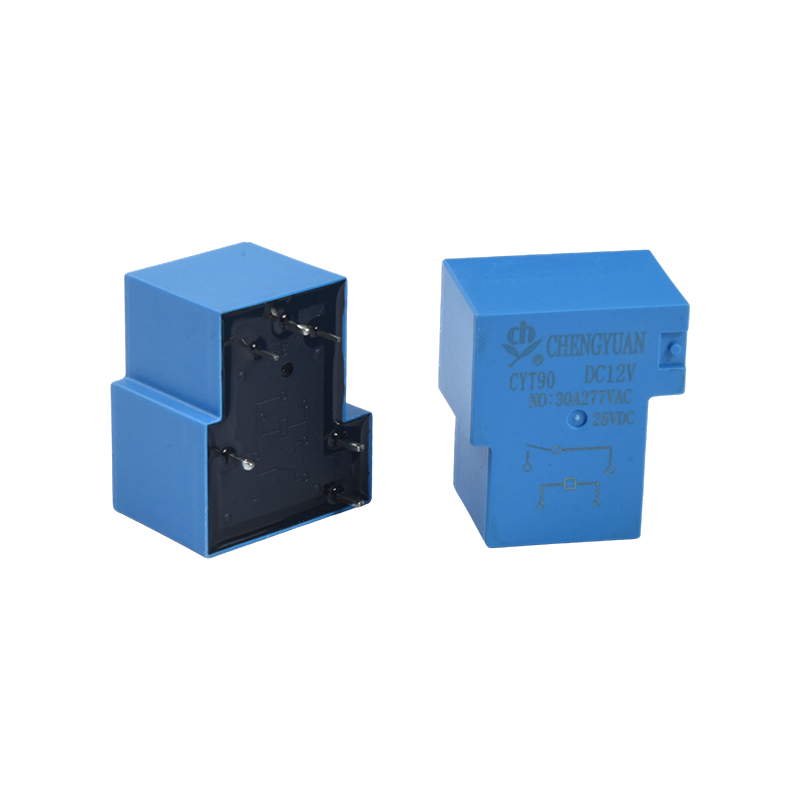

I. Funktioner:
1. Flera monteringsalternativ: Ger olika monteringsalternativ för att passa olika utrustningsinstallationsscenarier, vilket förbättrar installationsbekvämligheten;
2. Kompakt design: Som ett litet högeffektsrelä sparar dess kompakta storlek internt installationsutrymme;
3. SPDT-struktur: Använder en enkelpolig dubbelkaststruktur, som ger tydlig kopplingslogik och anpassar sig till olika kretskopplingsbehov med hög effekt.
II. Kärnfunktioner och tillämpliga scenarier:
1. Kärnfunktioner: Ger högströmskopplingskontroll, signalomvandling och lastomkopplingsfunktioner, vilket säkerställer stabil drift av högeffektsutrustningskretsar;
2. Hushållsapparater: Lämplig för luftkonditioneringsapparater, induktionsspisar, kylskåp, riskokare och andra hushållsapparater, vilket möjliggör styrning av belastningsväxling med hög effekt;
3. Industriell styrning: Lämplig för värmare, ventilationsanordningar och annan utrustning inom industriell automation, som uppfyller kraven på högströmsstyrning i industriella scenarier;
4. Smarta hem och nya teknologier: Tillämplig på säkerhetsutrustning, belysningssystem, ny energiutrustning och Internet of Things, stöder signalomvandling och lastväxling.
IV. Viktiga fördelar:
1. Högeffekthantering: Design med hög kontakteffekt hanterar på ett tillförlitligt sätt 20A/30A högströmsscenarier, vilket erbjuder stark anpassningsförmåga.
2. Flexibel installation: Flera monteringsalternativ finns tillgängliga, kompatibla med olika utrustningsinstallationskrav.
3. Brett utbud av applikationer: Täcker flera områden, inklusive hushållsapparater, industriell kontroll, smarta hem och ny energi, vilket erbjuder stark mångsidighet.
4. Kompakt storlek och hög effekt: Uppnår hög effekt i en kompakt storlek, som uppfyller de dubbla kraven på utrustningsminiatyrisering och högeffektkontroll.
Kontaktdata
| Typ | CYT90 |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 6VDC) |
| Bedömd belastning (resistiv belastning) | 20A/30A 250VAC |
| Max. byter ström | 20A/30A |
| Max. omkopplingsspänning | 250VAC |
| Max. strömbrytare | 5000VA/7500VA |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 15 ms Max. (Ingen diod) |
| Släpptid | 10 ms Max. ( Ingen diod) |
| Isoleringsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 1500VAC, 50/60Hz i 1min |
| Mellan spole och kontakt: 2500VAC , 50/60Hz i 1 min |
| Vibrationsmotstånd | Destruktivt | 10-55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10-55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 100G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vikt | Cirka 24g |
| Spoledata (vid 20 ℃) |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 5 | 180 | 27 | Cirka 0,9 W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Data som visas ovan är initiala värden. Applicera inte högsta tillåtna spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.

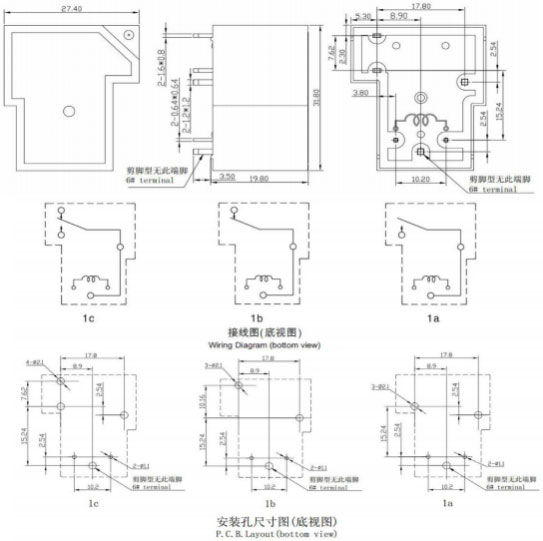

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)

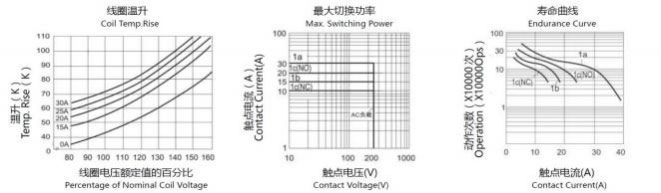

Karakteristiska kurvor
Beställningsinformation
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Typ： CYT90
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: A Form A ; B Form B; C-formulär C
4: Nominell spänning: 5,6,9,12,15,18,24,48VDC
5: Kapslingsfärg: H-svart; L-blå
6: Spoletyp: D-0,9W
7: Skyddskonstruktion: S-Fluxsäker,
SH-Sealed typ tvättbar
8: Specialparameter: Noll-standardtyp
Bokstav eller siffra - Särskilda krav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
