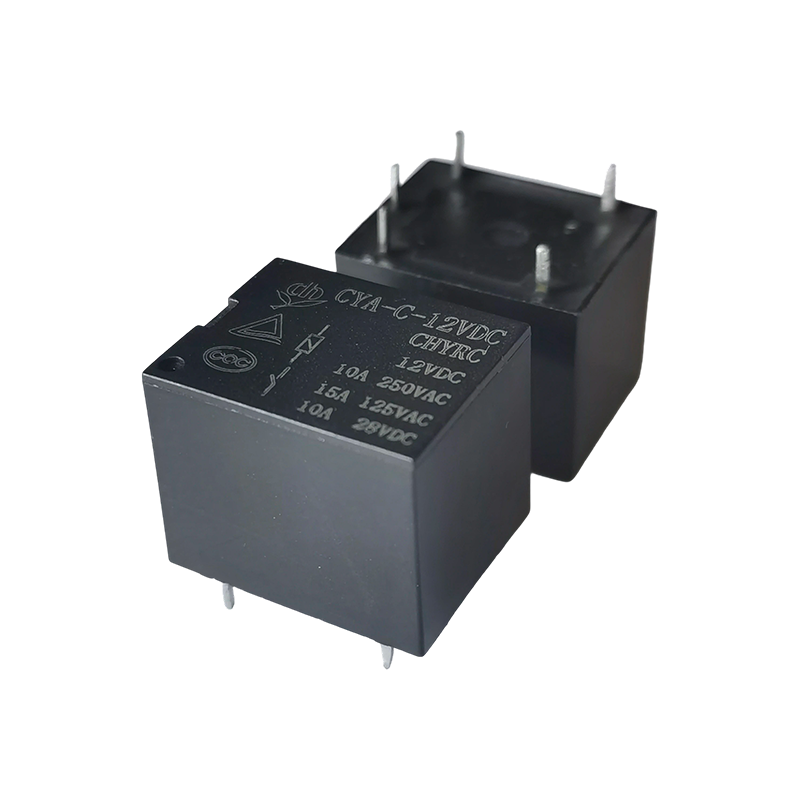

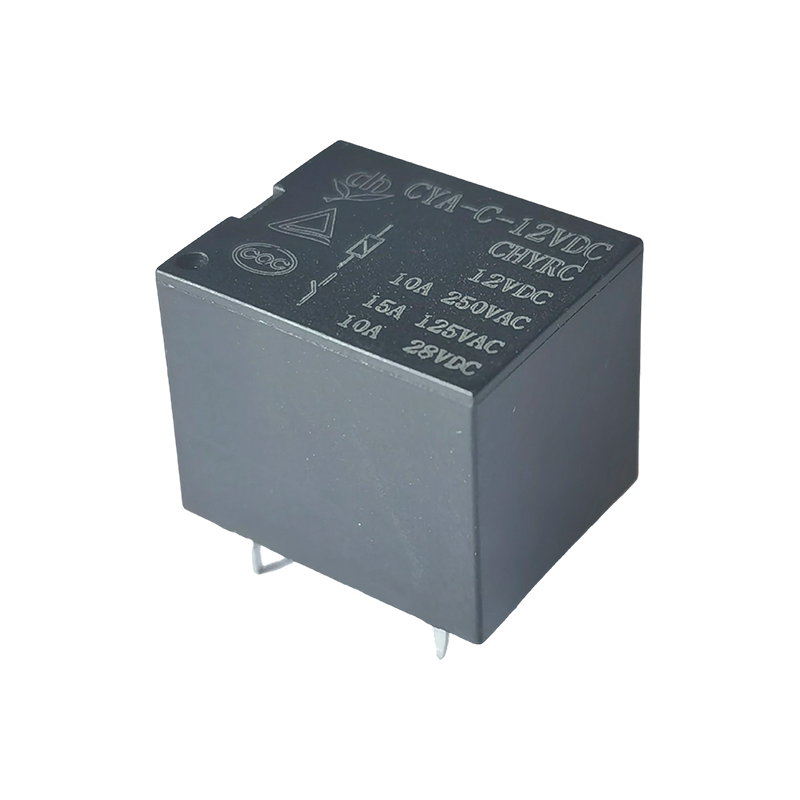

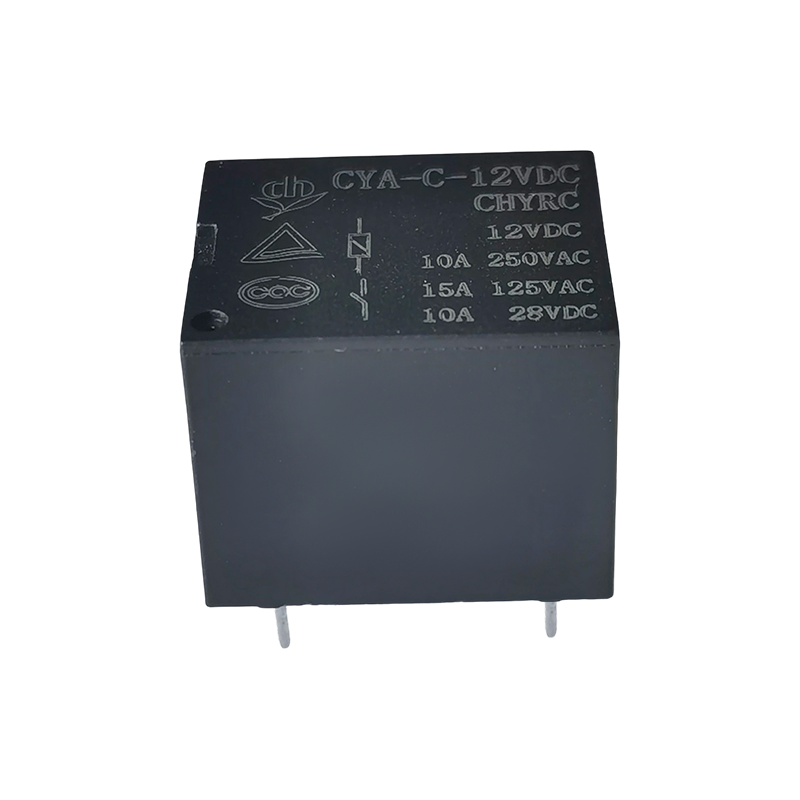

Funktioner:
• Bred belastningskompatibilitet: Kompatibel med 15A 125VAC, 12A 250VAC AC-belastningar och 10A 28VDC DC-belastningar, täcker de flesta behov av låg-till-medelströmkretskoppling.
• Flexibel spolespänning: Stöder 3VDC-48VDC spolespänning, som direkt matchar olika styrkrets spänningsspecifikationer utan behov av ytterligare spänningsomvandlingsmoduler.
• Design med låg strömförbrukning: Spolens strömförbrukning är endast 0,36 W, vilket minskar utrustningens totala strömförbrukning och gör den lämplig för batteridrivna enheter.
• Dubbel auktoritativ certifiering: Godkänd TUV- och CQC-certifiering, i enlighet med internationella och inhemska säkerhetsstandarder och lämplig för terminalprodukter som säljs på flera marknader.
• Bekväm PCB-installation: Använder en 5-stiftsstruktur för enkel lödning och montering av kretskort; den kompakta, sockerbitsliknande formen sparar installationsutrymme och är lämplig för kretslayouter med hög densitet.
• Tydlig kopplingslogik: Använder ett kontaktformulär med enpolig enkelkastning (SPST), vilket ger enkel och tydlig kopplingslogik, förenklar kretsdesign och minskar sannolikheten för ledningsfel.
Applikationsscenarier:
• Hushållsapparater: På/av-styrning av små elektriska ugnar, vattenautomater, fjärrkontrollbrytare m.m.
• Industriell styrning: Små PLC-expansionsmoduler, sensorsignalomkopplingskretsar, möjliggör signalisolering och krets på/av-styrning.
• Smart hem: Smarta uttag, belysningskontrollmoduler, etc., matchande lågspänningsstyrsignaler för säker strömhantering.
| Typ | CYA |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 10A250VAC |
| Max. byter ström | 15A |
| Max. omkopplingsspänning | 250VAC |
| Max. strömbrytare | 2500VA |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 8 ms Max. (Ingen diod) |
| Släpptid | 5ms Max. (Ingen diod) |
| Isolationsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 750VAC, 50/60Hz i 1 min |
| Mellan spole och kontakt: 1500VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10-55Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10-55Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10 000 000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vikt | Ca. 8,5 g |
| Spoledata (vid 20 ℃) |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 3 | 120 | 25 | Cirka 0,36W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

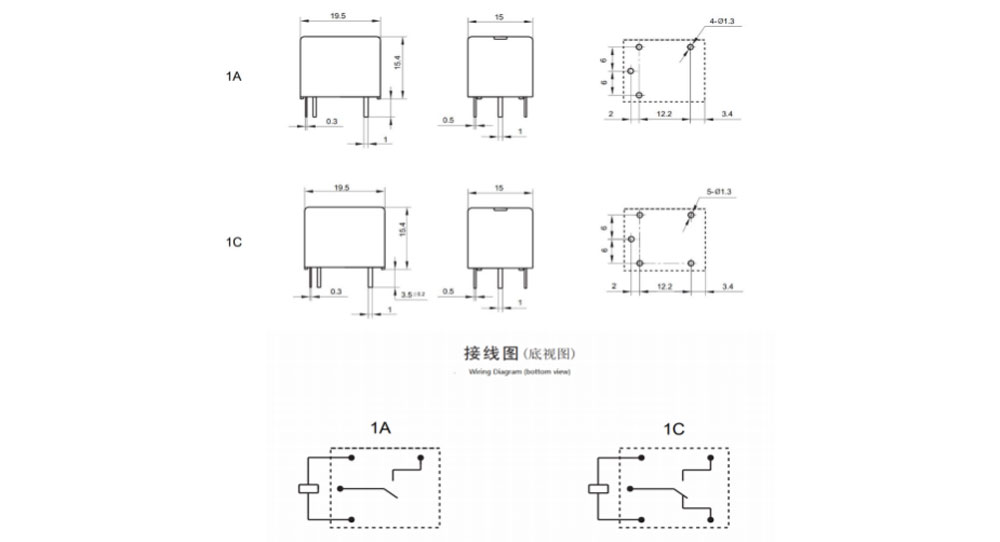

Konturdimension, Kopplingsschema, PCB layout (Enhet: mm)

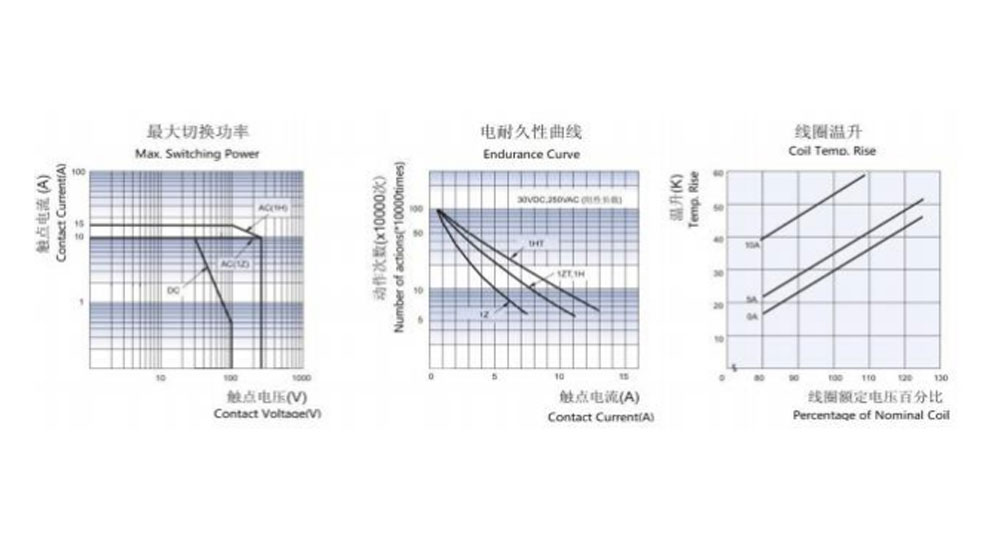

Karakteristiska kurvor
Beställningsinformation
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYA
2: Antal stolpar: 1-1 pol
3: Kontaktarrangemang: C Från C; H Från A; B Från B
4: Nominell spänning: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Kapslingsfärg: W-Vit, H-Svart, L-Blå
6: Spole Pwor: D-0,45W L-0,36W
7: Skyddskonstruktion: S-Fluxsäker, SH-Sealed typ tvättbar
8: Specialparameter: Noll-Standard typ
Bokstav eller siffra - Särskilda krav
(1) Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
(2) Vattenrengöring eller ytbehandling föreslås inte efter att de flödessäkra reläerna har monterats på kretskortet.
(3) Anpassat specialsuffix är tillgängligt efter att ha utvärderats av CHENGYUAN.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande. Vi kunde inte utvärdera alla prestanda och parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring. Öppna ventilationshuven i fodralet före användning. Om det finns några frågor, kontakta chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
