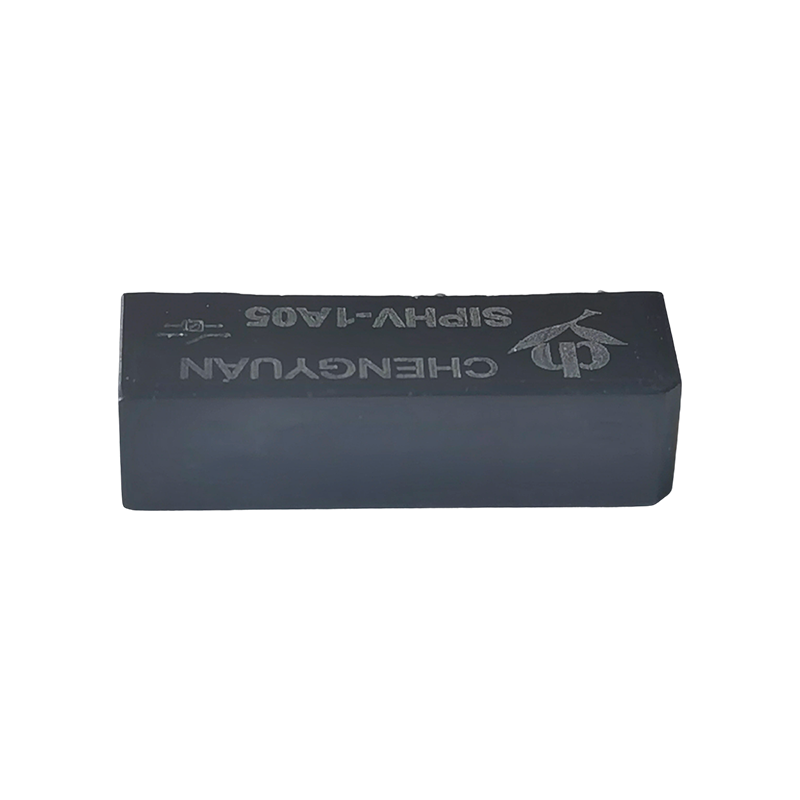

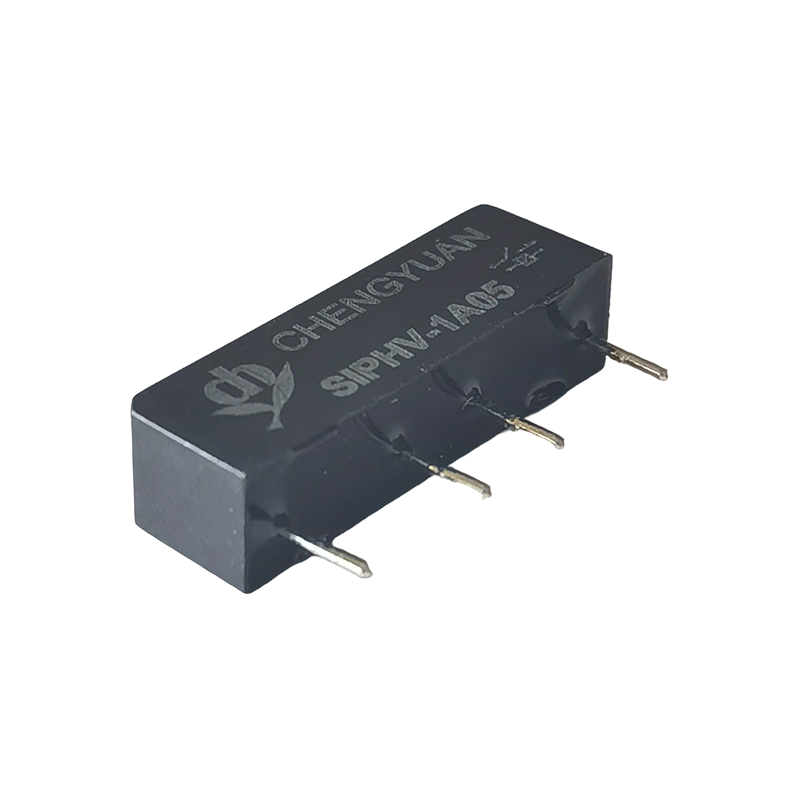

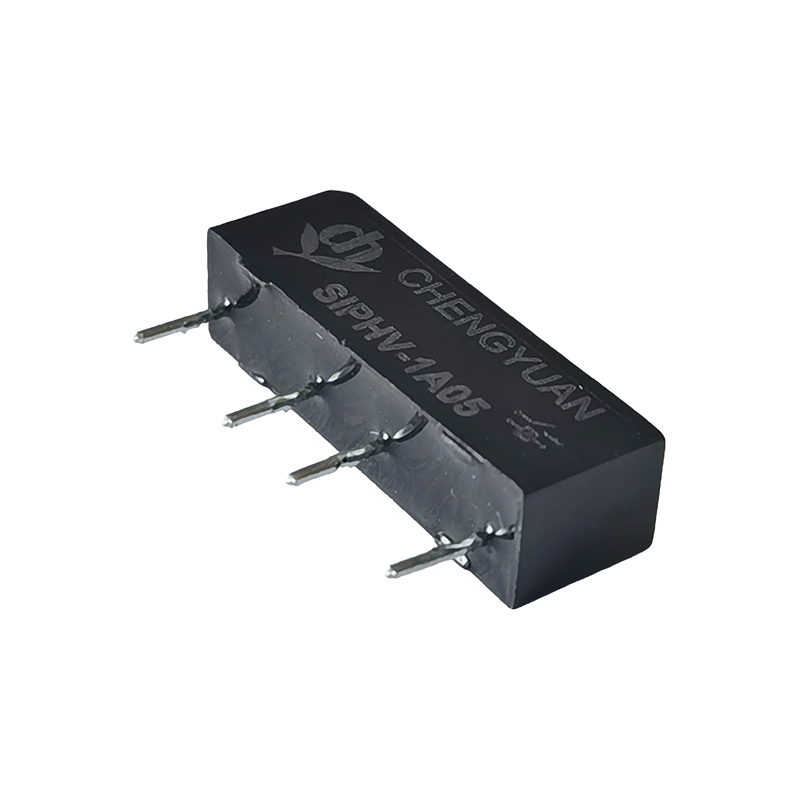

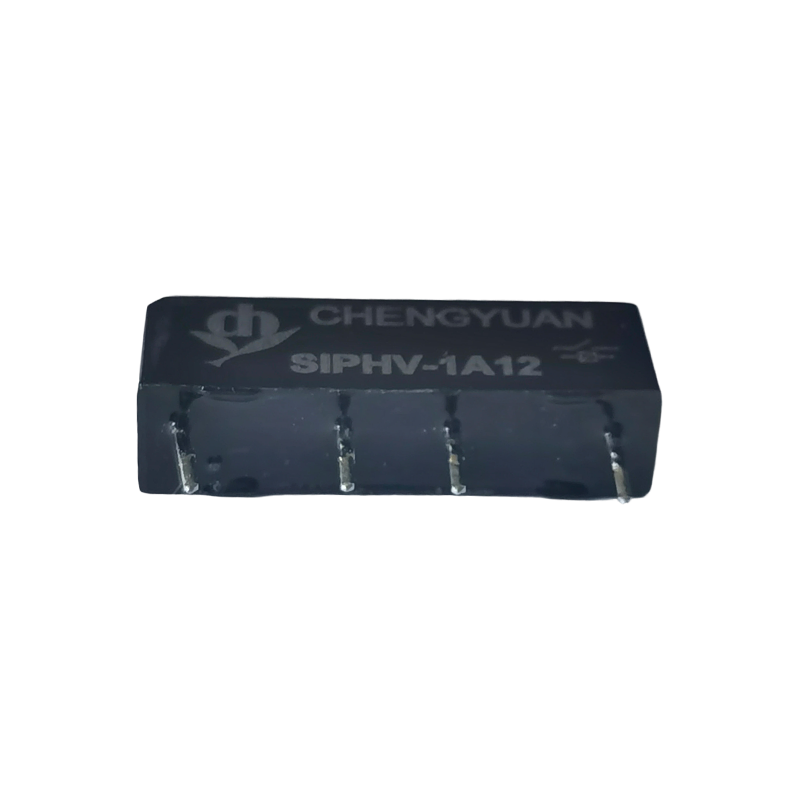

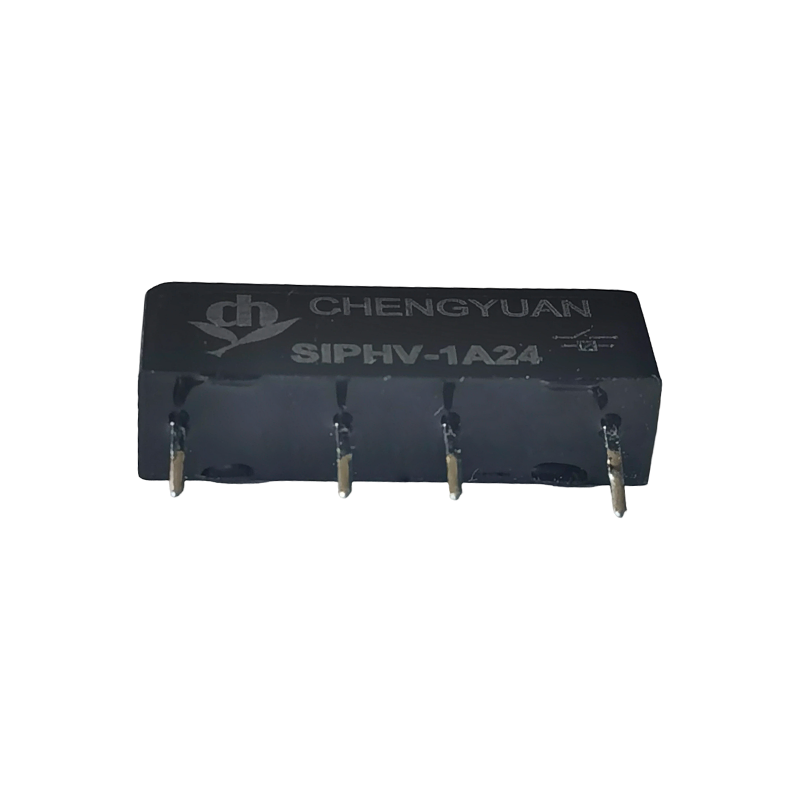

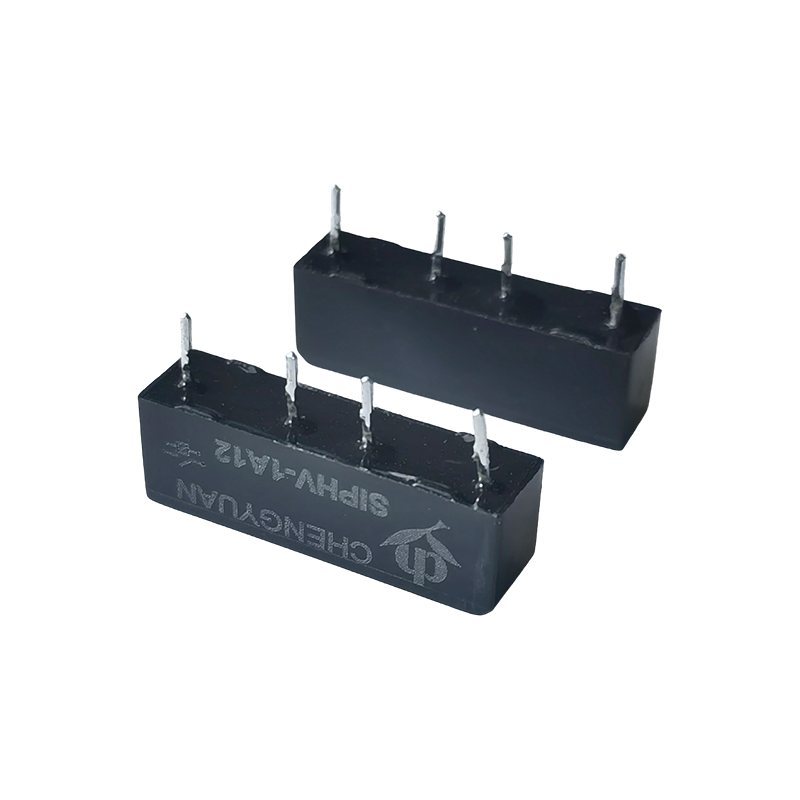

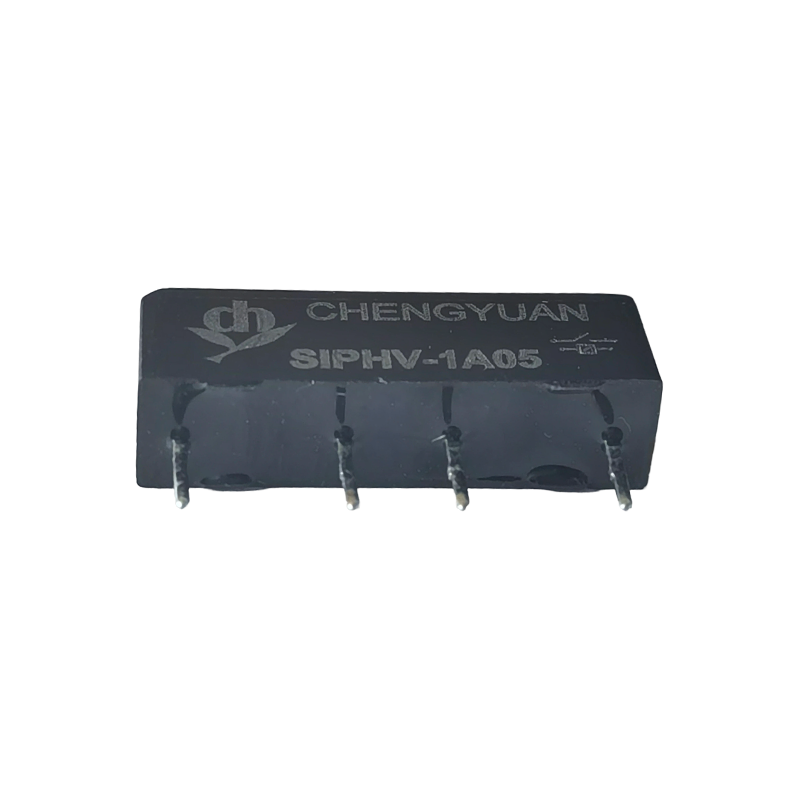

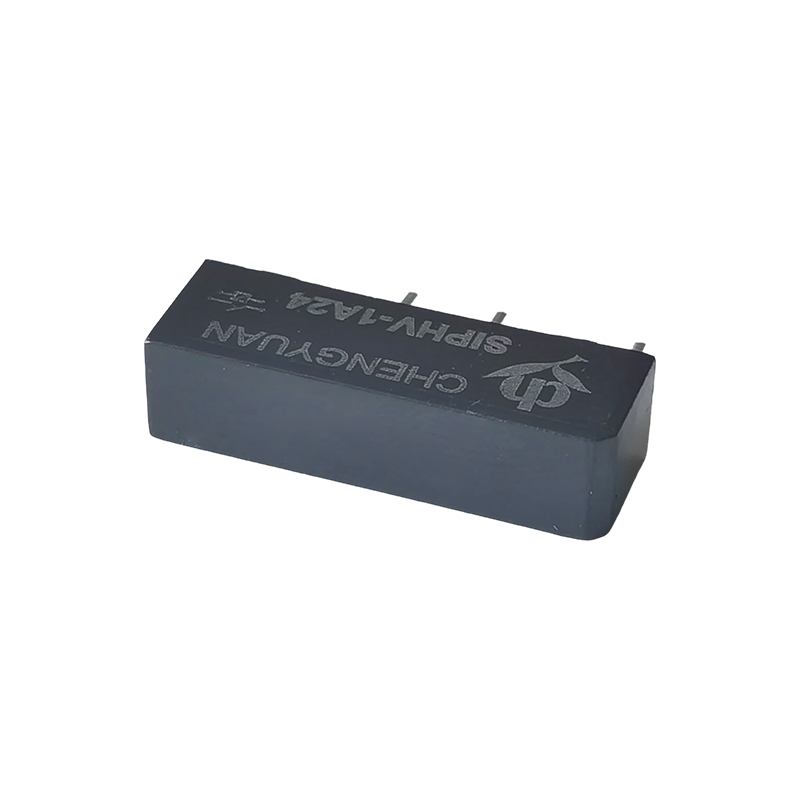

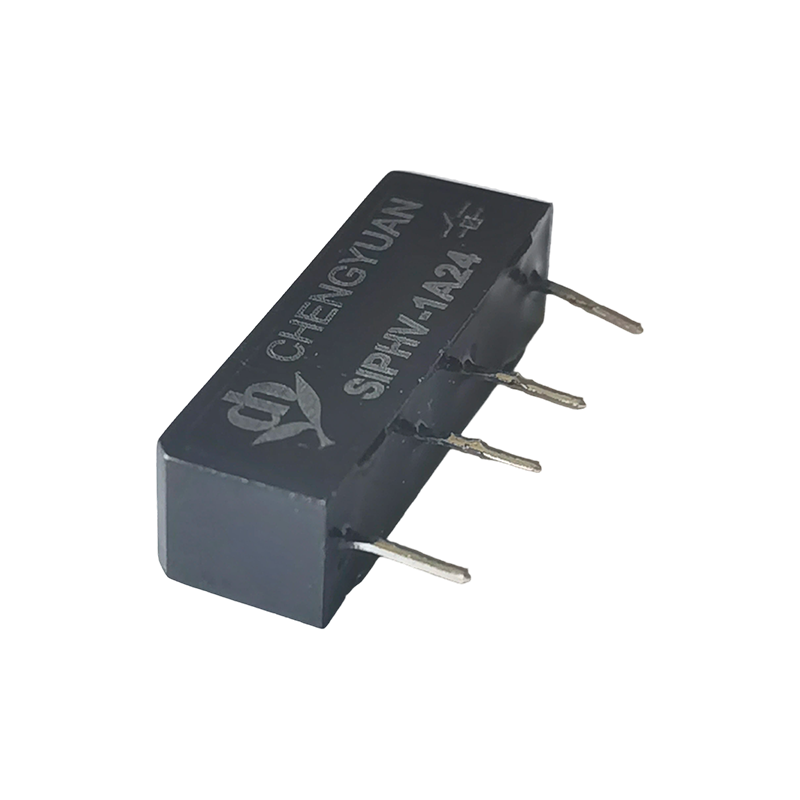

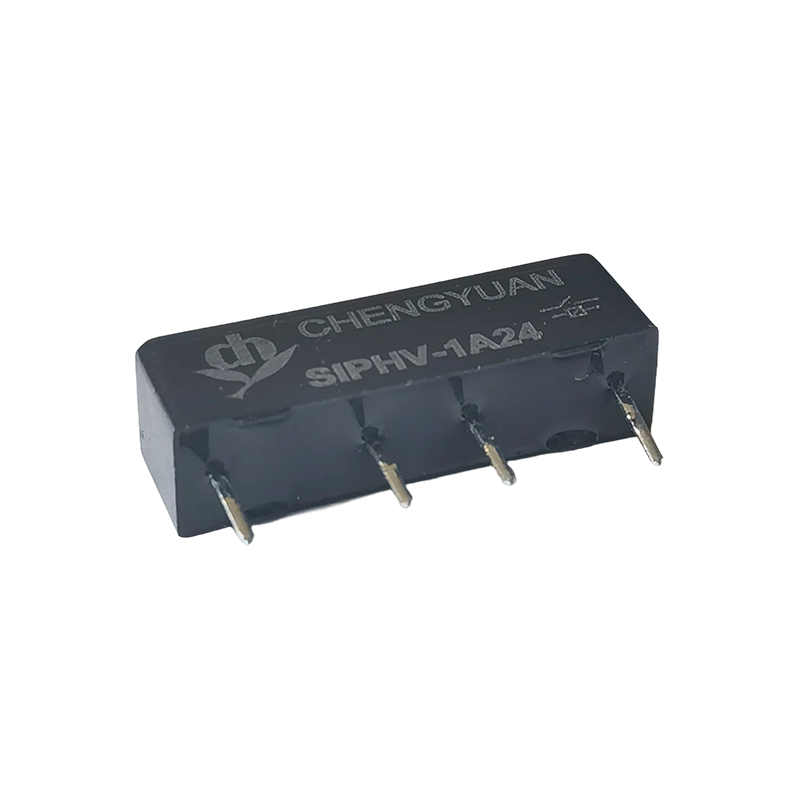

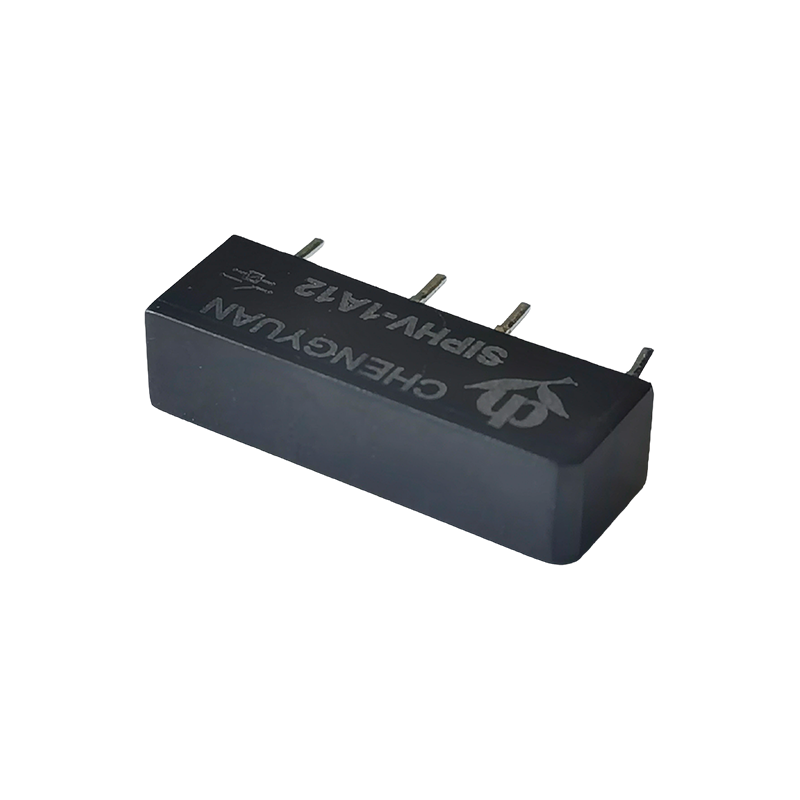

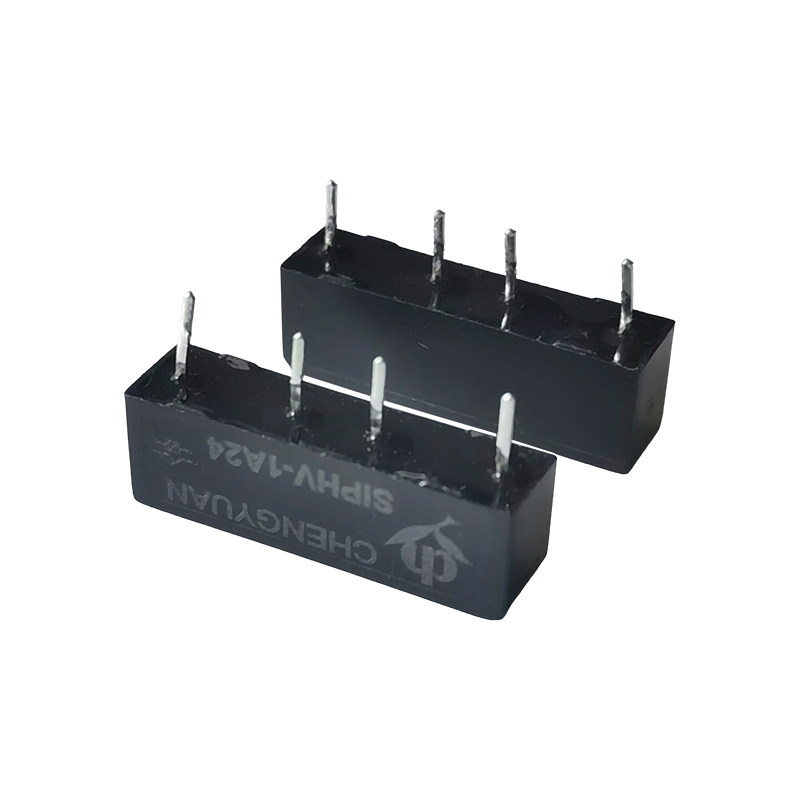

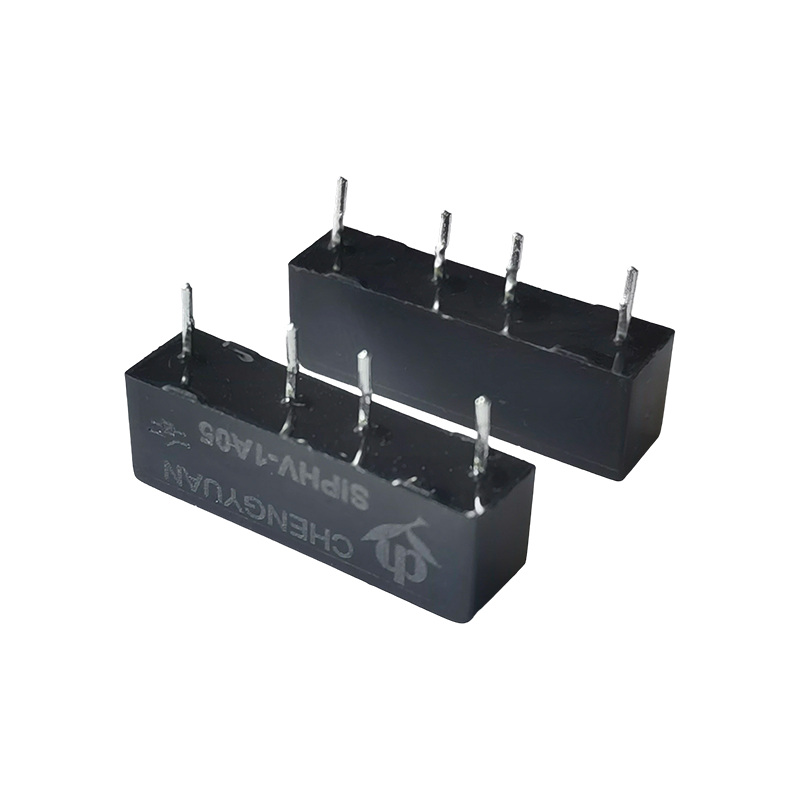

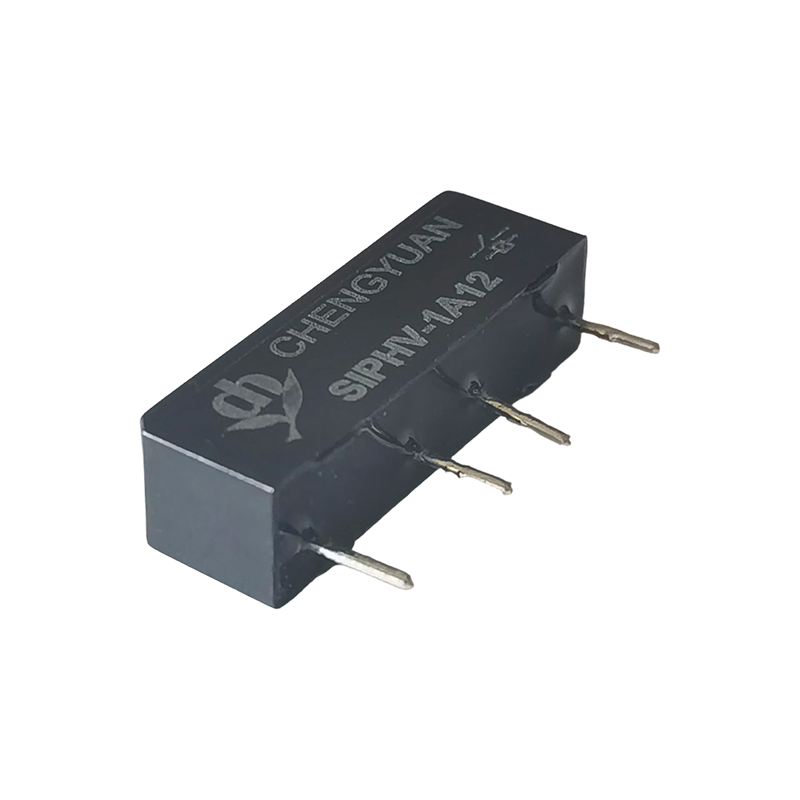

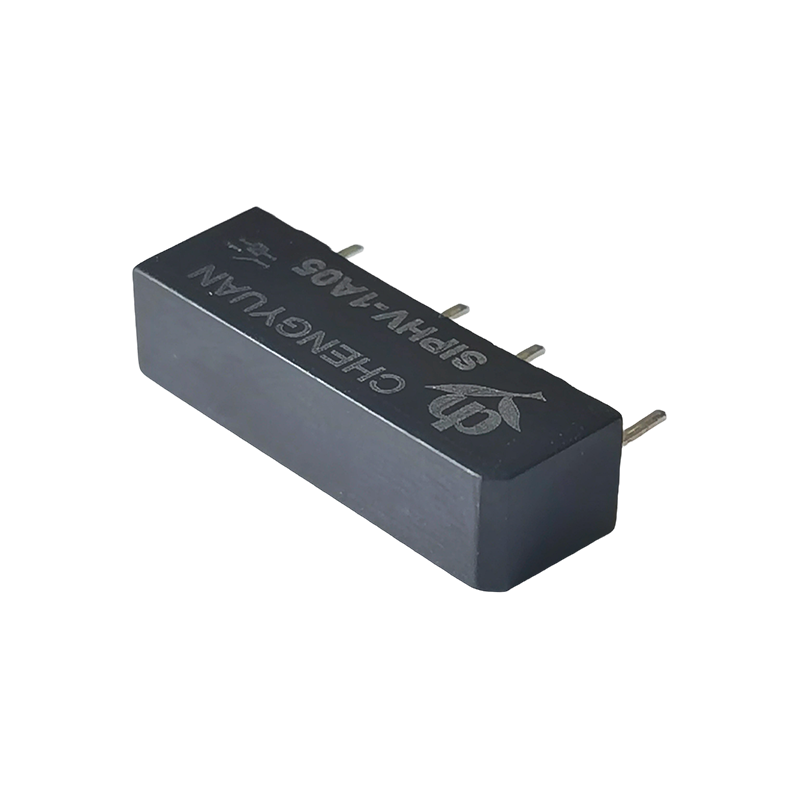

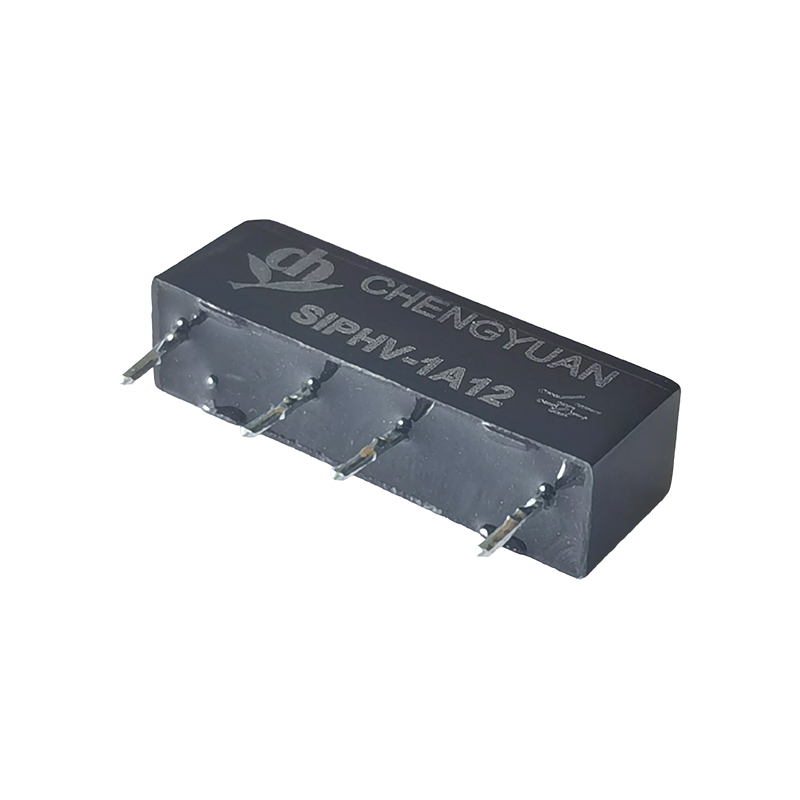

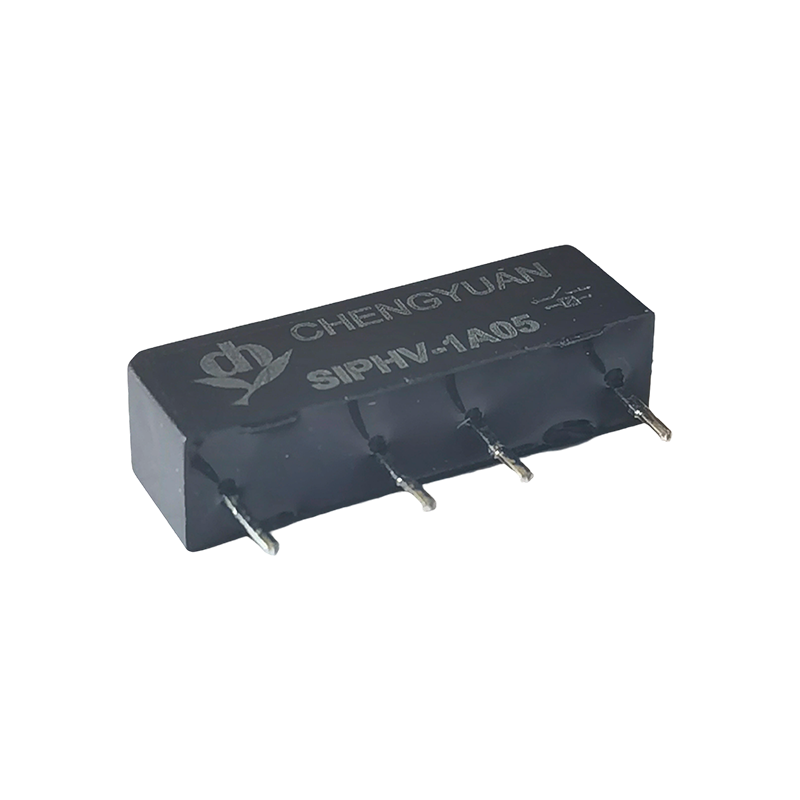

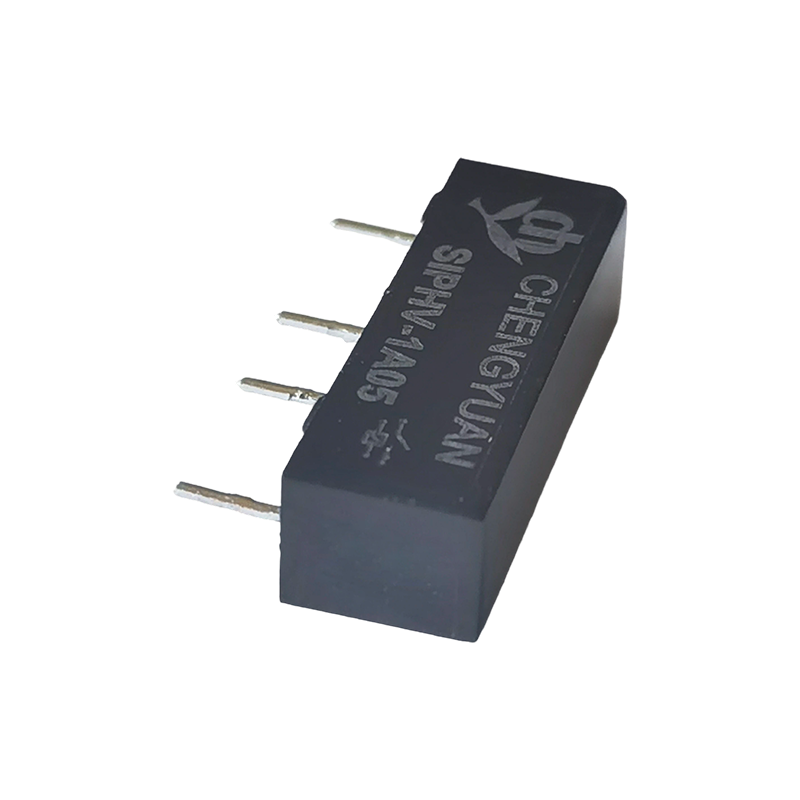

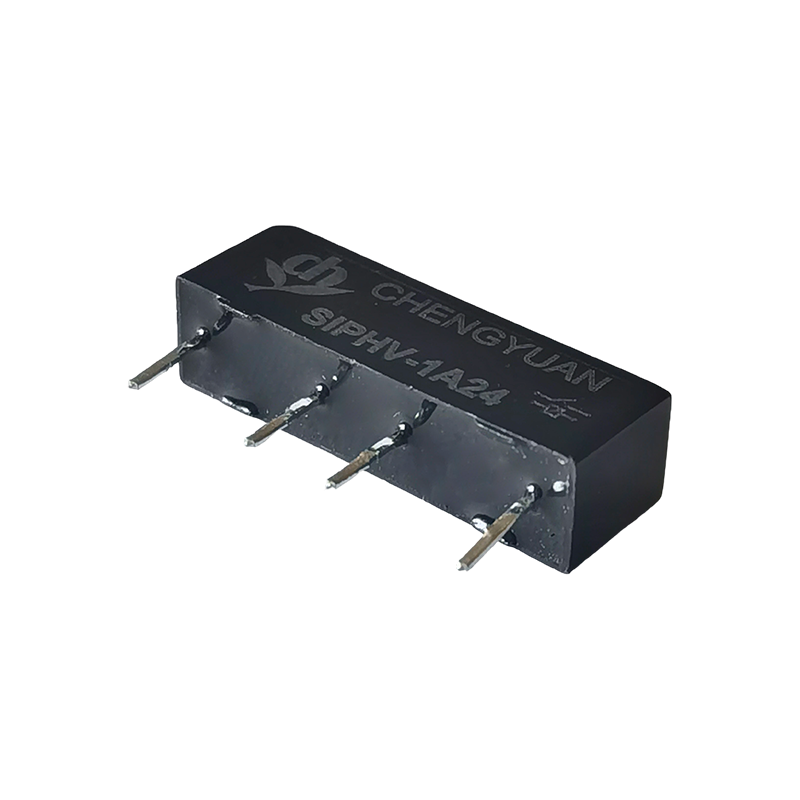

Produktegenskaper:
Ultrahög spänningsresistans: Maximal märkspänning upp till 4KVDC, som kan motstå belastningar på 1000VAC topp/VDC, vilket vida överstiger spänningsresistansnivån för typiska reläer.
Reed switch-teknologi: Använder en reed switch som kärnväxlingselement, vilket erbjuder snabb omkopplingshastighet, lång livslängd och lågt kontaktmotstånd.
Miniature packaging: Compact SIP (Single In-line Package) design significantly saves circuit board space, facilitating high-density mounting.
Direct PCB mounting: Designed specifically for PCB boards, ensuring secure soldering and suitability for automated production.
Low power consumption: Coil voltage range from 3VDC to 24VDC, easily integrated into various low-voltage control circuits.
Typiska applikationer:
High-voltage testing equipment: Used in testing instruments such as voltage withstand testers and insulation testers to switch and isolate high-voltage signals.
Medicinsk elektronik: Lämplig för högspänningskontrollsektioner i medicinsk utrustning, vilket säkerställer säker isolering.
Kommunikationsutrustning: Används i kretsmoduler som kräver högspänningsisolering eller omkoppling i kommunikationssystem.
Precisionsmätinstrument fungerar som en nyckelkomponent för högspänningssignalomkoppling i högprecisionsmätsystem.
Industriell automation: Används för signalöverföring och skydd i högspänningsstyrkretsar.
| Kontaktbetyg |
| Kontaktarrangemang | lA; |
| Kontaktbetyg | 100W (Max omkopplingsspänning 350VDC, 300VAC) |
| Max omkopplingsspänning | 1000VAC topp/VDC |
| Max kopplingsström | 1,0A |
| Max bärström | 2,5A |
| Förväntad livslängd | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Spoleparameter |
| Spolespänning (VDC) | Spolemotstånd Ω± 10 % | Normal ström (mA) | Släpp spänning VDC(min) (8 % av märkspänning) | Plocka upp spänning VDC (max) (75 % av märkspänning) |
| Betygsatt | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Varning: 1, Användning av en spolespänning som är lägre än den märkta spolspänningen kommer att äventyra reläets funktion.
2, Plocka upp och släpp spänning är endast för teständamål och ska inte användas som designkriterier.
| Drifttillstånd |
| Kontakta motståndet | 150 mΩ |
| Nedbrytningsspänning | Spola till kontakter | 4000VDC |
| Över kontakt | 4000VDC |
| Isolationsmotstånd | Öppna kontakter 1X1011Ω MIN. Kontakter som ska spolas 1X1011Ω MIN. |
| Kapacitans | Över öppen kontakt | 1,0 pF |
| Öppna kontakten till spole | 2,0 pF |
| Drifttid | 1,0 mS |
| Release Time | 0,25 mS |
| Driftstemperatur | -40℃–85℃ |
| Förvaringstemperatur | -40℃–105℃ |
| Lödningstemperatur | 5 sek. max 260℃ |

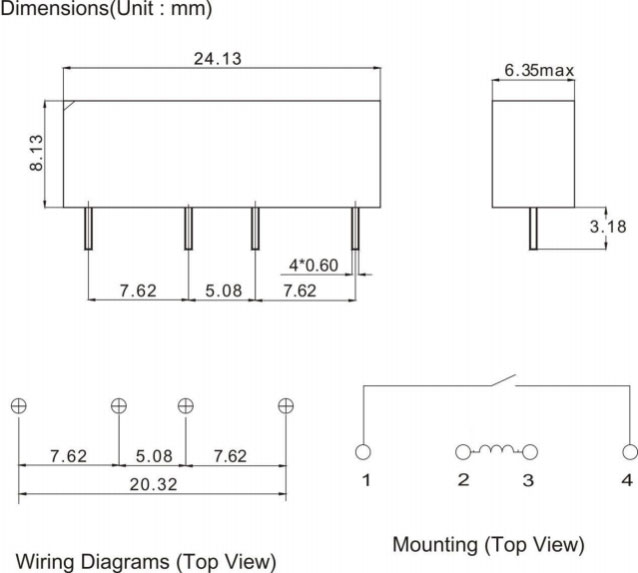

Mått(mm)
| Beställningsinformation |
| SIPHV - 1A 12 1 2 3 |
| 1. Artikelnummer: SIPHV 2. Kontaktformulär:1A 3. Spolens märkspänning (VDC): DC:5,12,24 |
