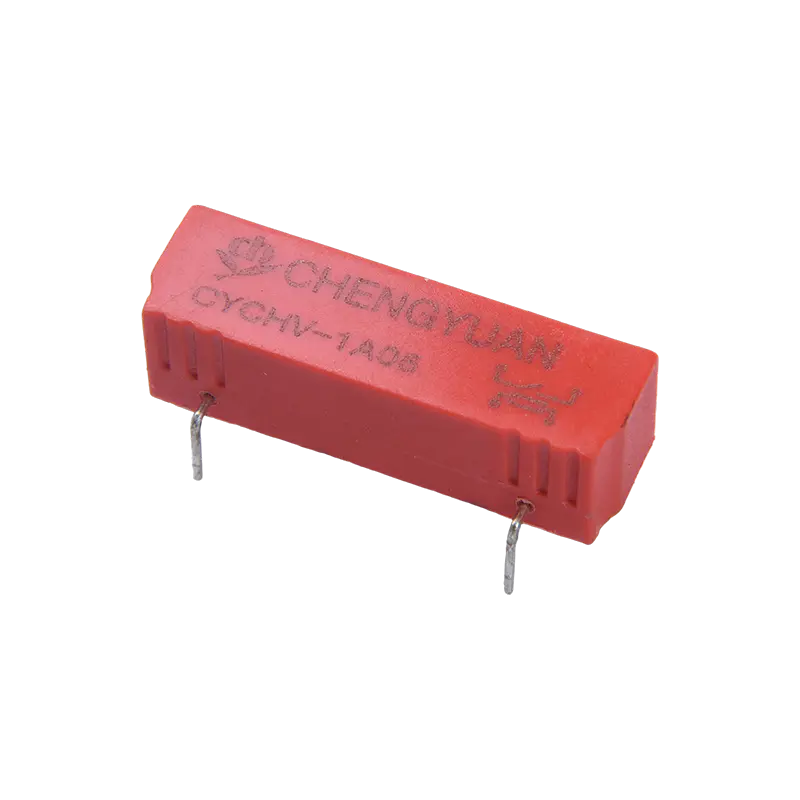

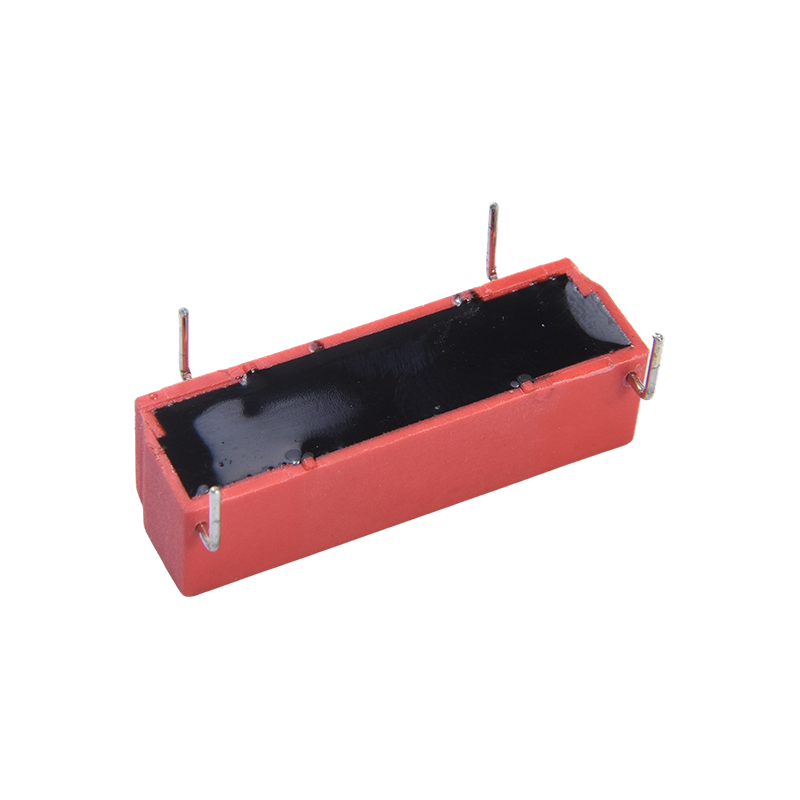

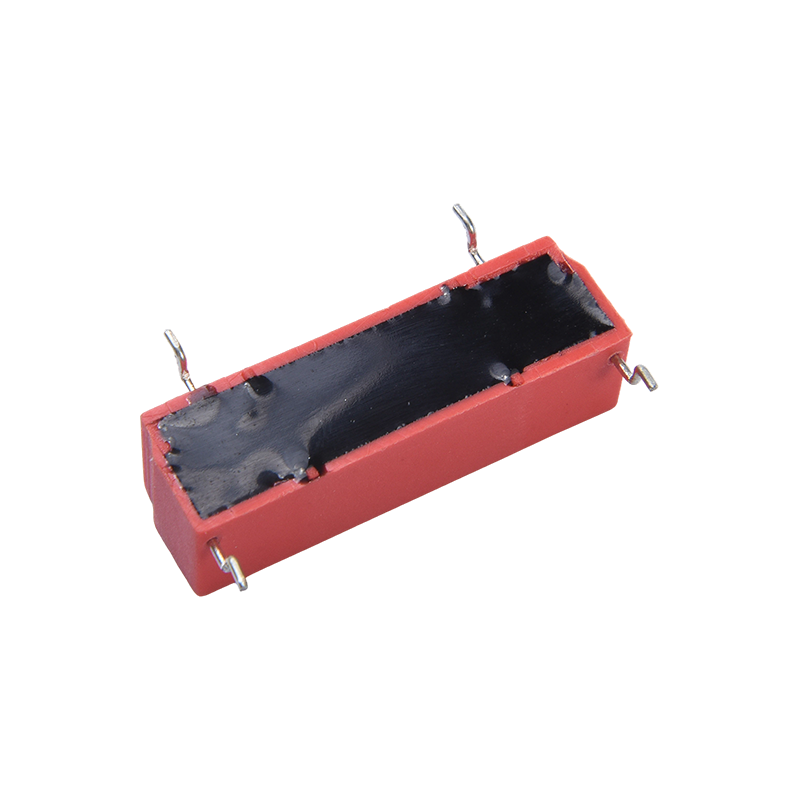

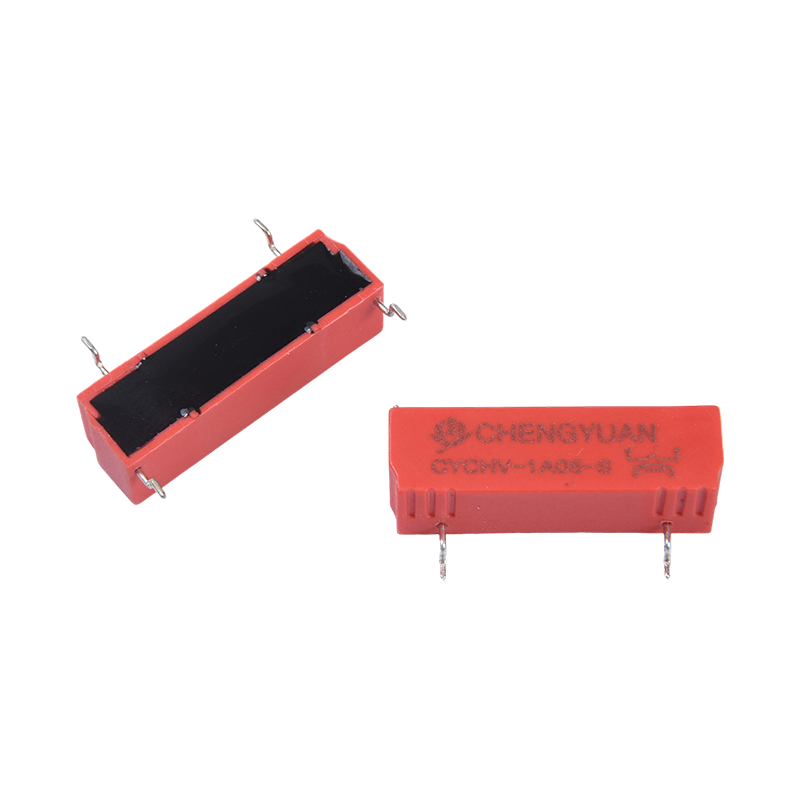

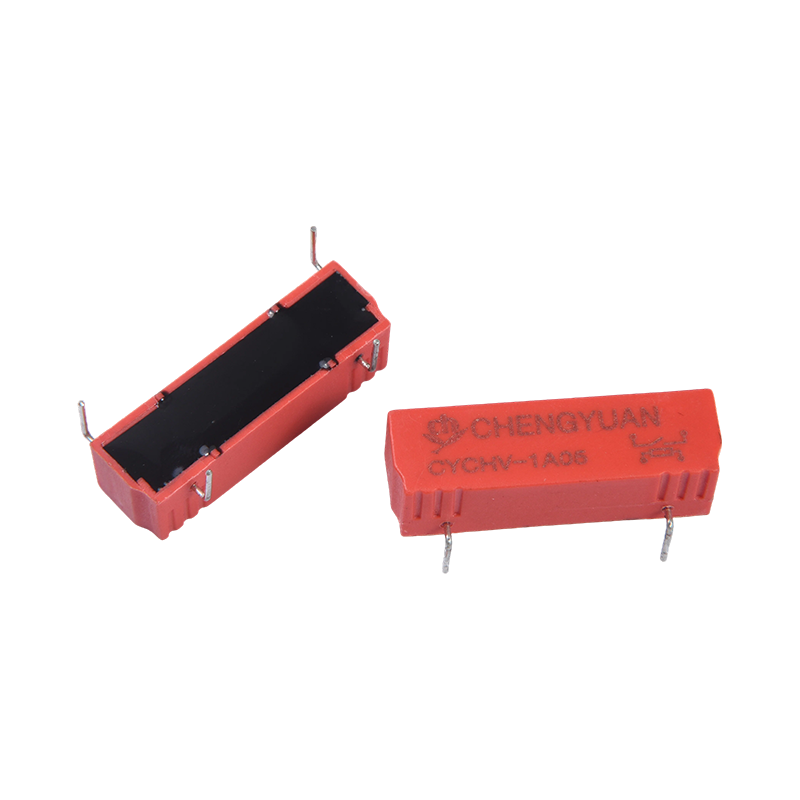

I. Produktstruktur och installationsfunktioner
1. Kärnstruktur: Använder en magnetisk reedomkopplarstruktur av ett förseglat glasrör, som använder ett magnetfält för att kontrollera reedomkopplarens verkan, vilket uppnår effektiv isolering av hög- och lågspänningskretsar;
2. Miniatyriserad design: Kompakt storlek, lämplig för PCB-montering, sparar internt installationsutrymme och underlättar högdensitetslayouter;
3. Prestandastabilitet: Har hög känslighet, lång mekanisk livslängd och stark motståndskraft mot miljöpåverkan, vilket säkerställer stabil drift under komplexa arbetsförhållanden.
II. Kärnfunktioner och tillämpliga scenarier
1. Kärnfunktioner: Ger isolering, omkoppling och styrning av högspänningskretsar, samtidigt som det erbjuder signaldetektering, kontroll av låg strömförbrukning och högtillförlitliga omkopplingsfunktioner, lämpliga för explosionssäkra/fuktsäkra applikationer;
2. Nytt energifält: Tillämpligt på isolationsdetektering och strömhanteringssystem i elfordon, laddningshögar, växelriktare, energilagringsutrustning etc.
3. Test- och instrumenteringsfält: Används i högspänningsisoleringsapplikationer för instrument, högspänningsaggregat och andra testfält;
4. Andra högspänningsscenarier: Lämplig för automatisk testutrustning (ATE), medicinsk utrustning, solceller, basstationer och andra applikationer som kräver högspänningsisolering och tillförlitlig omkoppling. IV. Utnyttja Core Advantages
1. Ultrahögspänningsresistans: Utmärkta isoleringsegenskaper och överlägsen spänningsmotståndsprestanda mellan kontakter och spolar säkerställer säker drift i högspänningsmiljöer.
2. Miniatyrisering och högspänningskompatibilitet: Uppnår högspänningsomkopplingskapacitet i en kompakt storlek, som uppfyller de dubbla kraven för utrustningsminiatyrisering och högspänningskontroll;
3. Brett utbud av applikationer: Täcker flera högspänningsapplikationsområden som ny energi, testinstrument, medicinsk utrustning och kommunikation, vilket erbjuder stark mångsidighet.
4. Lång livslängd och hög tillförlitlighet: Lång mekanisk livslängd, hög känslighet och auktoritativa certifieringar minskar kostnaderna för underhåll av utrustning och risker för fel.
| Kontaktdata |
| Typ | CYCHV |
| Kontaktmaterial | Rodiumlegeringar |
| Kontaktarrangemang | 1A |
| Kontaktmotstånd | ≤ 150 mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 10mA 1500VDC/ 15mA 1000VDC/ 1A 30VDC |
| Max. byter ström | 1A |
| Max. omkopplingsspänning | 1500VAC/1000VDC |
| Max. Bär ström | 2,5A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | ≤ 1,5 ms Max. |
| Släpptid | ≤ 0,5 ms Max. |
| Isoleringsmotstånd | Min 10 000 MΩ (vid 100 VDC, RH<45 %) |
| Dielektrisk styrka | Mellan öppna kontakter: Standard3000VDC Högtryckstyp3500VDC |
| Mellan spole och kontakt:7000VDC |
| Vibrationsmotstånd | 10-55Hz, 20g |
| Stötmotstånd | 1/2 halv sinusvåg, 11ms, 3 axiell, 30G |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 100000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃~105℃ |
| Vikt | Ca. 4,5 g |
| Spoledata (vid 20 ℃) |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 5 | 40 | 120 | 0.2 | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Uppgifterna som visas ovan är startvärden. Använd inte apple högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av den tredje spolen.

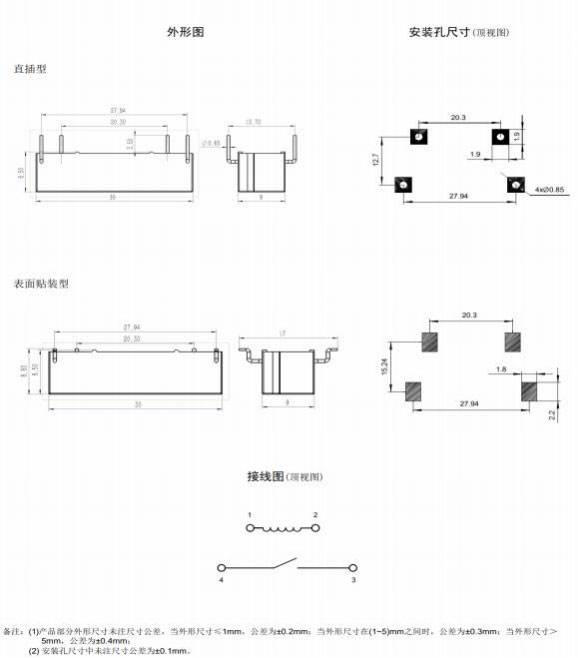

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)
Beställningsinformation
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1：Typ：CYCHV
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: A Från A
4: Nominell spänning: 5,12,24VDC
5： Monteringsform：（THT) ; S ( SMT)
6: Special parameter: Noll-standard typ
Bokstav eller nummer-Specialkrav
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera alla prestanda och alla parametrar för alla möjliga applikationer. Därför bör användarna vara i rätt position att välja
lämplig produkt för sin egen applikation. För förseglade reläer, efter installation och rengöring öppna ventilationshålet i väskan före användning. Om det finns någon fråga, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
