1. Fördelar
Helt förseglade kontakter: Reed-omkopplaren är förseglad i en inert gas, skyddar kontakterna från damm och oxidation, ger långvarigt stabilt kontaktmotstånd och extremt hög tillförlitlighet.
High-Speed Switching Performance: Den lilla massan av reed-omkopplaren möjliggör snabb drift (omkopplingstiden är vanligtvis i millisekunder), lämplig för applikationer som kräver snabb signalsampling eller växling.
Låg strömförbrukning och hög isolering: Låg strömförbrukning för spoldrivning, hög isolationsresistans och spänningsmotstånd mellan kontakter och spole, vilket ger utmärkt signalisolering och anti-störningsförmåga.
2. Nyckelfunktioner
Kontaktkapacitet: 0,5A @ 125VAC / 24VDC, designad speciellt för att växla lågnivåsignaler, sensorsignaler eller små strömbelastningar.

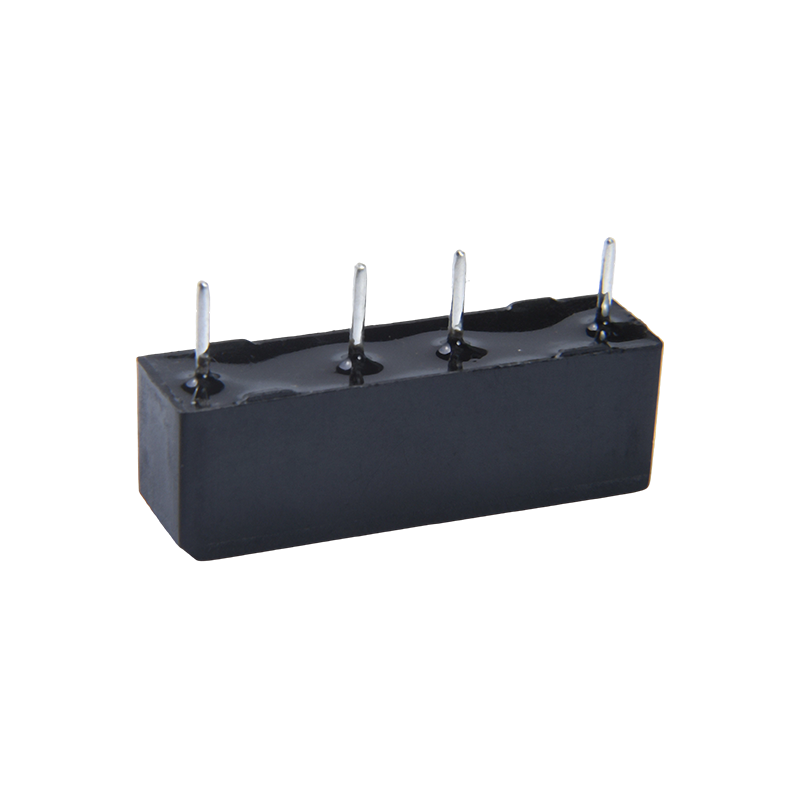

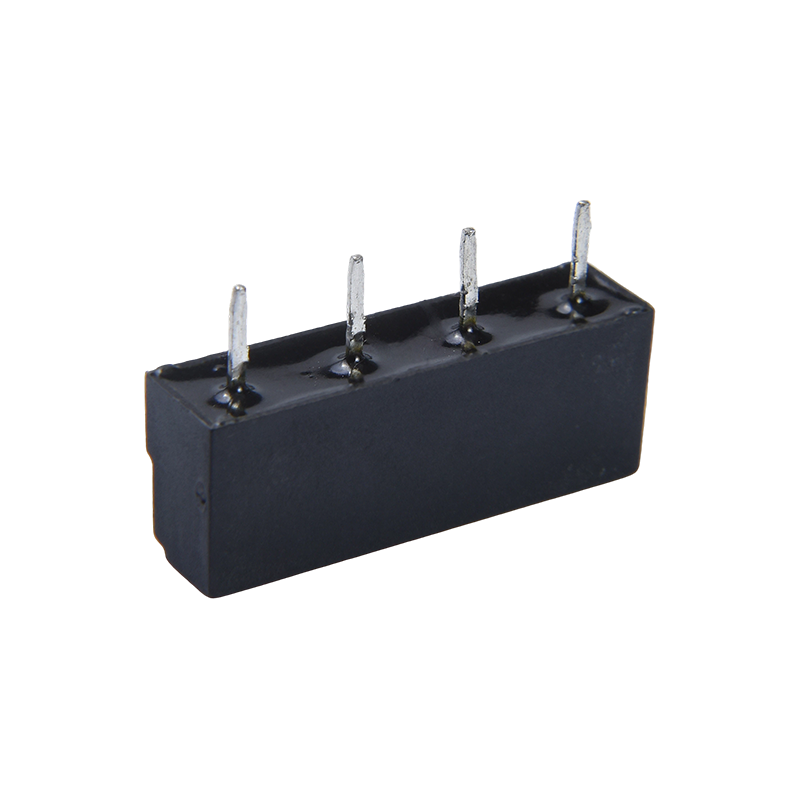

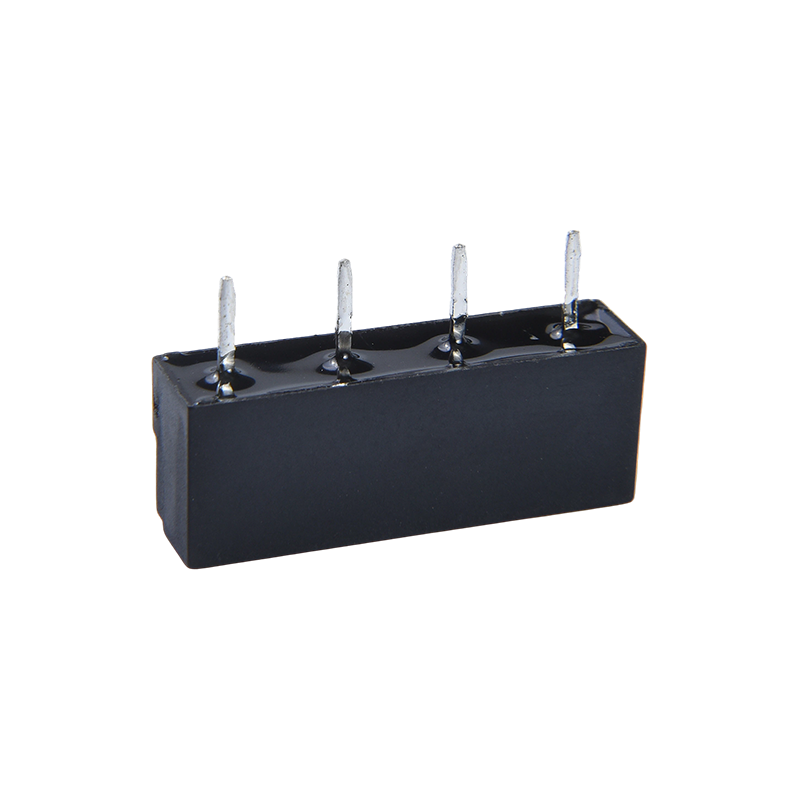

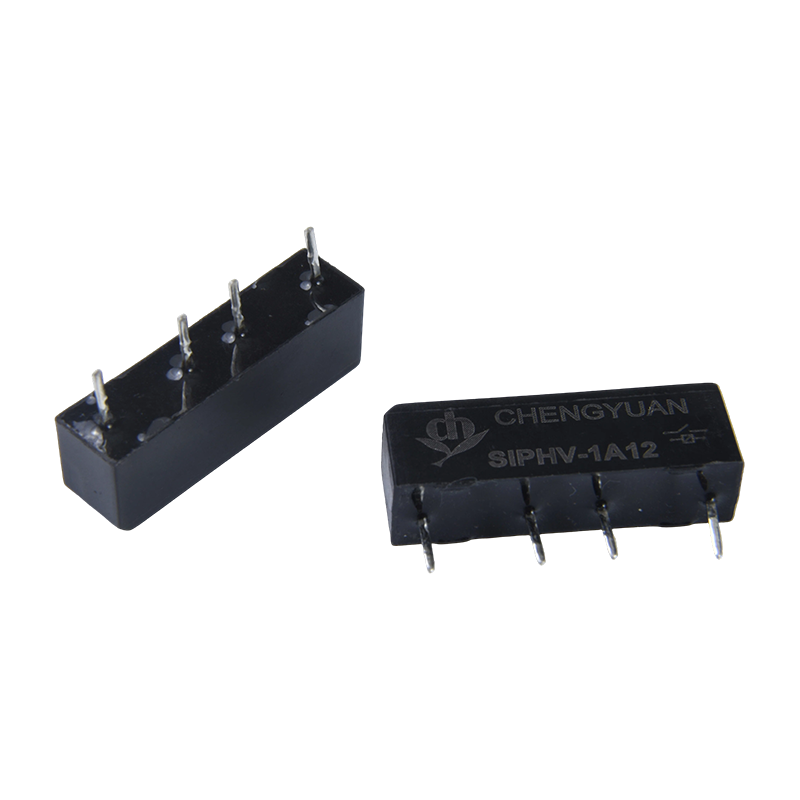

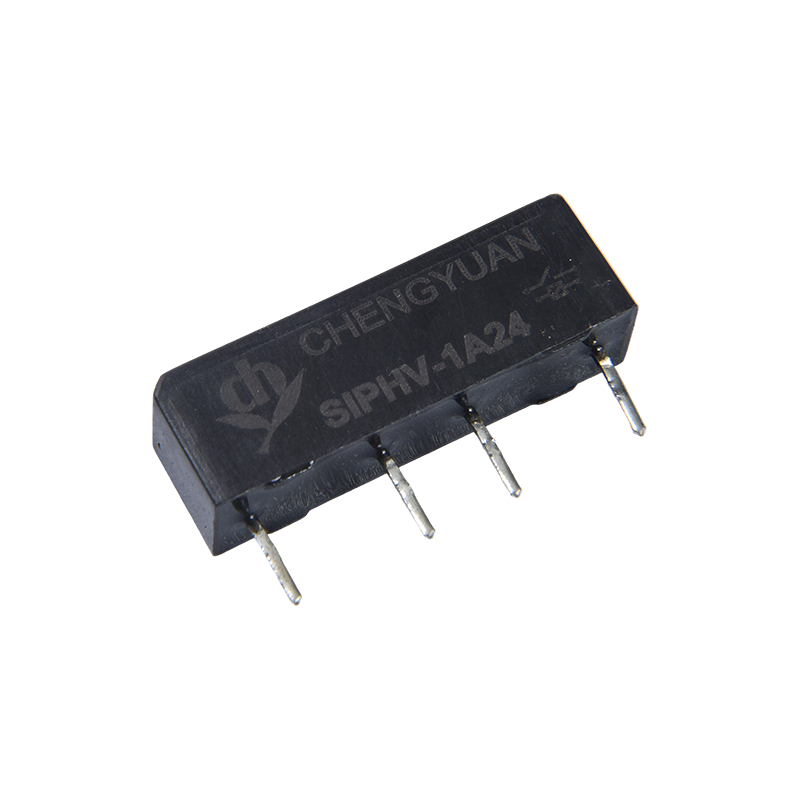

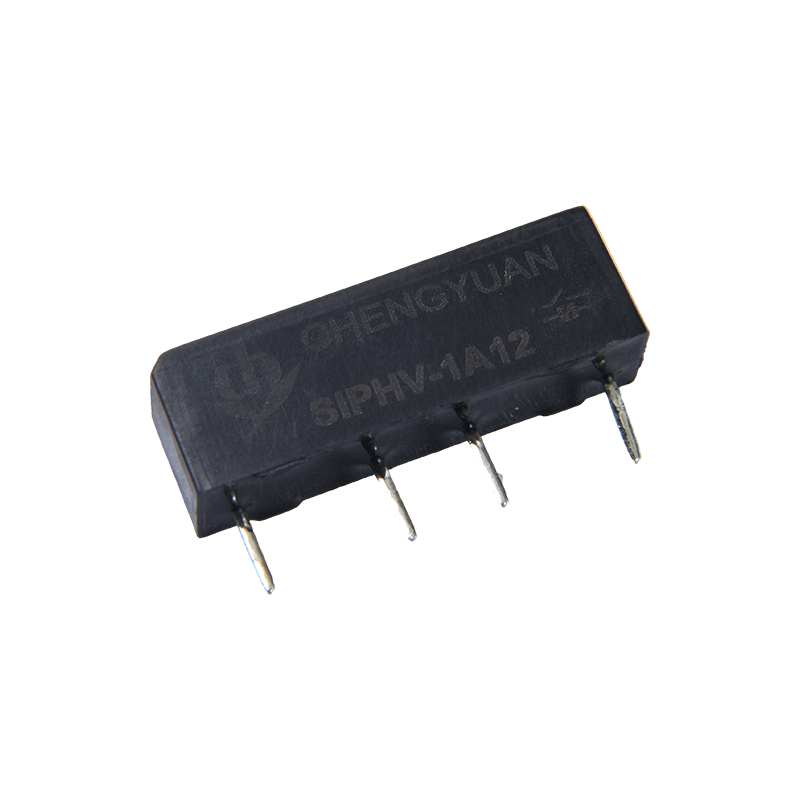

Kompakt paket: SIP (Single In-line Package) stiftdesign med standard stiftavstånd, vilket sparar PCB-utrymme och underlättar automatiserad montering eller insättning.
Bred drivspänning: Spolen stöder 3 till 24VDC spänning, kompatibel med vanliga logiska nivåer och styrspänningar.
Lång livslängd: På grund av förseglat skydd är den mekaniska och elektriska livslängden under nominell belastning betydligt längre än elektromagnetiska reläer av öppen typ av samma storlek.
3. Huvudapplikationer
Test- och mätutrustning: Används i högprecisionsmultimetrar, datainsamlingskort och automatisk testutrustning (ATE) för signalvägsväxling och multiplexering.
Kommunikation och säkerhet: Integrerad i programmerbara omkopplare, säkerhetslarmsystem och passersystem för signalisolering och gränssnittskopplingskretsar.
Medicinsk elektronik: Används i medicinsk övervakningsutrustning för att byta analoga lågnivåsignaler såsom bioelektriska signaler, som kräver hög isolering och lågt brus.
Industriell styrsignalisolering: I analoga PLC-ingångsmoduler och sensorgränssnitt ger den elektrisk isolering och skydd mellan fältsignaler och styrsystem.
Kontaktdata
| Typ | SIP |
| Kontaktmaterial | Ru/Rh |
| Kontaktmotstånd | ≤ 100mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 0,1A125VAC /0,5A 24VDC |
| Max. byter ström | 0,5A |
| Max. omkopplingsspänning | 200VAC |
| Max. strömbrytare | 10VA(AC)/10W(DC) |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 0,55 ms Max. |
| Släpptid | 0,2 ms Max. |
| Isoleringsmotstånd | Min 100 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 200VAC, 50/60Hz i 1 min |
| Mellan spole och kontakt: 1400VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10-55Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10-55Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 20G min |
| Destruktivt | 100G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 100000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 10000000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vikt | Ca. 1,6 g |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 3 | 0.012 | 250 | Cirka 0,036W | 75 % av nominellt spänning | 10 % av nominellt spänning | 130 % av nominell spänning |
| 5 | 0.01 | 500 | Cirka 0,05W |
| 12 | 0.012 | 1000 | Cirka 0,144W |
| 24 | 0.012 | 2000 | Cirka 0,288W |
Data som visas ovan är initiala värden. Applicera inte högsta tillåtna spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.

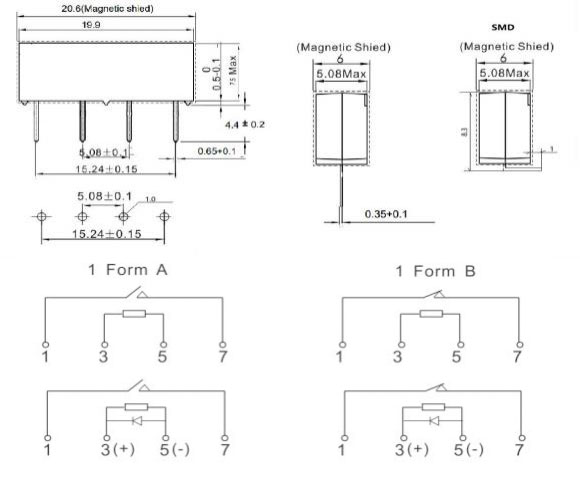

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)
Beställningsinformation

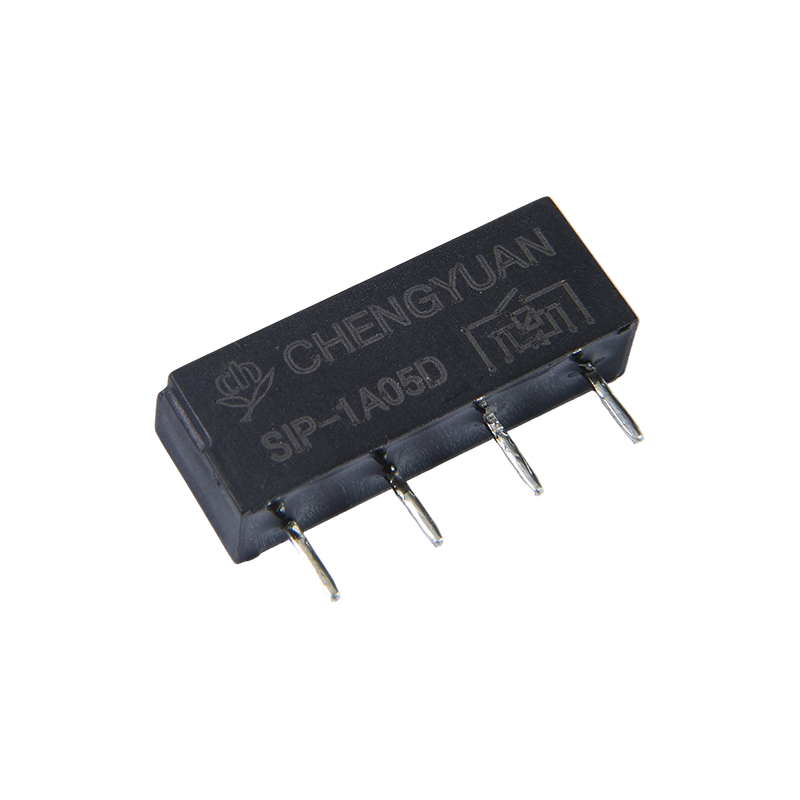

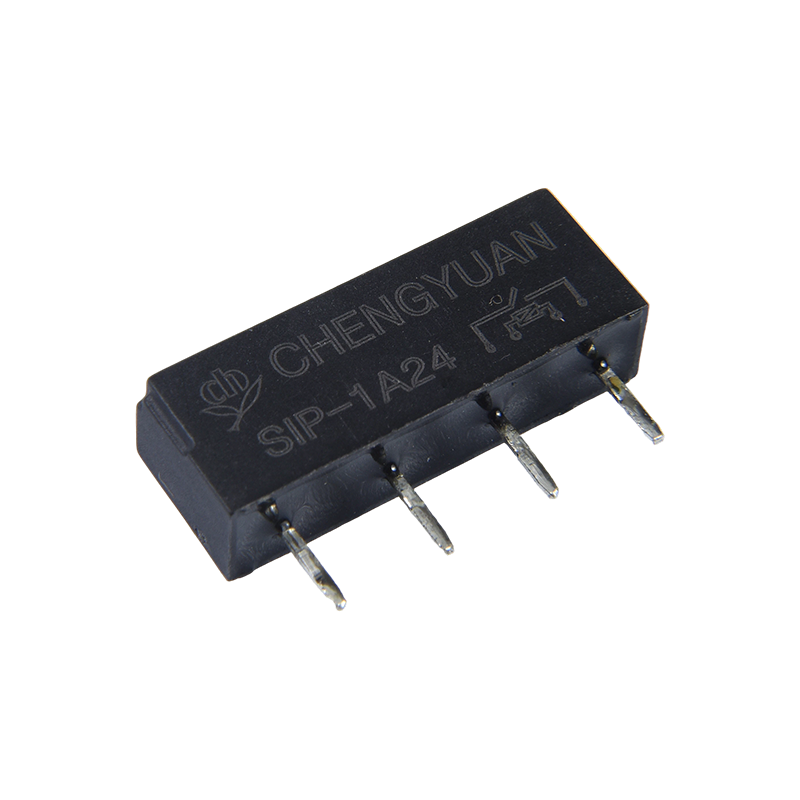

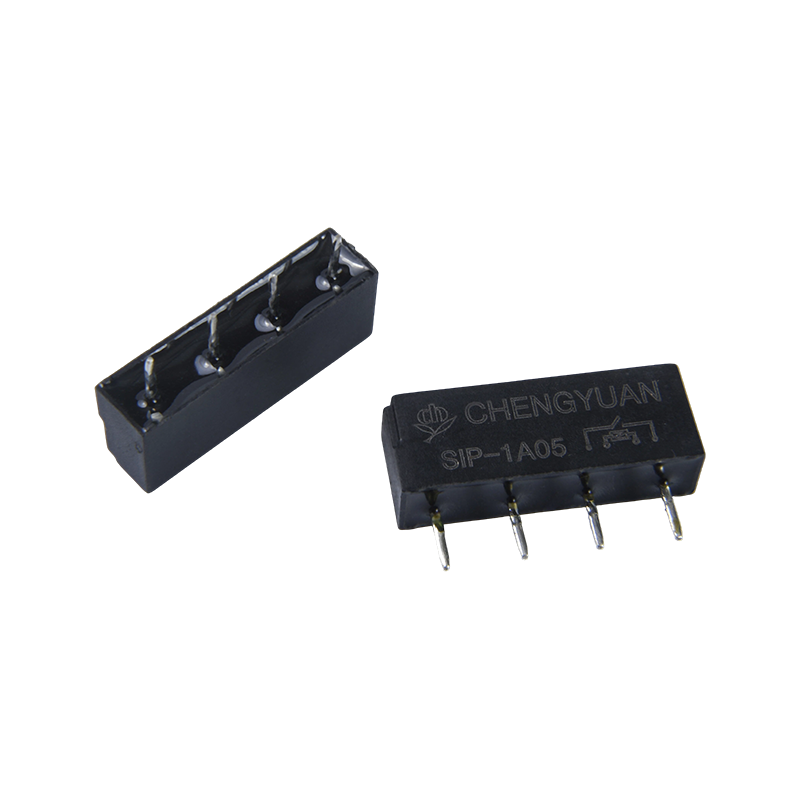

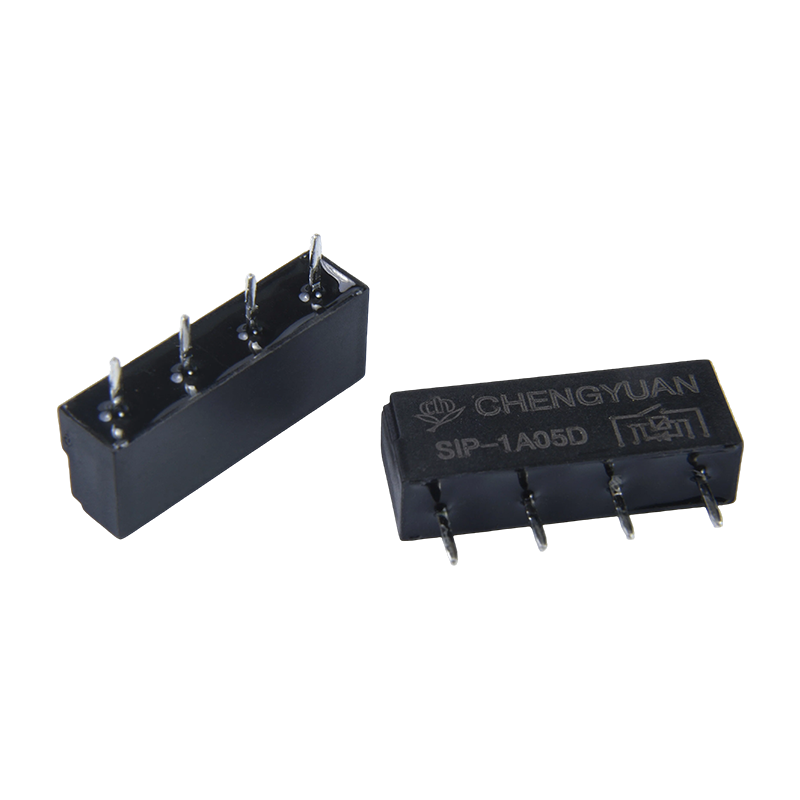

SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Typ： SIP
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: C Från C ; H Från A ; B Från B
4: Nominell spänning: 3,5, 12, 24VDC
5: Spoletransientundertryckning: DMed diod; NIL: Standard
6: Med skärmskydd: M ， NIL Standard
7: SMD， NIL Standard
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
