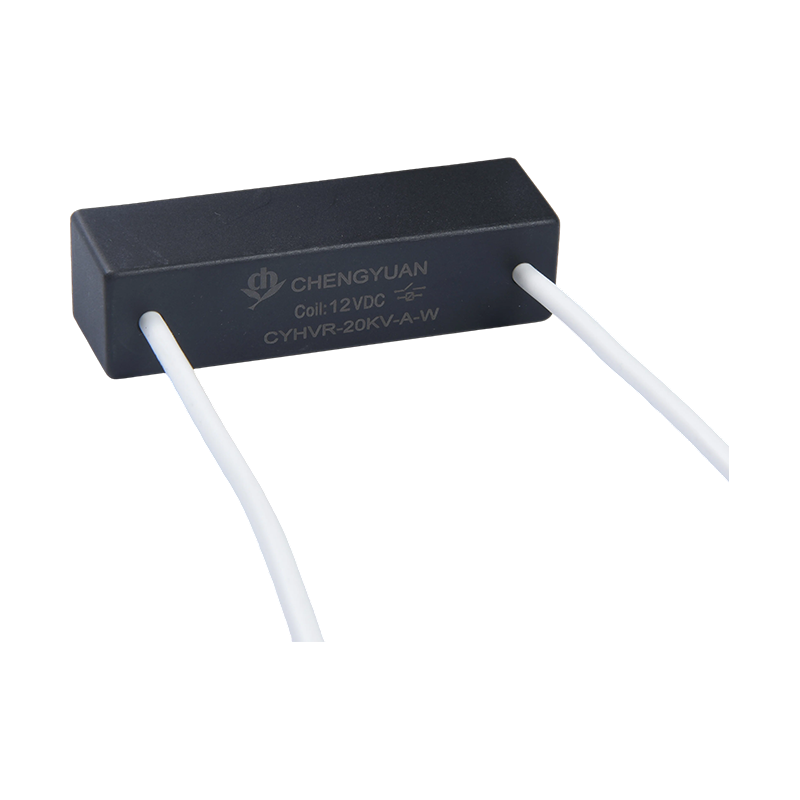

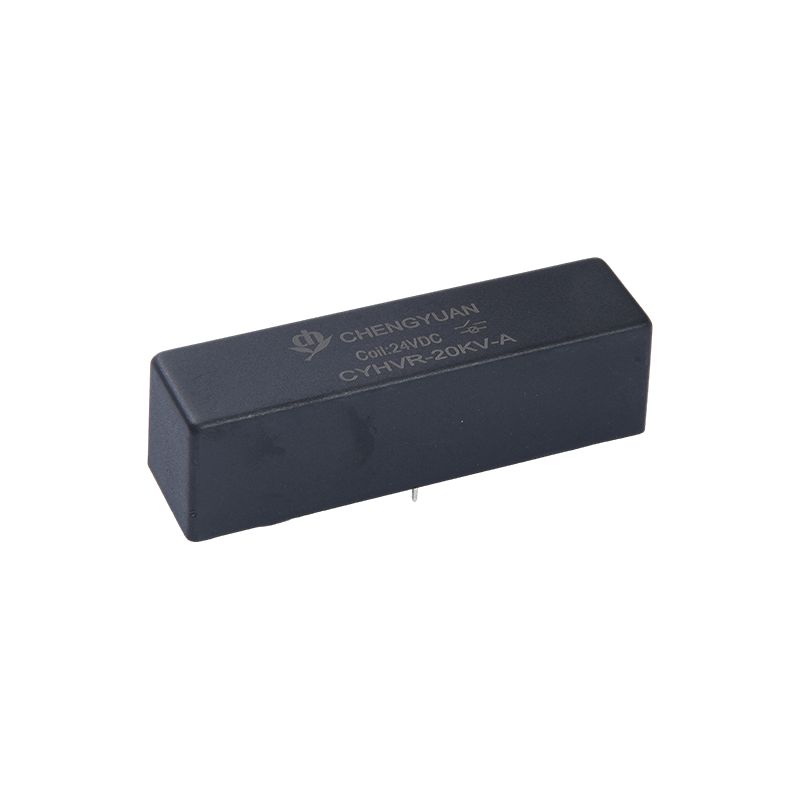

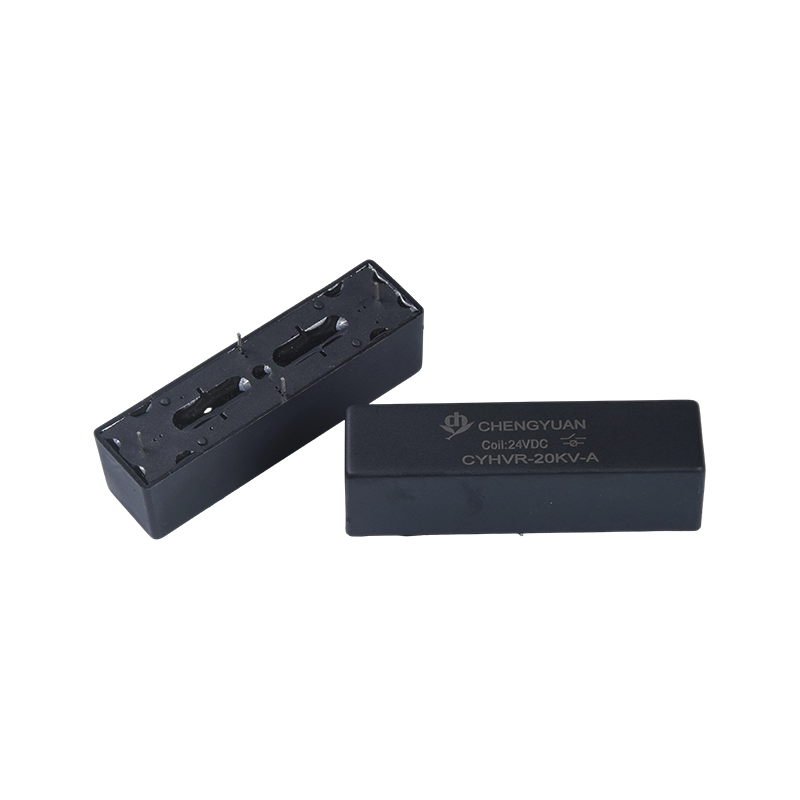

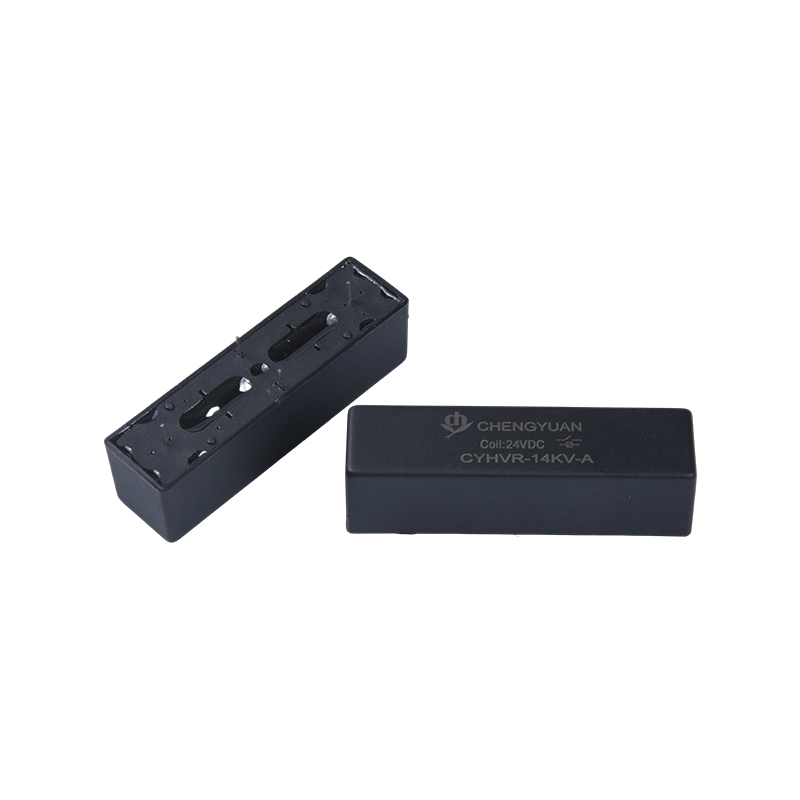

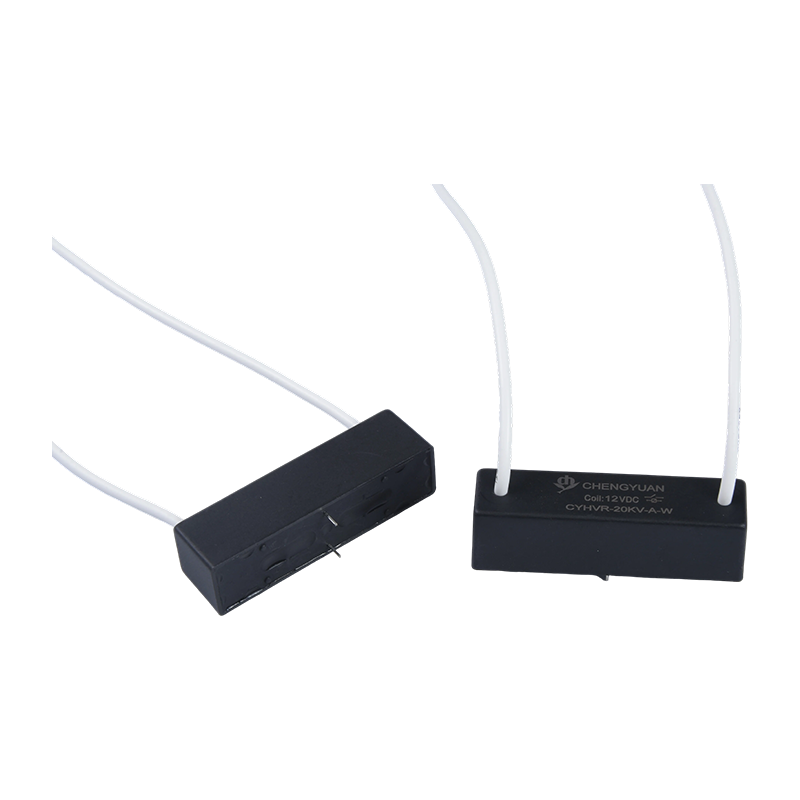

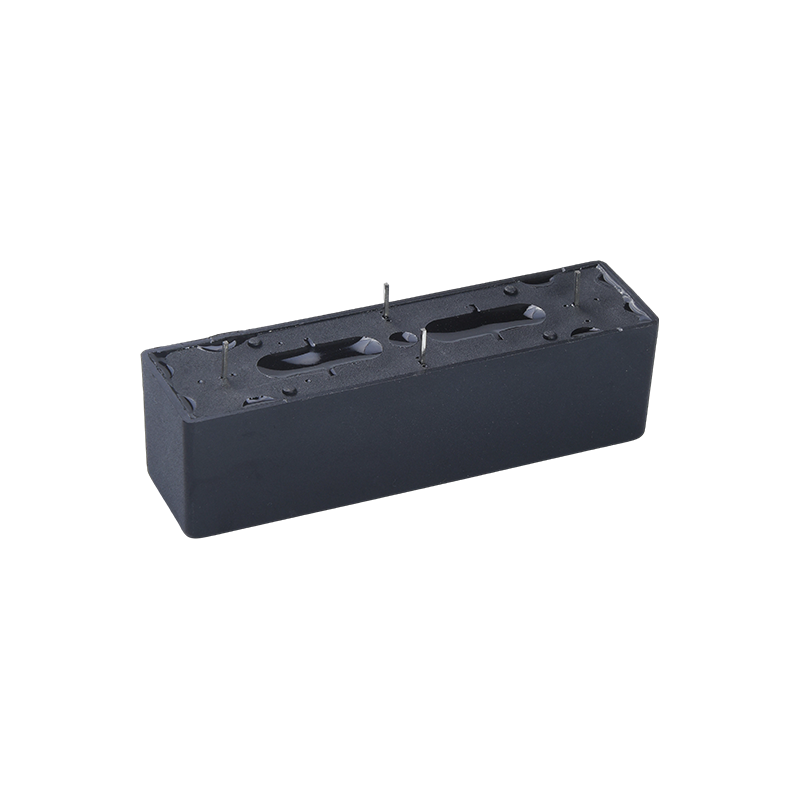

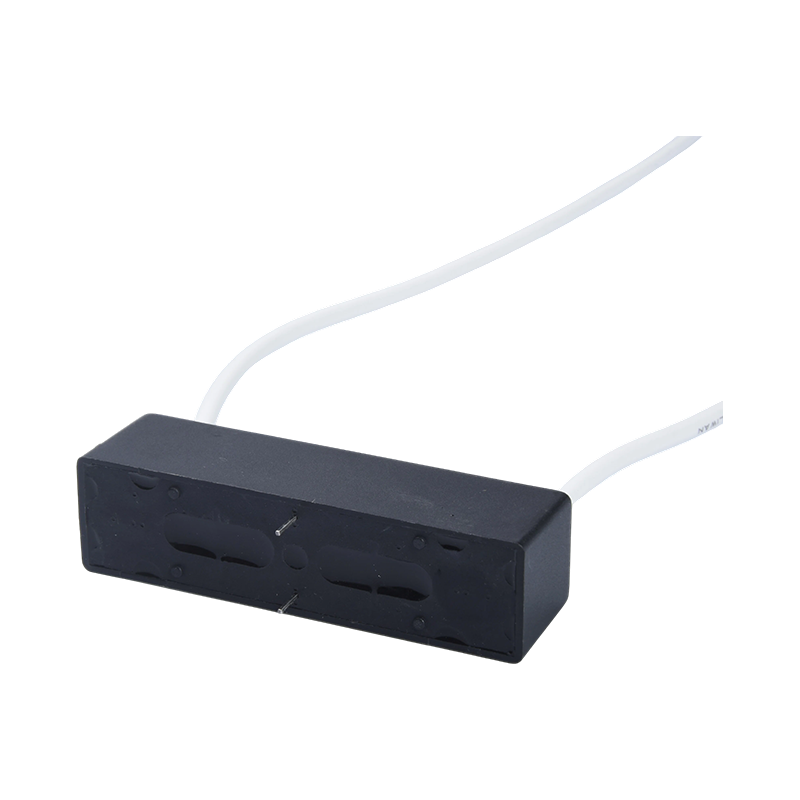

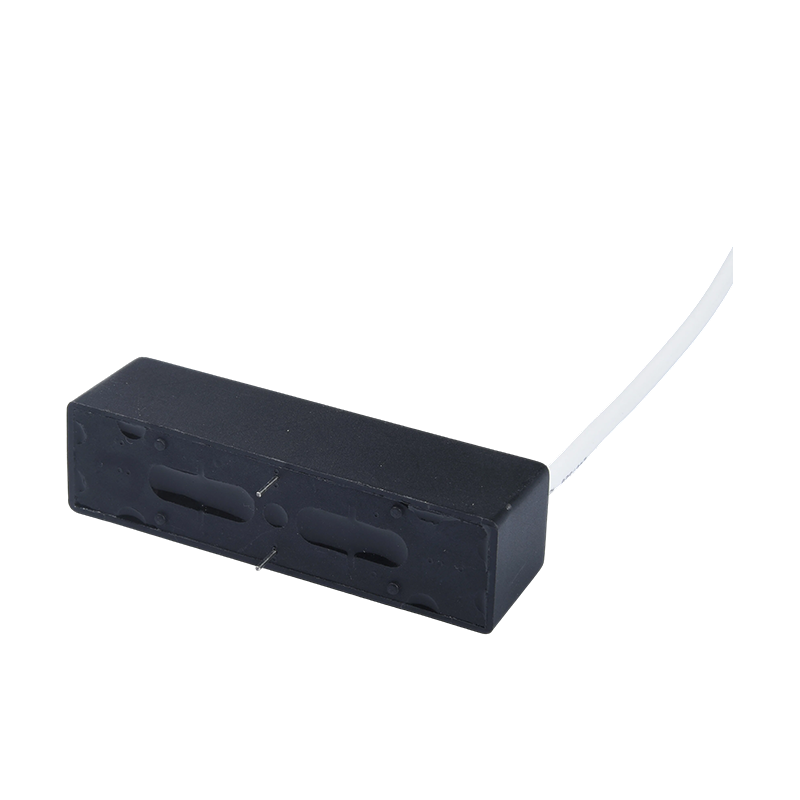

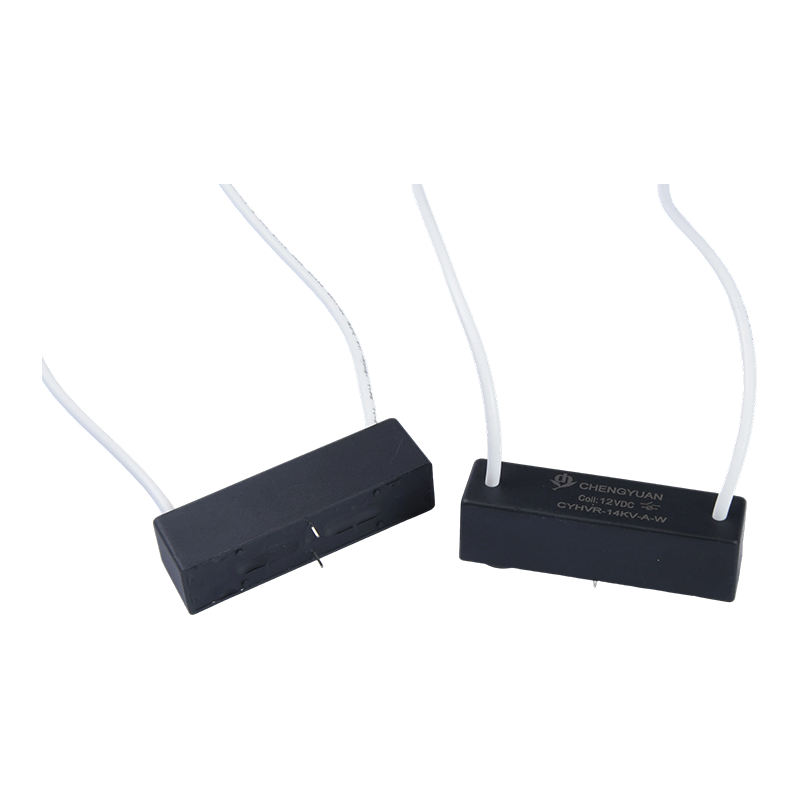

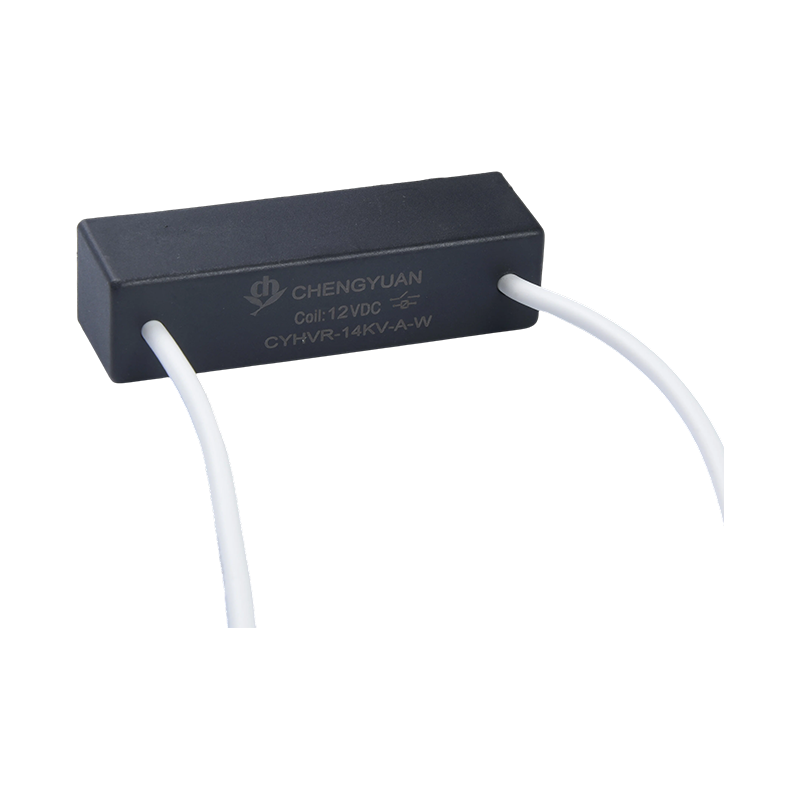

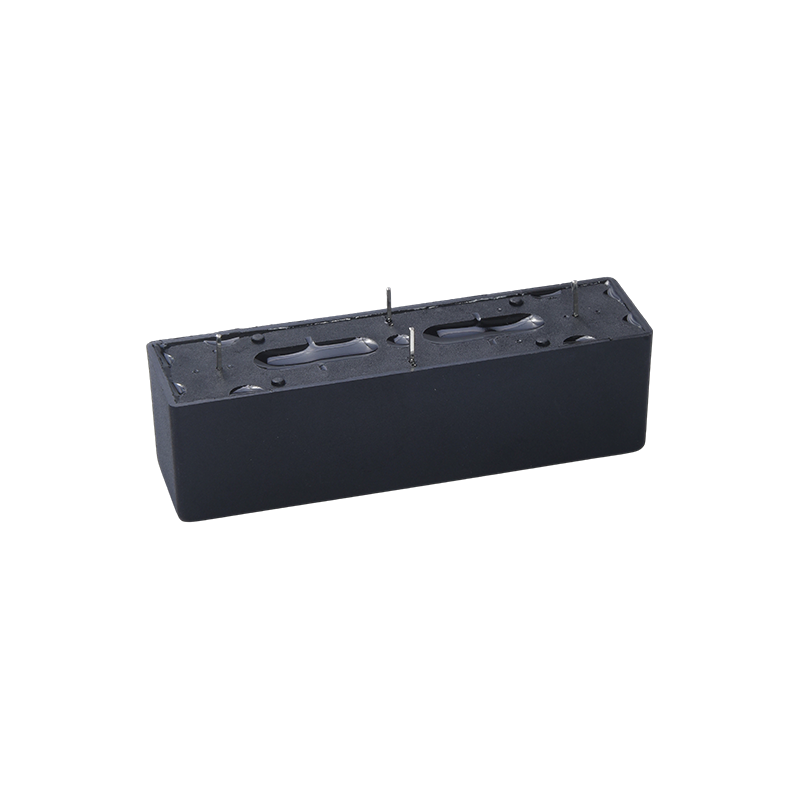

Produktegenskaper:
High Current Switching: Bibehåller en belastningskapacitet på 3A även i högspänningsmiljöer, vilket stöder omkopplingskrav där hög spänning och hög ström samexisterar.
Pålitlig isoleringsprestanda: Använder reed switch-teknik för att ge utmärkt signalisolering, vilket säkerställer säkerheten för kontrollsystemet.
Flexibla installationsalternativ: Finns i två konfigurationer: PCB-typ och PCB med trådtyp, anpassning till olika kretskortslayouter och krav på högspänningskrypavstånd.
Brett spolespänningsområde: Spolespänningen sträcker sig från 5VDC till 24VDC, vilket underlättar kompatibilitet med standardstyrkretsar.
Typiska tillämpningar:
Nya energisystem: Används i fotovoltaiska (PV) växelriktare och energilagringssystem för att koppla om högspännings DC-samlingsskenor och styra laddning och urladdning.
Högspänningstestutrustning: Fungerar som en kärnomkopplingskomponent i högspänningstestare för att motstå spänningstestning och isolationsdetektering.
Power Electronics: Ger automatiskt kretsskydd och kontroll i högspänningsomvandlare.
Aerospace: Lämplig för högspänningsstyrkretsar i flygelektronikutrustning, som uppfyller stränga säkerhetsstandarder.
Industriell högspänningskontroll: Används i industriell automation för skydd av högspänningsutrustning och kretskopplingskontroll.
| Kontaktbetyg |
| Kontaktarrangemang | 1 Formulär A 1 Form B |
| Kontaktbetyg | 50W |
| Max. kopplingsspänning (DC eller AC PEAK) Max | DC.7.5KV, |
| Avbrottsspänning Min | DC.10KV |
| Max. växlingsström | 2,0A |
| Max. Bär ström | 3,0A |
| Operation Life | Elektrisk | DC.10000V-1mA 0,5X106 MIN drift(R.L.) |
| Mekanisk | 1*108 MIN Operations(R.L.) |
| Spoleparameter (23℃) |
| Spolespänning (VDC) | Spole Motstånd Ω± 10 % | Normal ström (mA) | Utlösningsspänning VDC(min) (10 % av märkspänning) | Plocka upp spänning VDC (max) (80 % av märkspänning) |
| Betygsatt | Max |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Varning:1, Användning av en spolespänning som är lägre än den märkta spolspänningen kommer att äventyra reläets funktion.
2. Upptagnings- och släppspänning är endast för teständamål och ska inte användas som designkriterier.
| Driftskick |
| Kontakta motstånd | 150 mΩ |
| Nedbrytningsspänning | Öppna Kontakter | DC10KV |
| Kontakter till COIL | DC20KV |
| Isolationsmotstånd | Öppna Kontakter | Öppna kontakter 1X109ΩMIN.(DC.100V) |
| Kontakter till COIL | Kontakter till spole 1X109ΩMIN.(DC.100V) |
| Elektromotorisk kapacitans | 2,0 pF MAX. |
| Drifttid | 4,0 mS |
| Release Time | 2,0 mS |
| Vibration | 20G(0~55Hz.1,5mm) |
| Chock | 30G(11mS,1/2Sin Wave) |
| Driftstemperatur | -20℃–70℃ |
| lagringstemperatur | -35℃–90℃ |
| Lödningstemperatur | 5 sek. max 260℃ |

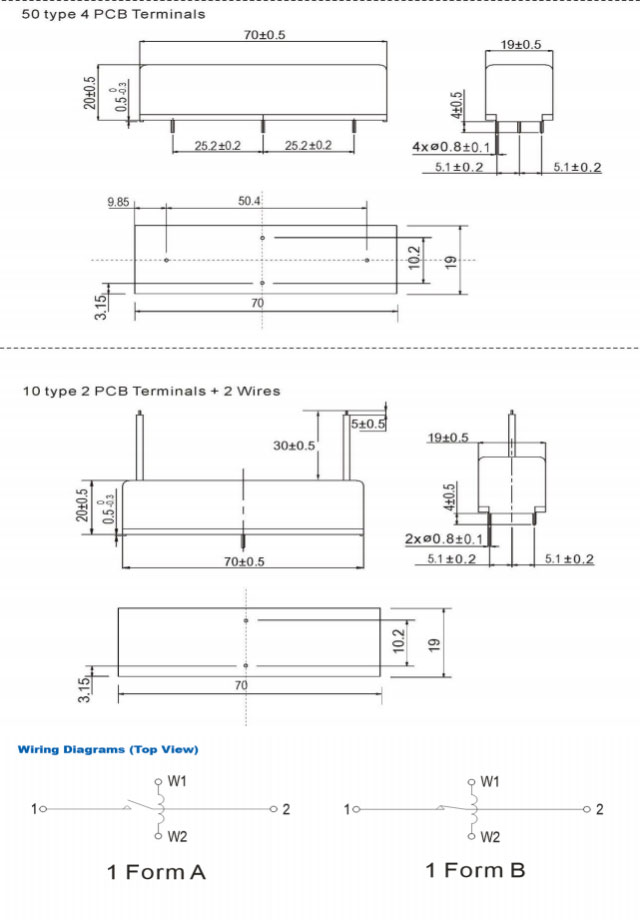

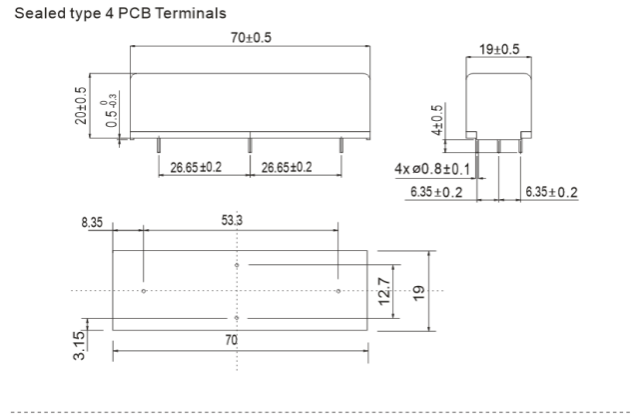

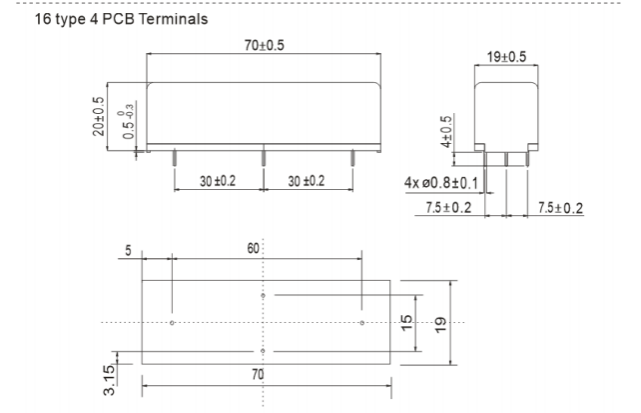

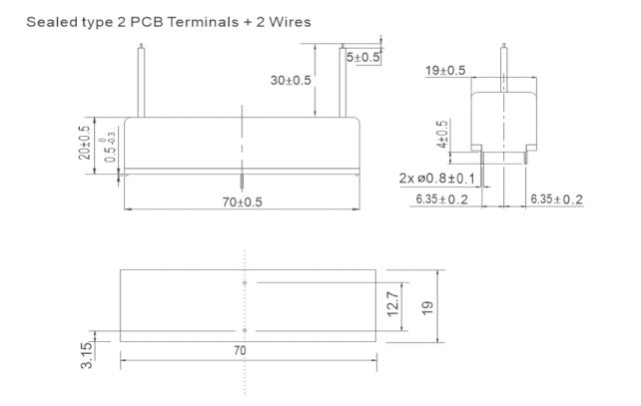

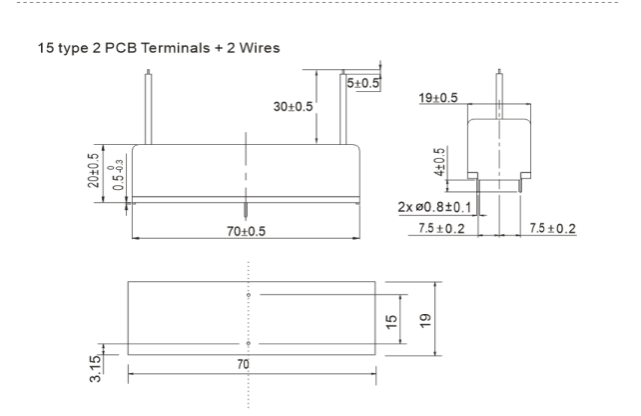

Mått(mm/tum)
| Beställningsinformation |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, konstnummer: CYHVR 2, Spolens märkspänning (V): DC:12,24 3, Kontaktformulär:A: Normal öppen, B: Normal Stäng 4, genombrottsspänning min: DC:10 KV 5, Terminaltyp: NIL: PCB-typ, W: PCB Wire 6. Terminalavstånd: NIL: Förseglad typ, 15: 15 typ, 16:16 typ, 10:10 typ, 50:50 typ |
1. Nedbrytningsspänningen är DC.15KV
2, PCB-typ, PCB Wire-typ
| Kontaktbetyg |
| Kontaktarrangemang | 1 Formulär A 1 Form B |
| Kontaktbetyg | 50W |
| Max. kopplingsspänning (DC eller AC PEAK) Max | DC.10KV, |
| Avbrottsspänning Min | DC. 15KV |
| Max. växlingsström | 2,0A |
| Max. Bär ström | 3,0A |
| Operation Life | Elektrisk | DC.10000V-1mA 0,5X106 MIN Operations(R. L.) |
| Mekanisk | 1*108 MIN Operations(R.L.) |
