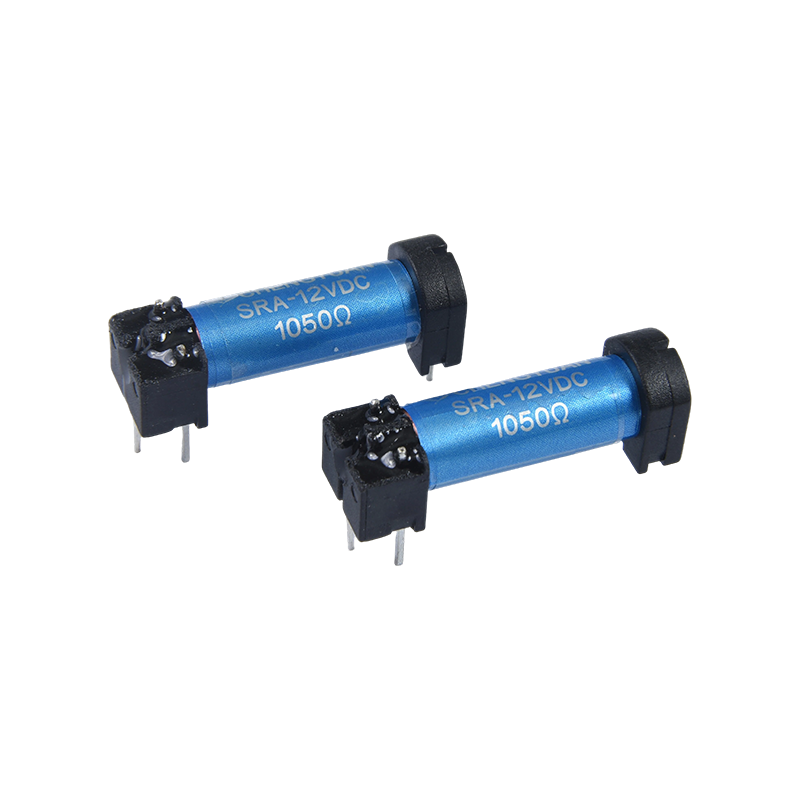

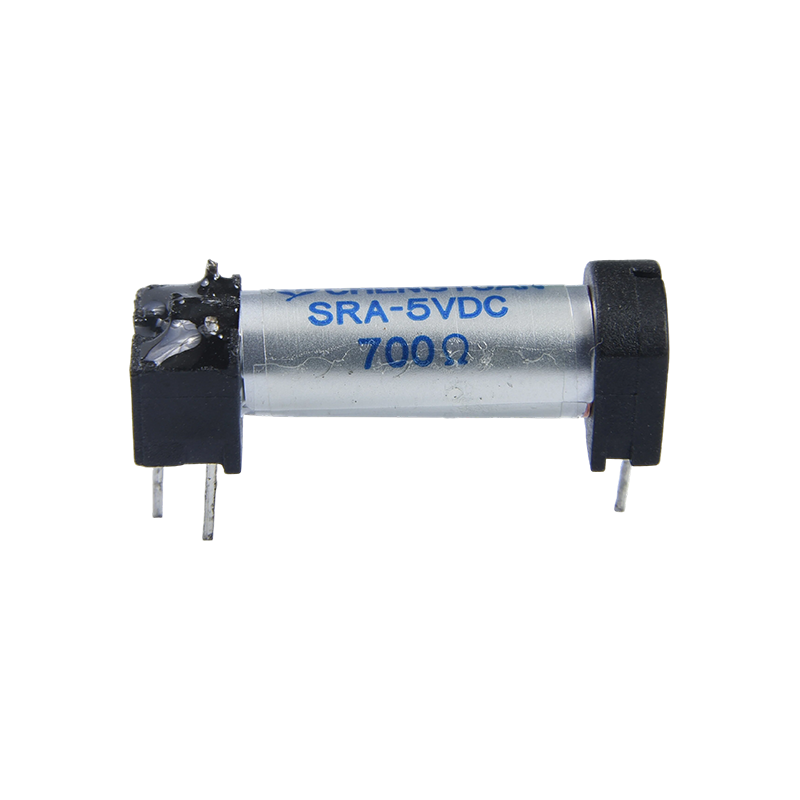

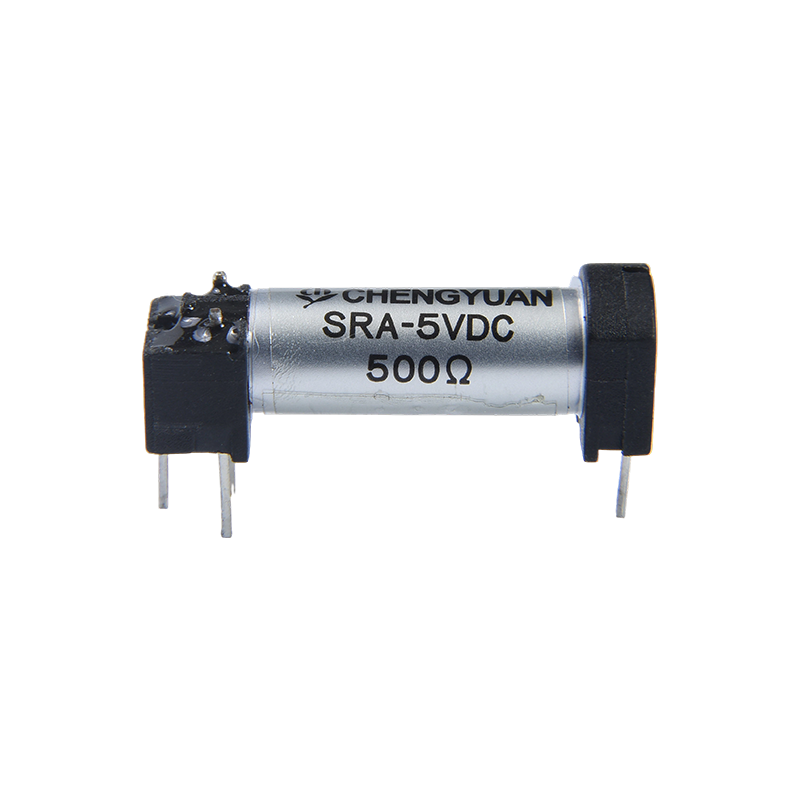

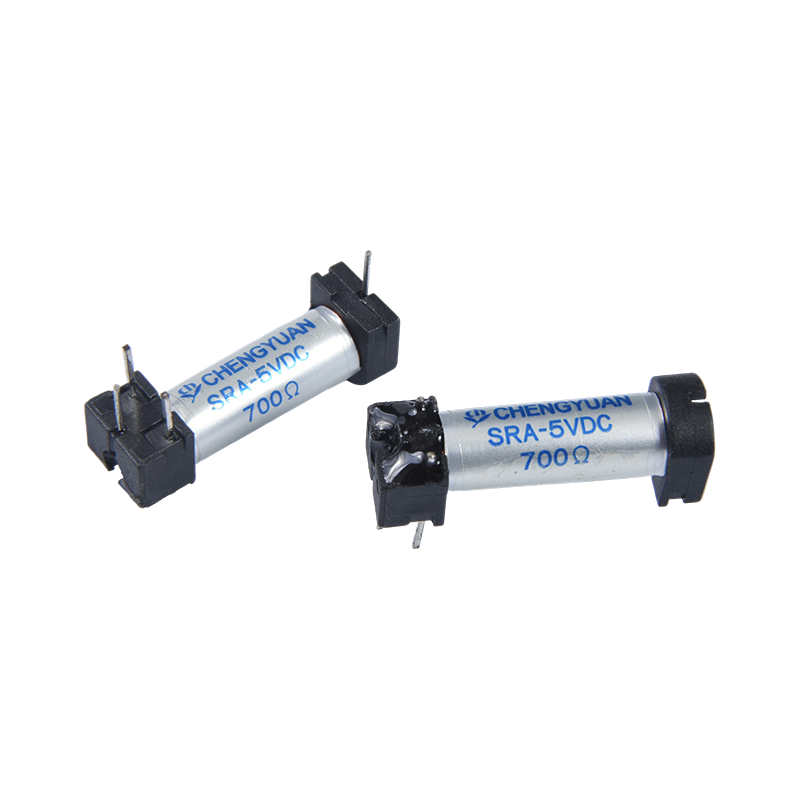

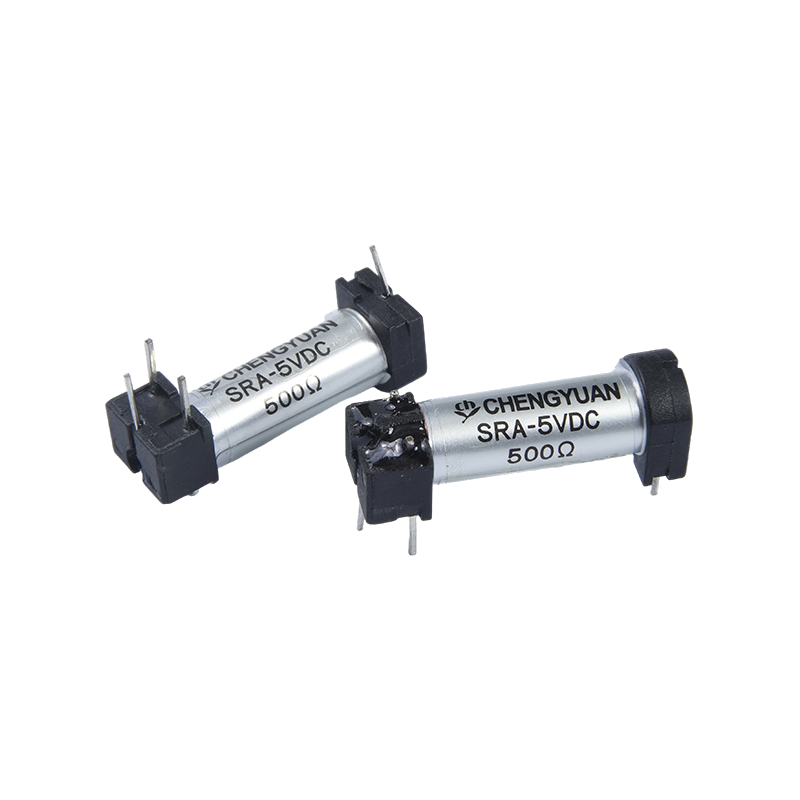

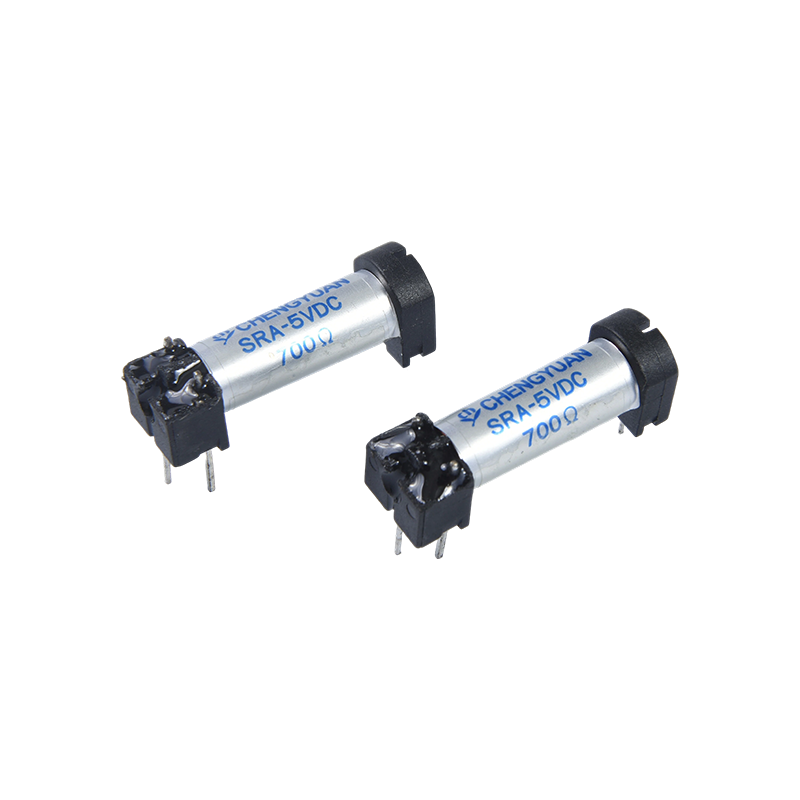

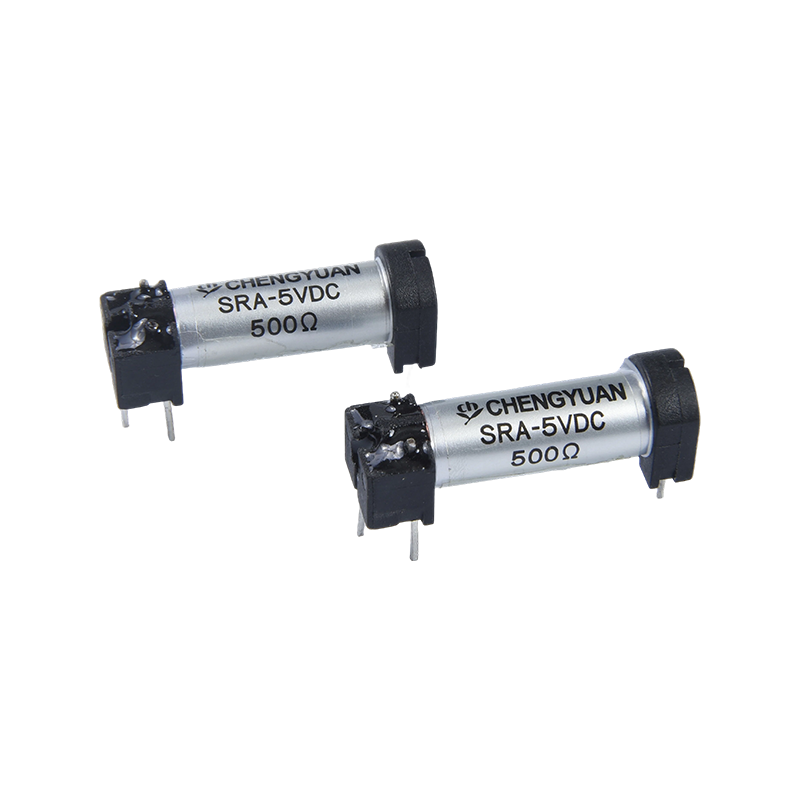

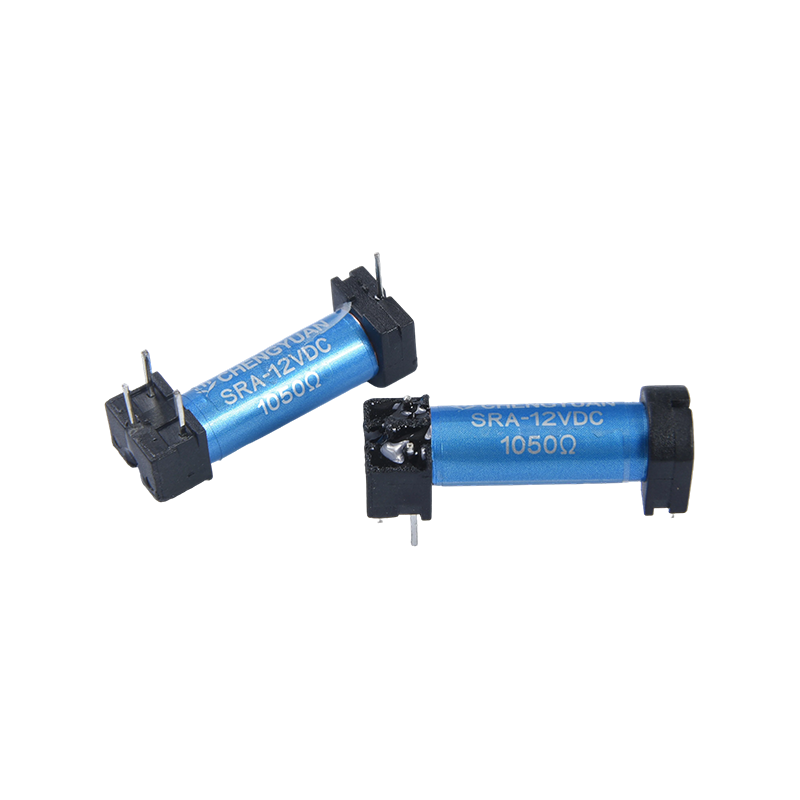

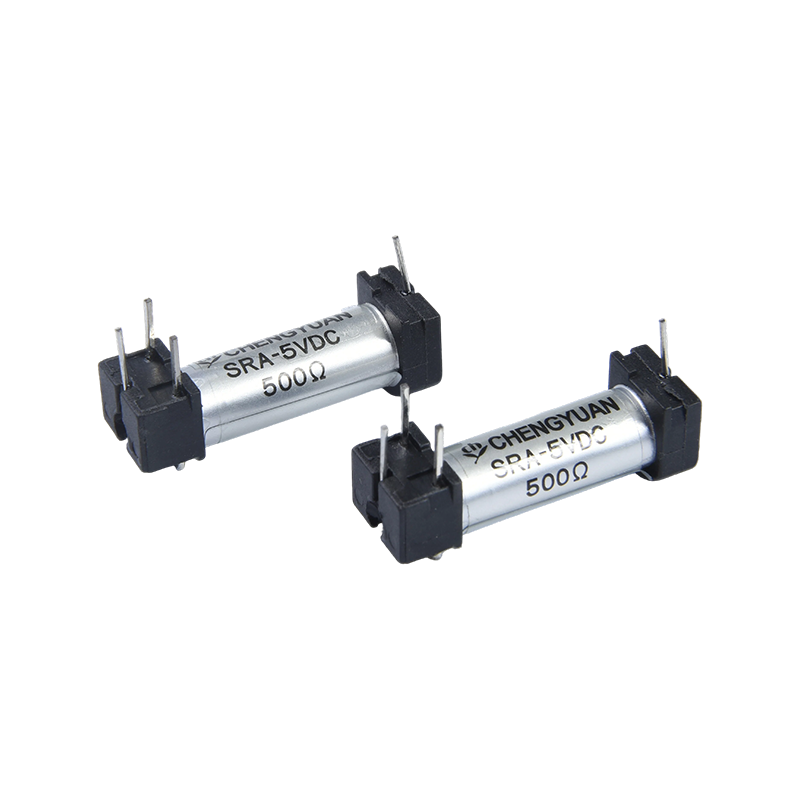

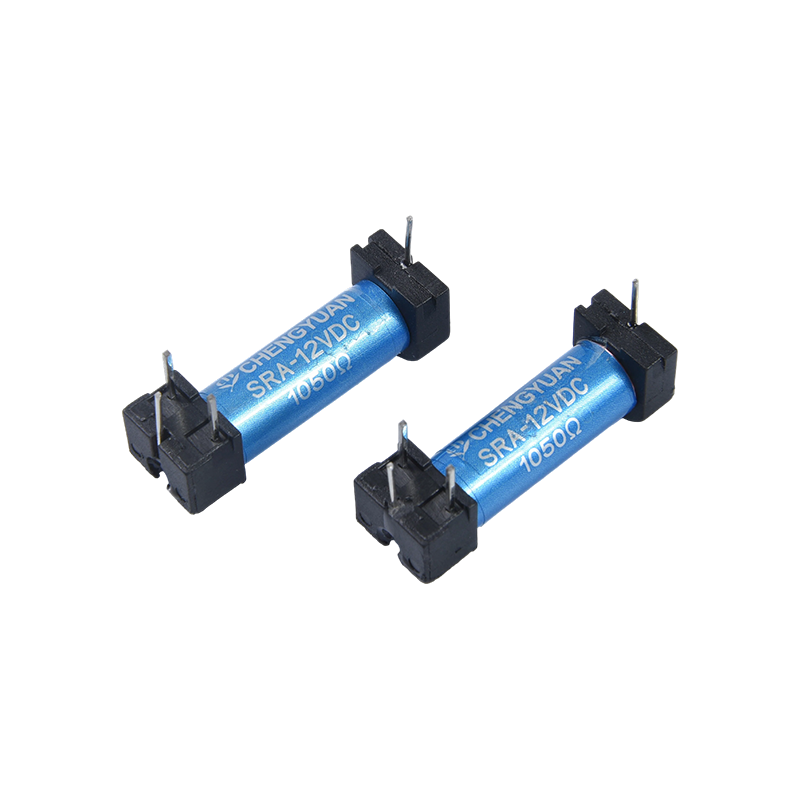

I. Produktegenskaper
1. Miniatyriserad design: Liten storlek och låg vikt sparar effektivt PCB-kortutrymme, lämplig för högdensitetsmonteringsscenarier;
2. Bekväm installation: Stöder direkt lödning på kretskort, kompatibel med automatiserade lödningsprocesser, förbättrar monteringseffektiviteten;
3. Pålitlig struktur: Antar en reed switch-struktur som erbjuder stark stöt- och vibrationsmotstånd, vilket säkerställer stabil drift i olika miljöer.
II. Fördelar
1. Hög känslighet: Design med hög känslighet möjliggör snabb respons på svaga styrsignaler, vilket förbättrar kontrollnoggrannheten;
2. Låg strömförbrukning: Låg strömförbrukning för spolen, lämplig för batteridrivna eller elektroniska enheter med låg effekt;
3. Stark miljöanpassningsförmåga: Utmärkt stöt- och vibrationsbeständighet, lång livslängd, vilket minskar utrustningens underhålls- och utbyteskostnader;
4. Flexibel installation och val: Stöder direkt PCB-lödning, med flera spoleimpedansspecifikationer tillgängliga för att passa olika kretsar och installationskrav.
III. SR reed-reläets kärnkomponent, reed-omkopplaren, är förseglad i en inert gas. Kretsen slås på och av genom att magnetisera reed-kontakterna via ett magnetfält. Dess extremt lilla storlek, låga strömförbrukning, höga känslighet och långa livslängd är dess viktigaste fördelar, vilket gör den lämplig för applikationer som kräver hög utrymmeseffektivitet och tillförlitlighet.
Typiska applikationer inkluderar:
Kommunikationsutrustning: Används i uppringare, videotelefonsystem etc. för signalväxling eller kretsskydd.
Säkerhetssystem: Integrerat i passersystem, larmenheter och övervakningskameror.
Industriell automation och olika chiptestinstrument, biltestare, etc.
Medicinsk utrustning och mätutrustning: På grund av låg värmealstring och hög stabilitet är den lämplig för känslig signalväxling i precisionsinstrument eller testsystem.
| Kontaktparametrar |
| Parameternamn | Parametervärde |
| modell | SR |
| Kontaktmaterial | Ru/Rh |
| Kontaktmotstånd | ≤100mΩ Max.(vid 1A 16VDC) |
| Nominell belastning (resistiv) | 0,1A 125VAC / 0,5A 24VDC |
| Maximal kopplingsström | 0,5A |
| Maximal kopplingsspänning | 200VAC |
| Maximal kopplingseffekt | 10VA(AC)/10W(DC) |
| Prestandaparametrar |
| Indragningstid (märkspänning) | 0,55ms Max. |
| Släpptid | 0,2ms Max. |
| Isolationsmotstånd | Min 100MΩ (vid 500VDC) |
| Dielektrisk tål tryck | Kontakt-till-kontakt: 200VAC, 50/60Hz i 1 minut |
| Dielektrisk tål tryck | Kontaktspolanslutning: 1400VAC, 50/60Hz i 1 minut |
| Vibrationsbeständig (hållbar) | 10-55Hz, dubbel amplitud 1,5 mm |
| Vibrationsmotstånd (för funktionsfel) | 10-55Hz, dubbel amplitud 1,5 mm |
| Slaghållfasthet (fel) | 20G Min |
| Slaghållfasthet (hållbarhet) | 100G Min |
| Mekaniskt liv | 100 000 000 gånger |
| Elektrisk livslängd | 10 000 000 gånger |
| Omgivningstemperatur | -40℃ till 85℃ (icke-kondenserande) |
| vikt | Cirka 3g |
| Spoleparametrar (20℃) |
| Märkspänning (VDC) | Märkström ±10 % (mA) | Spolemotstånd ±10 % (Ω) | Märkeffekt | Pull-in spänning (max.) | Utlösningsspänning (min.) | Maximal kontinuerlig pålagd spänning |
| 3 | 0.012 | 250 | Cirka 0,036W | 75 % av märkspänningen | 10 % av märkspänningen | 130 % av märkspänningen |
| 5 | 0.01 | 500 | Cirka 0,05W |
| 12 | 0.012 | 1000 | Cirka 0,144W |
| 24 | 0.012 | 2000 | Cirka 0,288W |
Ovanstående värden är initiala värden. Applicera inte maximal spänning på produkten kontinuerligt i mer än 10 minuter för att undvika överhettning av spolen.

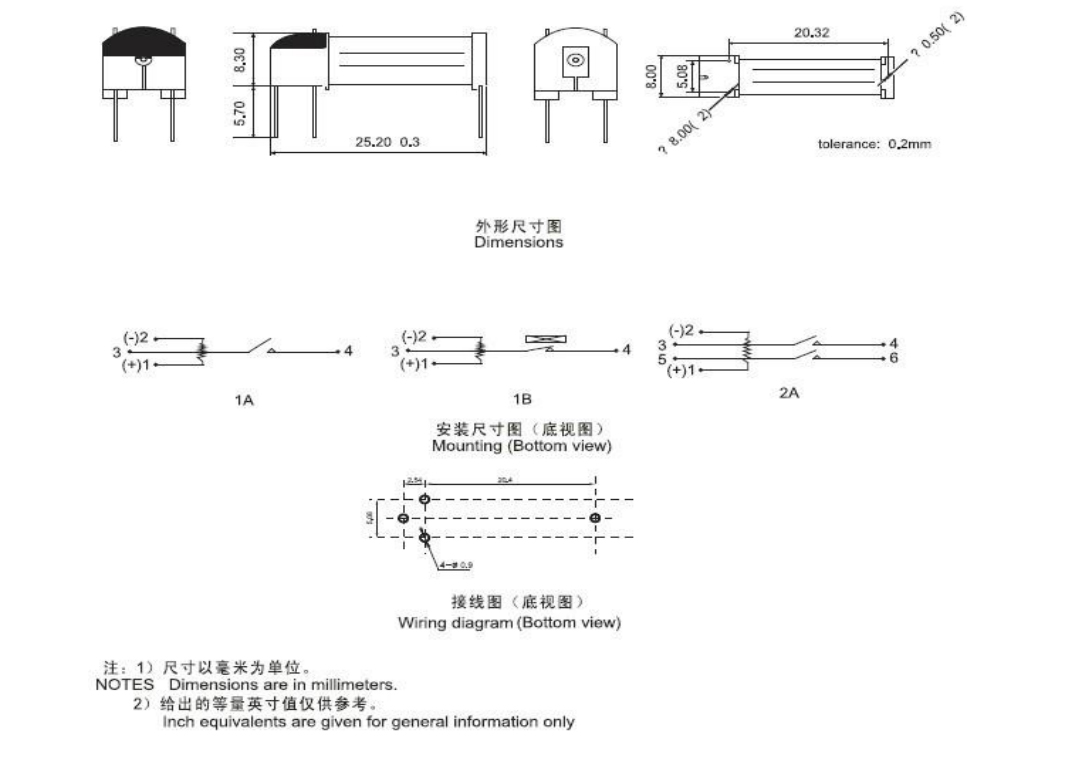

Dimensioneringsritning, kopplingsschema och monteringshålsdiagram (enhet: mm)
Beställningsmärke
SR - 1 - A - 05
1 2 3 4
1: Modell: SIP
2: Antal kontaktgrupper: 1-1 pol
3: Kontakttyp: C (referens C); H (Referens A); B (Referens B)
4: Märkspänning: 3, 5, 12, 24VDC
Friskrivningsklausul: Denna produktspecifikation är endast avsedd för kundreferens och kan ändras utan föregående meddelande.
Det är omöjligt för Sheng Yuan att bedöma alla prestandaparametrar som krävs för reläer i varje specifik tillämpning; därför bör kunderna välja produkter som matchar deras specifika användningsvillkor. För förseglad
reläer, öppna ventilationshålen på höljet efter installation och rengöring före användning. Om du har några frågor, vänligen kontakta Sheng Yuan för ytterligare teknisk support. Ansvaret för produktval vilar dock enbart på kunden.
