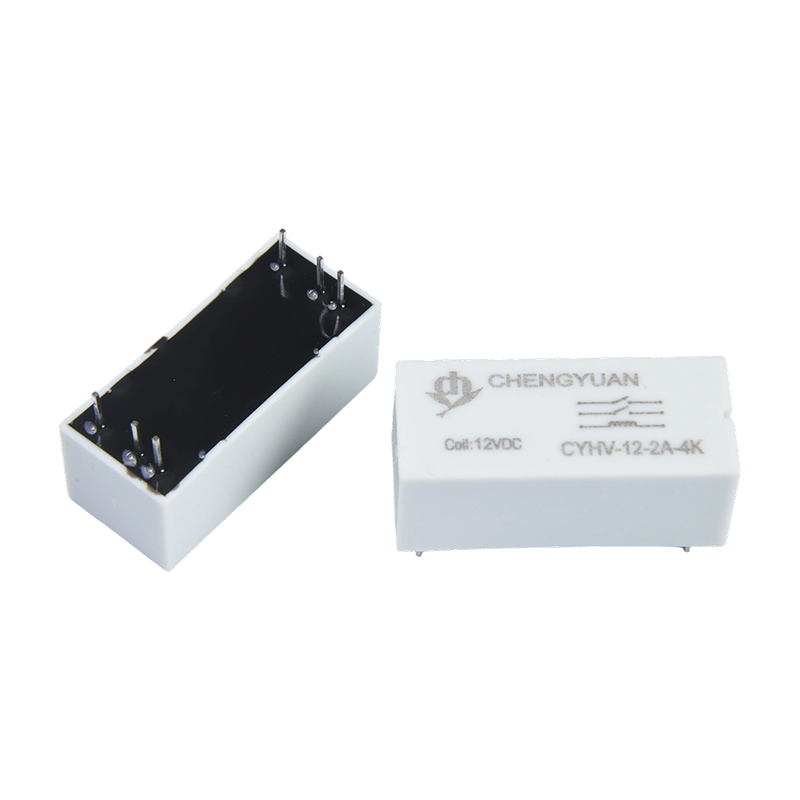

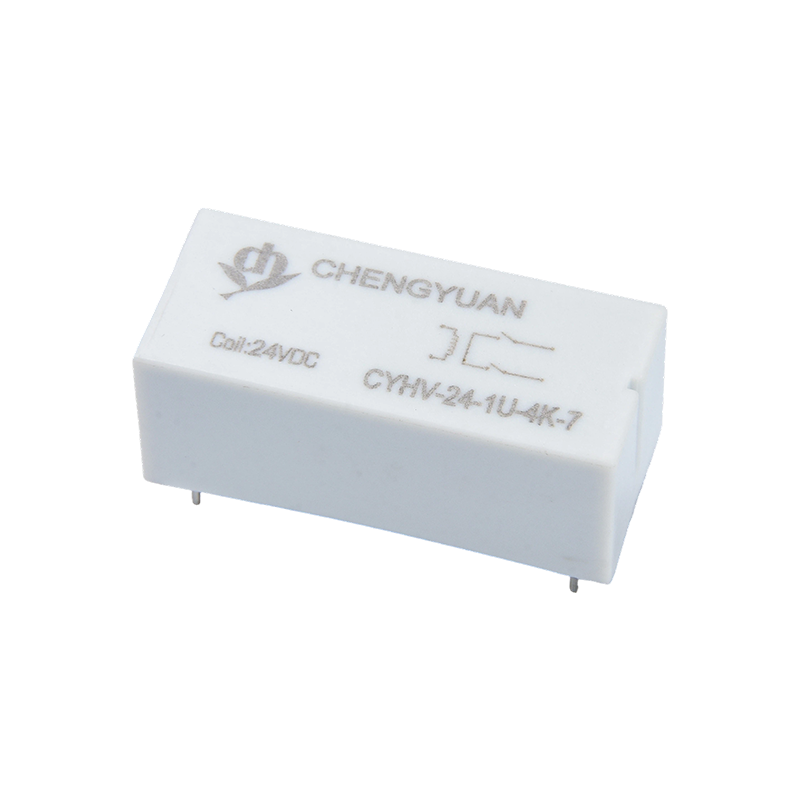

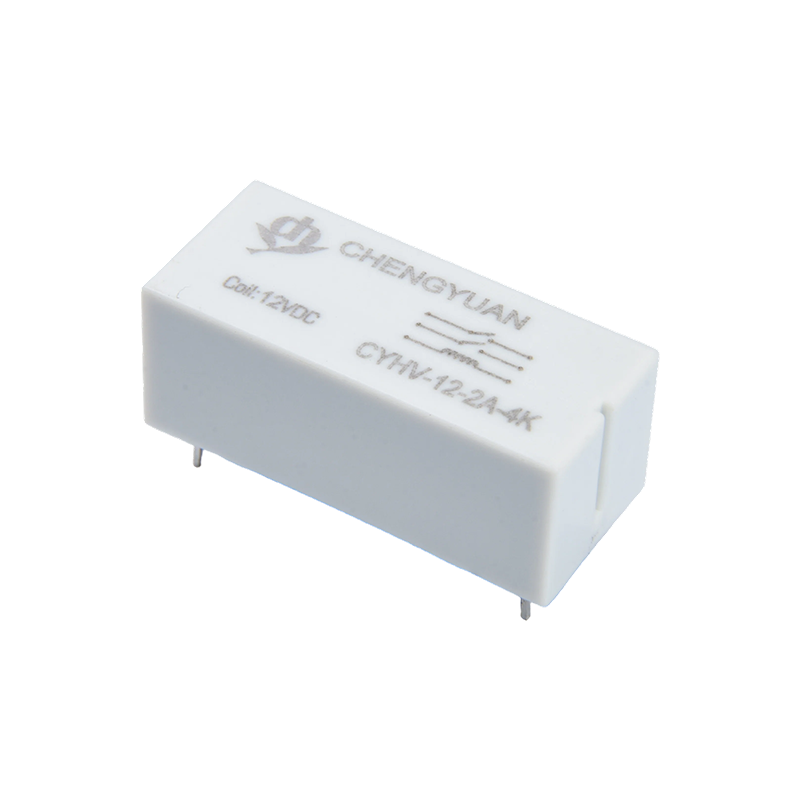

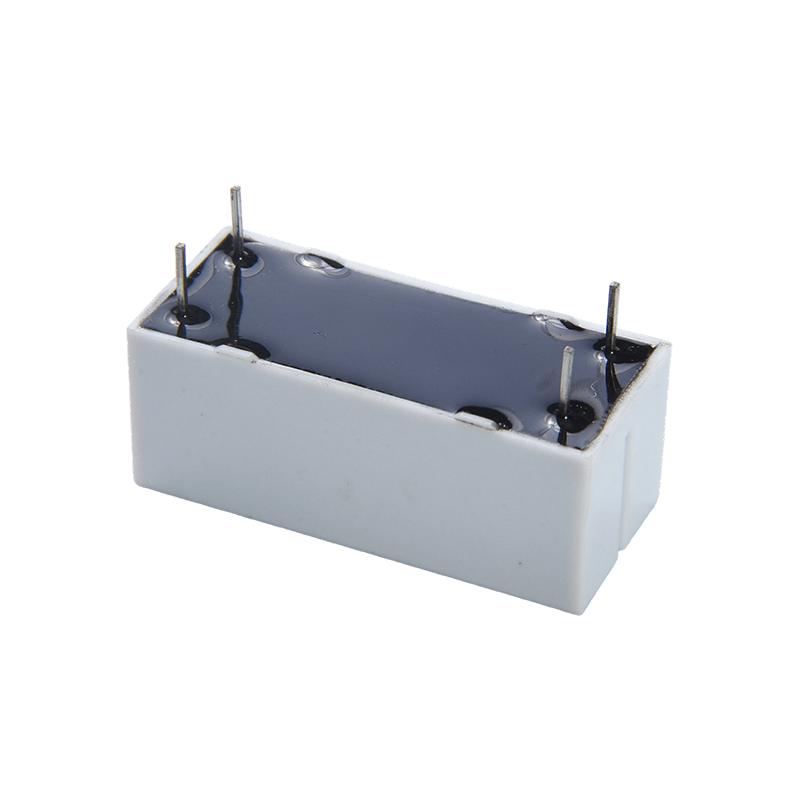

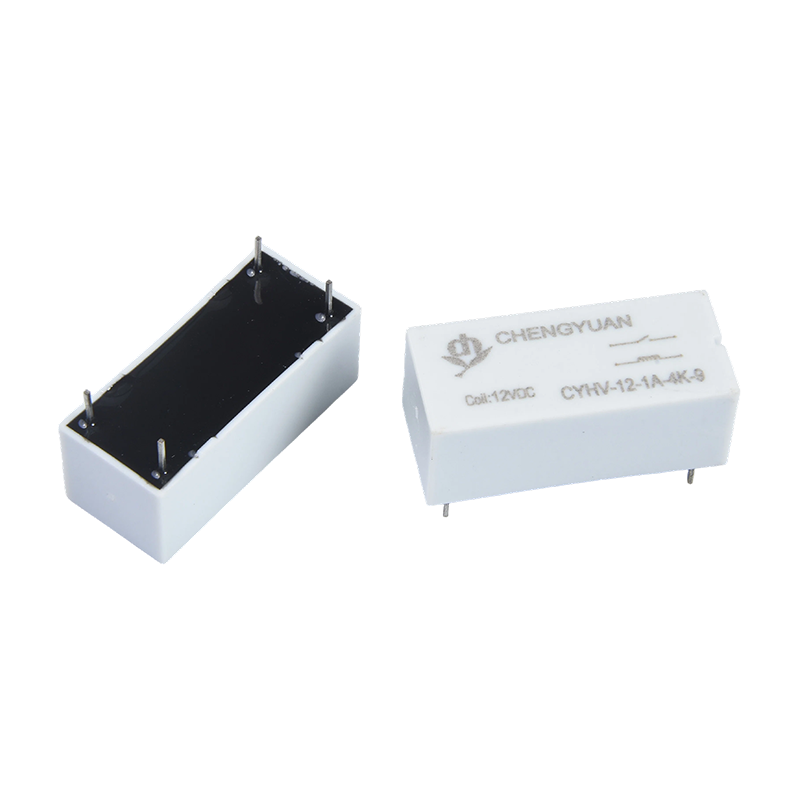

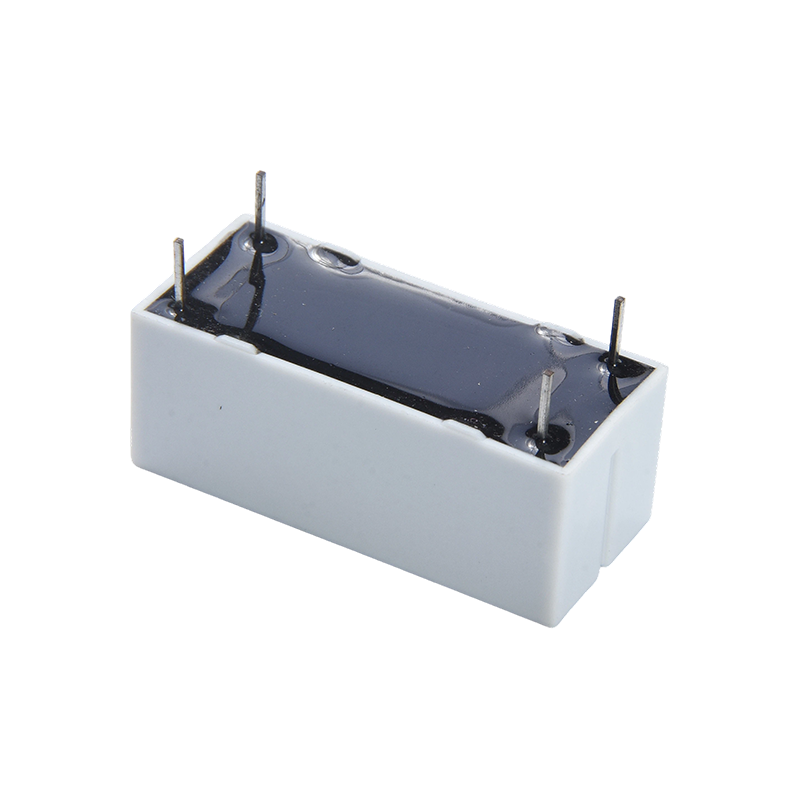

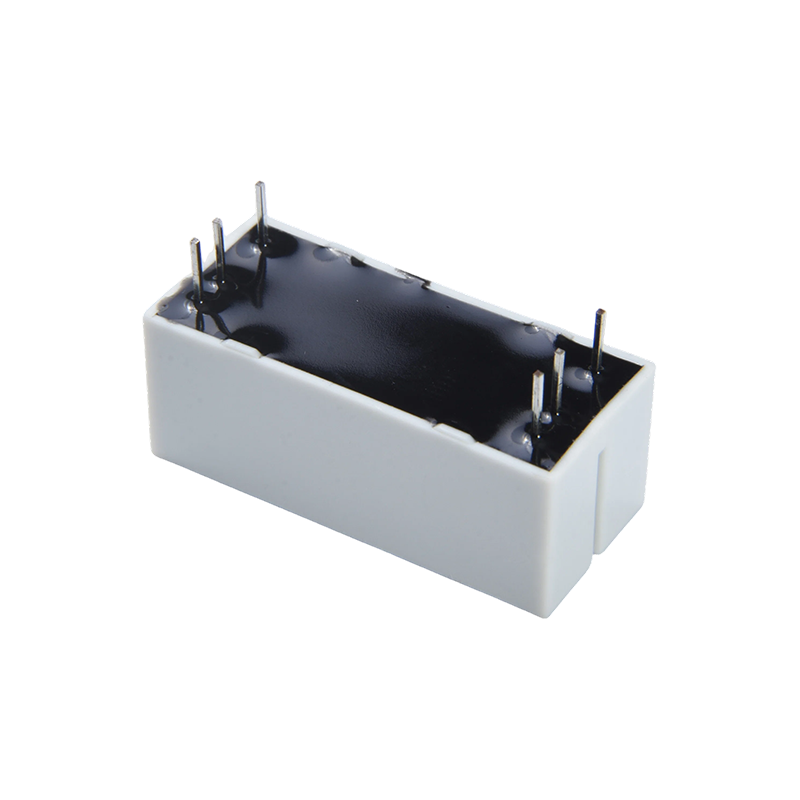

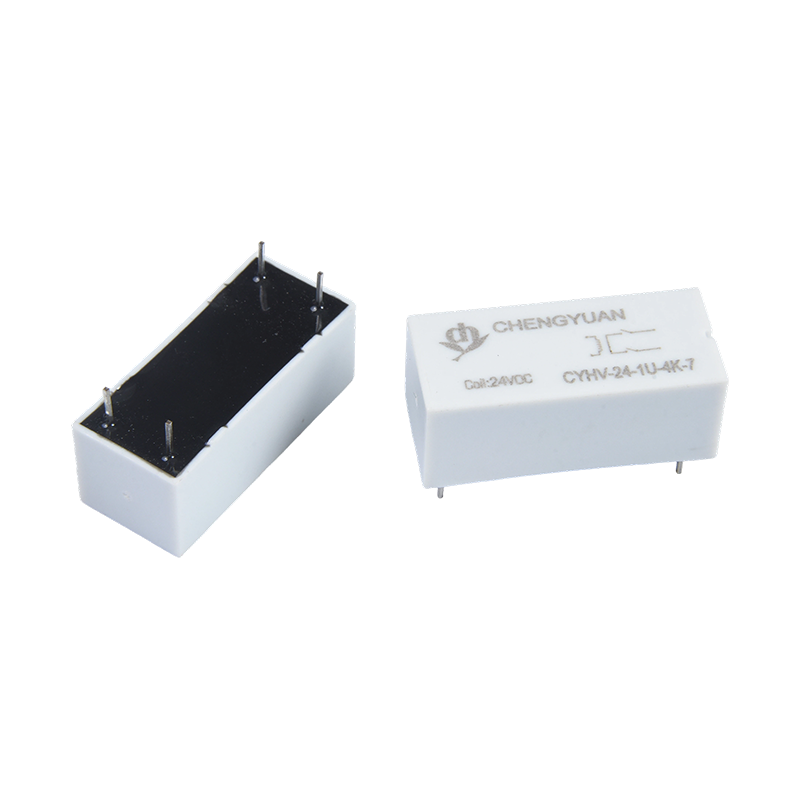

Produktfördelar:
Ultrahögspänningsisolering: Tål spänning mellan kontakter upp till 6000V, vilket ger utmärkta högspänningsisoleringsmöjligheter för PCB-nivåreläer, vilket effektivt blockerar högspänningsstörningar.
Högspännings-lågströmsomkoppling: Optimerad för omkoppling av svaga strömmar under hög spänning (t.ex. 10mA @ 1500VDC) eller konventionella strömmar under lågspänning (t.ex. 1A @ 30VDC), med ett klart definierat applikationsområde.
Tätad struktur med lång livslängd: Reed-omkopplaren är förseglad i en inert gas, utan rörliga slitdelar, vilket resulterar i en extremt lång mekanisk livslängd och immunitet mot damm och fukt från omgivningen.
Nyckelfunktioner:
Flernivåbelastningsspecifikationer: Stöder olika belastningsförhållanden: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, för både högspänningsmikroström och konventionella lågspänningsscenarier.
Högkänslig spole: Låg spoledrivande strömförbrukning, kompatibel med 3-24VDC lågspänningsstyrsignaler, enkelt driven direkt av integrerade kretsar.
Kompakt kretskortsmontering: Miniatyrpaketdesign, direkt lödd till kretskortet, vilket sparar utrymme och lämpar sig för interna layouter för högdensitetsinstrument.
Snabb respons: Snabb reed-omkopplarverkan och kort växlingstid uppfyller tidskraven för signalsampling i instrumentering.
Huvudapplikationer:
Säkerhetsövervakningsutrustning: Används vid högspänningssignalsampling eller testkretskoppling i isoleringsmonitorer, motstå spänningsprovare och felbågsdetektorer.
Precisionsinstrument: Integrerad i högprecisionsströmförsörjning, mätare och medicinsk bildutrustning (som röntgenstyrning av högspänningsgeneratorer) för att ge högspänningsisolering och signalväxling.
Kommunikation och industriell styrning: Används som en pålitlig isolerings- och omkopplingskomponent i kommunikationsgränssnitt och PLC-högspänningsingångsmoduler som kräver hög potentialisolering.
Nya energisystem: Tillämpas i isoleringskretsar för spänningssampling för fotovoltaiska växelriktare och batterihanteringssystem (BMS).
| Kontaktdata |
| Typ | CYHV |
| Kontaktmaterial | elektroplåt Ir Rh |
| Kontaktarrangemang | lA; 2A; 1U |
| Kontaktmotstånd | 1A/2A:150mΩ Max.(vid 1A 16VDC) 1U:150mΩ*2 Max.(vid 1A 16VDC) |
| Nominell belastning (resistiv belastning) | 100W |
| Max. växlingsström | 1A |
| Max. omkopplingsspänning | 1000VDC |
| Max. Bär ström | 2,5A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 1ms Max. ( Ingen diod) |
| Släpptid | 0,3 ms Max. ( Ingen diod) |
| Isoleringsmotstånd | Min 100 MΩ (vid 100 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: (1A/2A)4000VAC, (1U)6000VDC |
| Mellan spole och kontakt: (1A/2A)4000VAC, (1U)6000VDC |
| Vibrationsmotstånd | Destruktivt | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 100000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 1000000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -10℃~ 65℃( ingen kondens) |
| Vikt | Ca. 10g |
| Spoledata (vid 20 ℃) |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 5 | 33.3 | 150 | 0.166 | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Uppgifterna som visas ovan är startvärden. Applicera inte högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.

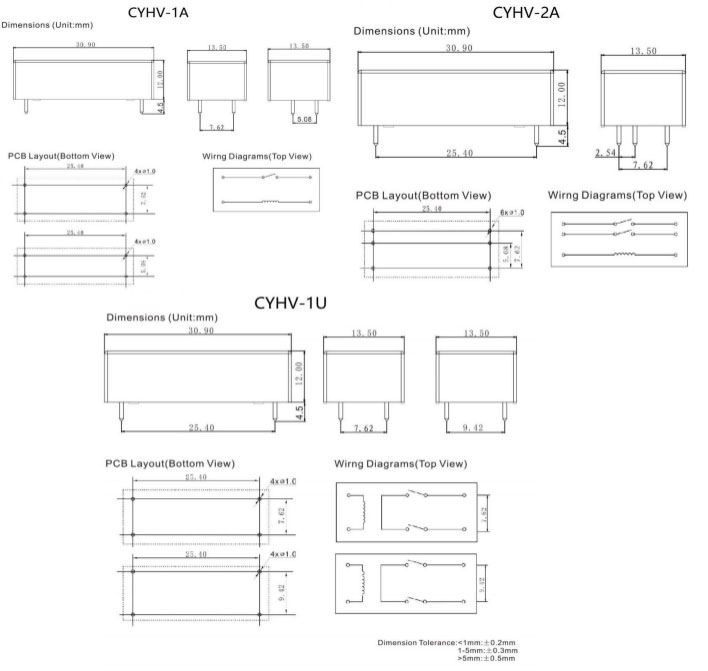

Konturdimension, Kopplingsschema, PCB layout (Enhet: mm)
Beställningsinformation
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1： Typ： CYHV
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: A Från A ; U Från U
4: Nominell spänning: 5,12,24VDC
5： Fotavstånd：5-5,08 ; 7- 7,62 ; 9 – 9.42
6: Special parameter: Noll-standard typ
Bokstav eller nummer-Specialkrav
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera alla prestanda och alla parametrar för alla möjliga applikationer. Därför bör användarna vara i rätt position att välja
lämplig produkt för sin egen applikation. För förseglade reläer, efter installation och rengöring öppna ventilationshålet i väskan före användning. Om det finns någon fråga, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
