Produktegenskaper:
Hög kontaktomkopplingskapacitet: Förutom standardbelastningen på 20A, stöder kontakterna omkoppling upp till 35 ampere, som kan hantera de momentana strömstötarna under bilstart eller från tillbehör med hög effekt.
Ultralåg strömförbrukning: Spolens strömförbrukning är endast 0,6W/0,8W, vilket hjälper till att minska belastningen på fordonsbatteriet och stämmer överens med bilindustrins trend mot låg energiförbrukning.
Utmärkt mekanisk hållbarhet: Har hög stöt- och vibrationsbeständighet, vilket säkerställer stabila elektriska anslutningar även under ojämna körförhållanden och motorvibrationer.
Bredt spolspänningsområde: Finns i olika specifikationer från 3VDC till 48VDC, anpassad till olika typer av fordonskretsspänningar.
Kompakt design: Optimerad struktur och liten storlek underlättar tät installation i instängda elkontrollboxar för bilar.

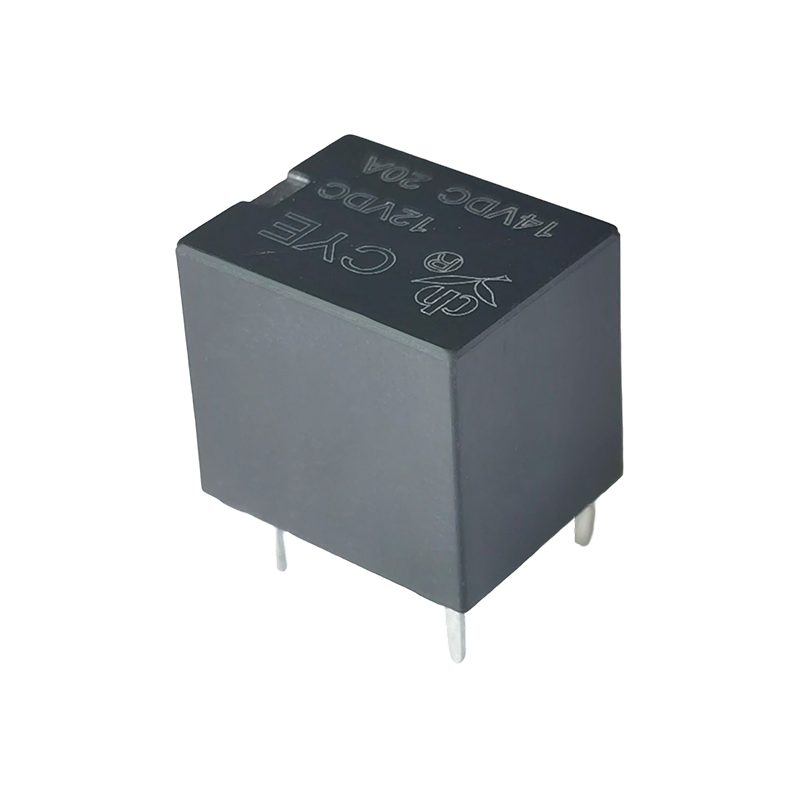

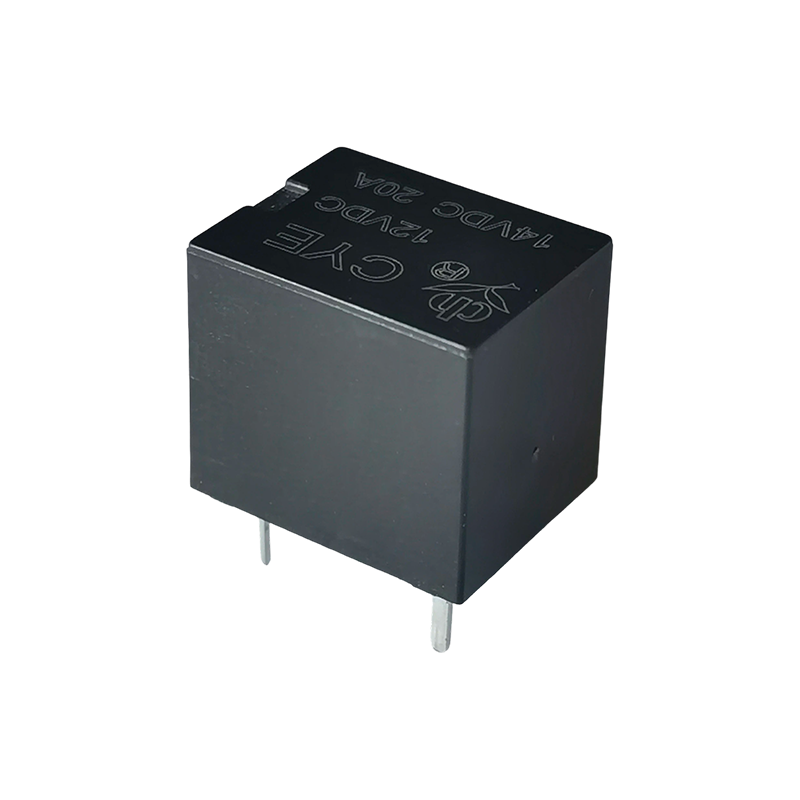

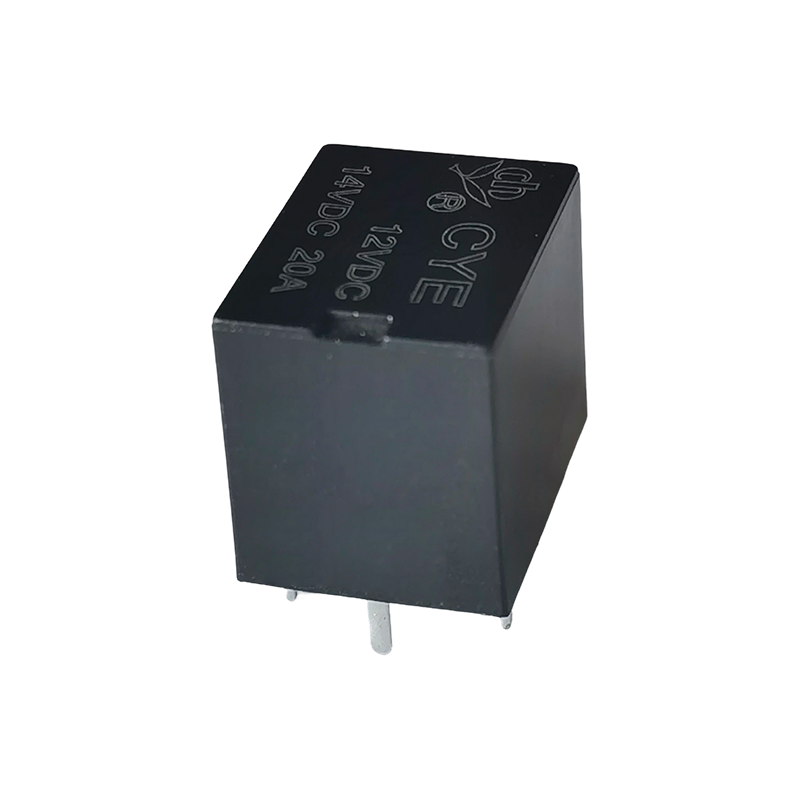

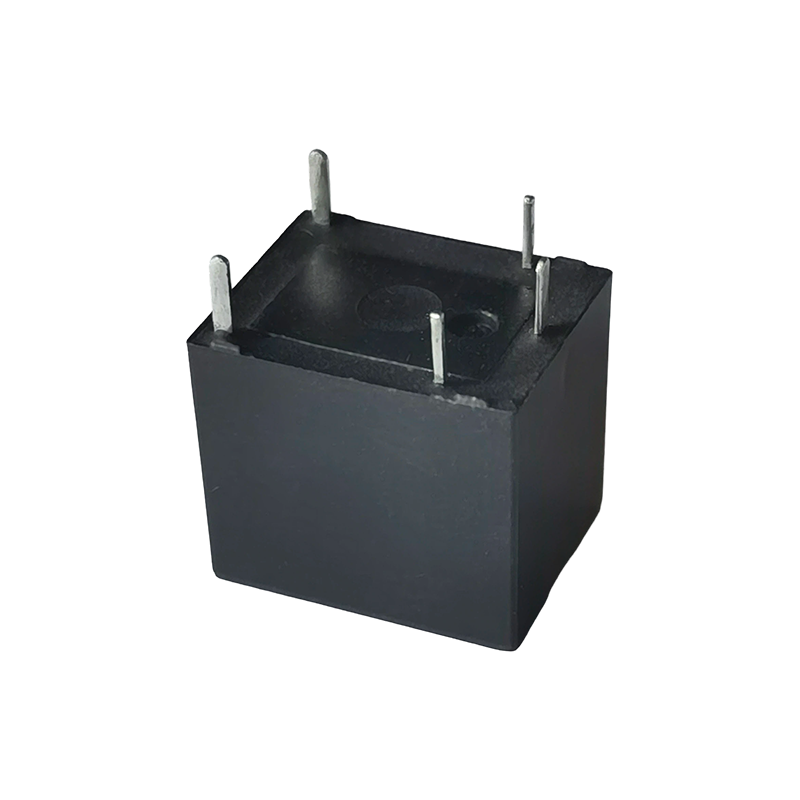

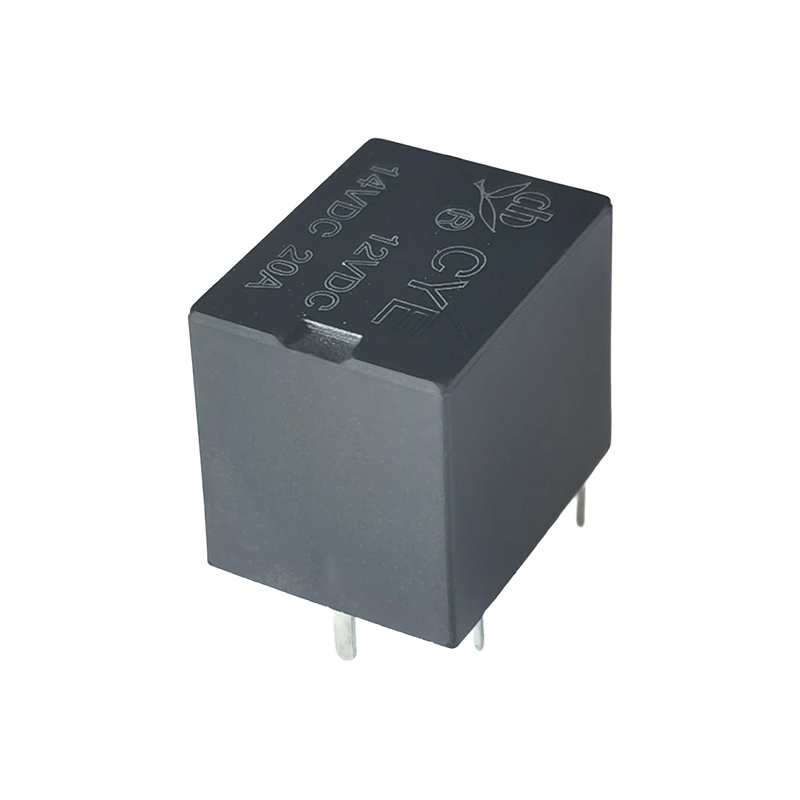

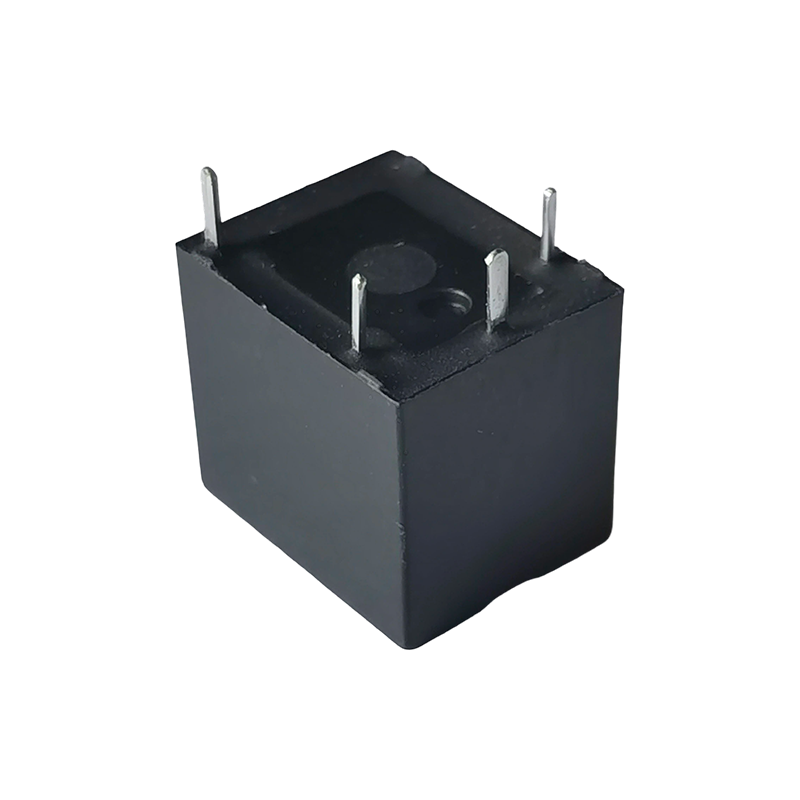

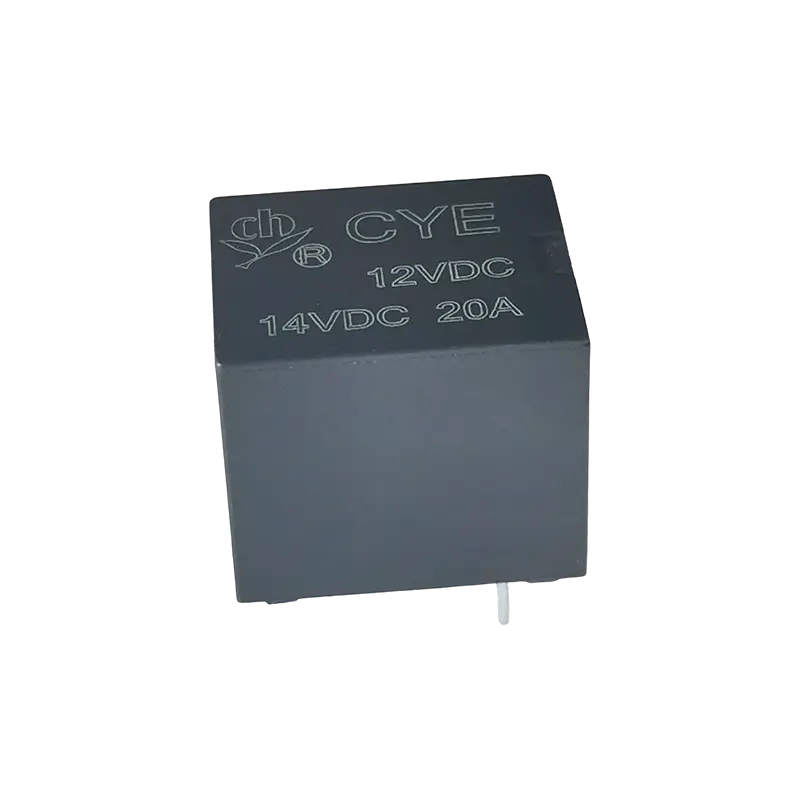

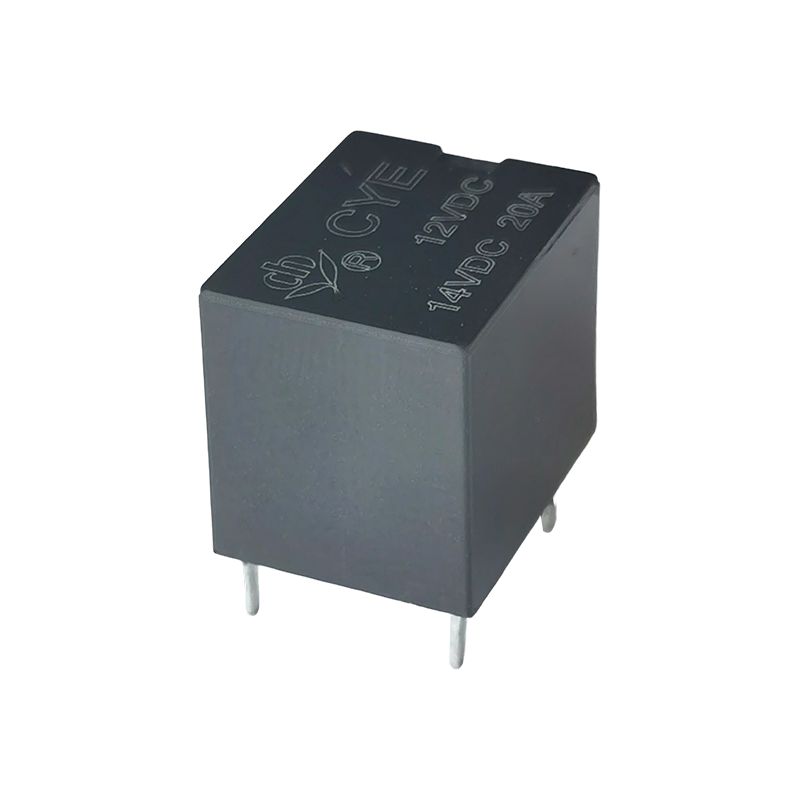

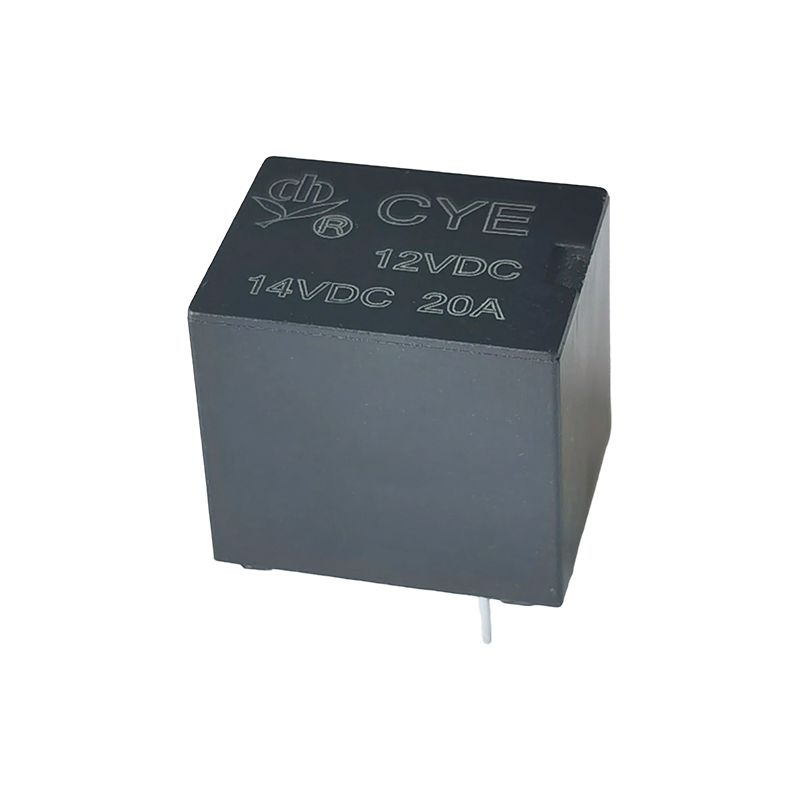

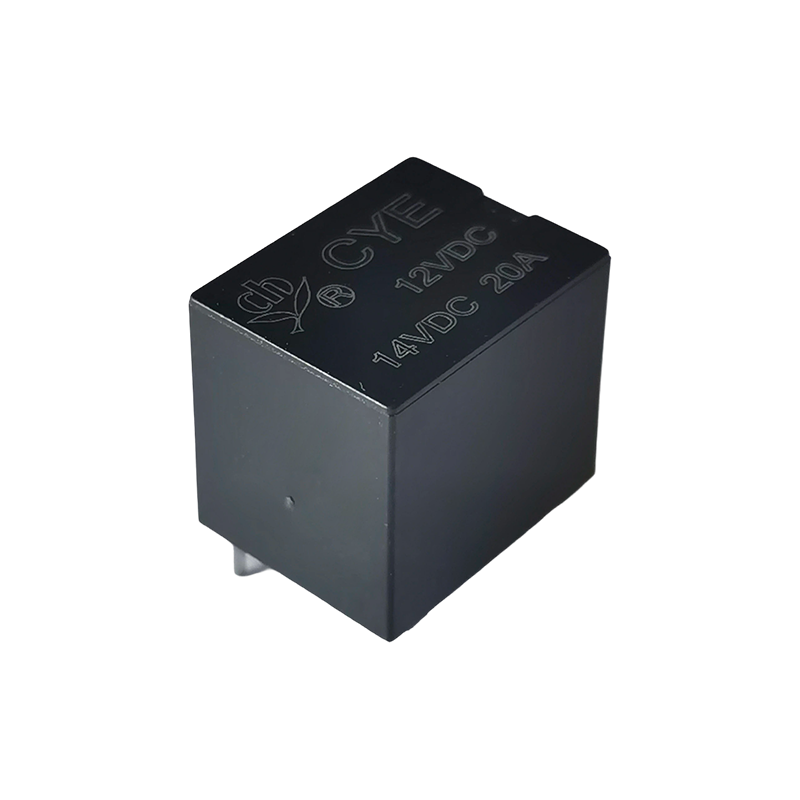

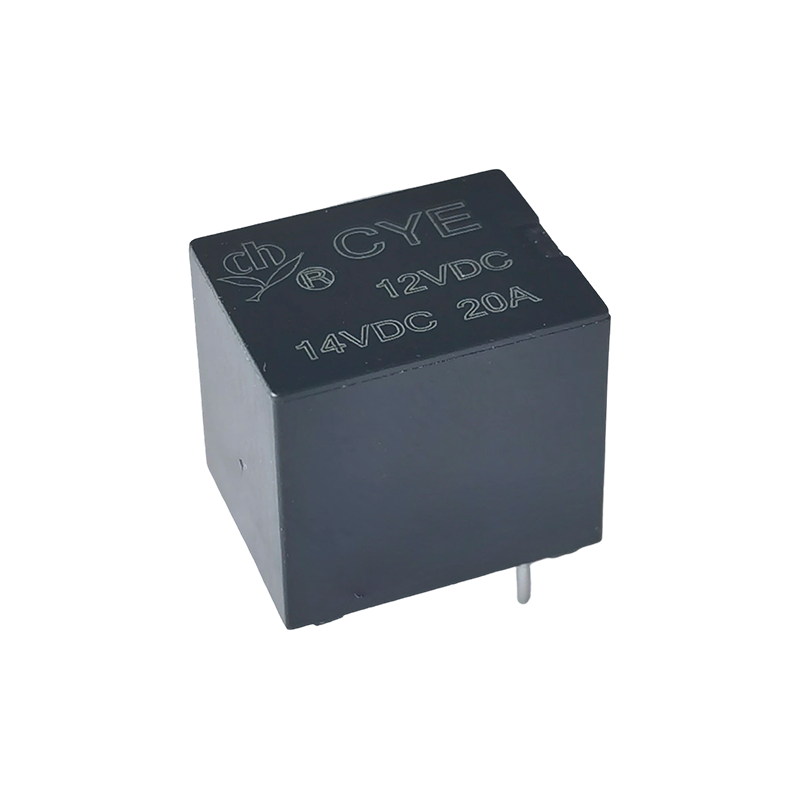

CYE (T78)-reläet är ett ultra-miniatyr högeffekts elektromagnetiskt relä med ett brett utbud av applikationer.
Dess huvudsakliga användningsområden inkluderar:
Fordonssektorn: Används vanligtvis i bildörrlåsmotorstyrning, bilstöldlarmsystem och signalväxling och lastkontroll i elektronisk utrustning för bilar.
Hushållsapparater och kontorsutrustning: Lämplig för energihantering eller signalöverföring i hushållsapparater (som luftkonditioneringsapparater, tvättmaskiner) och kontorsautomationsutrustning.
Säkerhet och larmsystem: Som en kärnkomponent i automatiska stöldlarm styr den kretsomkoppling.
Industriell styrning och automation: Används i industriella automationssystem, instrument och kommunikationsenheter för att styra högeffektsbelastningar med lågspänningssignaler.
Konsumentelektronik och nya teknologier: Utökade tillämpningar i smarta hem, IoT-enheter, ny energiutrustning och medicinsk elektronik.
Kontaktdata
| Typ | CYE |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 6VDC) |
| Bedömd belastning (resistiv belastning) | 20A 14VDC |
| Max. byter ström | 35A |
| Max. omkopplingsspänning | 30VDC |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 10 ms Max. (Ingen diod) |
| Släpptid | 5ms Max. (Ingen diod) |
| Isoleringsmotstånd | Min. 100MΩ (vid 500VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 500VAC, 50/60Hz i 1 min |
| Mellan spole och kontakt: 500VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Funktionell | 10-500 Hz, NO-10G |
| 10-500Hz, NC-5G |
| Stötmotstånd | Funktionell | 20 g för NO/11 ms. 5g för NC/11ms. |
| Destruktivt | 100G min. |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 次 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃~125℃( ingen kondens) |
| Vikt | Cirka 6g |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 6 | 100 | 60 | Cirka 0,6W | 60 % av nominellt spänning | 10 % av nominellt spänning | 130 % av nominell spänning |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Cirka 0,8W | 57,5 % av nominellt spänning |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Uppgifterna som visas ovan är startvärden. Använd inte högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av tredje spolen.

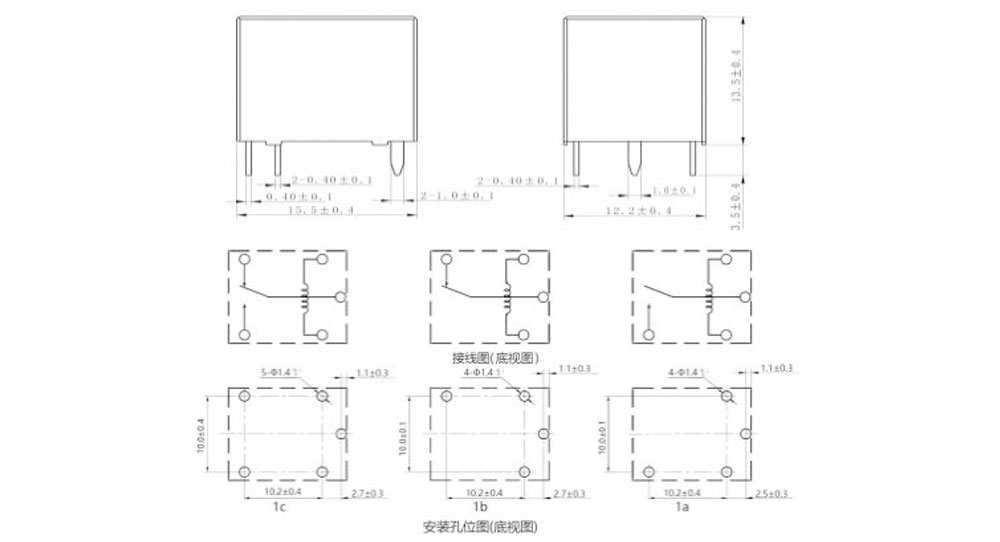

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)

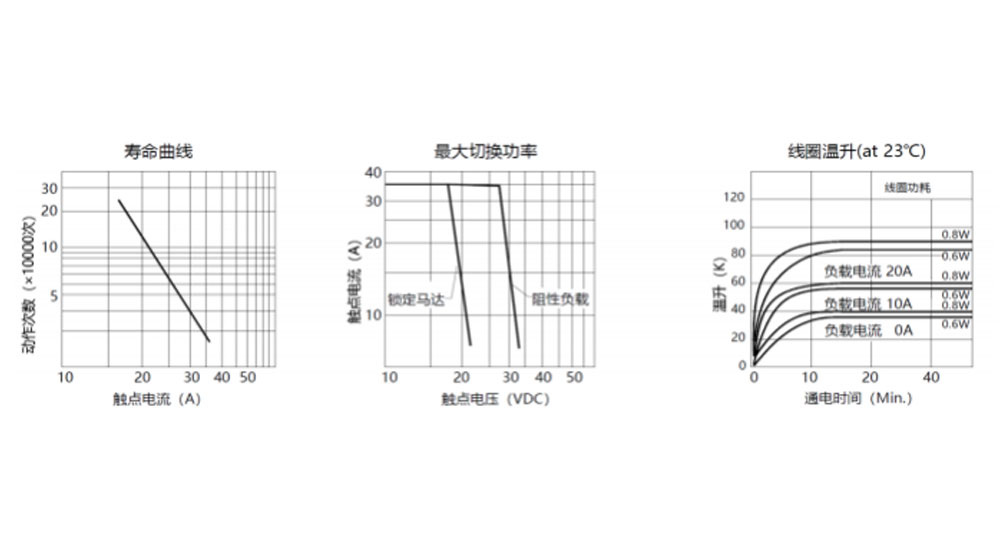

Karakteristiska kurvor
Beställningsinformation
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CYE
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: A-formulär A ; B-Form B ; C-Form C
4: Nominell spänning: 6,9,12,24VDC
5: Höljesfärg: B-svart
6: Spole Pwor: D-0,8W L-0,6W
7: Skyddskonstruktion: S-Flux säkrad,
SH- Tvättbar förseglad typ
8: Specialparameter: Noll-standardtyp
Bokstav eller siffra - specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
