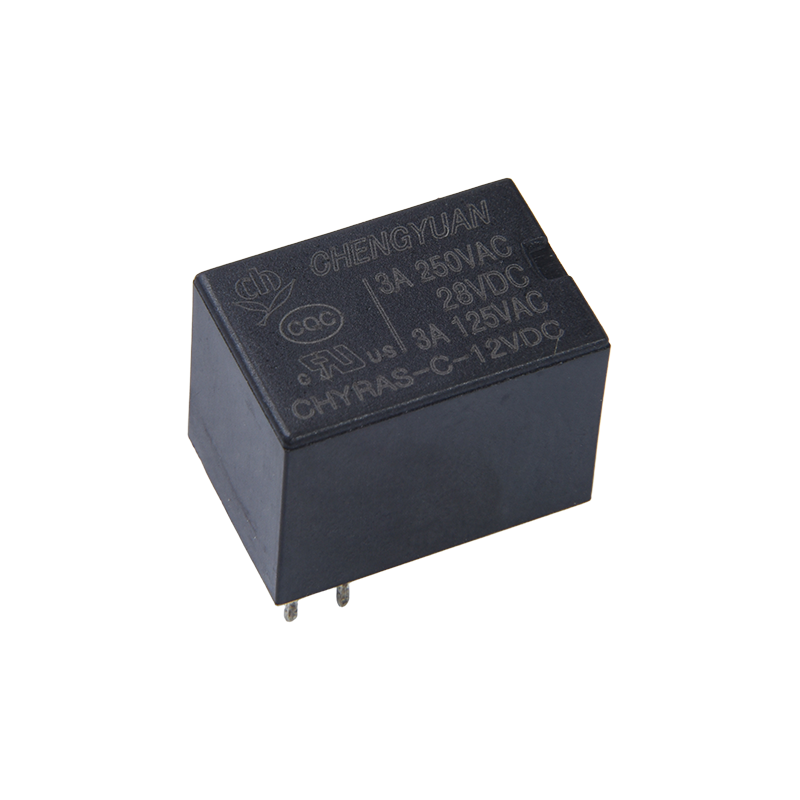

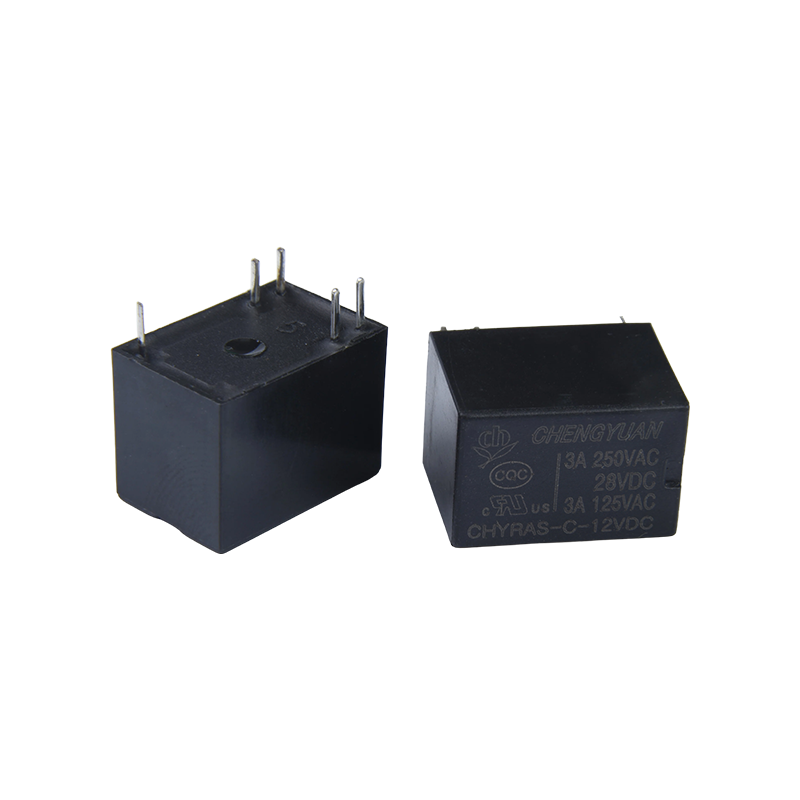

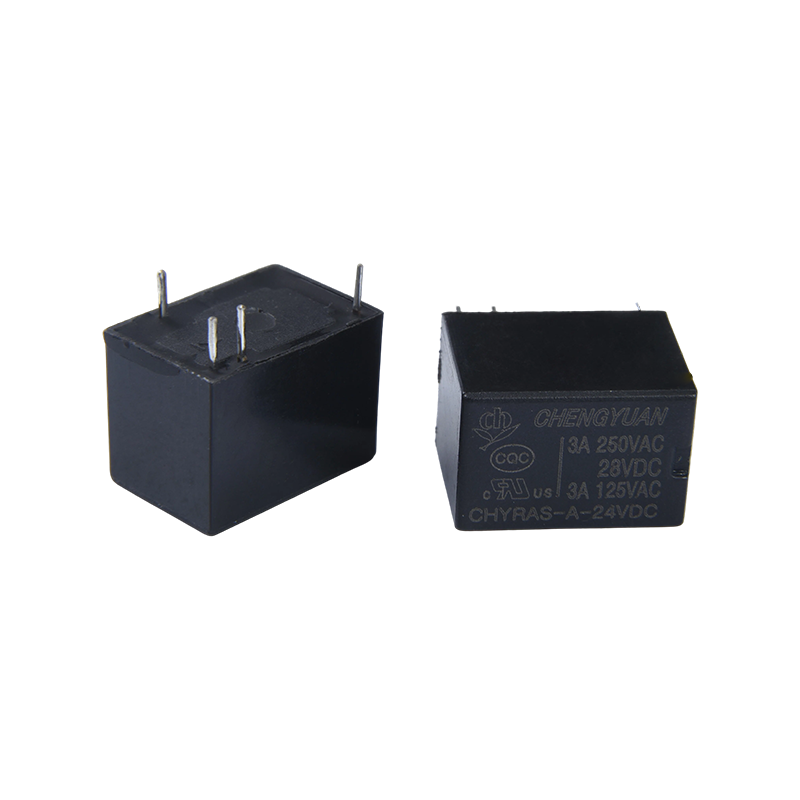

I. Kärnfördelar
1. Högkänslighetsreaktion: Den 200 mW högkänsliga spolen möjliggör snabb respons på svaga styrsignaler, vilket förbättrar noggrannheten i signalstyrningen.
2. Stark miljöanpassningsförmåga: Den förseglade strukturen motstår effektivt damm, fukt och andra miljöfaktorer, vilket förlänger dess livslängd.
3. Låg strömförbrukning: 0,2W lågeffektdesignen är lämplig för batteridrivna eller lågeffektsenheter, vilket minskar den totala energiförbrukningen för slutprodukten.
4. Bred mångsidighet: Bred spänningskompatibilitet, standard PCB-förpackningar och anpassningsförmåga i flera scenarier täcker olika områden som kommunikation, säkerhet, kontorsutrustning och hushållsapparater, vilket ökar produktens återanvändbarhet.

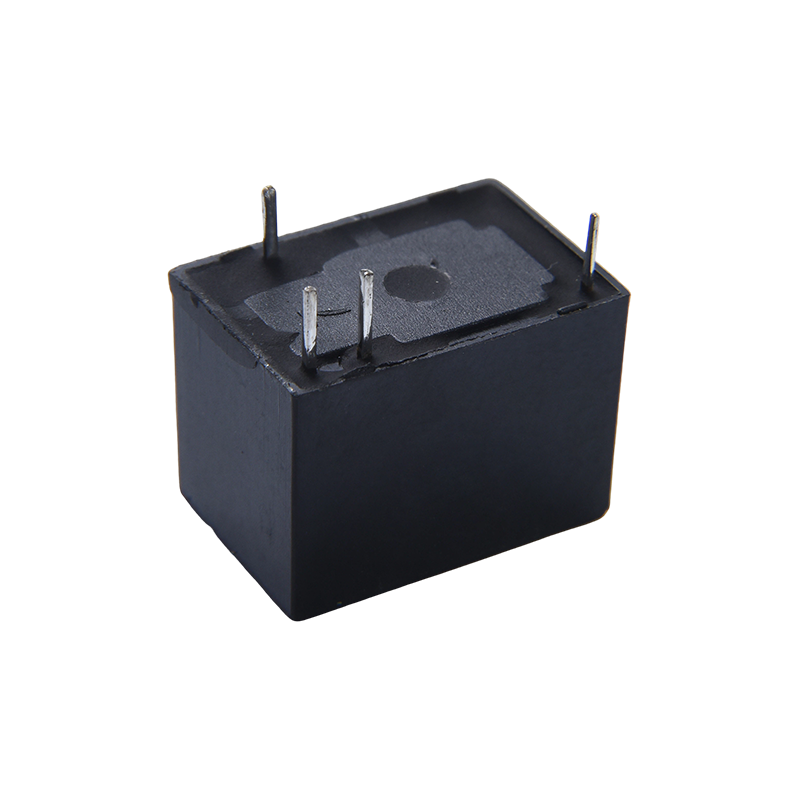

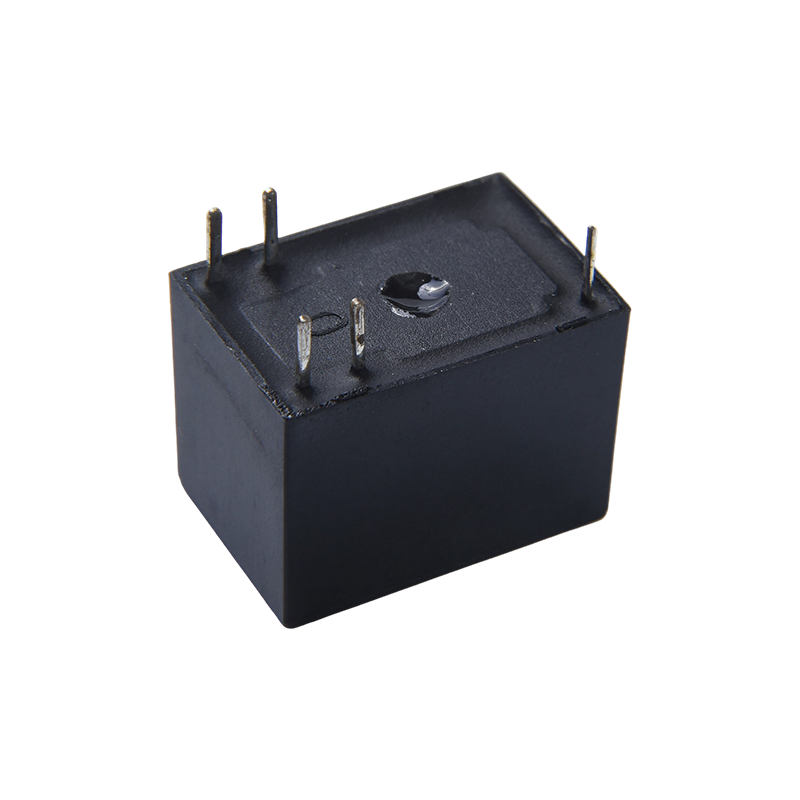

II. Produktstruktur och installationsfunktioner
1. Förpackning och stiftdesign: Antar ett 5PIN PCB-paket med en standardiserad stiftlayout, som underlättar automatiserad svetsning och massmontering och är lämplig för design av kretskort med hög densitet.
2. Ultra-liten storlek: Kompakt storlek möter behoven för kompakt intern installation, sparar PCB-kortutrymme och bidrar till miniatyrisering av slutprodukter;
3. Förseglad struktur: Den förseglade designen förhindrar effektivt att damm, fukt och främmande föremål kommer in, vilket förbättrar dess livslängd i komplexa miljöer. III. Kärnfunktioner och tillämpliga scenarier
1. Kärnfunktioner: Tillhandahåller signalisolering, signalkontroll och kretsskyddsfunktioner, isolerar styrkretsen från belastningskretsen och skyddar kärnkontrollkomponenter;
2. Kommunikationsutrustning: Lämplig för signalväxling och kretsstyrning i kommunikationsutrustning såsom switchar, vilket säkerställer stabiliteten i signalöverföringen.
3. Säkerhets- och säkerhetsutrustning: Kan användas som en kontrollenhet för säkerhetskontrollsystem och övervakningsutrustning, vilket möjliggör detektering och kontroll av dörrens magnetiska låsomkopplarstatus och överföringskontroll av säkerhetslarmsignaler.
4. Kontorsutrustning: Lämplig för intern signalkontroll i kontorsutrustning som skrivare och kopiatorer, vilket förbättrar utrustningens precision.
5. Hushållsapparater: Används för extra signalstyrning i små hushållsapparater, såsom intern kretsomkoppling och skydd, som matchar hushållsapparaters designkrav med låg effekt;
6. Industriell automation: Tillämplig på små signalkontrolllänkar i industriell automationsutrustning, vilket möjliggör samordnad drift och styrning av olika moduler i utrustningen.
Kontaktdata
| Typ | CHYRAS |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 3A/12V0AC |
| Max. byter ström | 3A |
| Max. omkopplingsspänning | 125VAC |
| Max. strömbrytare | 360VA |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 10 ms Max. |
| Släpptid | 4ms Max. |
| Isoleringsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 500VAC, 50/60Hz i 1 min |
| Mellan spole och kontakt: 750VAC, 50/60Hz i 1 min |
| Vibrationsmotstånd | Destruktivt | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃~ 85℃( ingen kondens) |
| Vikt | Ca. 3,7 g |
| Spoledata (vid 20 ℃) |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 3 | 150 | 20 | Cirka 0,45W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Cirka 0,36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Cirka 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Uppgifterna som visas ovan är startvärden. Applicera inte högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.

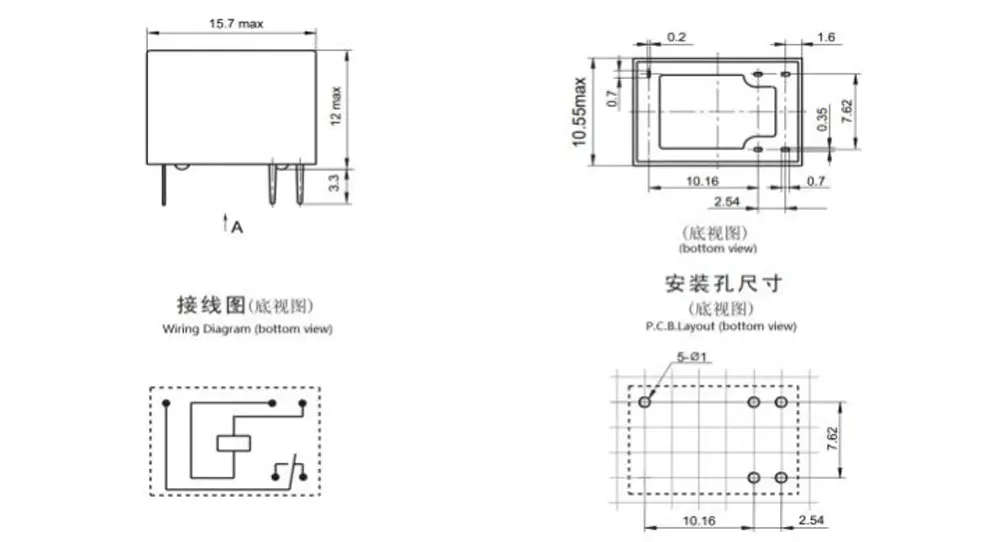

Konturdimension, Kopplingsschema, PCB layout (Enhet: mm)

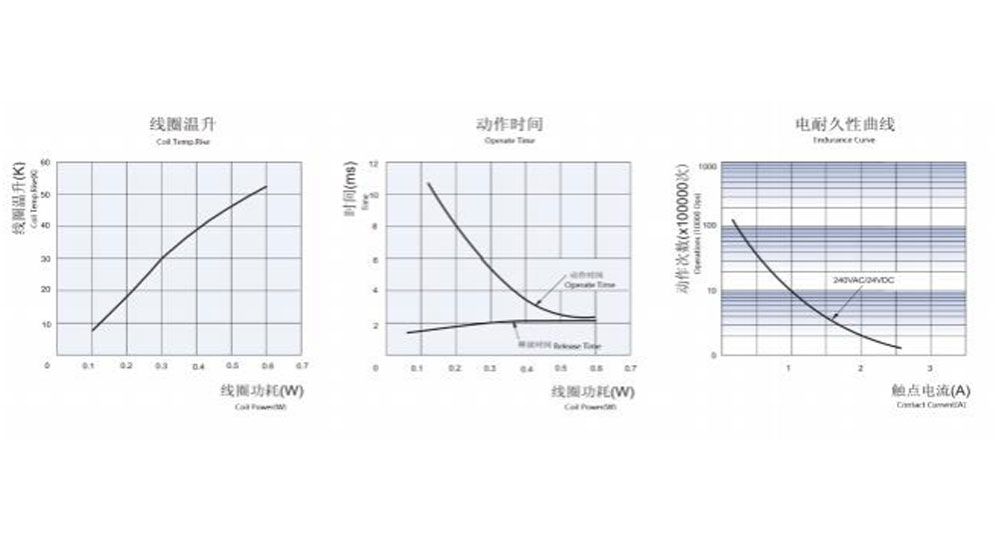

Karakteristiska kurvor
Beställningsinformation
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Typ：CHYRAS
2: Kontaktarrangemang: C Fom C ; H Från A ; B Från B
3: Nominell spänning: 3,5,6,9,12,24VDC
4: Kapslingsfärg: H-svart; L-Blå, Y -Gul
5: Spole Pwor: D-0,36W L-0,2W
6: Skyddskonstruktion: S-Flux säkrad,
SH- Tvättbar förseglad typ
7: Special parameter: Noll-standardtyp
Bokstav eller siffra - specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ett anpassat specialsuffix är tillgängligt efter att ha utvärderats av CHENGYUAN.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
