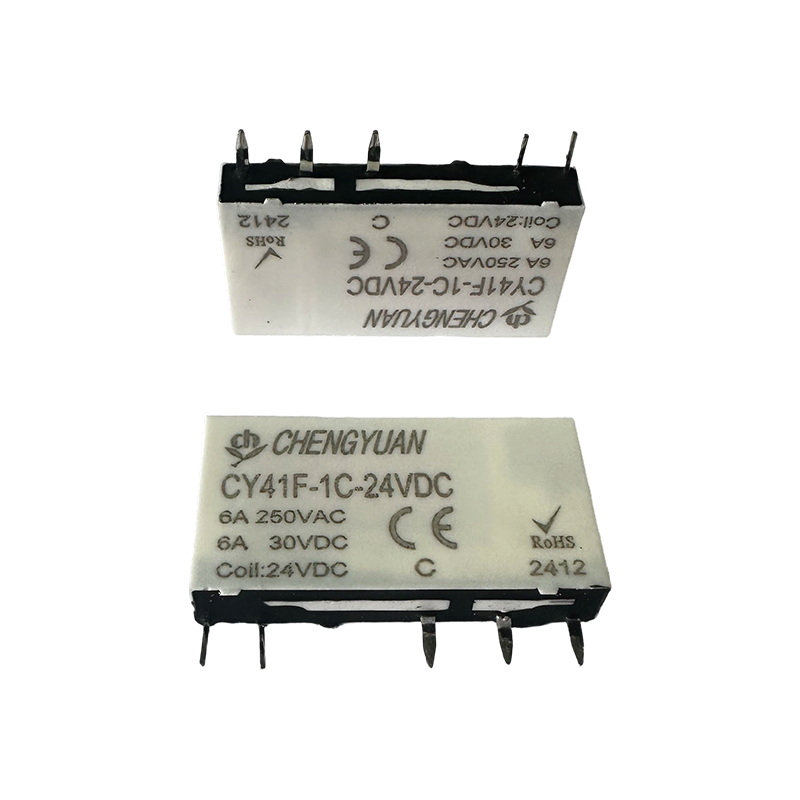

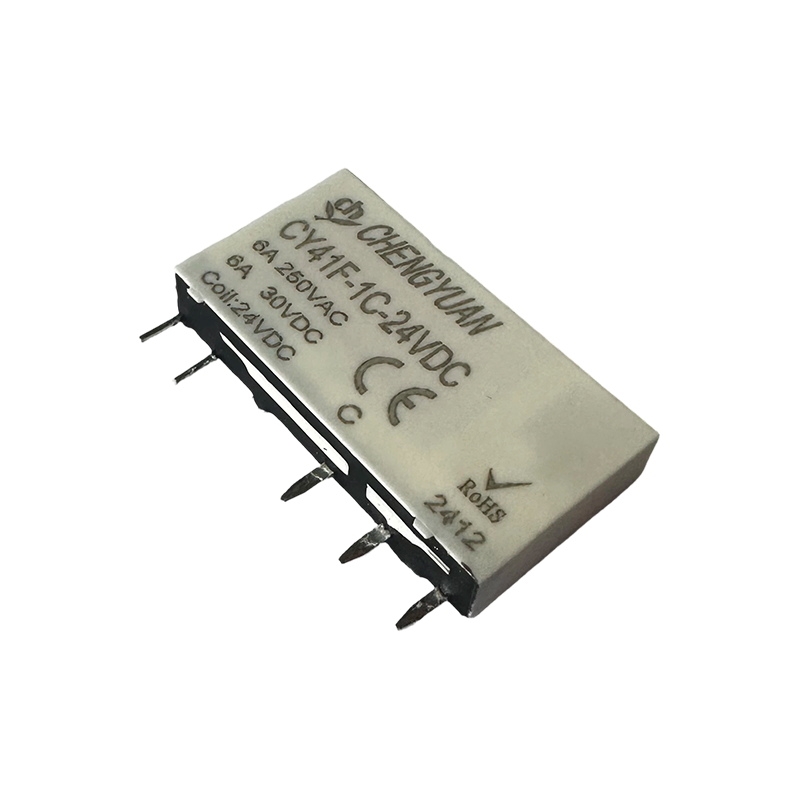

Funktioner:
● Ultratunn (endast 5 mm bred)
● 6A kontaktomkopplingskapacitet
● Dielektrisk spänning mellan spole och kontakter: 4kV
● Överspänningsmotstånd mellan spole och kontakter: 6kV
● Uppfyller VDE0700/0631 krav på förstärkt isolering
● Hög känslighet, strömförbrukning cirka 0,17W
Tillämpliga scenarier:
● Hushållsapparater: Effektkontroll för små apparater med hög effekt som elvärmare och induktionsspisar
● Industriell styrning: Automationsutrustning, små PLC:er, motorstyrkretsar
● Smart Power Equipment: Smarta fördelningsboxar, extra kontroll av laddningshögar
● Säkerhetsutrustning: Övervakning av strömförsörjning, kretsbyte för åtkomstkontrollsystem
Kontaktparametrar
| Kontaktkonfiguration | IH, IZ |
| Kontaktmotstånd (1) | Guldpläterade kontakter: ≤ 30mΩ (1A 6VDC); Icke-guldpläterade kontakter: ≤ 100mΩ (1A 6VDC) |
| Kontaktmaterial | AgSnO2, AgNi |
| Kontaktbelastning (resistiv) | 6A 250VAC / 30VDC |
| Maximal kopplingsspänning | 400VAC / 300VDC |
| Maximal kopplingsström | 6A |
| Maximal kopplingseffekt | 1500VA / 180W |
| Minsta belastning (2) | Ej guldpläterad: 5VDC 100mA; Guldpläterad: 5VDC 10mA |
| Mekanisk hållbarhet (3) | 1×10⁷ cykler |
| Elektrisk hållbarhet | H-typ: 6×10⁴ cykler (AgNi, 6A 250VAC/30VDC, resistiv belastning, 85℃, 1s på 9s av)Z-typ: 3×10⁴ cykler (NO, AgNi, 6A 250VAC/30VDC, 1s på 9s belastning, 8s belastning); 1×10⁴ cykler (NC, AgNi, 6A 250VAC/30VDC, resistiv belastning, 85℃, 1s på 9s av) |
Anmärkningar:
(1) Alla ovanstående värden är initiala värden.
(2) Ovanstående minimibelastning är ett referensvärde, tillämpligt på normal temperatur, fuktighet och tryckmiljöer med stiften vända uppåt. Detta referensvärde kan ändras beroende på omkopplingsfrekvens, miljöförhållanden, förväntad livslängd och installationsriktning. Utför därför bekräftelsetest med faktiska belastningar före användning, och det rekommenderas att undvika användning under noll grader Celsius.
(3) Obelastningstest, ingen mekanisk skada efter testet.
Spoleparametrar
| Nominell spoleeffekt | 5VDC ~ 24VDC: Cirka 170mW |
| 48VDC, 60VDC: Cirka 210mW |
Obs:
(1) För laster utan angiven temperatur i tabellen är omgivningstemperaturen rumstemperatur.
Prestandaparametrar
| Parameter | Specifikation |
| Isolationsmotstånd | 1000MΩ (500VDC) |
| Dielektrisk motstå spänning | Mellan spole och kontakter | 4000VAC i 1 min |
| Mellan öppna kontakter | 1000VAC i 1 min |
| Drifttid (vid märkspänning) | ≤ 8ms |
| Utlösningstid (vid märkspänning) | ≤ 4ms |
| Chock * (1) | Stabilitet | 49m/s² |
| Styrka | 980 m/s² |
| Vibration * (1) | 10Hz ~ 55Hz, 1mm dubbel amplitud |
| Fuktighet | 5 % ~ 85 % RH |
| Temperaturområde | -40℃ ~ 85℃ |
| Terminaltyp | PCB typ |
| Vikt | Cirka 5g |
| Förpackningstyp | Plastförseglad typ, lödbeständig typ |
| Märkspänning (VDC) | Driftspänning (VDC) (1) | Utlösningsspänning (VDC) (1) | Maximal spänning (VDC) (2) | Spolemotstånd |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9.00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
