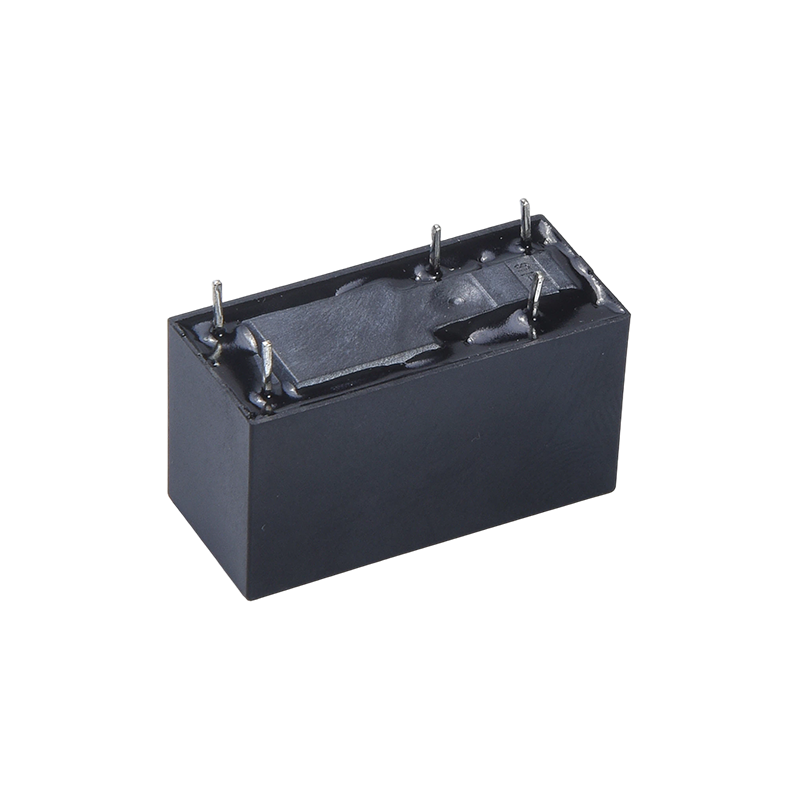

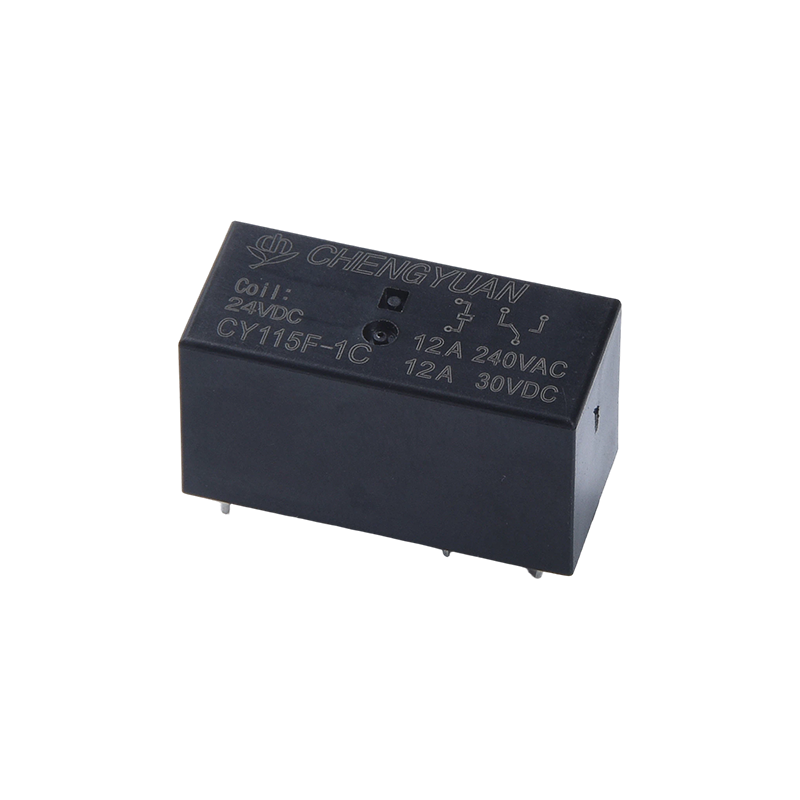

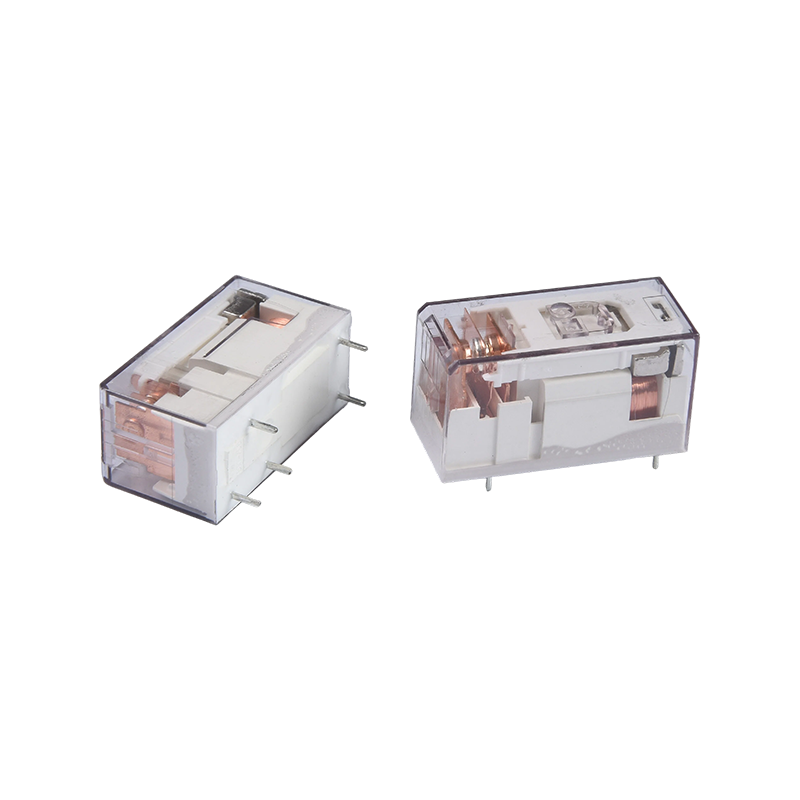

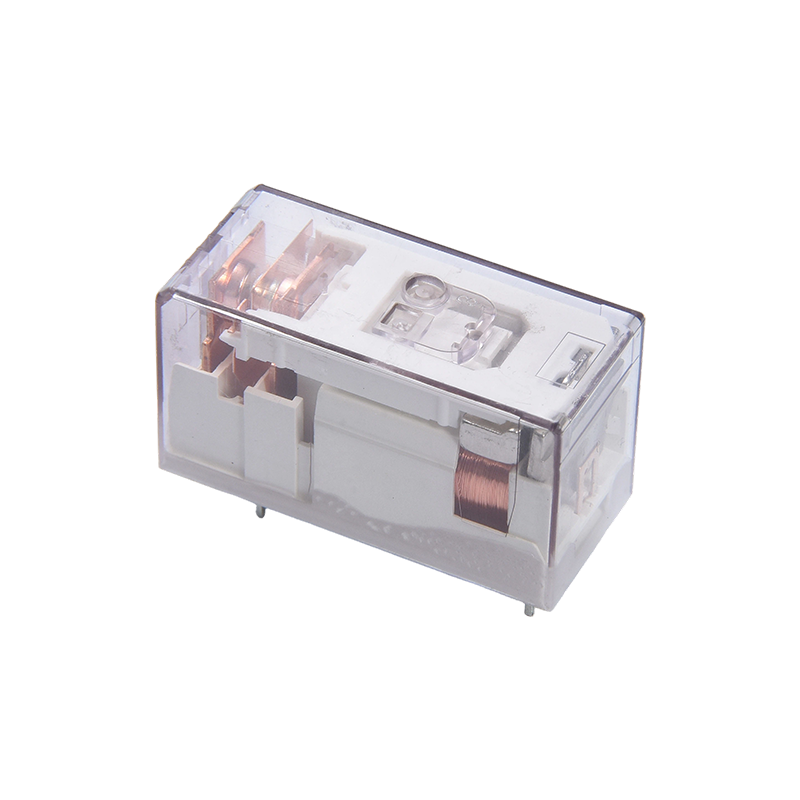

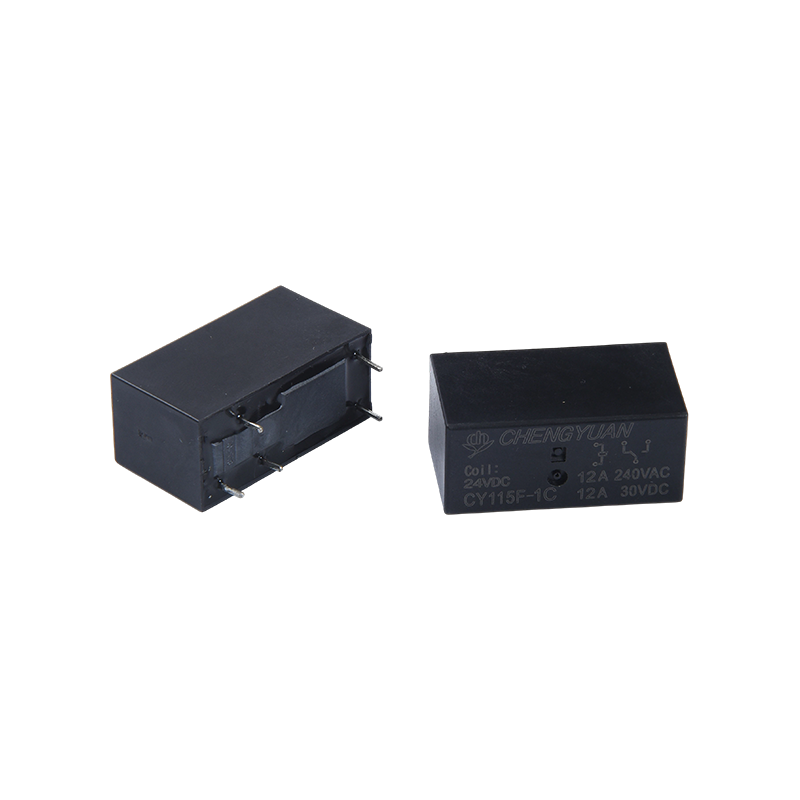

Produktfördelar:
Hög belastning, kompakt design: Uppnår 12A kontaktomkoppling i ett litet PCB-relä, vilket sparar installationsutrymme och lämpar sig för kortlayouter med hög densitet.
Bred spolespänningskompatibilitet: Spolen stöder ett brett spänningsområde från 3VDC till 230VAC/VDC, vilket underlättar direkt integration med system med olika styrspänningar utan ytterligare konvertering.
Kraftfull elektrisk isolering: Kontakt-till-spole-motståndsspänningen är upp till 5000V, vilket effektivt undertrycker störningar och förbättrar systemets säkerhet och stabilitet.
Nyckelfunktioner:
Kontaktkapacitet: 12A @ 240VAC / 30VDC, vilket uppfyller strömkontrollbehoven för de flesta hushållsapparater och industriell utrustning.
Kontaktformulär: Finns i olika kontaktformer (såsom 1H, 1Z, etc.), som stöder normalt öppna, normalt slutna och växlingskretskonfigurationer för flexibla applikationer.
Köreffektivitet: Typisk strömförbrukning för spolen är 0,4W, låg energiförbrukning och känslig respons.
Stiftdesign: Standard 5-PIN PCB-stift för enkel lödning och automatiserad produktionsinstallation.
Huvudapplikationer:
Industriell automation: Används i PLC-utgångsmoduler, motorstyrenheter, magnetventildrivrutiner och strömbrytare för utrustning.
Smart Control: Integrerad i smarta hemsystem för att styra högeffektsbelastningar som luftkonditionering, golvvärme, belysning och elektriska gardiner.
Energihantering: Tillämpas i UPS avbrottsfri strömförsörjning, solväxelriktare, energilagringssystem och annan ny energiutrustning för kretskopplingskontroll.
Utrustningsisolering: Ger elektrisk isolering mellan styränden och laständen, vilket skyddar lågspänningsstyrkretsar.
Kontaktdata
| Typ | CYF115F |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 6VDC) |
| Nominell belastning (resistiv belastning) | 12A 250VAC |
| Max. växlingsström | 12A |
| Max. omkopplingsspänning | 277VAC |
| Max. strömbrytare | 3342VA |
| Min. växlande belastning | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 15 ms Max. (Ingen diod) |
| Släpptid | 5ms Max. ( Ingen diod) |
| Isoleringsmotstånd | Min. 1000MΩ (vid 500VDC) |
| Dielektrisk styrka | Mellan öppna kontakter:1000VAC, 50/60Hz i 1min |
| Mellan spole och kontakt: 5000VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10-55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min. |
| Destruktivt | 100G min. |
| Uthållighet | Mekanisk uthållighet （10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vikt | Ca. 13,5 g |
| Spoledata (vid 20 ℃) |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 5 | 80.00 | 62.5 | Cirka 0,4 W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Data som visas ovan är initiala värden. Applicera inte högsta tillåtna spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.

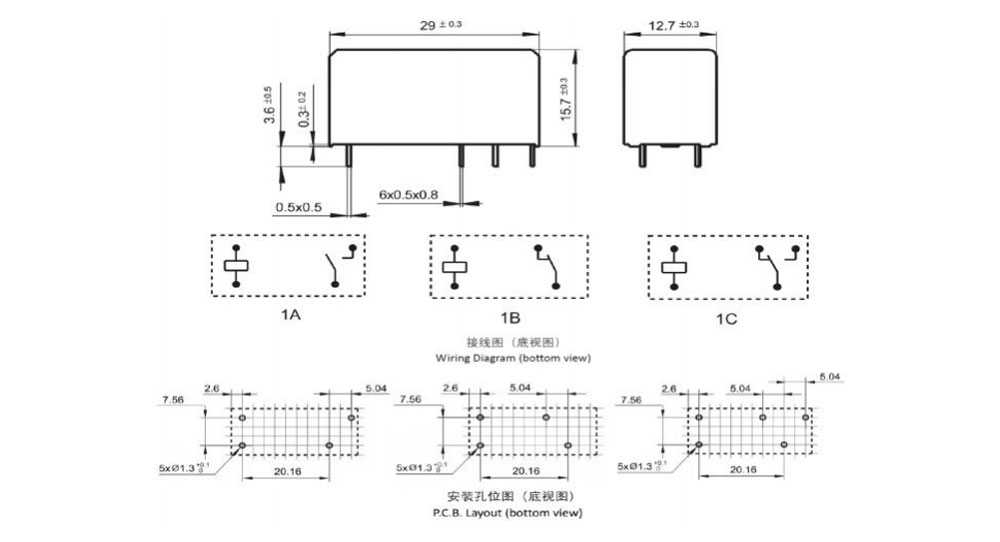

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)

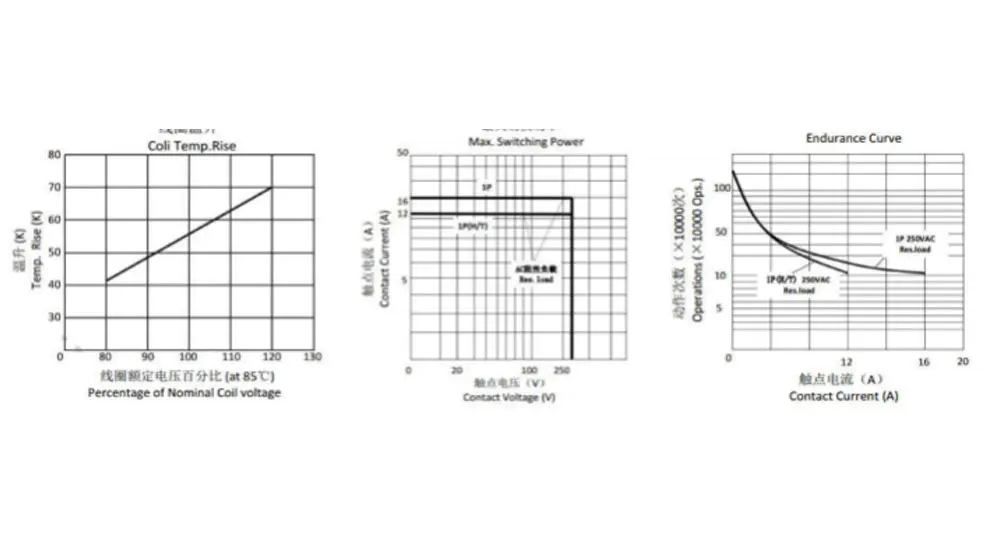

Karakteristisk kurva
Beställningsinformation
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CY115F
2: Antal stolpar: 1-1 pol
3: Kontaktarrangemang: A-formulär A ; B-form B ; C-form C
4: Nominell spänning: 5,6,9,12,18,24,48VDC
5: Kapslingsfärg: B-svart
6: Spole Pwor: D-0,4W
7: Skyddskonstruktion: S-Fluxsäker,
SH-Sealed typ tvättbar
8: Specialparameter: Noll-Standard typ
Bokstav eller nummer-Specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
lämplig produkt för sin egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
