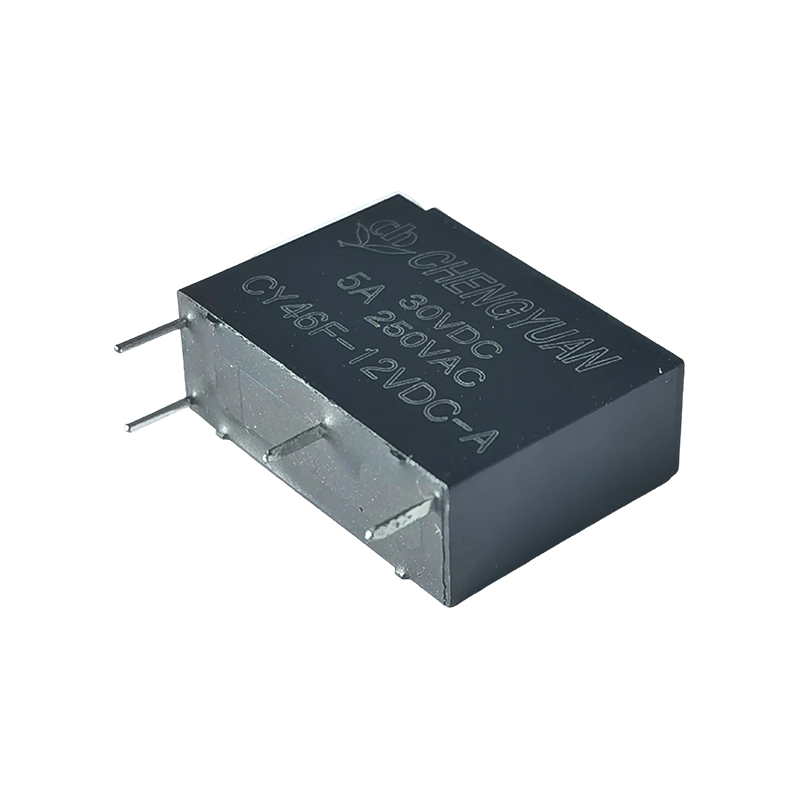

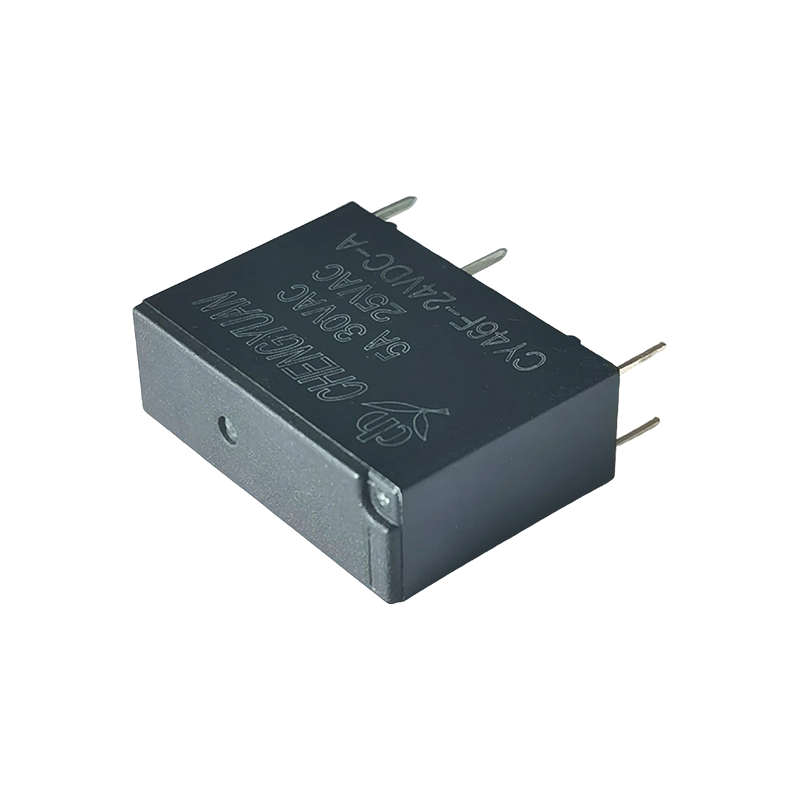

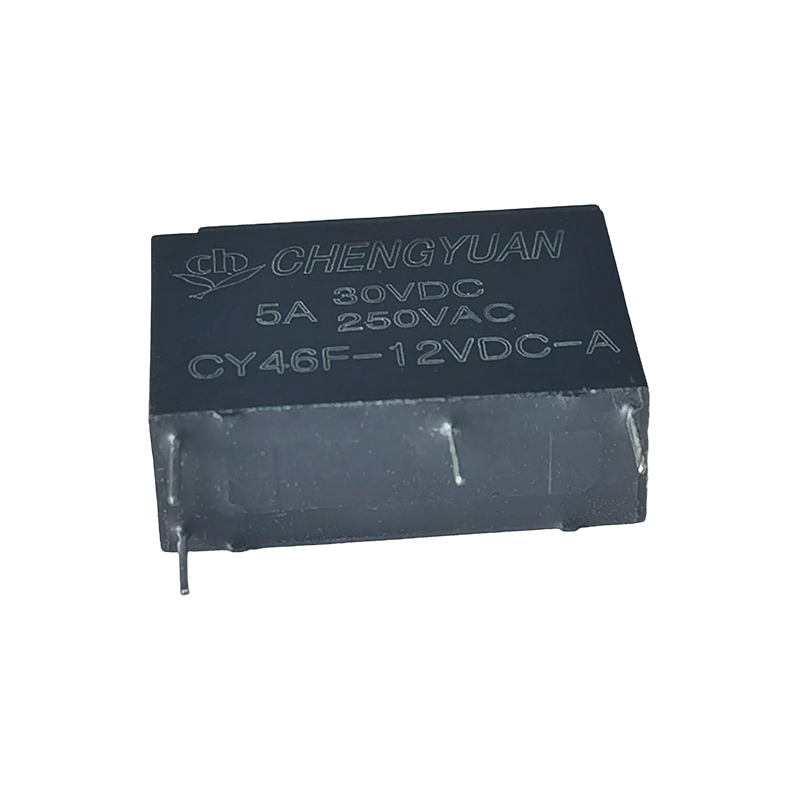

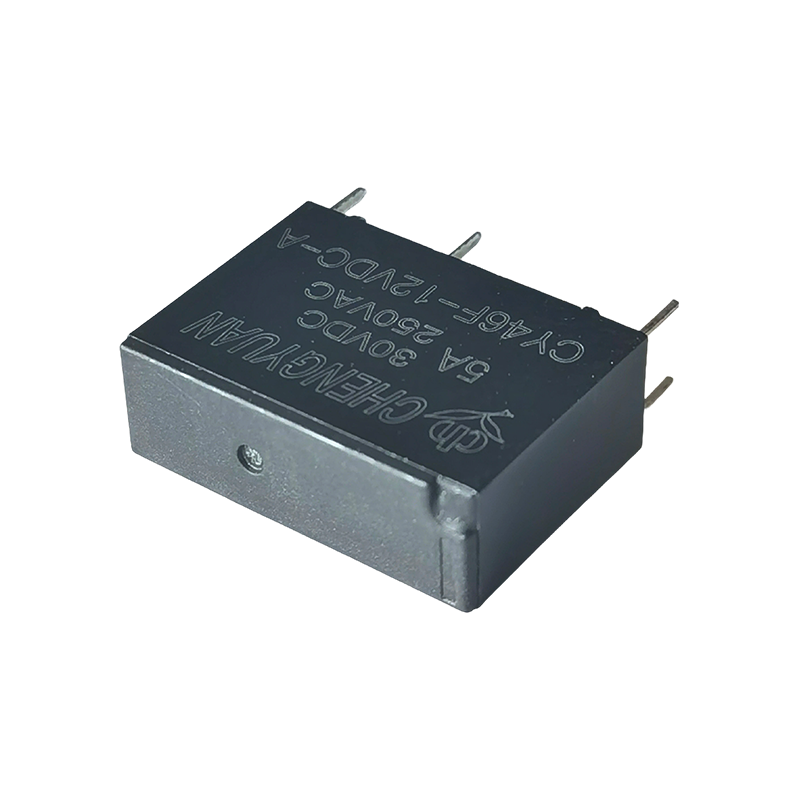

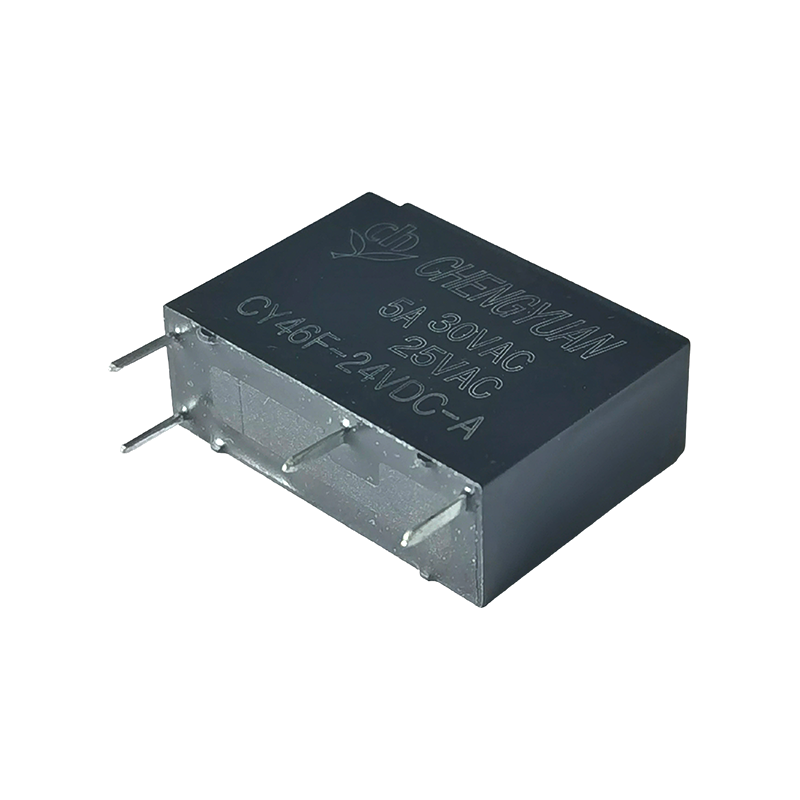

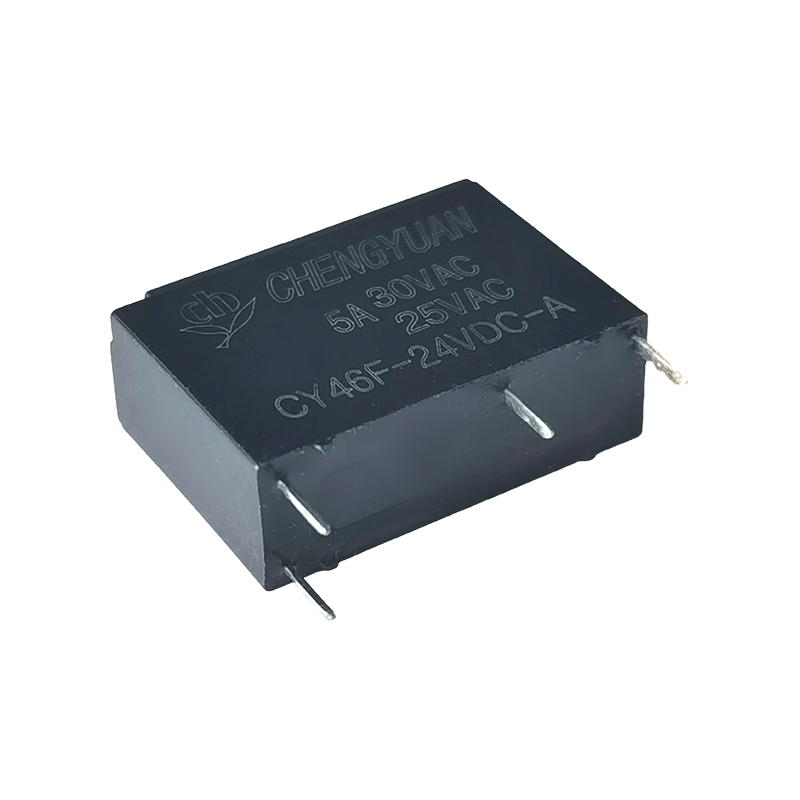

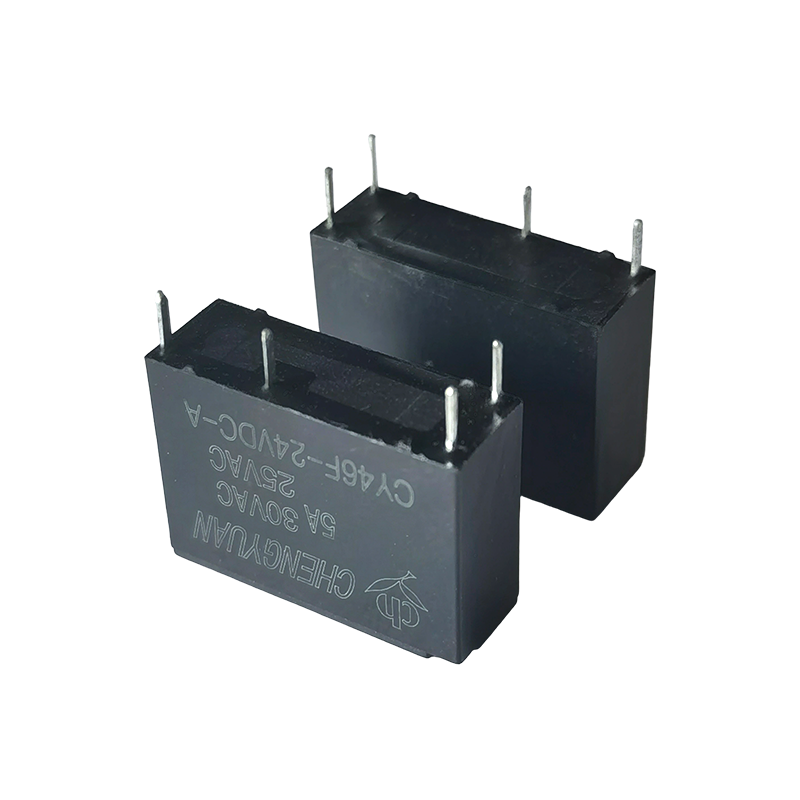

Funktioner:
• Kompakt storlek (20*7,2*16,6 mm), lämplig för kretskort med hög densitet
• Hög motstå spänning: 4000V (mellan spole och kontakter)
• 5A kontaktomkopplingskapacitet
Typiska applikationer:
1. Små hushållsapparater: Ström på/av-kontroll för små hushållsapparater såsom mini riskokare, små luftfuktare, bärbara vattenkokare och små hushållsfläktar, som uppfyller miniatyriseringsdesignkraven för dessa produkter;
2. Konsumentelektronik: Powerbanker, små adaptrar, digitala produktladdningskontrollmoduler och kretsbyte i små ljud- och videospelare, som utnyttjar deras ultraliten storlek för täta PCB-layouter;
3. Industriell extrastyrning: Små sensorsignalomkoppling, miniatyr-PLC-expansionsmoduler och extra styrkretsar för automationsutrustning (såsom kontroll av indikatorljus, små magnetventildrivare), kompatibla med vanliga industriella styrspänningar på 5VDC-24VDC;
4. Smarta hemterminaler: Strömhantering för smarta sensornoder, små smarta switchar och mottagningsmoduler för trådlös fjärrkontroll, som uppfyller kraven på lågeffekts- och miniatyriseringsdesign för smarta hemenheter;
5. Säkerhets- och medicinsk hjälputrustning: Signalutlösningskretsar för små säkerhetsdetektorer (såsom dörr- och fönstersensorer, rökdetektorer) och intern kretsomkoppling för bärbar medicinsk hjälputrustning (såsom små pulsoximetrar), som säkerställer stabil drift;
6. Bilelektronikhjälp: Styrkretsar för små elektriska apparater i bilinteriörer (som bilfläktar, omgivande ljus), kompatibla med de vanliga 12VDC-spänningsspecifikationerna i fordon.
Kontaktdata
| Typ | CY46F |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 5A250VAC |
| Max. byter ström | 5A |
| Max. omkopplingsspänning | 250VAC |
| Max. strömbrytare | 1250VA |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 20 ms Max. (Ingen diod) |
| Släpptid | 10 ms Max. (Ingen diod) |
| Isoleringsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 750VAC, 50/60Hz i 1 min |
| Mellan spole och kontakt: 4000VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10 000 000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃~ 85℃( ingen kondens) |
| Vikt | Ca. 3,9 g |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 5 | 40 | 125 | Cirka 0,20W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Cirka 0,36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Uppgifterna som visas ovan är startvärden. Använd inte apple högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av den tredje spolen.

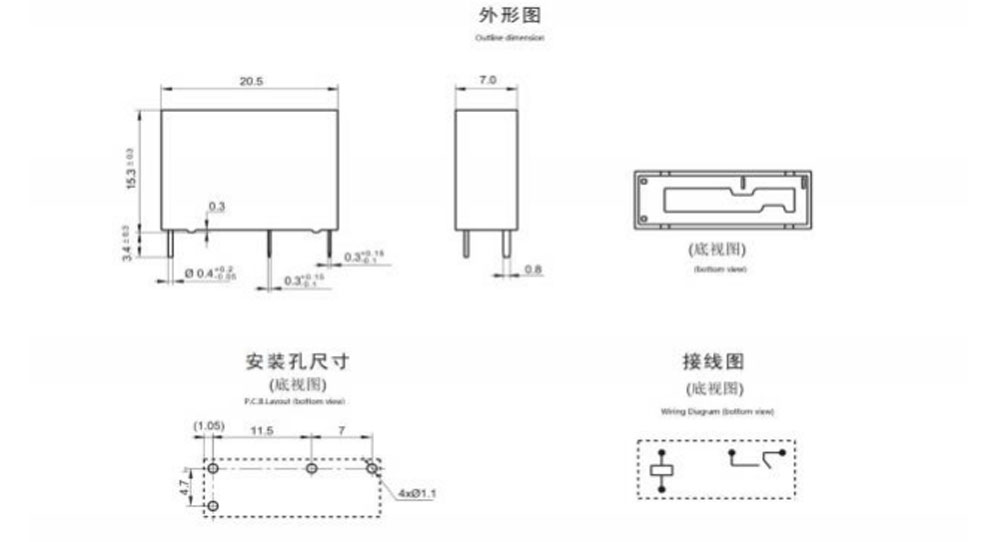

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)

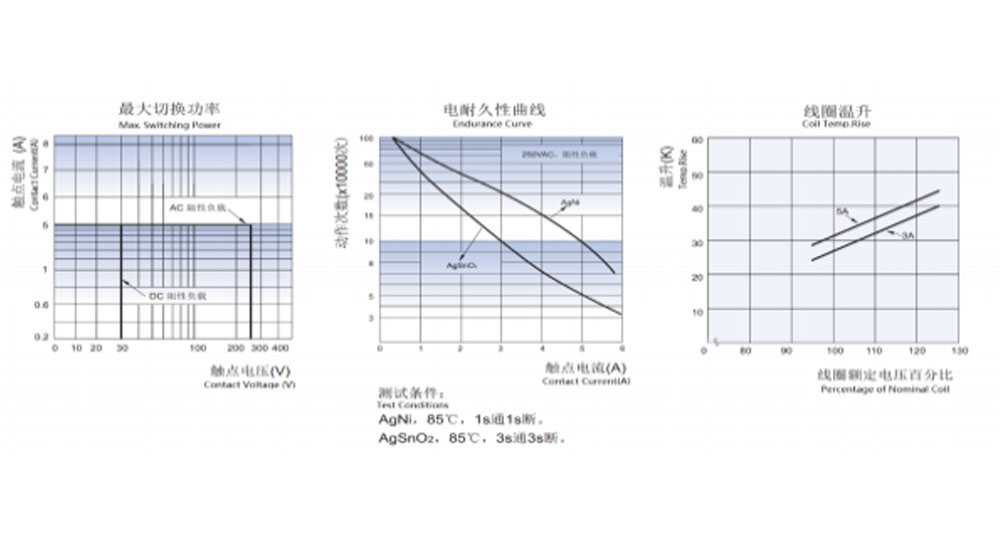

Karakteristiska kurvor
Beställningsinformation
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1：Typ：CYF3
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: C Från C ; H Från A ; B Från B
4: Nominell spänning: 5,6,9,12,18,24VDC
5: Spole Pwor: D-0,36W L-0,2W
6: Skyddskonstruktion: S-Flux säker,
SH-Sealed typ tvättbar
7: Specialparameter: Noll-standardtyp
Bokstav eller nummer-Specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ett anpassat specialsuffix är tillgängligt efter att ha utvärderats av CHENGYUAN.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
