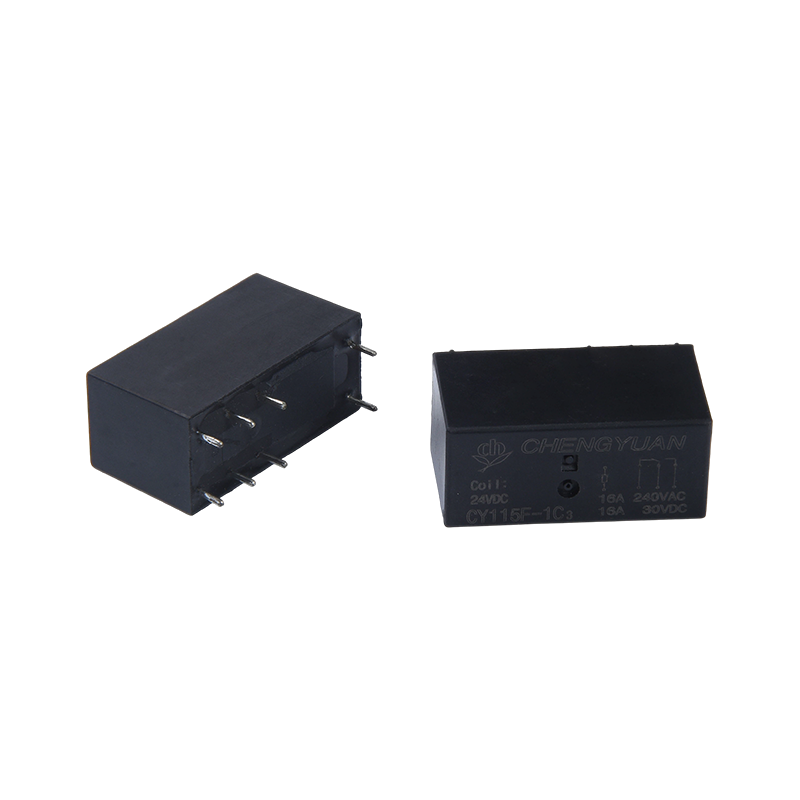

I. Fördelar
1. Anpassningsförmåga för hög belastning: En 16A kontaktomkopplingskapacitet med hög ström möjliggör direkt drivning av belastningar med medelhög till hög effekt utan behov av ytterligare förstärkningskretsar.
2. Stark miljöanpassningsförmåga: Högspänningsmotstånd hanterar spänningsfluktuationer i komplexa elnätsmiljöer, vilket minskar risken för haveri.
3. Hög mångsidighet: Brett spolspänningsområde och standard PCB-förpackningar säkerställer kompatibilitet med olika industriutrustningsdesigner, vilket ökar produktens återanvändbarhet.

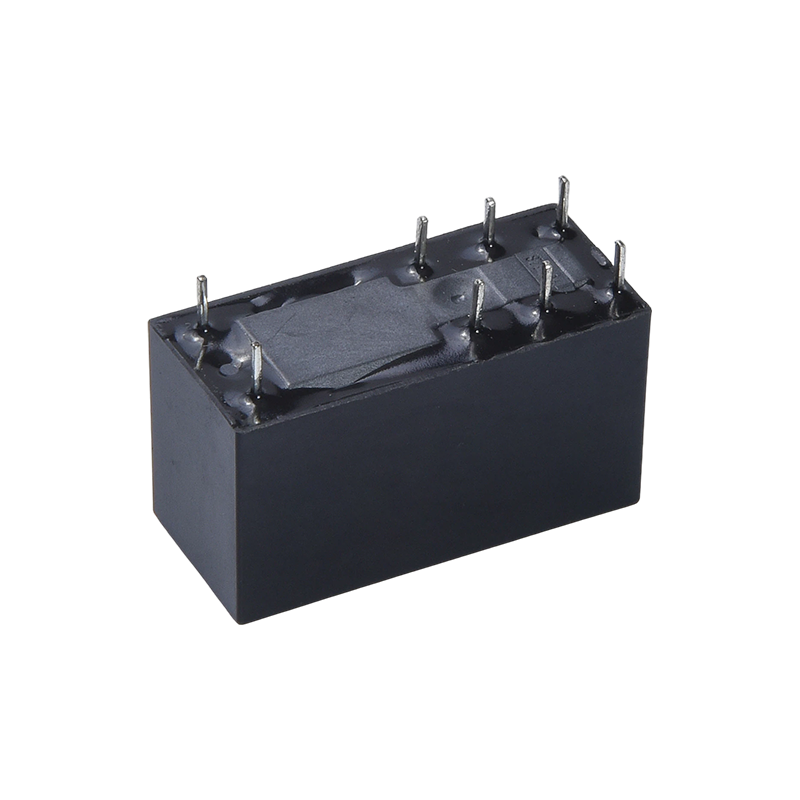

II. Produktstruktur och installationsfunktioner
1. Förpackningsspecifikationer: Använder ett 8-stifts PCB-paket med en rimlig stiftlayout, vilket underlättar automatiserad svetsning och massmontering;
2. Kompakt design: Kompakt storlek möter behoven för tät intern utrustningsinstallation, vilket sparar PCB-kortutrymme och bidrar till produktminiatyrisering.
3. Strukturtyp: SPDT (Single-Pole Double-Throw) struktur ger tydlig kopplingslogik, anpassad till olika kretskopplingsbehov.
III. Tillämpliga applikationsscenarier
1. Industriell styrning: Lämplig för motorstyrning, kontaktordrift och kretskoppling i industriell automationsutrustning;
2. Hushållsapparater: Lämplig för strömkontroll och lastväxling i hushållsapparater med hög effekt som luftkonditionering, tvättmaskiner och kylskåp;
3. Säkerhet och strömutrustning: Tillämplig för växlingskontroll i säkerhetsövervakningssystem, UPS-strömförsörjning och konvertering av växelriktarkretsar;
4. Bilelektronik: Kan användas för lastkontroll av elektriska hjälpapparater i bilar (kräver matchning av motsvarande spänningsspecifikationer).
Kontaktdata
| Typ | CY115F |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 6VDC) |
| Bedömd belastning (resistiv belastning) | 16A 250VAC |
| Max. byter ström | 16A |
| Max. omkopplingsspänning | 277VAC |
| Max. strömbrytare | 4432VA |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 15 ms Max. (Ingen diod) |
| Släpptid | 5ms Max. ( Ingen diod) |
| Isoleringsmotstånd | Min. 1000MΩ (vid 500VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 1000VAC, 50/60Hz i 1min |
| Mellan spole och kontakt: 5000VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min. |
| Destruktivt | 100G min. |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃~ 85℃( ingen kondens) |
| Vikt | Ca. 13,5 g |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating Fower | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 5 | 80.00 | 62.5 | Cirka 0,4 W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Uppgifterna som visas ovan är startvärden. Använd inte apple högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av den tredje spolen.

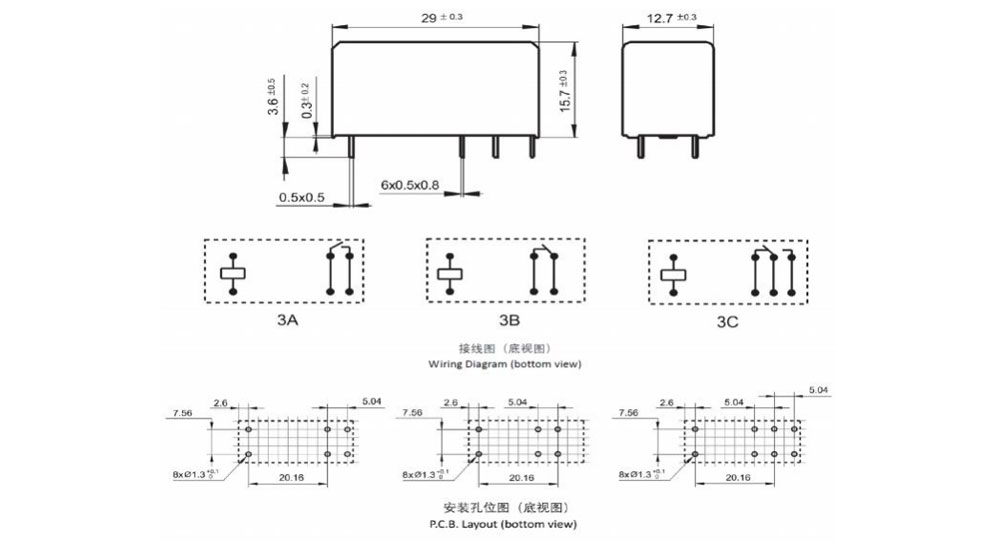

Konturdimension, Kopplingsschema, PCB layout (Enhet: mm)

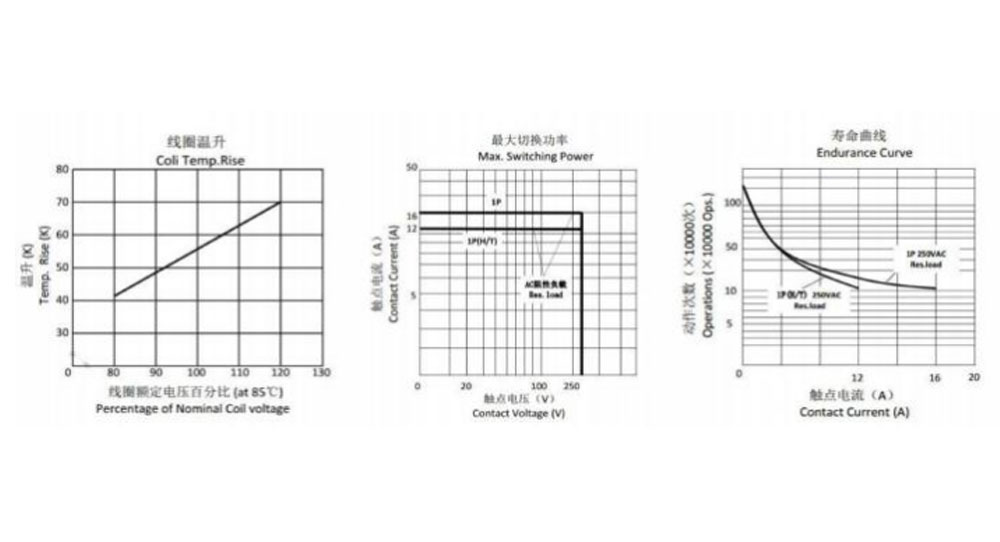

Karakteristiska kurvor
Beställningsinformation
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CY115F
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: A-formulär A ; B-Form B ; C-Form C
4: Nominell spänning: 5,6,9,12,18,24,48VDC
5: Kapslingsfärg: B-svart
6: Spole Pwor: D-0,4W
7: Skyddskonstruktion: S-Flux säker,
SH- förseglad typ tvättbar
8: Special parameter: Noll-standard typ
Bokstav eller nummer-Specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera alla prestanda och alla parametrar för alla möjliga applikationer. Därför bör användarna vara i rätt position att välja
Lämplig produkt för sin egen applikation. För förseglade reläer, efter installation och rengöring öppna ventilationshålet i väskan före användning. Om det finns någon fråga, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
