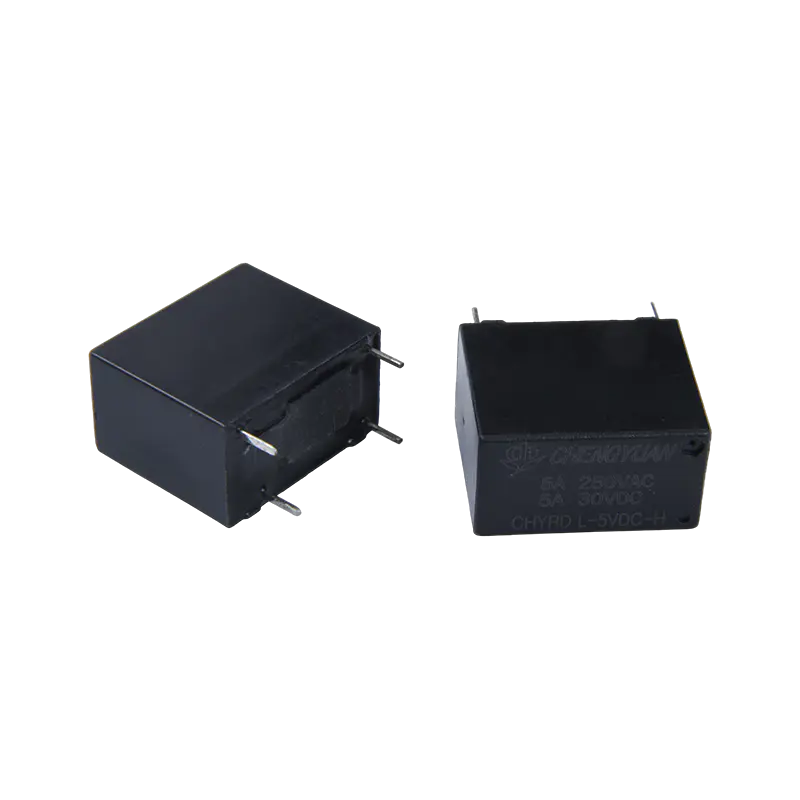

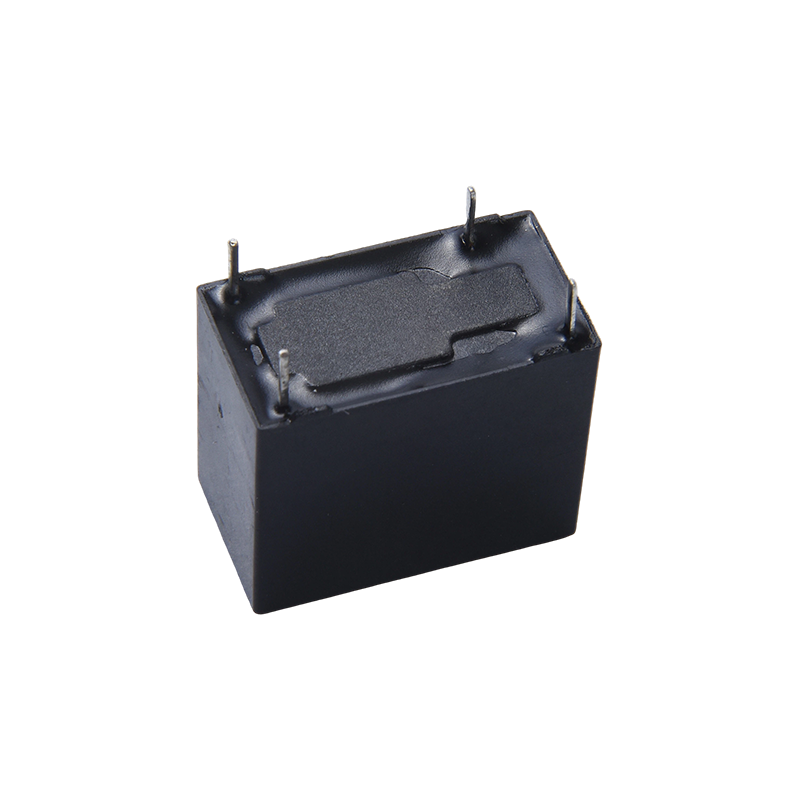

Produktfördelar:
Flera lastspecifikationer: Erbjuder olika kontaktströmalternativ (5A/10A/16A/20A), vilket möjliggör flexibelt val av den mest lämpliga lastkapaciteten baserat på specifika applikationsscenarier.
Monteringskompatibilitet med hög densitet: Kompakt strukturell design specifikt optimerad för monteringsmiljöer med hög densitet, vilket hjälper till att förbättra utrymmesutnyttjandet på kretskort.
Stark mångsidighet: Som ett allmänt relä är det allmänt tillämpbart på olika industriella kontroll- och hushållsapparaters kretsar.
Stabil kontaktomkoppling: Slår på och av kretsar på ett tillförlitligt sätt, vilket säkerställer stabiliteten i utrustningens drift.
Dess huvudsakliga tillämpningar inkluderar automatisk justering, säkerhetsskydd och kretsbyte.
Inom hushållsapparater används 32F-reläet flitigt i luftkonditioneringsapparater, riskokare, kylskåp och sterilisatorer för att uppnå effektkontroll och överbelastningsskydd.
Det används också ofta i kontorsutrustning och audiovisuell utrustning för signalväxling och spänningsreglering.
Industriell styrning, säkerhetssystem och fordonselektronik (som billuftkonditionering och energihantering) är ett annat viktigt applikationsområde som uppfyller kraven för överspänningsmotstånd och långsiktig tillförlitlighet.
Kontaktdata
| Typ | CHYRD |
| Kontaktmaterial | Silerlegering: AgSnO2In2O3, AgSnO2, AgNi |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 6VDC) |
| Bedömd belastning (resistiv belastning) | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| Max. byter ström | 20A |
| Max. omkopplingsspänning | 250VAC/30VDC |
| Max. strömbrytare | 2500VA/300W |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 10 ms Max. (Ingen diod) |
| Släpptid | 5ms Max. (Ingen diod) |
| Isoleringsmotstånd | Min. 1000MΩ (vid 500VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 1000VAC, 50/60Hz i 1min |
| Mellan spole och kontakt: 4000VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10-55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10-55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min. |
| Destruktivt | 100G min. |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40℃ ~ 85℃( ingen kondens) |
| Vikt | Cirka 4,6 g |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 3 | 150 | 20 | Cirka 0,45 W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Cirka 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Uppgifterna som visas ovan är startvärden. Använd inte appla högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av tredje spolen.

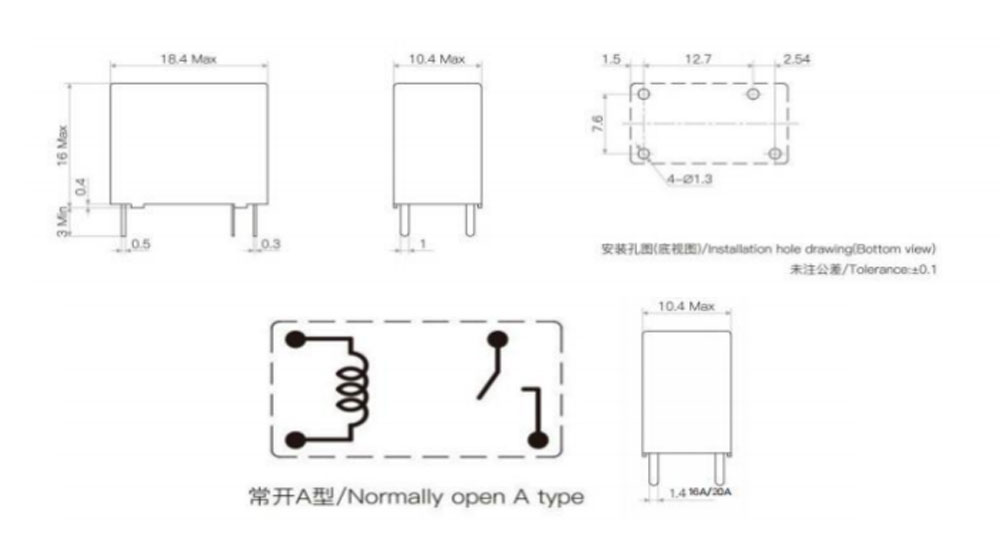

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)

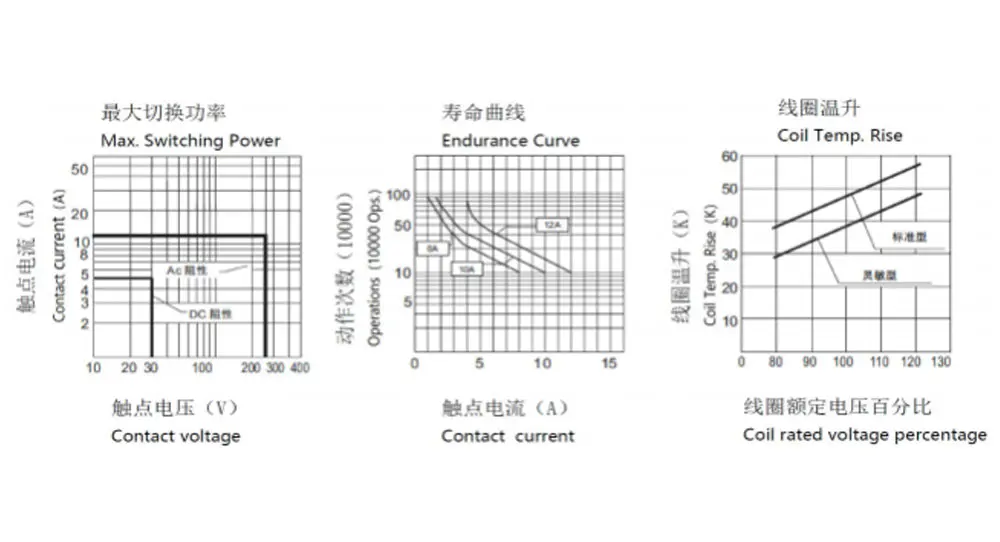

Karakteristiska kurvor
Beställningsinformation
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CHYRD
2: Antal poler: 1-1 pol
3: Kontaktarrangemang: A–Från A
4: Nominell spänning: 3,5,6,9, 12, 18,24VDC
5: Kapslingsfärg: B-svart
6: Spole Pwor: D-0,45W L-0,2W
7: Skyddskonstruktion: S-Flux säker,
SH- förseglad typ tvättbar
8: Specialparameter: Noll-standardtyp
Bokstav eller nummer-Specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
