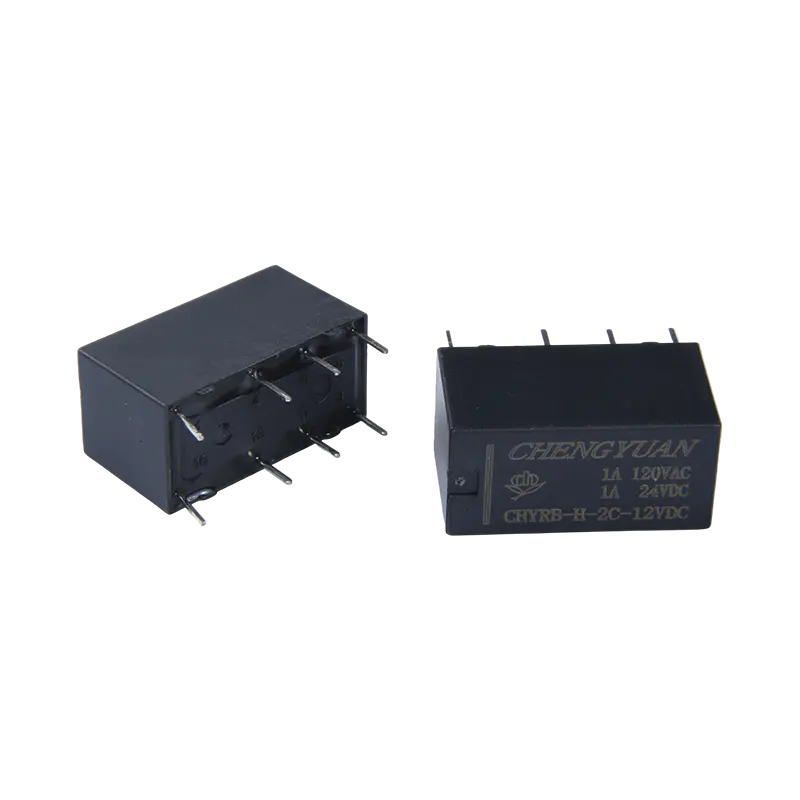

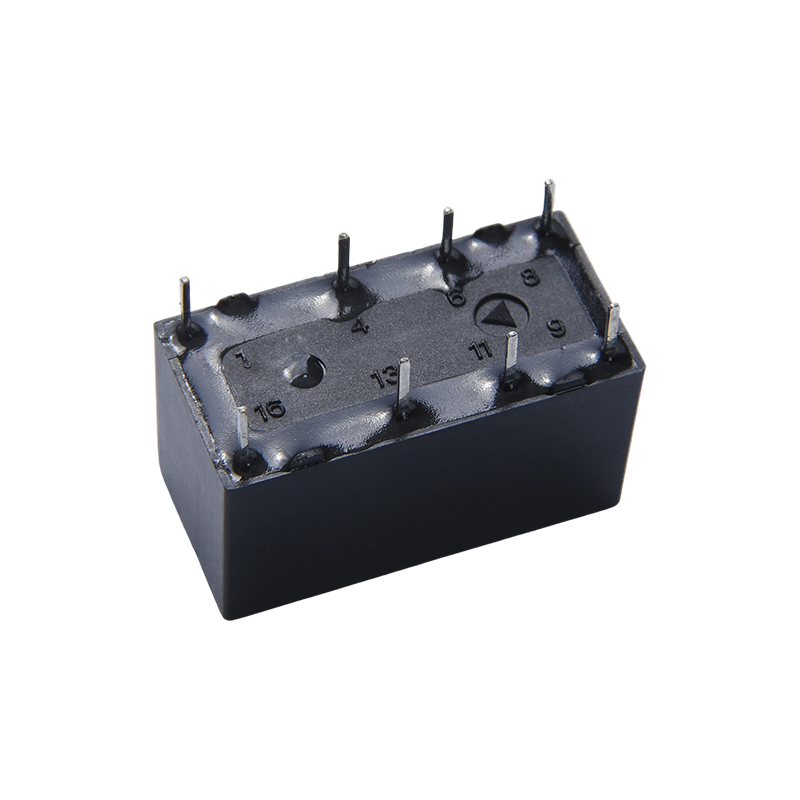

Nyckelfunktioner
Lågt kontaktmotstånd: Kontaktmaterialen och strukturen är optimerade för små signaler, vilket säkerställer en långsiktig stabil konduktivitet och minskar signaldämpningen.
Hög isolationsspänning: Hög isolationsspänning mellan spolen och kontakterna förhindrar effektivt signalöverhörning och externa störningar.
Snabbt svar: Den elektromagnetiska systemdesignen prioriterar driftshastighet, uppfyller tidskraven för snabb signaldirigering och omkoppling i kommunikationsutrustning.
Lång elektrisk livslängd: Ger utmärkt kontakthållbarhet under nominell belastning, vilket säkerställer utrustningens långsiktiga tillförlitlighet.
Huvudapplikationer
Kommunikationsutrustning: Används för signalväxling eller effektstyrning i nätverksväxlar, basstationer och annan utrustning för att styra kretsen på/av.
Kontorsutrustning och kringutrustning till datorer: Till exempel skrivare, skannrar eller UPS-strömförsörjning som styr start och stopp av huvudkretsen via reläet.
Säkerhetslarmsystem: Som ett omkopplingselement i larmkretsar, svarar på styrsignaler för att utlösa larm eller aktivera andra enheter.
Medicinsk utrustning: Använder sina elektriska isoleringsegenskaper för att säkerställa patient- och utrustningssäkerhet, fungerar stabilt i diagnostiska instrument eller övervakningsutrustning.
Industriell automation: Vissa modeller är lämpliga för PLC-system eller motorstyrning, vilket möjliggör kompakta layouter genom PCB-lödningsinstallation.
Kontaktdata
| Typ | CHYRB |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 1A 120VAC |
| Max. byter ström | 2A |
| Max. omkopplingsspänning | 277VAC |
| Max. strömbrytare | 554VA |
| Min. byte av last | 6V 1A |
| Egenskaper |
| Drifttid (vid märkt spolespänning) | 7 ms Max. (Ingen diod) |
| Släpptid | 4ms Max. (Ingen diod) |
| Isolationsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 750VAC, 50/60Hz i 1 min |
| Mellan spole och kontakt: 1000VAC, 50/60Hz i 1min |
| Vibrationsmotstånd | Destruktivt | 10-55Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10-55Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10 000 000 operationer (vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40 ℃ ~ 85 ℃ (ingen kondensation) |
| Vikt | Cirka 4,6 g |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 3 | 50 | 60 | Cirka 0,15 W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Cirka 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Cirka 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Uppgifterna som visas ovan är startvärden. Använd inte appla högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av tredje spolen.

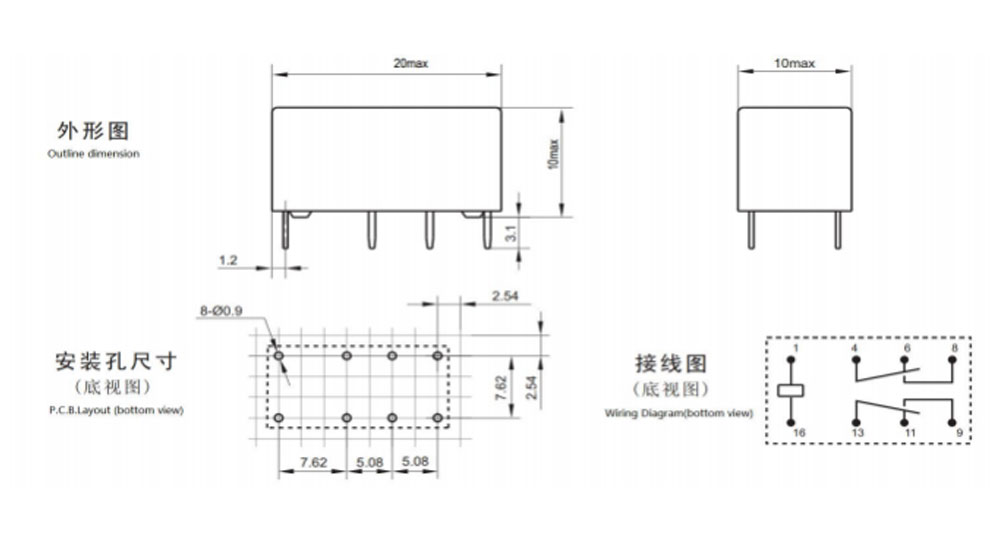

Konturdimension, Kopplingsschema, PCB layout (Enhet:mm)

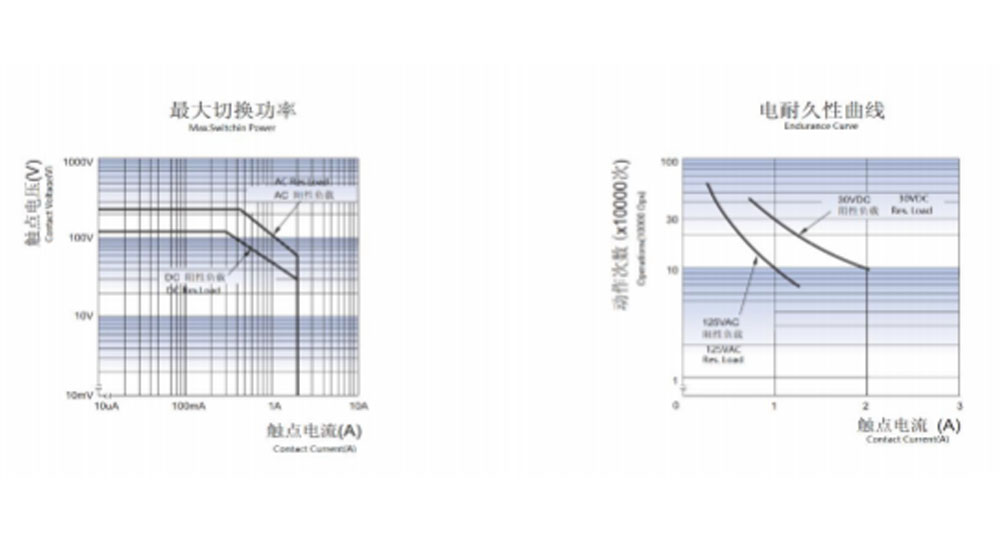

Karakteristiska Cuves
Beställningsinformation
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Typ: CHYRB
2: Antal poler: 2-2 poler
3: Kontaktarrangemang: C Från C ; H Från A ; B Från B
4: Nominell spänning: 3,5,6,9, 12, 18,24,48VDC
5: Höljets färg, Y-gul; H-svart; L-blå
6: Spole Pwor: D-0,36W H-0,2W
7: Skyddskonstruktion: S-Flux säker,
SH- förseglad typ tvättbar
8: Specialparameter: Noll-standardtyp
Bokstav eller nummer-Specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ett anpassat specialsuffix är tillgängligt efter att ha utvärderats av CHENGYUAN.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera all prestanda och alla parametrar för alla möjliga tillämpningar. Därför bör användarna vara i rätt position att välja
Lämplig produkt för egen applikation. För slutna reläer, efter installation och rengöring, öppna ventilationshålet i höljet före användning. Om det finns några frågor, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
