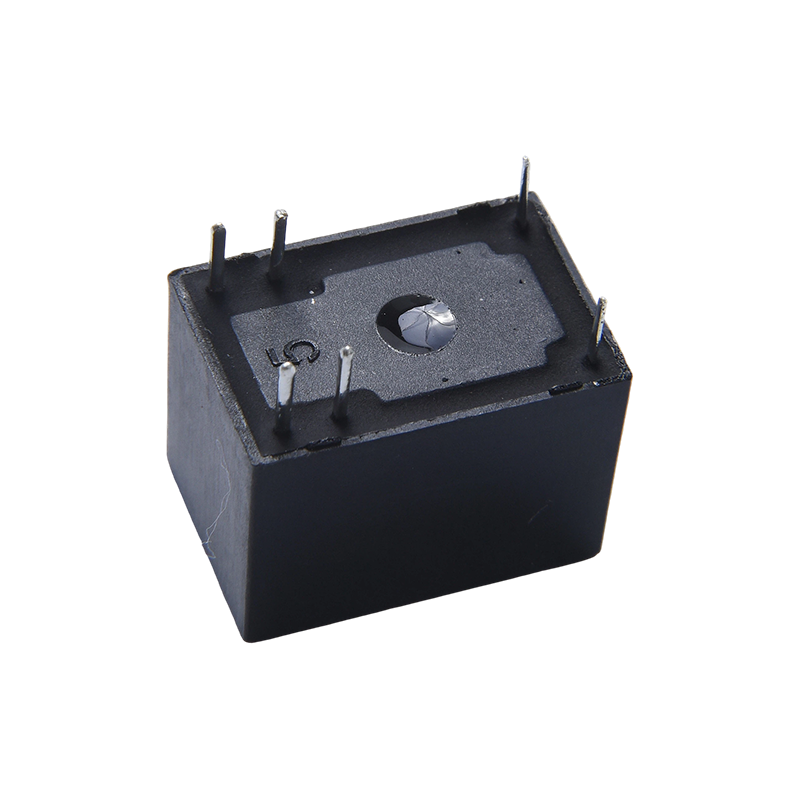

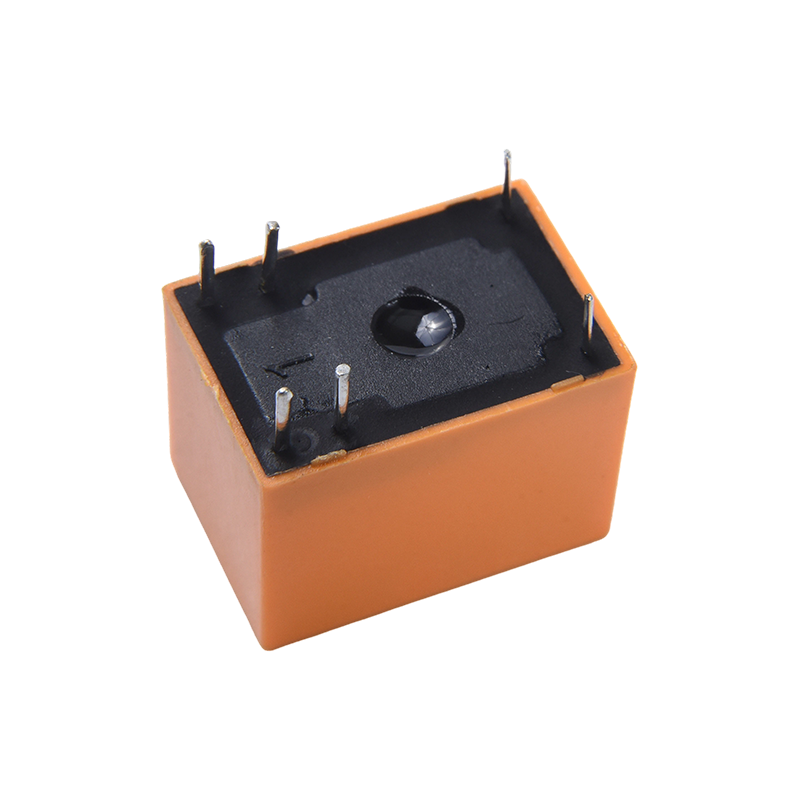

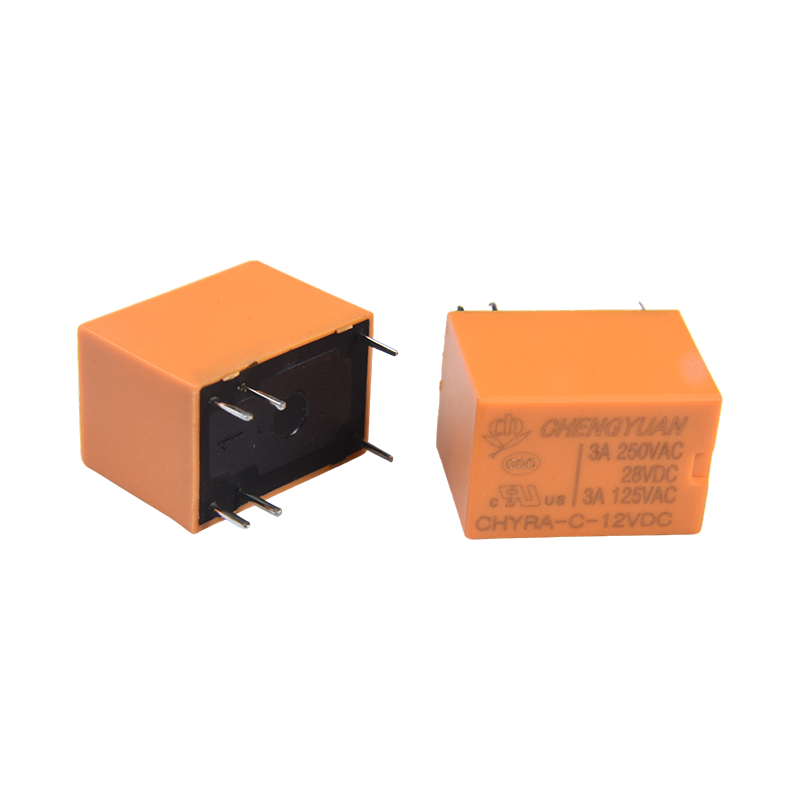

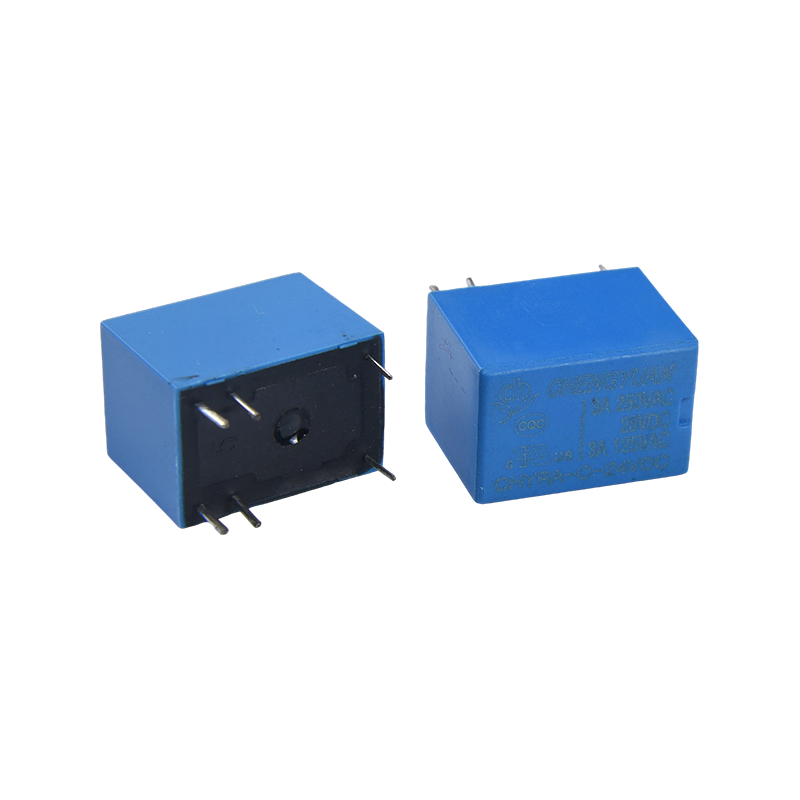

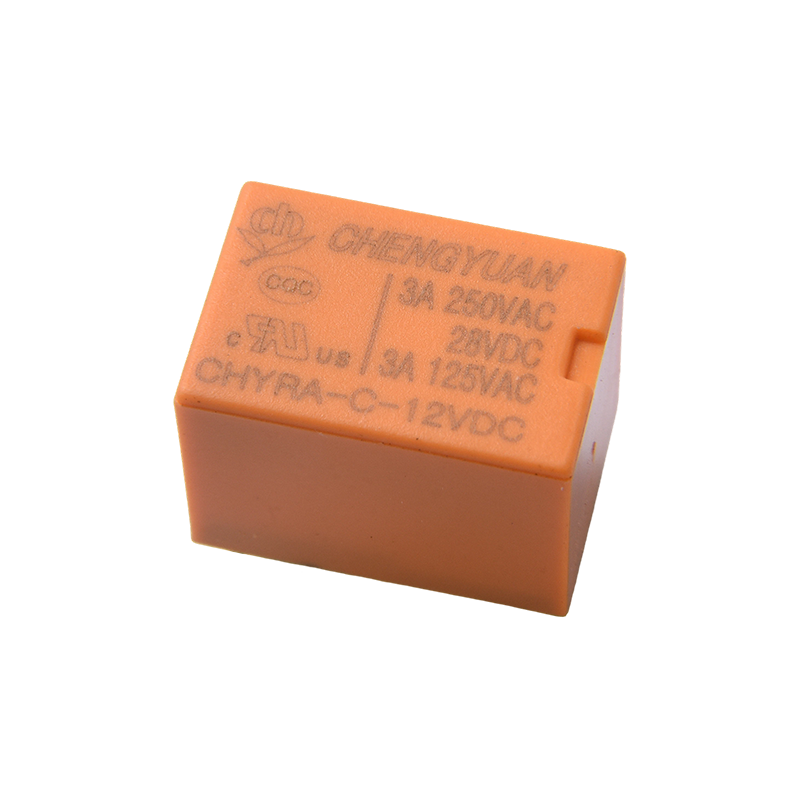

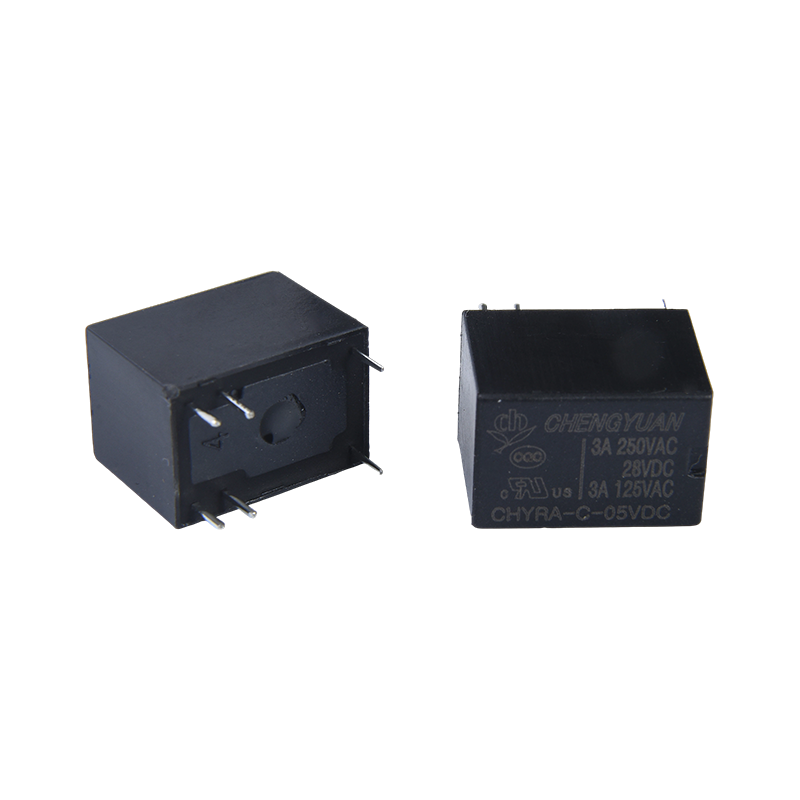

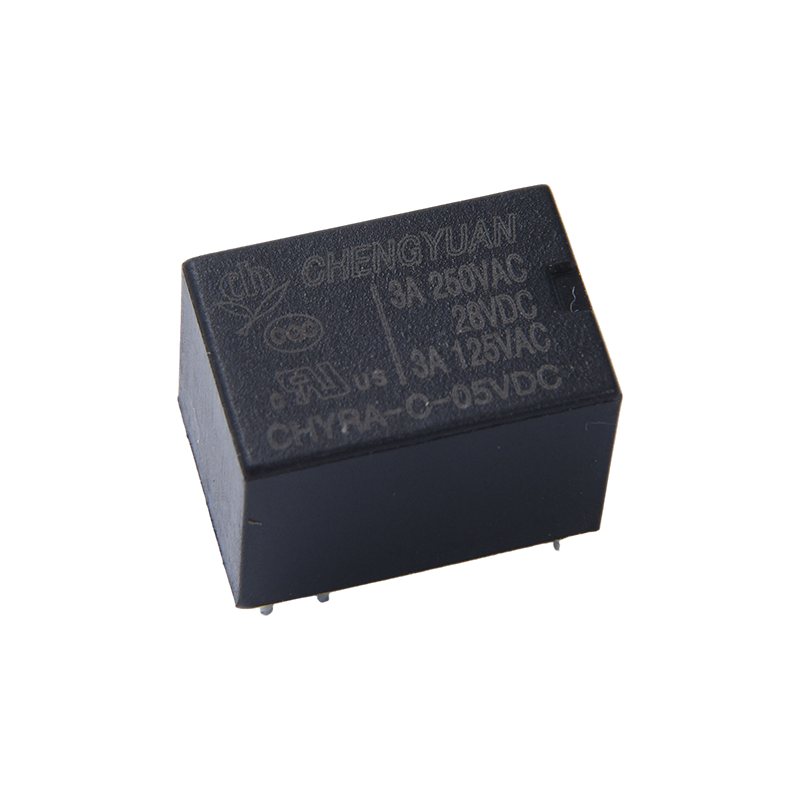

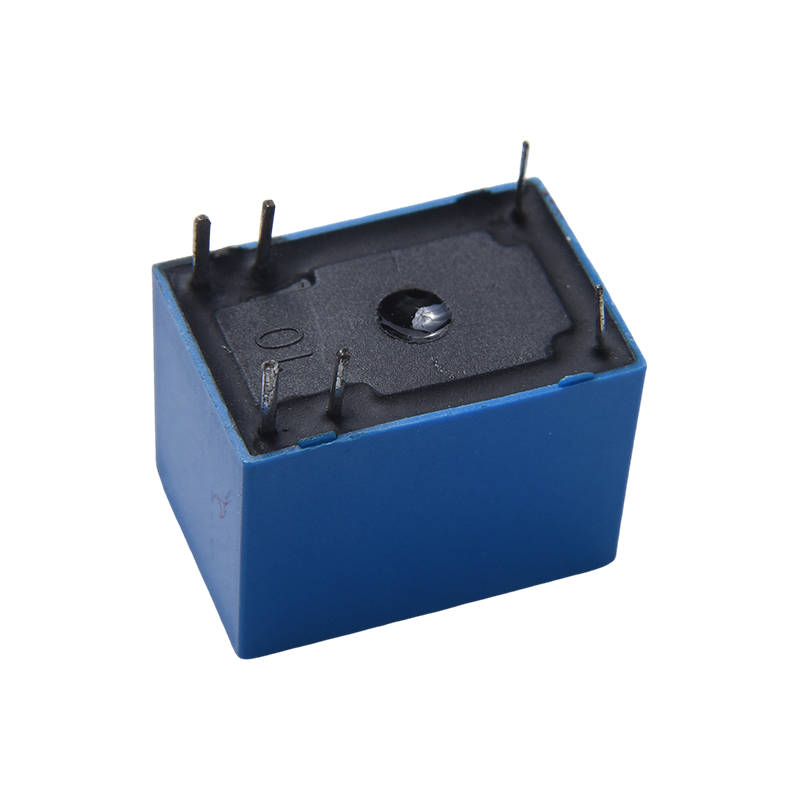

Produktegenskaper:
Hög kontaktomkopplingskapacitet: Förutom standardbelastningen på 3A, stöder kontakterna omkoppling upp till 16 ampere, som kan hantera momentana höga strömkrav i kretsar.
Ultralåg strömförbrukning: Spolens strömförbrukning är endast 0,2W, vilket avsevärt minskar systemets energiförbrukning, vilket gör den lämplig för batteridrivna eller lågeffektsenheter.
Hög dielektrisk styrka: Hög dielektrisk styrka säkerställer tillförlitlig elektrisk isolering mellan ingångs- och utgångskretsar, vilket skyddar nedströms styrkretsar.
Kompakt design: Den miniatyriserade strukturen optimerar utrymmesutnyttjandet, lämplig för högdensitetsmontering på PCB.
Omfattande certifieringsstandarder: Certifierad av CQC och UL, uppfyller internationella säkerhetsstandarder, säkerställer produktkvalitet och överensstämmelse.
Flexibel spolespänning: Ger ett brett utbud av spolespänningar från 3VDC till 48VDC, lätt att anpassa till olika styrkretsspänningar.
Typiska applikationer:
Industriell automation: Används för att styra motorer, magnetventiler och olika automationsinstrument, för att uppnå signalisolering och kretsbyte.
Smart Home: Tillämpas i ljusstyrning, gardinmotorstyrning och andra scenarier som en kärnkomponent för lågeffektstyrning.
Säkerhetssystem: Används i kontrollenheter för passerkontroll och magnetlås för att upptäcka dörrlåsstatus och styrväxling.
Kommunikationsutrustning: Lämplig för switchar och andra kommunikationsfaciliteter, ansvarig för signaldirigering, skydd och isolering.
Kretsskydd: Isolerar höga strömmar eller höga spänningar i styrkretsar för att förhindra störningar och skador på känsliga komponenter.
| Typ | CHYRA |
| Kontaktmaterial | Silverlegering |
| Kontaktmotstånd | 100mΩ Max.(vid 1A 16VDC) |
| Bedömd belastning (resistiv belastning) | 3A/12V0AC |
| Max. byter ström | 3A |
| Max. omkopplingsspänning | 125VAC |
| Max. strömbrytare | 360VA |
| Min. byte av last | 6V 1A |
Egenskaper
| Drifttid (vid märkt spolespänning) | 10 ms Max. |
| Släpptid | 4ms Max. |
| Isoleringsmotstånd | Min 1000 MΩ (vid 500 VDC) |
| Dielektrisk styrka | Mellan öppna kontakter: 500VAC, 50/60Hz i 1 min |
| Mellan spole och kontakt: 750VAC, 50/60Hz i 1 min |
| Vibrationsmotstånd | Destruktivt | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Funktionell | 10–55 Hz, vid dubbel amplitud på 1,5 mm |
| Stötmotstånd | Funktionell | 10G min |
| Destruktivt | 10G min |
| Uthållighet | Mekanisk uthållighet (10800ops./h) | 10000000 ops.(vid rumstemperatur) |
| Elektrisk uthållighet (360 ops./h) | 100 000 ops.(vid rumstemperatur) |
| Omgivningstemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vikt | Ca. 3,7 g |
| Spoledata (vid 20 ℃) |
| Nominell spänning (VDC) | Nominell fungerar nuvarande ±10 %(mA) | Spolemotstånd ±10 %(Ω) | Nominell operating makt | Driftspänning (Max.) | Släpp spänningen (Min.) | Max. tillåten spänning |
| 3 | 120 | 25 | Cirka 0,36 W | 75 % av nominellt spänning | 5 % av nominellt spänning | 130 % av nominell spänning |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Cirka 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Uppgifterna som visas ovan är startvärden. Applicera inte högsta tillåten spänning på spolen i mer än 10 minuter för att undvika överhettning av spolen.

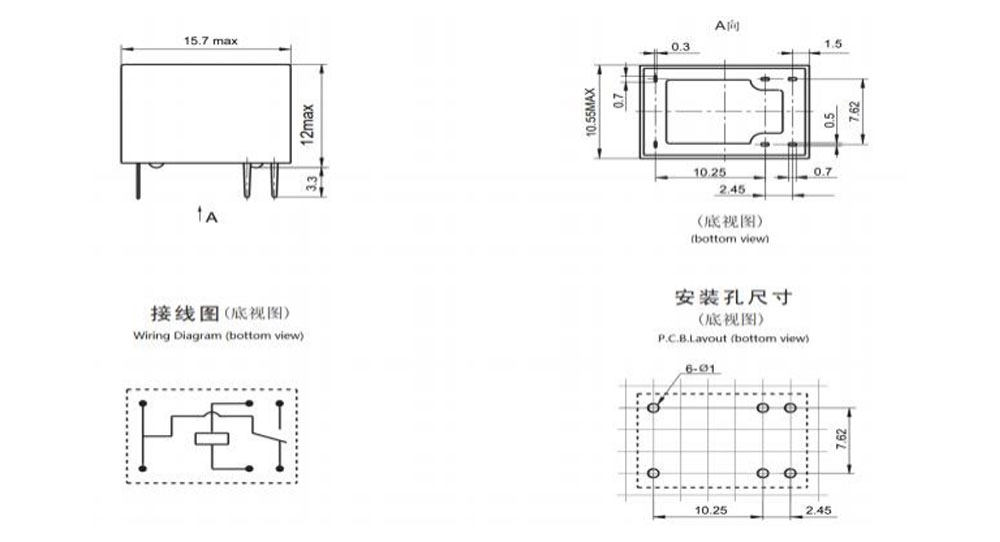

Konturdimension, Kopplingsschema, PCB layout (Enhet: mm)

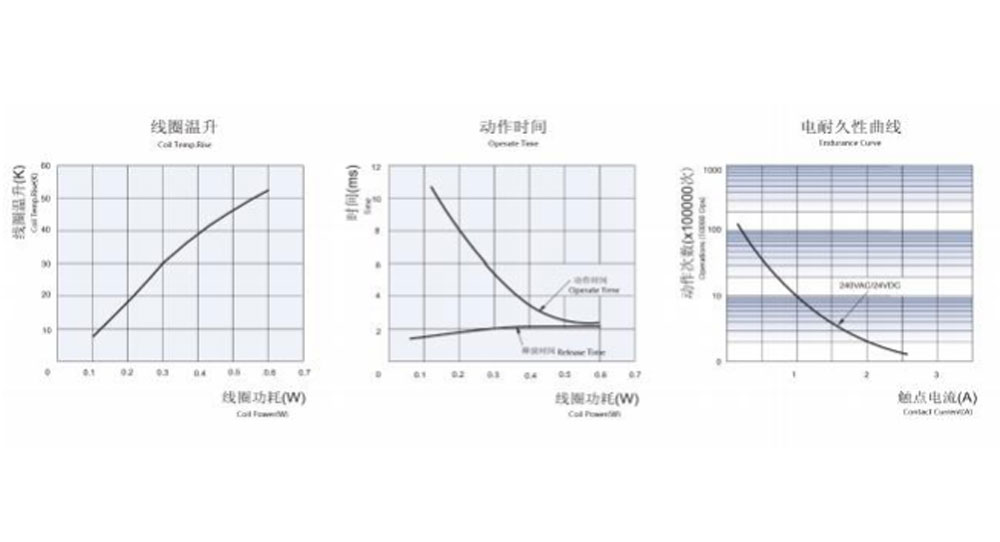

Karakteristiska kurvor
Beställningsinformation
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Typ：CHYRA
2: Kontakt Arrangemang: C Från C ; H Från A ; B Från B
3: Nominell spänning: 3,5,6,9,12,24VDC
4: Kapslingsfärg: H-svart; L-blå, Y -gul
5: Spole Pwor: D-0,36W L-0,2W
6: Skyddskonstruktion: S-Flux säker,
SH-Sealed typ tvättbar
7: Special parameter: Noll-standardtyp
Bokstav eller nummer-Specialkrav
Fluxsäkra reläer kan inte användas i miljön med föroreningar som H2S, SO2, NO2, damm, etc.
Vattenrengöring eller ytbehandling rekommenderas inte efter att de flödessäkra reläerna har monterats på kretskortet.
Ett anpassat specialsuffix är tillgängligt efter att ha utvärderats av CHENGYUAN.
Ansvarsfriskrivning: Specifikationen är endast för referens. Specifikationerna kan ändras utan föregående meddelande.
Vi kunde inte utvärdera alla prestanda och alla parametrar för alla möjliga applikationer. Därför bör användarna vara i rätt position att välja
lämplig produkt för sin egen applikation. För förseglade reläer, efter installation och rengöring öppna ventilationshålet i väskan före användning. Om det finns någon fråga, kontakta Chengyuan för tekniska tjänster. Det är dock användarens ansvar att bestämma vilken produkt som ska användas.
